Cara Menggunakan Simulasi Dinamometer Pegas 3D: Panduan Hukum Hooke, Pengukuran Gaya, dan Kalibrasi Neraca Pegas

Bagaimana seutas pegas spiral baja yang tampak sederhana mampu mengukur tarikan gaya hingga fraksi desimal terkecil secara presisi? Rahasia pengukuran ini berakar pada salah satu prinsip mekanika klasik paling fundamental: elastisitas bahan dan Hukum Hooke.

Ketika sebuah benda elastis ditarik oleh gaya luar, ikatan antar-atom logam meregang dan menghasilkan gaya pemulih internal yang berbanding lurus dengan perubahan panjangnya. Pada neraca pegas (dinamometer), prinsip fisika ini diwujudkan menjadi skala ukur linier yang mengonversi jarak perpindahan fisik ($\Delta x$) menjadi besaran gaya (Newton).

Melalui laboratorium virtual tiga dimensi Dinamometer Pegas 3D, Anda dapat membedah langsung komponen di balik rumah pelindung neraca, mengunci sudut pandang pengamatan bebas paralaks, membuktikan kesetimbangan gaya pemulih, serta menguji bagaimana variasi konstanta kekakuan pegas mengalibrasi ulang seluruh garis skala ukur.

Tonton juga video panduan interaktif ini di YouTube Simu Konsep.

---

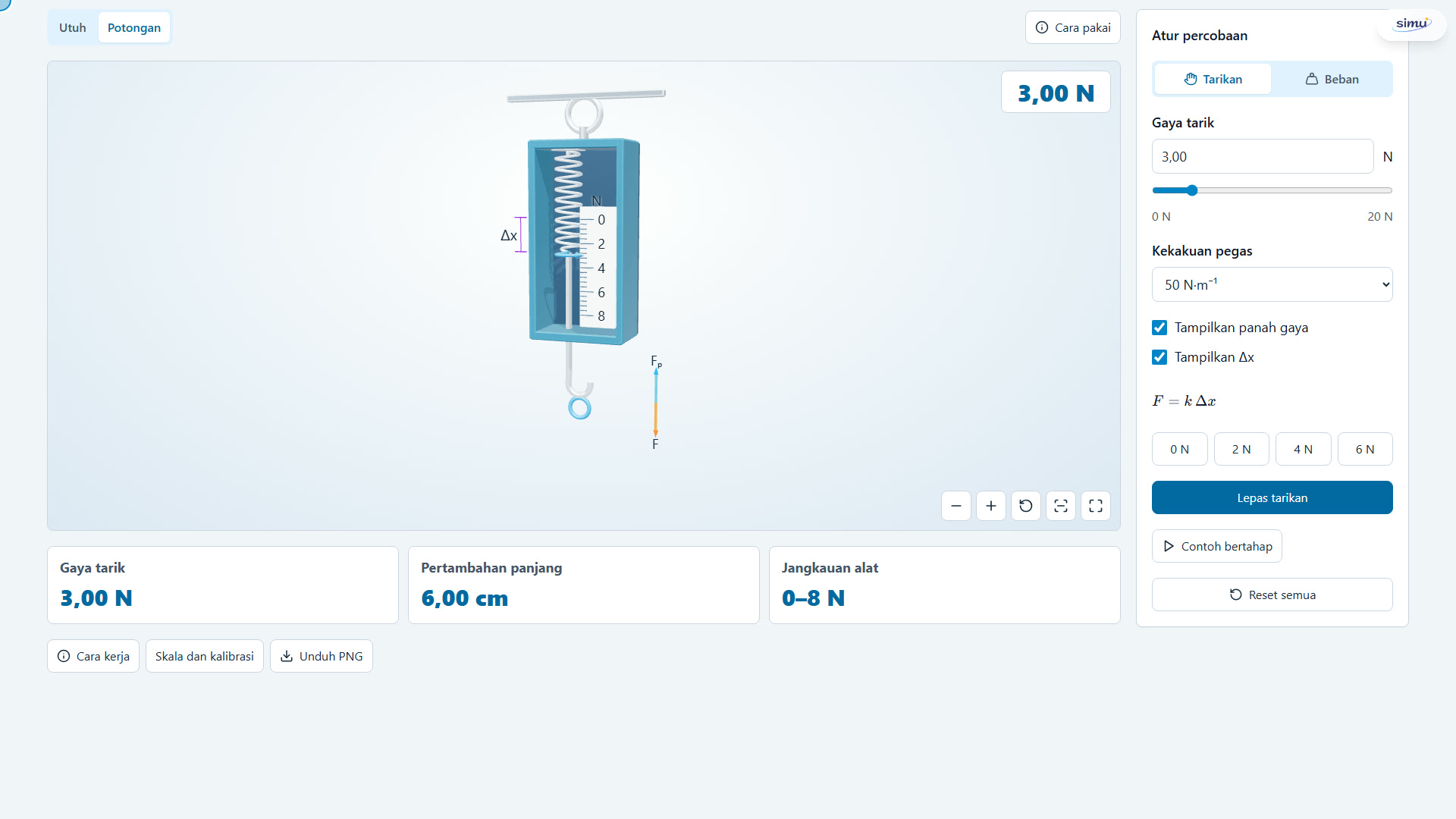

1. Mengenal Antarmuka Laboratorium Dinamometer Pegas 3D

Simulasi ini menyajikan model instrumen dinamometer tiga dimensi terakselerasi WebGL dengan kontrol visual yang fleksibel dan interaktif.

Berikut adalah komponen utama pada antarmuka simulasi:

1. Viewport Tiga Dimensi Interaktif:
   • Rotasi Bebas: Klik dan seret kanvas untuk memutar sudut pandang kamera ke segala arah (orbit 360 derajat).
   • Mode Tampilan Tabung:
     • Mode Utuh: Menampilkan rumah neraca dengan tabung luar berwarna biru yang solid.
     • Mode Potongan: Membuka penutup depan tabung sehingga pegas heliks baja, batang penunjuk skala, dan pengait internal terlihat jelas.
   • Tombol Kendali Kamera:
     • Lihat dari Depan: Mengunci sudut pandang tegak lurus langsung ke garis skala untuk meniadakan galat paralaks (parallax error).
     • Zoom In/Out dan Reset: Mengatur jarak fokus kamera atau mengembalikan orientasi kamera awal.
2. Panel Atur Percobaan (Sisi Kanan):
   • Mode Kerja:
     • Mode Tarikan: Menarik kait dinamometer menggunakan gaya manual $F$ (0 hingga 20 N).
     • Mode Beban: Menggantungkan beban massa nyata $m$ (0 hingga 2 kg) di bawah pengaruh percepatan gravitasi bumi ($g = 9{,}81\text{ m/s}^2$).
   • Pemilih Kekakuan Pegas ($k$):
     • Tersedia pilihan konstanta elastisitas: $25\text{ N}\cdot\text{m}^{-1}$, $50\text{ N}\cdot\text{m}^{-1}$, $100\text{ N}\cdot\text{m}^{-1}$, dan $200\text{ N}\cdot\text{m}^{-1}$.
     • Setiap penggantian nilai $k$ secara otomatis memperbarui garis skala pada badan neraca dan menyesuaikan jangkauan ukur maksimum alat (scale recalibration).
   • Opsi Visualisasi:
     • Tampilkan Panah Gaya: Menampilkan panah vektor kesetimbangan gaya: gaya tarik luar/berat ($F$ atau $mg$) ke bawah dan gaya pemulih pegas ($F_p$) ke atas.
     • Tampilkan $\Delta x$: Menampilkan garis bantu visual pertambahan panjang pegas.
3. Kartu Telemetri Pengukuran (Bawah Layar):
   • Gaya Tarik / Gaya Berat: Menampilkan besar gaya yang terbaca pada neraca dalam satuan Newton (N).
   • Pertambahan Panjang ($\Delta x$): Menampilkan pergeseran regangan pegas dalam sentimeter (cm).
   • Jangkauan Alat: Menampilkan rentang ukur kerja efektif neraca (misalnya 0–8 N atau 0–16 N).

---

2. Landasan Teori dan Formulasi Fisis

A. Hukum Hooke dan Modulus Elastisitas

Robert Hooke pada tahun 1678 merumuskan bahwa untuk deformasi elastis kecil, regangan suatu bahan sebanding dengan tegangan yang dialaminya:

Dengan:

• $F$ = gaya tarik yang bekerja pada pegas ($\text{N}$)
• $k$ = konstanta pegas atau modulus kekakuan ($\text{N}\cdot\text{m}^{-1}$)
• $\Delta x = x - x_0$ = pertambahan panjang pegas dari panjang santai semula ($\text{m}$)

B. Kesetimbangan Mekanis dan Gaya Pemulih

Ketika pegas meregang sejauh $\Delta x$, pegas mengerahkan gaya pemulih elastis ($F_p$) yang berusaha menarik kembali kait ke posisi kesetimbangan semula:

Tanda minus menandakan bahwa arah gaya pemulih selalu berlawanan arah dengan perpindahan regangan. Berdasarkan Hukum I Newton tentang kesetimbangan statis ($\Sigma F = 0$):

Gaya tarik ke bawah diimbangi sempurna oleh gaya elastis ke atas sehingga jarum penunjuk tetap diam tepat pada nilai skala yang sesuai.

C. Mode Beban Gravitasi

Pada mode Beban, gaya luar yang menarik pegas adalah gaya berat benda ($W$) akibat medan gravitasi bumi:

Sehingga hubungan pertambahan panjang pegas menjadi:

Dengan:

• $m$ = massa beban yang digantung ($\text{kg}$)
• $g$ = percepatan gravitasi bumi ($\approx 9{,}81\text{ m/s}^2$)

Sebagai contoh, jika massa beban $m = 0{,}30\text{ kg}$ dan konstanta pegas $k = 100\text{ N}\cdot\text{m}^{-1}$:

D. Prinsip Kalibrasi Skala Neraca

Jangkauan ukur maksimum dinamometer dibatasi oleh panjang tabung fisik yang tersedia ($L_{\text{maks}} = 16\text{ cm} = 0{,}16\text{ m}$). Oleh karena itu, jangkauan gaya maksimum alat memenuhi:

• Untuk $k = 25\text{ N/m}$, jangkauan alat adalah $0\text{-}4\text{ N}$.
• Untuk $k = 50\text{ N/m}$, jangkauan alat adalah $0\text{-}8\text{ N}$.
• Untuk $k = 100\text{ N/m}$, jangkauan alat adalah $0\text{-}16\text{ N}$.
• Untuk $k = 200\text{ N/m}$, jangkauan alat adalah $0\text{-}32\text{ N}$.

Semakin kaku pegas (nilai $k$ semakin besar), jarak antargaris skala pada tabung menjadi semakin rapat karena dibutuhkan gaya yang jauh lebih besar untuk menghasilkan pergeseran sentimeter yang sama.

---

3. Langkah Percobaan Mandiri (Panduan Interaktif)

Percobaan 1: Menguji Linieritas Pertambahan Panjang (Hukum Hooke)

1. Pilih opsi tabung Potongan lalu klik tombol Lihat dari depan.
2. Pastikan kekakuan pegas terpilih $k = 50\text{ N}\cdot\text{m}^{-1}$.
3. Atur gaya tarik secara bertahap:
   • Pada $F = 2{,}00\text{ N}$, catat nilai $\Delta x$ (terbaca $4{,}00\text{ cm}$).
   • Pada $F = 4{,}00\text{ N}$, catat nilai $\Delta x$ (terbaca $8{,}00\text{ cm}$).
   • Pada $F = 6{,}00\text{ N}$, catat nilai $\Delta x$ (terbaca $12{,}00\text{ cm}$).
4. Amati bahwa perbandingan $\frac{F}{\Delta x}$ selalu konstan dan bernilai $50\text{ N/m}$, membuktikan linieritas mutlak Hukum Hooke.

Percobaan 2: Menghitung Percepatan Gravitasi dengan Mode Beban

1. Beralih ke tabung pengaturan percobaan dan klik tab Beban.
2. Pilih massa beban $m = 0{,}50\text{ kg}$.
3. Perhatikan pergeseran jarum skala. Nilai gaya berat yang terukur adalah $4{,}90\text{ N}$.
4. Bagilah gaya berat terbaca dengan massa benda:
   $$g_{\text{hitung}} = \frac{4{,}905\text{ N}}{0{,}50\text{ kg}} = 9{,}81\text{ m/s}^2$$
   Hasil ini membuktikan bagaimana neraca pegas dapat digunakan untuk mengukur percepatan gravitasi lokal.

Percobaan 3: Mengamati Kalibrasi Skala Pegas Kaku

1. Masih dalam mode Beban dengan $m = 0{,}30\text{ kg}$, ubah dropdown kekakuan pegas dari $50\text{ N}\cdot\text{m}^{-1}$ menjadi $100\text{ N}\cdot\text{m}^{-1}$.
2. Perhatikan perubahan tampilan:
   • Angka gaya berat tetap bernilai $2{,}94\text{ N}$ (karena massa benda tidak berubah).
   • Pertambahan panjang $\Delta x$ menyusut dari $5{,}89\text{ cm}$ menjadi $2{,}94\text{ cm}$.
   • Tanda angka pada pelat skala bergeser dan mengalibrasi ulang jangkauan alat dari $0\text{-}8\text{ N}$ menjadi $0\text{-}16\text{ N}$.

---

4. Lembar Kerja Peserta Didik (LKPD)

Tabel Data Pengamatan Elastisitas

No	Kekakuan Pegas ($k$)	Gaya Tarik Luar ($F$)	Regangan Terukur ($\Delta x$)	Rasio $\frac{F}{\Delta x}$
1	$50\text{ N/m}$	$2{,}00\text{ N}$	$4{,}00\text{ cm}$ ($0{,}04\text{ m}$)	$50\text{ N/m}$
2	$50\text{ N/m}$	$4{,}00\text{ N}$	$8{,}00\text{ cm}$ ($0{,}08\text{ m}$)	$50\text{ N/m}$
3	$50\text{ N/m}$	$6{,}00\text{ N}$	$12{,}00\text{ cm}$ ($0{,}12\text{ m}$)	$50\text{ N/m}$
4	$100\text{ N/m}$	$4{,}00\text{ N}$	$4{,}00\text{ cm}$ ($0{,}04\text{ m}$)	$100\text{ N/m}$
5	$100\text{ N/m}$	$8{,}00\text{ N}$	$8{,}00\text{ cm}$ ($0{,}08\text{ m}$)	$100\text{ N/m}$

Pertanyaan Diskusi dan Penalaran:

1. Mengapa garis skala pada dinamometer berjarak sama panjang (linier), berbeda dengan skala logaritmik atau kuadratik?
2. Jika sebuah pegas ditarik dengan gaya melebihi batas elastisitasnya, apakah Hukum Hooke masih berlaku? Jelaskan konsep deformasi plastis!
3. Apa fungsi tombol “Lihat dari depan” dalam praktik laboratorium nyata saat mengukur besaran fisis menggunakan neraca pegas tabung?

---

5. Keterkaitan Kurikulum dan Silabus

• Jenjang & Fase: SMA / MA, Fase E (Kelas X) dan Fase F (Kelas XI Fisika).
• Mata Pelajaran: Fisika / IPA Terpadu.
• Elemen Capaian Pembelajaran:
  • Pemahaman Fisika: Menganalisis konsep gaya, Hukum Hooke, sifat elastisitas bahan, dan kesetimbangan mekanis.
  • Keterampilan Proses: Merancang penyelidikan ilmiah untuk membuktikan hubungan antara gaya penarik dengan pertambahan panjang pegas, mengolah data hasil percobaan menjadi konstanta pegas, serta mengidentifikasi faktor kesalahan pengukuran paralaks.
• Tujuan Pembelajaran (TP):
  1. Peserta didik mampu menjelaskan hubungan proporsional antara gaya tarik dan regangan pegas melalui formulasi Hukum Hooke.
  2. Peserta didik mampu membedakan pengaruh massa beban terhadap gaya berat gravitasi menggunakan instrumen dinamometer.
  3. Peserta didik mampu menganalisis mekanisme kalibrasi skala ukur pada instrumen penunjuk mekanis.
