Cara Menggunakan Jangka Sorong: Membaca Skala Utama, Rahasia Trik Nonius, dan Pengukuran Presisi

Garis terkecil pada penggaris standar adalah $1\,\text{mm}$. Ketika kita ingin mengukur diameter sebuah kelereng, tebal pelat tipis, atau kedalaman tabung reaksi hingga ketelitian sepersepuluh milimeter ($0{,}1\,\text{mm}$), mata manusia tidak lagi dapat mempercayai perkiraan visual semata. Namun, bagaimana sebuah alat mekanis sederhana dapat membaca ukuran yang jauh lebih halus daripada goresan garis terkecilnya sendiri?

Rahasianya bukan membuat garis-garis milimeter menjadi sepuluh kali lebih rapat—yang justru akan membuat mata kita pusing dan buram saat melihatnya—melainkan memanfaatkan kecerdikan matematika yang disebut skala nonius (Vernier scale). Melalui perpaduan dua skala yang sedikit berbeda panjangnya, fenomena selisih garis yang bergeser dapat melipatgandakan resolusi pengukuran hingga mencapai $0{,}1\,\text{mm}$, $0{,}05\,\text{mm}$, bahkan $0{,}02\,\text{mm}$.

Simak video penjelasan visual konsep Vernier dan panduan langkah pengukuran jangka sorong berikut ini:

---

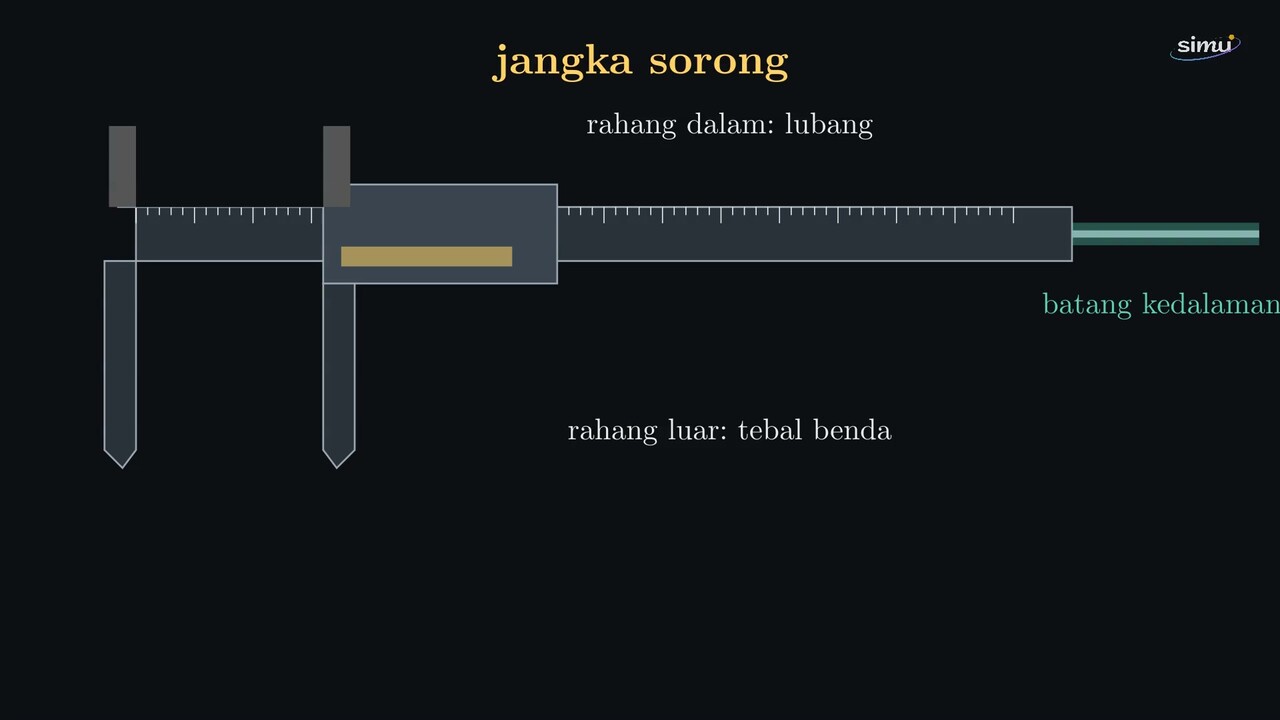

1. Mengenal Anatomi dan Tiga Fungsi Jangka Sorong

Jangka sorong dirancang sebagai alat ukur serbaguna yang mampu mengukur tiga dimensi geometris benda padat dengan tingkat kepraktisan tinggi.

Komponen utama jangka sorong terdiri dari: 1. Rahang Luar (Lower Jaws): Sepasang rahang di bagian bawah yang berfungsi untuk menjepit dan mengukur dimensi luar benda, seperti diameter kelereng, panjang balok, tebal buku, atau diameter luar pipa. 2. Rahang Dalam (Upper Jaws): Sepasang rahang berujung tajam di bagian atas yang dirancang untuk membuka ke arah luar, berfungsi mengukur rongga dalam, seperti diameter dalam cincin atau lebar celah lubang tabung. 3. Batang Kedalaman (Depth Probe): Batang logam tipis di ujung kanan yang bergerak keluar seiring pergeseran rahang geser, berfungsi mengukur kedalaman lubang, rongga silinder, atau bejana sempit. 4. Skala Utama (Main Scale): Skala tetap dengan pembagian nilai terkecil $1\,\text{mm}$ (atau $0{,}1\,\text{cm}$). 5. Skala Geser / Nonius (Vernier Scale): Skala tambahan yang terpasang pada rahang geser untuk membaca pecahan fraksional milimeter. 6. Baut Pengunci (Locking Screw): Menjaga rahang tetap berada pada posisinya setelah benda diukur agar angka skala tidak bergeser saat alat dibaca.

---

2. Rahasia di Balik Trik Nonius (Vernier Principle)

Mengapa skala nonius dapat membaca hingga $0{,}1\,\text{mm}$? Kuncinya terletak pada perbandingan panjang antara skala utama dan skala nonius.

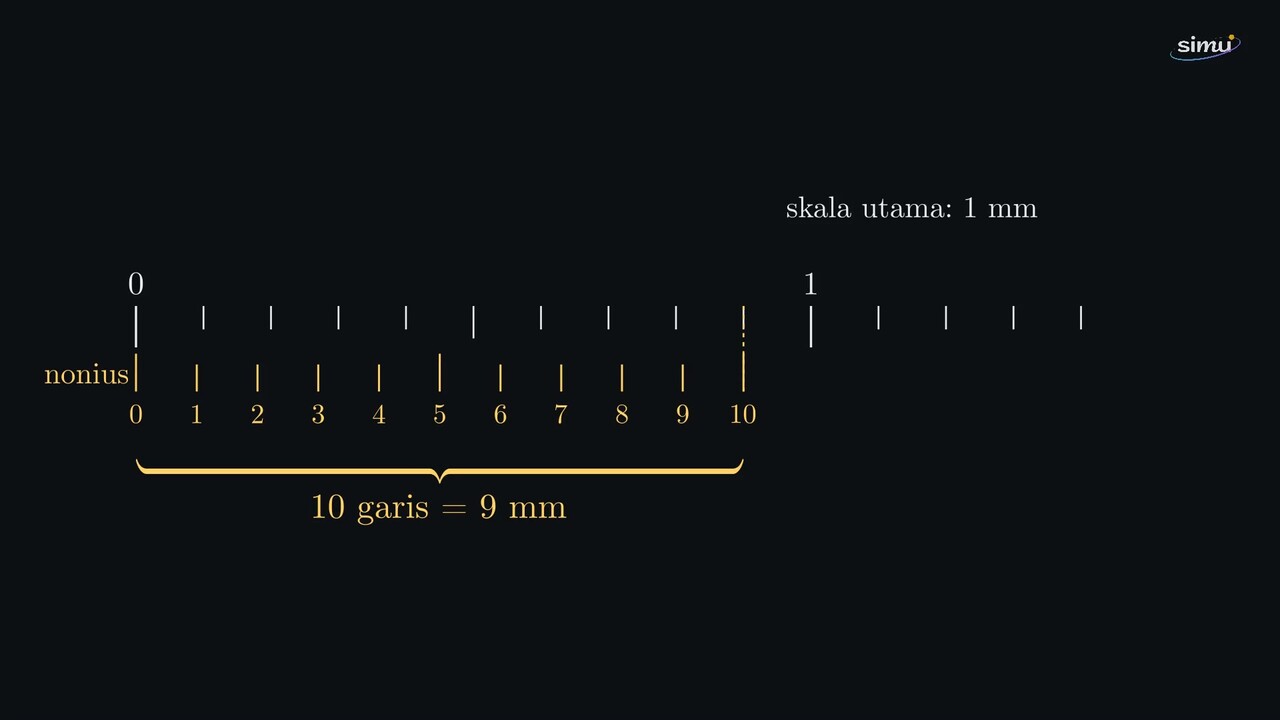

A. Nonius 10 Garis (Ketelitian $0{,}1\,\text{mm}$)

Pada jangka sorong standar dengan ketelitian $0{,}1\,\text{mm}$, 10 bagian garis skala nonius dibuat tepat sepanjang $9\,\text{mm}$ pada skala utama.

Panjang satu bagian pada skala nonius adalah:

Karena satu garis pada skala utama berjarak $1{,}0\,\text{mm}$, maka terdapat selisih jarak:

B. Akumulasi Selisih Garis Saat Bergeser

Ketika rahang jangka sorong tertutup rapat, garis angka 0 nonius berimpit tepat dengan angka 0 skala utama. Garis ke-10 nonius juga berimpit tepat dengan garis $9\,\text{mm}$ skala utama. Namun garis ke-1 nonius tertinggal $0{,}1\,\text{mm}$, garis ke-2 tertinggal $0{,}2\,\text{mm}$, dan seterusnya. – Jika rahang bergeser $0{,}1\,\text{mm}$, garis ke-1 nonius akan maju sejauh $0{,}1\,\text{mm}$ dan menjadi segaris sempurna dengan garis $1\,\text{mm}$ di atasnya. – Jika rahang bergeser $0{,}3\,\text{mm}$, garis ke-3 nonius akan maju dan menjadi segaris sempurna dengan garis $3\,\text{mm}$ skala utama. – Secara umum, jika garis nonius ke-$n$ yang berimpit lurus dengan salah satu garis skala utama, maka pergeseran fraksionalnya adalah:

Mata manusia sangat peka mengenali dua garis lurus yang berimpit (efek kesegarisan Vernier), jauh lebih peka daripada memperkirakan posisi titik yang menggantung di tengah-tengah dua garis milimeter.

---

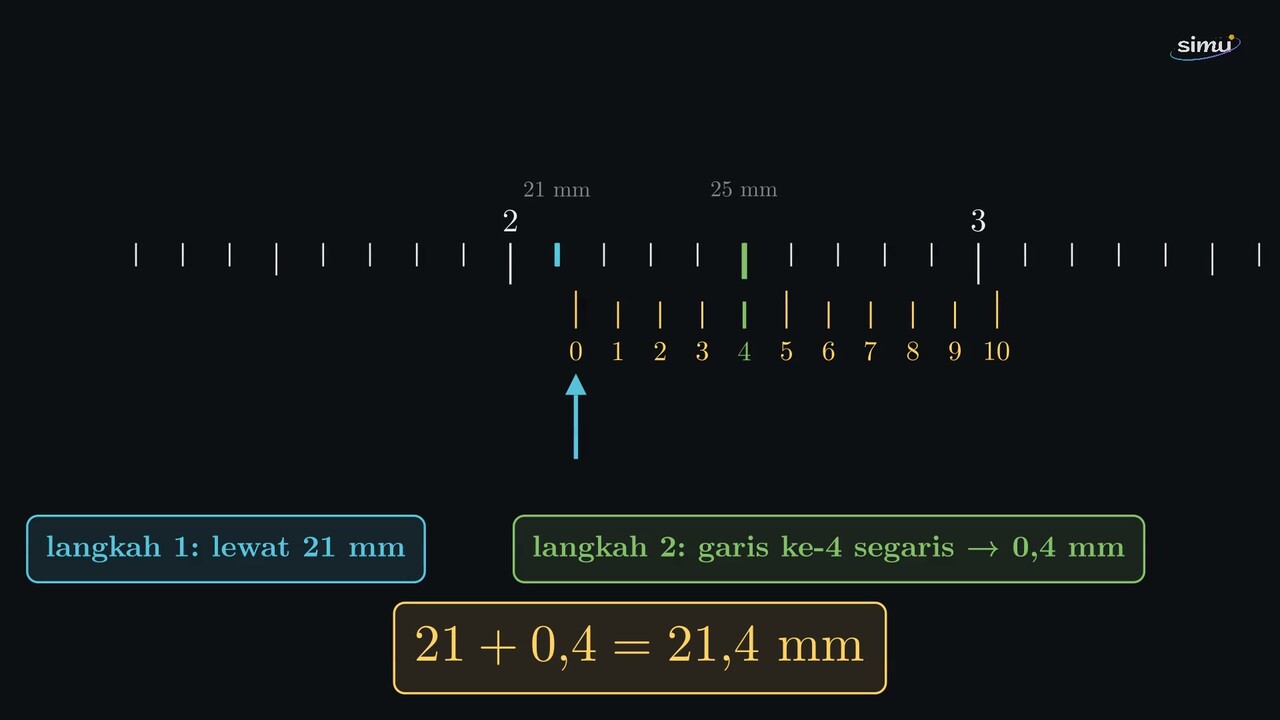

3. Langkah Membaca Hasil Pengukuran

Membaca jangka sorong dilakukan melalui dua langkah sistematis:

Langkah 1: Baca Skala Utama

Perhatikan posisi angka 0 pada skala nonius: – Cari garis skala utama tepat di sebelah kiri angka 0 nonius. – Pada contoh pengukuran: angka 0 nonius telah melewati garis $21\,\text{mm}$ (atau $2{,}1\,\text{cm}$). – Catat: $\text{Skala Utama} = 21\,\text{mm}$.

Langkah 2: Cari Garis Nonius yang Paling Segaris

Telusuri garis-garis pada skala nonius dari angka 0 sampai 10: – Temukan garis nonius yang membentuk satu garis lurus sempurna dengan salah satu garis di skala utama. – Pada contoh: garis nonius ke-4 berada tepat segaris dengan garis skala utama di atasnya (garis $25\,\text{mm}$, karena $21{,}4 + 4 \times 0{,}9 = 25{,}0\,\text{mm}$). – Kalikan nomor garis dengan ketelitian alat: $4 \times 0{,}1\,\text{mm} = 0{,}4\,\text{mm}$. – Catat: $\text{Skala Nonius} = 0{,}4\,\text{mm}$.

Langkah 3: Jumlahkan Keduanya

Hasil akhir pengukuran adalah penjumlahan nilai skala utama dan skala nonius:

---

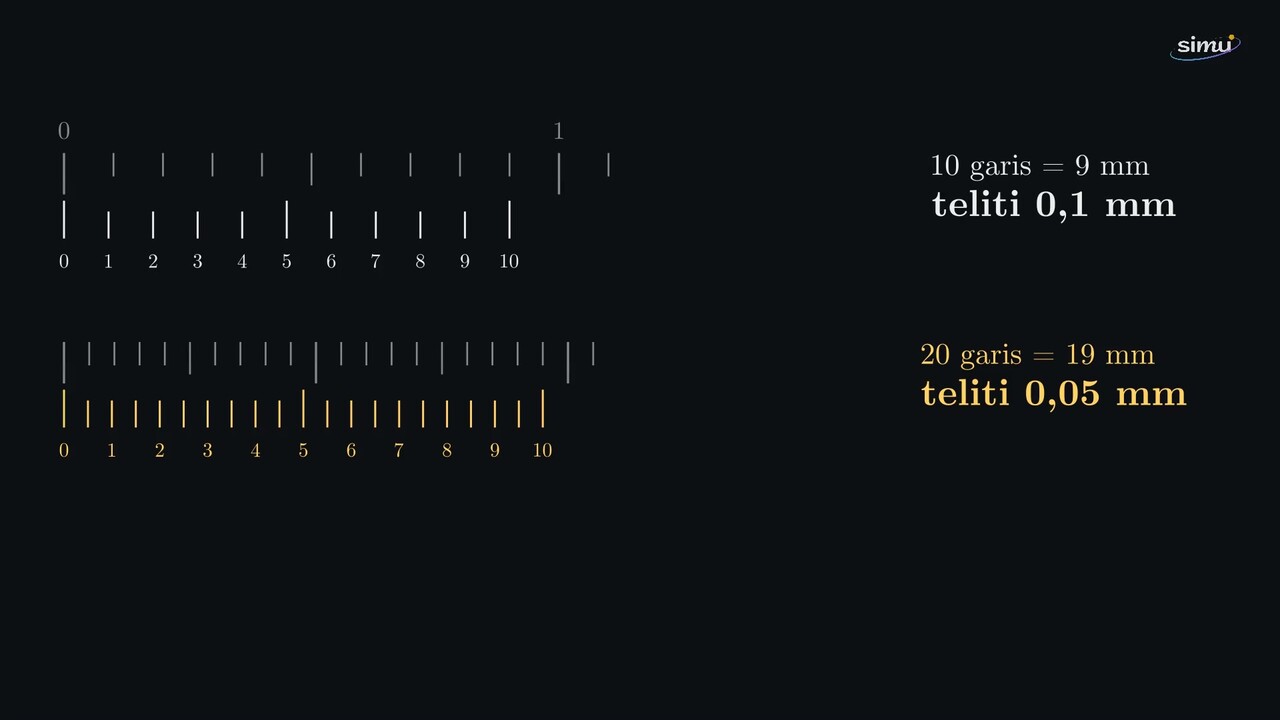

4. Ragam Tingkat Ketelitian Jangka Sorong

Di laboratorium fisika dan bengkel manufaktur, kita sering menjumpai jangka sorong dengan ketelitian yang lebih tinggi dari $0{,}1\,\text{mm}$:

Jenis Skala Nonius	Panjang Rentang Nonius	Jarak Antargaris Nonius	Nilai Skala Terkecil (Ketelitian)	Penggunaan Umum
10 Skala	$9\,\text{mm}$ pada skala utama	$0{,}90\,\text{mm}$	$\Delta = 1{,}0 - 0{,}90 = \mathbf{0{,}10\,\text{mm}}$	Pembelajaran dasar sains SMP
20 Skala	$19\,\text{mm}$ atau $39\,\text{mm}$	$0{,}95\,\text{mm}$	$\Delta = 1{,}0 - 0{,}95 = \mathbf{0{,}05\,\text{mm}}$	Laboratorium Fisika SMA dan praktikum standar
50 Skala	$49\,\text{mm}$ pada skala utama	$0{,}98\,\text{mm}$	$\Delta = 1{,}0 - 0{,}98 = \mathbf{0{,}02\,\text{mm}}$	Industri presisi dan bengkel permesinan teknik

---

5. Jejak Sejarah: Dari Pedro Nunes ke Pierre Vernier

Penamaan alat ukur ini memiliki sejarah panjang yang memikat: – Pada tahun 1542, matematikawan dan kosmograf asal Portugal, Pedro Nunes (dalam bahasa Latin: Petrus Nonius), mengembangkan instrumen astronomi berupa lingkaran busur konsentris bertingkat untuk membaca pecahan sudut. Dari namanya lahirlah istilah nonius. – Hampir satu abad kemudian, tepatnya pada tahun 1631, matematikawan asal Prancis, Pierre Vernier, menyempurnakan gagasan tersebut menjadi skala geser lurus tunggal yang praktis. Karena jasa Pierre Vernier, alat ini secara internasional dikenal luas dengan nama Vernier Caliper.

---

6. Keterkaitan Kurikulum / Silabus

Bagian ini memetakan materi pengukuran jangka sorong ke dalam dokumen resmi Capaian Pembelajaran Kurikulum Merdeka (Kemendikbudristek BSKAP):

Ilmu Pengetahuan Alam (IPA) SMP Kelas VII (Fase D)

• Elemen: Keterampilan Proses (Mengamati, Mengukur, dan Mengomunikasikan).
• Bab: Bab 1 — Hakikat Ilmu Sains dan Metode Ilmiah.
• Tujuan Pembelajaran:
  1. Mengenal alat-alat laboratorium dan fungsi instrumen pengukuran besaran panjang.
  2. Melakukan pengukuran besaran pokok panjang dengan instrumen jangka sorong secara teliti dan benar.

Fisika SMA Kelas X (Fase E)

• Elemen: Pemahaman Sains dan Keterampilan Proses (Pengukuran dan Kerja Ilmiah).
• Bab: Bab 1 — Sistem Pengukuran dalam Kerja Ilmiah.
• Tujuan Pembelajaran:
  1. Membedakan nilai skala terkecil (NST) dan ketelitian berbagai alat ukur panjang (penggaris, jangka sorong, dan mikrometer sekrup).
  2. Menentukan hasil pengukuran berulang beserta nilai ketidakpastian mutlak ($\Delta x = \frac{1}{2} \times \text{NST}$) dan ketidakpastian relatif.
  3. Menuliskan hasil pengukuran sesuai kaidah angka penting (significant figures).

---

7. Latihan Interaktif di Laboratorium Virtual Simu

Untuk mengasah keterampilan membaca jangka sorong tanpa risiko merusak alat fisik, Anda dapat mencoba simulator interaktif Jangka Sorong di portal Simu Konsep: – Mode Bebas: Geser rahang nonius secara leluasa dan perhatikan sorotan hijau otomatis pada garis yang lurus. – Ukur Objek: Pilih benda nyata (kelereng, mur, dadu, kabel) dan biarkan rahang mencengkeram otomatis sesuai dimensi benda. – Mode Latihan: Uji kemampuan dengan soal acak dan periksa umpan balik jawaban secara langsung.
