Perbandingan Sistem Fase AC: Membaca Fasor, Gelombang, dan Daya

18 Oktober 202610 menit baca

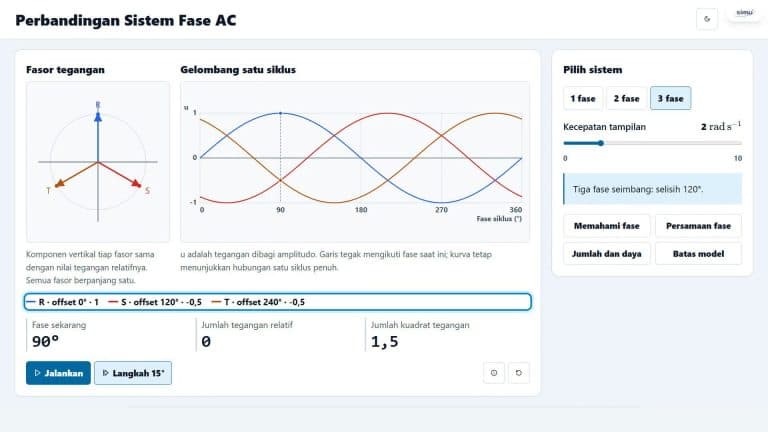

Perbandingan tiga fase ideal pada fasor dan gelombang sinus

Pada tiga fase ideal seimbang, tegangan tiap kanal berubah terus-menerus, tetapi jumlah sesaatnya selalu nol. Apakah itu berarti ketiganya tidak dapat menyalurkan daya? Pertanyaan ini memperlihatkan mengapa jumlah tegangan dan jumlah kuadrat tegangan perlu dibedakan.

Simulasi Perbandingan Sistem Fase AC menyandingkan fasor berputar, tiga kemungkinan susunan fase, serta grafik satu siklus yang sinkron. Kita dapat menghentikan gerakan pada sudut tertentu, memeriksa proyeksi setiap fasor, dan menguji hubungan angka tanpa menghubungkan perangkat listrik nyata.

Mengenal layar simulasi

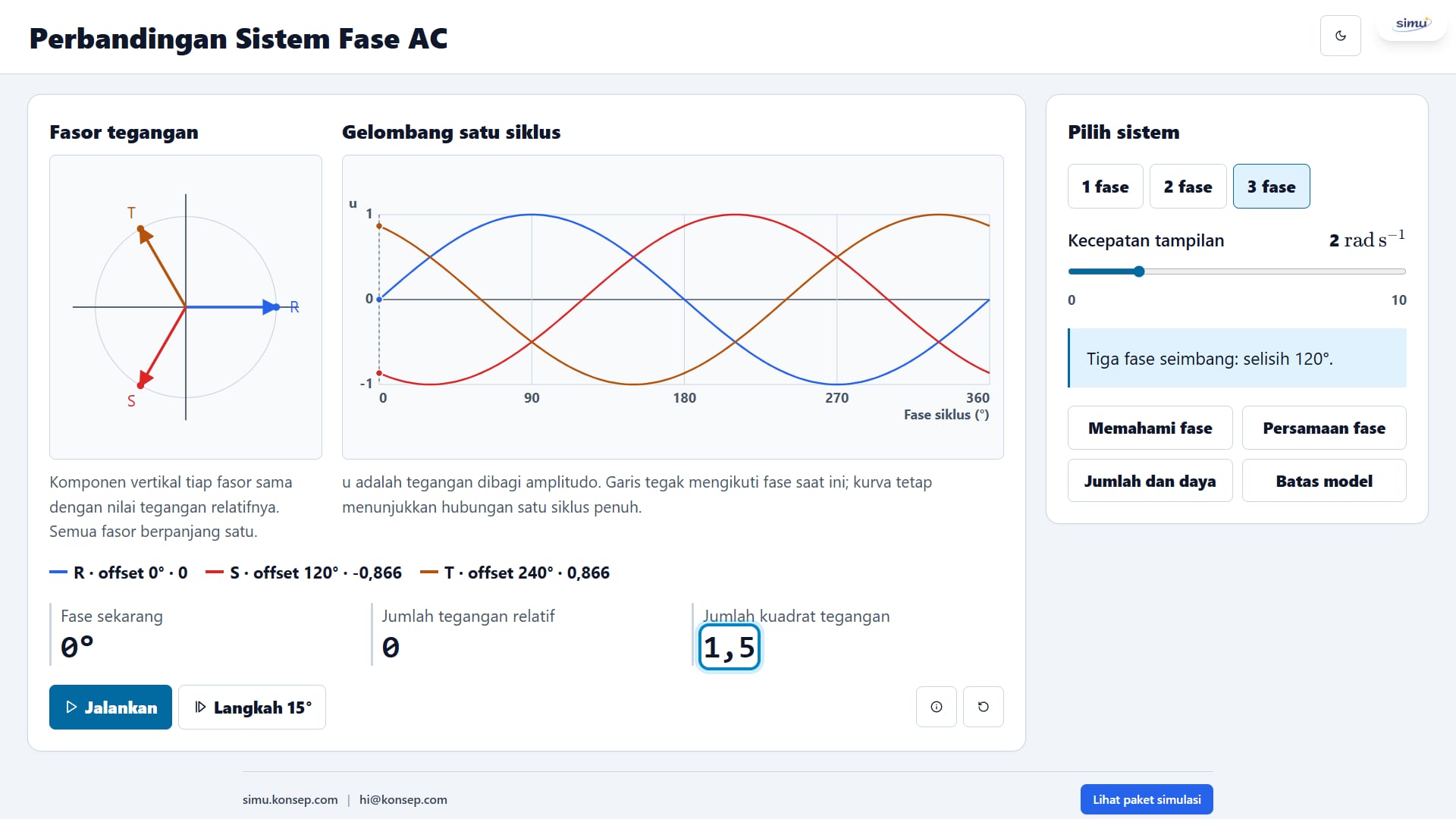

Tampilan nyata simulasi: fasor di kiri, gelombang di tengah, pilihan sistem di kanan, serta tiga indikator di bawah

Area Fasor tegangan menampilkan panah berpanjang satu. Setiap warna mewakili satu kanal: R, S, atau T. Komponen vertikal panah menunjukkan tegangan relatif kanal tersebut. Saat sudut bertambah, ujung panah berputar berlawanan arah jarum jam pada layar.

Area Gelombang satu siklus menampilkan kurva sinus pada fase siklus 0–360°. Kurvanya tetap; garis tegak dan titik penanda bergerak mengikuti fase sekarang. Tinggi titik pada kurva sama dengan proyeksi vertikal fasor yang warnanya sesuai. Sumbu mendatar menunjukkan fase siklus dalam derajat, bukan waktu dalam detik.

Di bawah visual, legenda menunjukkan kanal, offset, dan nilai sesaat. Tiga pembacaan utama adalah Fase sekarang, Jumlah tegangan relatif, serta Jumlah kuadrat tegangan. Keduanya perlu dibaca terpisah: menjumlahkan nilai bertanda berbeda dengan menguadratkan dahulu lalu menjumlahkan.

Kontrol	Fungsi dan hal yang perlu diperhatikan
1 fase	Menampilkan satu sinus sebagai acuan, dengan offset 0°.
2 fase	Menampilkan dua sinus kuadratur, dengan offset 0° dan 90°.
3 fase	Menampilkan tiga sinus seimbang, dengan offset 0°, 120°, dan 240°.
Kecepatan tampilan	Mengubah laju gerakan dari 0 sampai 10 radian per detik dengan langkah 0,5; bukan frekuensi jaringan listrik.
Jalankan dan Jeda	Memulai atau menghentikan perubahan fase pada posisi saat ini.
Langkah 15°	Memajukan fase 15° saat animasi dijeda.
Reset semua	Mengembalikan tiga fase pada 0°, kecepatan 2, dan animasi dijeda.
Memahami fase	Membuka pengertian satu fase, kuadratur, dan tiga fase seimbang.
Persamaan fase	Membuka persamaan sesuai jumlah kanal yang dipilih.
Jumlah dan daya	Menjelaskan syarat hubungan jumlah kuadrat dengan daya resistif.
Batas model	Menjelaskan penyederhanaan dan cakupan pengayaan.

Mengganti jumlah fase mempertahankan sudut dan keadaan pemutaran; tidak memulai ulang dari 0°. Membuka popup menjeda animasi. Menutup popup tidak otomatis menjalankannya kembali. Jika kecepatan dibuat nol saat berjalan, posisi membeku tetapi tombol masih dapat berbunyi Jeda; tekan Jeda terlebih dahulu agar Langkah 15° tersedia.

Menghubungkan konsep dengan penggunaan nyata

Dalam pembelajaran sistem tenaga dan mesin listrik, beberapa sinus dengan pergeseran fase membantu menjelaskan mengapa gabungan beberapa kanal dapat memiliki sifat yang berbeda dari satu kanal. Salah satu contoh matematisnya adalah daya total yang konstan pada kumpulan beban resistif seimbang, meskipun tegangan setiap fase berubah.

Diagram fasor di sini adalah representasi tegangan, bukan tiga gaya mekanik yang sedang menarik benda. Simulasi juga tidak menghitung medan magnet motor, torsi, efisiensi transmisi, atau rancangan jaringan nyata. Gunakan sebagai pengantar hubungan sinus dan fase sebelum mempelajari model rangkaian yang lebih lengkap.

Istilah dua fase perlu dijelaskan sejak awal. Simulasi ini memakai kuadratur 90°. Itu berbeda dari pasangan sinus berlawanan 180° yang biasa disebut split-phase. Kesimpulan kuadrat konstan pada dua fase kuadratur tidak boleh dipindahkan begitu saja ke pasangan 180°.

Persamaan yang menghubungkan kedua gambar

Setiap kanal memiliki amplitudo dan frekuensi sama. Tegangan dibagi amplitudonya sehingga menghasilkan tegangan relatif tanpa satuan:

u_i=\frac{v_i}{V_{\max}}=\sin(\theta-\delta_i).

Di sini $\theta$ adalah fase sekarang dan $\delta_i$ offset kanal. Nilai negatif menunjukkan polaritas terhadap acuan, bukan kesalahan perhitungan. Panjang fasor tetap satu; yang berubah adalah proyeksinya.

Untuk tiga fase, persamaannya:

u_R=\sin\theta, \qquad u_S=\sin(\theta-120^\circ), \qquad u_T=\sin(\theta-240^\circ).

Ketika membaca rumus, gunakan sudut dalam satuan yang konsisten. Label layar memakai derajat, sedangkan fungsi trigonometri dalam kode memakai radian. Kurva satu siklus tetap menunjukkan pola lengkap meskipun fasor sedang dijeda.

Eksperimen 1: membaca satu fasor pada 90°

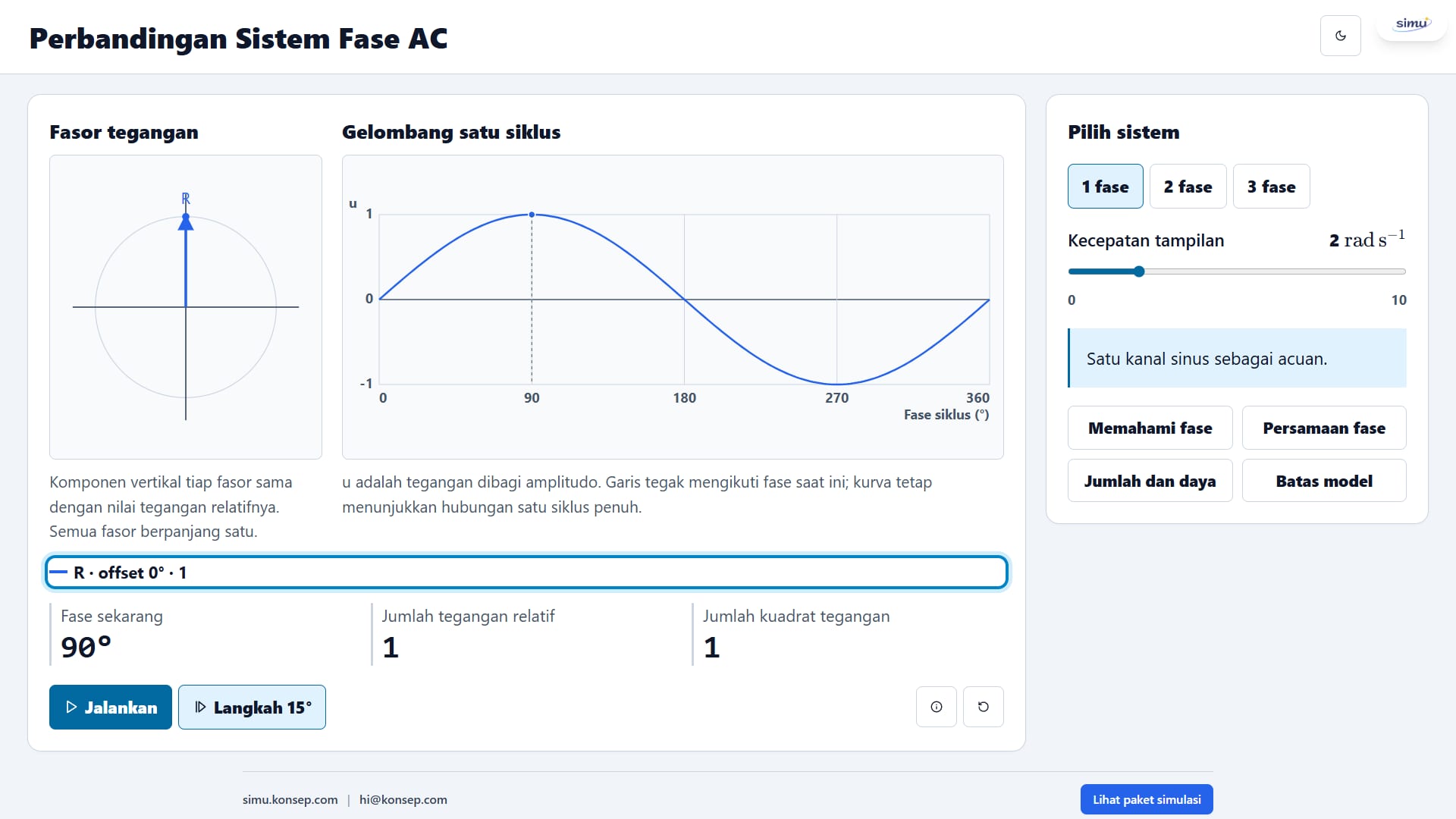

Satu fase pada 90 derajat: ujung fasor di atas, nilai relatif satu, dan jumlah kuadrat satu

Gunakan langkah tetap supaya sudut yang dibandingkan dapat diulang.

Tekan Reset semua. Pastikan Fase sekarang menunjukkan 0° dan animasi dijeda.
Pilih 1 fase. Kanal R tetap menjadi acuan.
Tekan Langkah 15° enam kali hingga 90°.
Periksa bahwa fasor R menunjuk ke atas dan penanda biru berada di puncak kurva.
Baca nilai relatif R sebesar 1, jumlah tegangan relatif 1, serta jumlah kuadrat tegangan 1.
Lanjutkan enam langkah menuju 180°. Nilai R dan jumlah kuadratnya kembali mendekati nol.

Tinggi fasor menentukan nilai sinus. Pada 270°, nilai R menjadi −1, tetapi kuadratnya tetap 1. Dengan demikian, satu fase memiliki jumlah kuadrat yang berfluktuasi antara 0 dan 1 selama satu siklus.

Eksperimen 2: dua fase kuadratur tidak selalu berjumlah nol

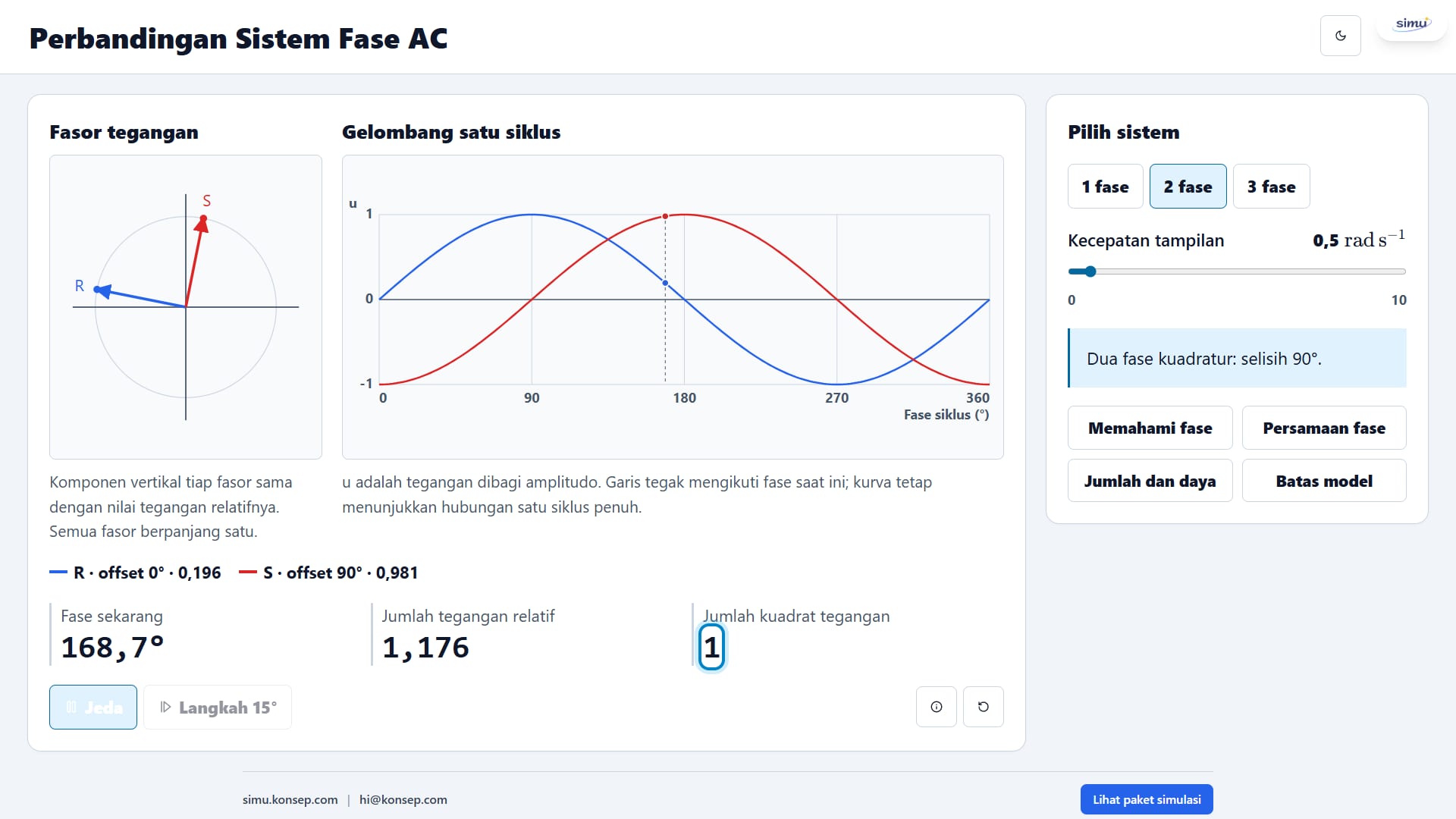

Dua fasor kuadratur dan kurva sinus berselisih 90 derajat; jumlah kuadrat tegangan tetap satu

Pertahankan satu sudut pembanding ketika mengganti sistem.

Tekan Reset semua, lalu pilih 2 fase.
Majukan tiga kali Langkah 15° hingga 45°.
Amati R sekitar 0,707 dan S sekitar −0,707. Jumlah tegangan relatif nol, sedangkan jumlah kuadratnya 1.
Majukan tiga langkah lagi hingga 90°. Nilai R menjadi 1 dan S menjadi 0. Jumlah tegangan relatif sekarang 1, tetapi jumlah kuadrat tetap 1.
Tekan Jalankan dan bandingkan kedua pembacaan selama satu putaran, lalu Jeda.

Jumlah tegangan dua fase tidak harus nol sepanjang siklus. Yang tetap adalah jumlah kuadratnya:

\sin^2\theta+\sin^2(\theta-90^\circ) =\sin^2\theta+\cos^2\theta=1.

Ini merupakan sifat pasangan kuadratur dengan amplitudo sama. Jangan mengartikannya sebagai hasil pengukuran daya suatu jaringan tanpa memeriksa asumsi beban.

Eksperimen 3: tiga fase, jumlah nol, dan kuadrat 1,5

Tiga fase pada 90 derajat: nilai R satu, S negatif 0,5, T negatif 0,5, jumlah nol, dan jumlah kuadrat 1,5

Uji perbedaan dua cara penjumlahan pada sudut yang mudah dihitung.

Tekan Reset semua, lalu majukan enam kali Langkah 15° menuju 90°. Sistem bawaan sudah 3 fase.
Baca legenda: R sebesar 1, S sebesar −0,5, dan T sebesar −0,5.
Jumlahkan nilai bertandanya: $1-0{,}5-0{,}5=0$ .
Kuadratkan setiap nilai dahulu: $1+0{,}25+0{,}25=1{,}5$ .
Tekan Jalankan. Periksa beberapa posisi: jumlah tegangan relatif tetap nol dan jumlah kuadrat tetap 1,5, meskipun nilai setiap kanal terus berubah.

Hasil pada 90° dapat diringkas sebagai berikut.

Sistem	Nilai relatif kanal	Jumlah tegangan relatif	Jumlah kuadrat tegangan
1 fase	1	1	1
2 fase kuadratur	1 dan 0	1	1
3 fase seimbang	1; −0,5; −0,5	0	1,5

Tabel ini membandingkan amplitudo per kanal yang sama. Angka 1,5 tidak berarti tiga fase otomatis “50 persen lebih efisien”; jumlah kanal berbeda dan simulasi tidak menghitung efisiensi.

Eksperimen 4: mengubah kecepatan tanpa mengganti sistem fisik

Bedakan kemudahan mengamati dari perubahan frekuensi sumber nyata.

Jalankan 3 fase dengan Kecepatan tampilan 2.
Ubah kecepatannya menjadi 0. Posisi fasor dan penanda berhenti pada sudut saat itu; tidak melompat kembali ke 0°.
Naikkan kembali ke 2. Gerakan diteruskan dari posisi yang sama.
Tekan Jeda, lalu buka Persamaan fase untuk mencocokkan offset dengan legenda.
Tutup popup dan buka Jumlah dan daya. Tuliskan mengapa jumlah tegangan dan daya adalah dua besaran berbeda.

Kecepatan dalam radian per detik pada kontrol adalah kecepatan visualisasi. Jangan melabelinya sebagai frekuensi 50 Hz atau 60 Hz, dan jangan membaca sumbu derajat sebagai sumbu detik.

Mengapa jumlah nol tidak berarti daya nol?

Jika setiap kanal memberikan tegangan kepada beban resistif dengan hambatan R yang sama, tanpa komponen reaktif, daya sesaat setiap beban mengikuti kuadrat tegangannya. Pada asumsi ini:

p_{\mathrm{total}}=\frac{V_{\max}^{2}}{R}\sum_i u_i^{2}.

Faktor di depan jumlah kuadrat sama untuk setiap kanal. Karena itulah pembacaan kuadrat dapat dipakai sebagai pengali daya pada model beban tersebut. Pembacaan 1 atau 1,5 di layar sendiri tetap tidak bersatuan; itu bukan angka watt.

Untuk satu fase, faktor kuadrat berfluktuasi. Dua fase kuadratur mempunyai faktor total tetap 1. Tiga fase seimbang mempunyai faktor total tetap 1,5. Jadi, daya total konstan pada asumsi ini bukan ciri eksklusif tiga fase. Pembahasan sinus, tiga fase, dan asumsi daya ini sejalan dengan MIT OpenCourseWare 6.622, Lecture 21, terutama halaman 1–3.

Simulasi tidak menetapkan nilai hambatan atau amplitudo volt nyata. Beban reaktif memerlukan arus dan pergeseran fase tegangan-arus yang tidak dihitung di sini. Jangan memakai rumus ringkas tersebut untuk mengklaim daya suatu motor atau instalasi nyata.

Konsep yang dibangun

Konsep target	Miskonsepsi yang diluruskan	Bukti yang dapat diperiksa
Proyeksi fasor	Nilai sinus mengikuti panjang panah yang berubah.	Panjang tetap satu; komponen vertikal berubah.
Grafik satu siklus	Kurva harus bergeser agar fase berjalan.	Kurva tetap, garis tegak dan titik penanda bergerak.
Tegangan relatif	Angka 1 berarti satu volt atau tegangan jaringan tertentu.	Semua nilai dinormalisasi terhadap amplitudo.
Dua fase kuadratur	Semua sistem dua fase pasti berjarak 180°.	Offset yang ditampilkan adalah 0° dan 90°.
Penjumlahan bertanda	Jumlah tegangan nol berarti daya nol.	Tiga fase pada 90° berjumlah 0 tetapi kuadratnya 1,5.
Daya total	Hanya tiga fase yang dapat mempunyai daya total konstan.	Dua fase kuadratur juga memiliki kuadrat total tetap 1 pada beban resistif sama.
Kecepatan tampilan	Menggeser kontrol sama dengan mengganti frekuensi jaringan.	Kontrol hanya mengubah laju visualisasi pada model ini.

Batas model

Semua kanal adalah sinus murni, dengan amplitudo dan frekuensi sama. Dua fase didefinisikan sebagai kuadratur dan tiga fase sebagai sistem ideal seimbang. Simulasi tidak menyediakan variasi amplitudo tiap kanal, harmonik, ketidakseimbangan, arus, impedansi, arus netral, tegangan antarsaluran, hubungan bintang atau segitiga, maupun perhitungan motor nyata.

Hasil jumlah nol dan kuadrat konstan berlaku untuk sistem yang didefinisikan itu. Jangan menyimpulkan perilaku semua rangkaian AC dari grafik ini. Topik multifase merupakan pengayaan setelah memahami sinus, fasor, dan dasar AC.

Keterkaitan Kurikulum dan Silabus

Status pemetaan: pengayaan, bukan pemenuhan CP wajib yang diklaim. Gunakan kegiatan ini untuk memperluas pemahaman setelah materi prasyarat, sesuai kesiapan pembelajar.

Audiens dan prasyarat: peserta didik SMA kelas XII/Fase F yang telah mempelajari sinus, fasor, dan dasar arus bolak-balik, atau pembelajar pada pengantar teknik elektro. Mata pelajaran sebagai konteks prasyarat: Fisika, bab Arus Bolak-Balik. Label audiens ini bukan bukti bahwa sistem multifase diwajibkan untuk seluruh peserta didik pada kelas atau fase tersebut.

Audit lokal tanggal 15 Oktober 2026 mencatat pemeriksaan CP 046/H/KR/2025 Lampiran II halaman PDF 164, contoh ATP Fisika F 2024, tujuan pembelajaran lokal bab Arus Bolak-Balik, serta BS/BG Fisika XII Bab 4. Cakupan yang diperiksa mendukung pembelajaran rangkaian dan fenomena elektromagnetik secara luas, grafik sinus, nilai efektif, dan rangkaian AC. Sistem dua atau tiga fase tidak ditemukan sebagai tuntutan eksplisit dalam audit itu.

Dasar prasyarat	Penggunaan pengayaan yang masuk akal	Batas klaim
Grafik sinus dan pembacaan nilai sesaat	Menghubungkan proyeksi vertikal dengan penanda pada kurva.	Bukan latihan pembacaan skala osiloskop volt-waktu.
Pengenalan fasor pada AC	Membandingkan offset antarkanal dengan amplitudo sama.	Tidak menghitung hubungan tegangan-arus pada RLC.
Pembahasan daya resistif	Menguji jumlah kuadrat beberapa sinus dengan hambatan sama.	Tidak memenuhi seluruh tujuan daya rangkaian atau efisiensi jaringan.
Keterampilan penyelidikan	Menyusun prediksi, membaca beberapa sudut, dan menjelaskan asumsi.	Aktivitas ini tidak menggantikan seluruh asesmen bab AC.

Untuk modul ajar atau ATP, tempatkan kegiatan sebagai pilihan pengayaan setelah materi prasyarat. Tentukan tujuan sempit, misalnya “membedakan jumlah tegangan sesaat dan jumlah kuadrat pada sinus ideal”. Peserta didik yang belum siap dapat berfokus pada proyeksi satu fasor terlebih dahulu. Jangan menjadikan identitas multifase sebagai tuntutan nasional yang tidak didukung sumber.

Ide penerapan pembelajaran di kelas

Apersepsi: tanyakan apakah tiga bilangan yang jumlahnya nol juga mempunyai jumlah kuadrat nol. Gunakan 1, −0,5, −0,5 sebagai jembatan menuju grafik.
LKPD virtual: siapkan kolom jumlah fase, offset, sudut, nilai R/S/T, jumlah bertanda, dan jumlah kuadrat. Gunakan 0°, 45°, 90°, 180°, 270° sebagai titik pembanding.
Prediksi dan pembuktian: minta peserta didik menebak apakah jumlah dua fase selalu nol. Uji 45° dan 90°, lalu jelaskan perbedaannya.
Diskusi kelompok: satu kelompok menyelidiki satu fase, kelompok kedua kuadratur, kelompok ketiga tiga fase. Bandingkan besaran yang tetap dan yang berfluktuasi.
Tantangan pengayaan: jelaskan mengapa pernyataan “tiga fase berjumlah nol, sehingga dayanya nol” keliru. Jawaban harus menyebut jenis penjumlahan dan asumsi beban resistif sama.
Refleksi: tuliskan informasi tambahan yang diperlukan untuk menghitung daya rangkaian nyata, seperti amplitudo tegangan, arus, karakter beban, dan hubungan fasenya.

Coba dan buktikan sendiri

Buka Simulasi Perbandingan Sistem Fase AC. Pilih satu sudut yang sama untuk beberapa sistem, catat setiap nilai, lalu bedakan apa yang terjadi pada jumlah tegangan dan jumlah kuadratnya.
