Cara Menggunakan Simulasi Bimetal dan Termostat: Panduan Pemuaian Dwilogam, Mekanisme Kelengkungan, dan Sakelar Otomatis

13 Oktober 20269 menit baca

Simulasi Interaktif Bimetal dan Termostat

Bagaimana sebuah setrika listrik, penanak nasi (rice cooker), atau pemutus arus darurat (circuit breaker) mengetahui kapan harus mematikan pemanas secara otomatis tanpa memerlukan sensor mikroelektronika yang rumit? Rahasia teknologi klasik yang sangat andal ini terletak pada keping bimetal (dwilogam).

Ketika dua logam yang memiliki laju pemuaian berbeda direkatkan secara permanen, kenaikan suhu akan memicu pertarungan fisis di antara kedua lapisan tersebut: satu logam ingin memanjang lebih jauh, sementara logam pasangannya menahannya. Akibat keterikatan itu, keping bimetal terpaksa melengkung. Lendutan mekanis inilah yang dimanfaatkan sebagai sakelar elektromekanis untuk memutus atau menyambung kontak listrik secara otomatis.

Melalui panduan interaktif simulasi Bimetal dan Termostat, kita akan membedah bagaimana perbedaan koefisien muai panjang ( $\alpha$ ), perubahan suhu ( $\Delta T$ ), dan pratekan kontak memandu kelengkungan bilah dwilogam.

1. Mengenal Antarmuka Simulasi Bimetal dan Termostat

Simulasi ini dirancang dengan model komposit elastis yang menampilkan bilah logam dalam perspektif 3D yang interaktif dan presisi.

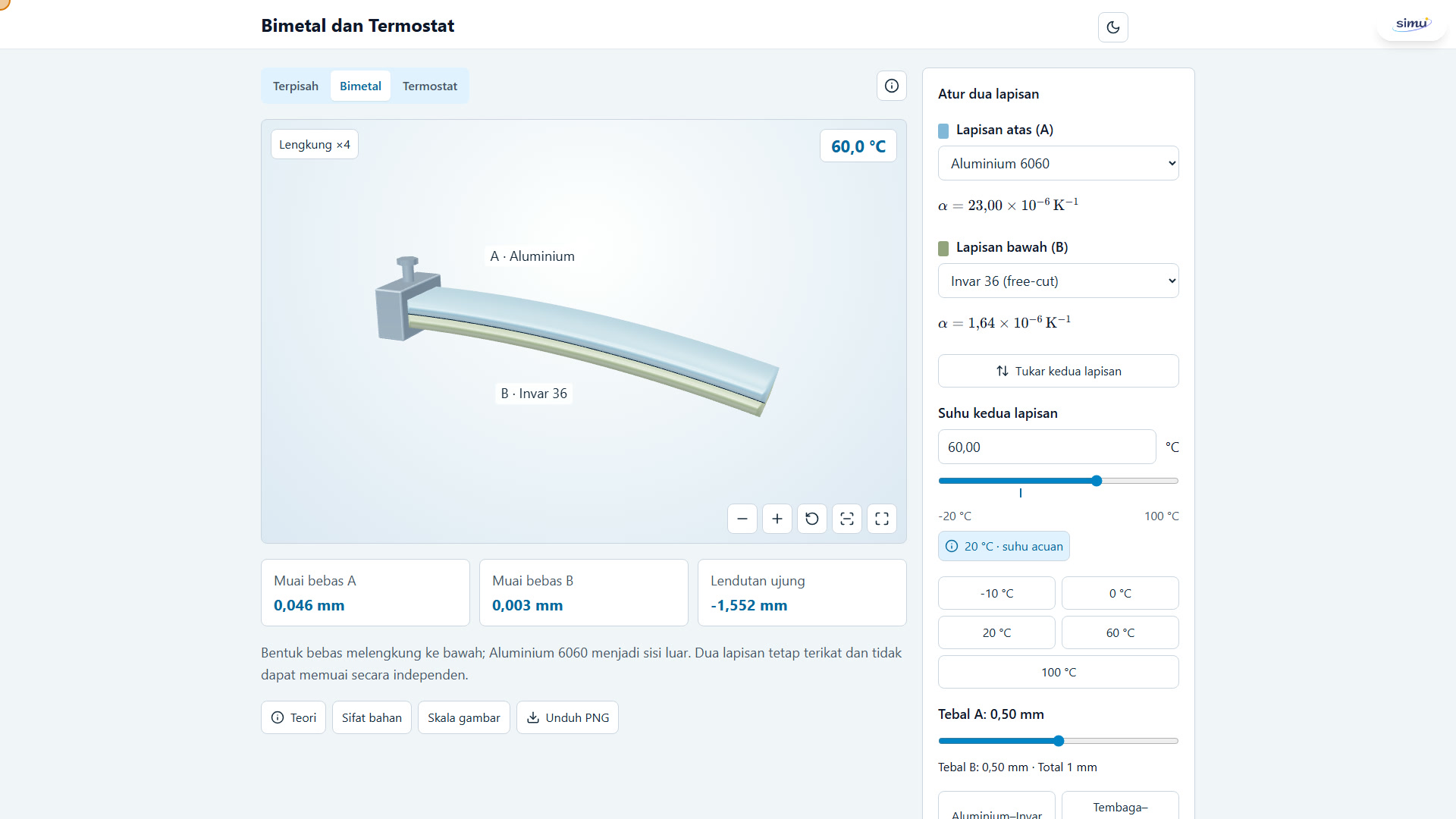

Tampilan antarmuka 3D simulasi Bimetal dan Termostat yang memperlihatkan bilah dwilogam dengan kontrol suhu, rasio tebal, dan pemilihan material di sisi kanan.

Berikut adalah komponen dan kontrol utama pada antarmuka simulasi: 1. Pemilih Mode Kerja (Header Utama): – Mode Terpisah: Menampilkan kedua logam berdampingan tanpa ikatan perekat. Setiap logam bebas bertambah atau berkurang panjangnya sesuai koefisien muainya masing-masing. – Mode Bimetal: Menyatukan kedua lapisan logam menjadi satu keping dwilogam utuh dengan ujung kanan bebas tanpa tahanan luar. – Mode Termostat: Menambahkan mekanisme kontak sakelar tetap di ujung bilah untuk menguji fungsi pemutus dan penyambung sirkuit listrik otomatis. 2. Pemilih Material Lapisan (Bahan A dan Bahan B): – Bahan A (Lapisan Atas): Pilihan mencakup Aluminium 6060 ( $\alpha = 23 \times 10^{-6}\,\text{K}^{-1}$ ), Tembaga C11000 ( $\alpha = 16{,}9 \times 10^{-6}\,\text{K}^{-1}$ ), Kuningan C26000 ( $\alpha = 20 \times 10^{-6}\,\text{K}^{-1}$ ), Baja Tahan Karat 304 ( $\alpha = 16 \times 10^{-6}\,\text{K}^{-1}$ ), dan Invar 36 ( $\alpha = 1{,}64 \times 10^{-6}\,\text{K}^{-1}$ ). – Bahan B (Lapisan Bawah): Pilihan material yang sama, memungkinkan pengujian pasangan bahan berbeda maupun pasangan bahan sejenis (seperti Aluminium–Aluminium). – Tombol Tukar: Membalik posisi lapisan atas dan bawah secara instan. 3. Penggeser Suhu ( $T$ ): – Mengatur suhu seragam bilah dari $-20\ ^\circ\text{C}$ hingga $100\ ^\circ\text{C}$ . – Dilengkapi penanda titik acuan $20\ ^\circ\text{C}$ ( $T_0$ ), yaitu suhu fabrikasi saat keping bimetal berada dalam keadaan datar sempurna (lurus bebas). 4. Pengatur Rasio Tebal Lapisan: – Mengatur pembagian tebal relatif antara lapisan atas dan lapisan bawah dari $0{,}20\,\text{mm}$ hingga $0{,}80\,\text{mm}$ (total tebal nominal $h = 1{,}00\,\text{mm}$ ). 5. Kontrol Khusus Termostat: – Posisi Kontak: Dapat ditempatkan di atas bilah (above) atau di bawah bilah (below). – Pratekan Mekanis ( $p$ ): Mengatur gaya tekan awal atau jarak defleksi kontak pada suhu kamar ( $0{,}00$ hingga $1{,}00\,\text{mm}$ ). – Animasi Otomatis: Tombol putar “Hangat lalu dingin” untuk mengamati siklus siklik buka-tutup termostat secara dinamis.

2. Landasan Teori dan Formulasi Fisis

A. Pemuaian Panjang Bebas Tiap Logam

Pada benda padat homogen tanpa ikatan penahan luar, perubahan panjang akibat pemanasan atau pendinginan dirumuskan sebagai:

\Delta L_{\text{bebas}} = \alpha \times L_0 \times \Delta T

Dengan: – $\alpha$ = koefisien muai panjang ( $\text{K}^{-1}$ atau $^\circ\text{C}^{-1}$ ) – $L_0$ = panjang mula-mula pada suhu acuan ( $50\,\text{mm}$ pada model simulasi) – $\Delta T = T - T_0$ = perubahan suhu terhadap suhu acuan $T_0 = 20\ ^\circ\text{C}$

Sebagai contoh, untuk lapisan Aluminium ( $\alpha = 23 \times 10^{-6}\,\text{K}^{-1}$ ) yang dipanaskan dari $20\ ^\circ\text{C}$ menuju $60\ ^\circ\text{C}$ ( $\Delta T = 40\,\text{K}$ ):

\Delta L_{\text{Al}} = 23 \times 10^{-6} \times 50 \times 40 = 0{,}046\,\text{mm}

Sedangkan untuk Invar 36 ( $\alpha = 1{,}64 \times 10^{-6}\,\text{K}^{-1}$ ) dengan kenaikan suhu yang sama:

\Delta L_{\text{Invar}} = 1{,}64 \times 10^{-6} \times 50 \times 40 \approx 0{,}0033\,\text{mm}

B. Terjadinya Kelengkungan pada Keping Bimetal Terikat

Ketika kedua logam direkatkan, bidang batas antarmuka memaksakan kontinuitas pergeseran. Lapisan yang memuai lebih besar dipaksa memendek oleh gaya tekan internal, sedangkan lapisan yang memuai lebih kecil ditarik memanjang. Momen lentur internal yang muncul menghasilkan kelengkungan seragam:

\kappa \propto \frac{(\alpha_A - \alpha_B)\,\Delta T}{h}

Jika $T > T_0$ (Pemanasan): Logam dengan $\alpha$ lebih besar akan menjadi sisi cembung luar (outer curve), sehingga bilah melengkung ke arah logam yang memiliki $\alpha$ lebih kecil. Jika Aluminium berada di atas dan Invar di bawah, bilah melengkung ke bawah.
Jika $T < T_0$ (Pendinginan): Logam dengan $\alpha$ lebih besar menyusut lebih banyak daripada pasangannya. Akibatnya, arah kelengkungan berbalik 180 derajat (melengkung ke arah logam dengan $\alpha$ lebih besar). Pada suhu $-10\ ^\circ\text{C}$ ( $\Delta T = -30\,\text{K}$ ), bilah melengkung ke atas.
Pasangan Logam Sejenis ( $\alpha_A = \alpha_B$ ): Karena laju pemuaian kedua lapisan identik, selisih regangan termal bernilai nol ( $\kappa = 0$ ). Bilah tetap lurus sempurna pada suhu berapa pun, meskipun panjang totalnya bertambah.

C. Mekanisme Kontak Termostat dan Gaya Tekan

Lendutan ujung bebas kantilever ( $y_{\text{bebas}}$ ) dengan panjang $L_0$ memenuhi persamaan:

y_{\text{bebas}} = \frac{\kappa \times L_0^2}{2}

Ketika kontak termostat menyentuh bilah, kontak memberikan gaya reaksi mekanis unilateral $F_c$ :

y(x) = \frac{\kappa \times x^2}{2} + \frac{F_c \times x^2 (3L_0 - x)}{6\,(EI)_{\text{ef}}}

Kontak hanya dapat menekan dan tidak dapat menarik bilah. Begitu kelengkungan termal menarik bilah menjauh dari kontak, gaya tekan lenyap menjadi nol ( $F_c = 0$ ) dan celah kontak mulai terbuka, memutus aliran listrik.

3. Langkah demi Langkah Eksperimen di Simulasi

Eksperimen 1: Membandingkan Pemuaian Bebas vs Bimetal Terikat

Buka simulasi dan pilih mode Terpisah.
Pasang Bahan A = Aluminium 6060 dan Bahan B = Invar 36.
Geser suhu dari $20\ ^\circ\text{C}$ ke $60\ ^\circ\text{C}$ . Amati pertambahan panjang pada kedua bilah. Aluminium bertambah panjang secara nyata ( $0{,}046\,\text{mm}$ ), sedangkan Invar hampir tidak bertambah panjang ( $0{,}003\,\text{mm}$ ).

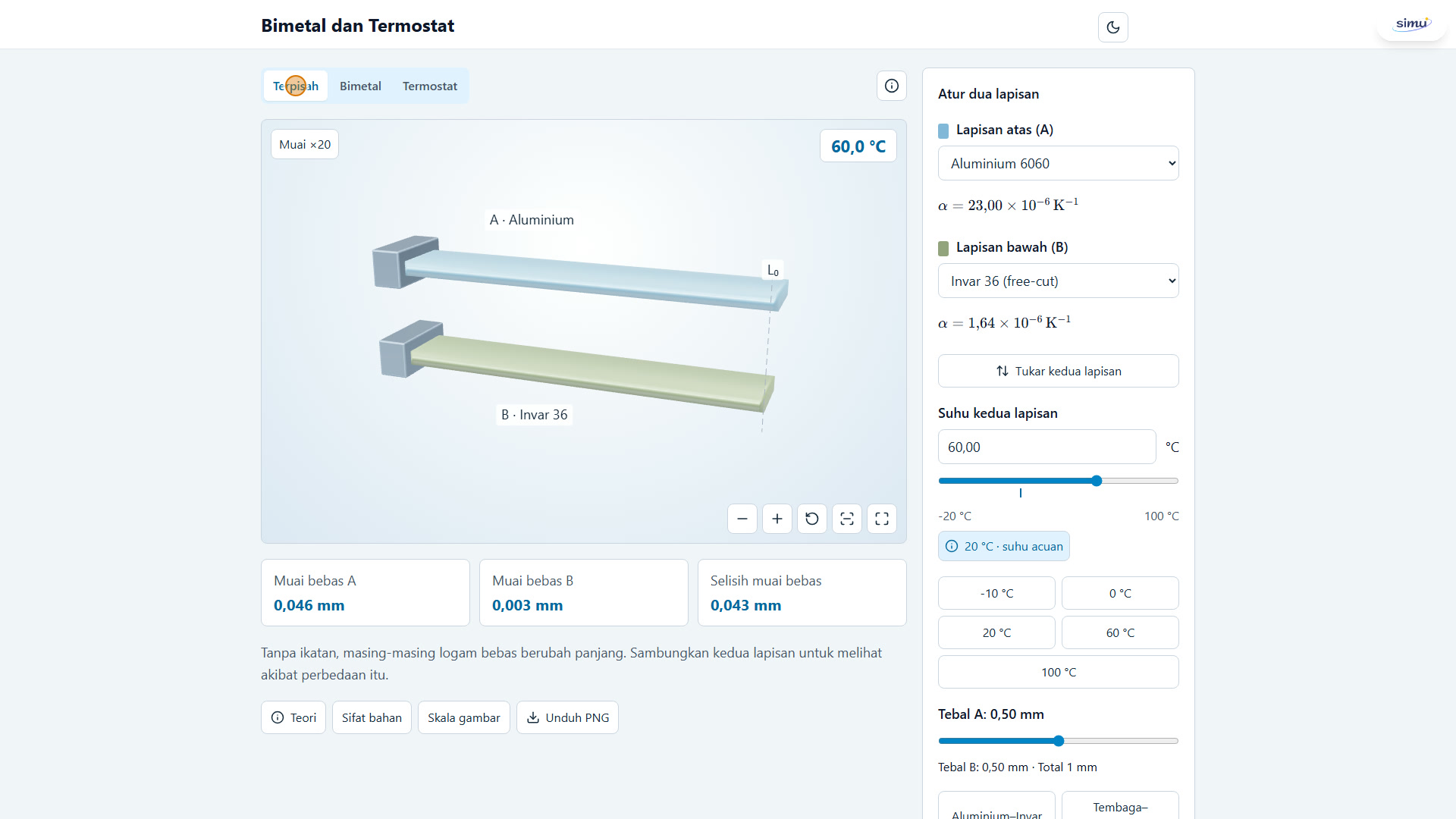

Perbandingan pemuaian bebas dua logam mandiri pada mode Terpisah: Aluminium memuai jauh lebih besar dibanding Invar saat dipanaskan ke 60 °C terhadap garis acuan L0.

Alihkan mode ke Bimetal. Perhatikan bahwa kedua lapisan kini terikat menyatu. Bilah langsung membengkok melengkung ke bawah dengan lendutan ujung sebesar $-0{,}500\,\text{mm}$ .
Klik tombol Tukar Lapisan sehingga Invar berada di atas dan Aluminium di bawah. Bilah seketika berbalik arah melengkung ke atas ( $+0{,}500\,\text{mm}$ ).

Eksperimen 2: Menguji Logam Sejenis (Membuktikan Syarat Bimetal)

Pada mode Bimetal, ubah Bahan A dan Bahan B menjadi Aluminium 6060.
Naikkan suhu secara bertahap hingga $100\ ^\circ\text{C}$ .
Perhatikan bentuk bilah: bilah tetap lurus sempurna (kelengkungan $\kappa = 0$ , lendutan $0{,}000\,\text{mm}$ ).
Ubah ketebalan lapisan A dari $0{,}50\,\text{mm}$ menjadi $0{,}20\,\text{mm}$ atau $0{,}80\,\text{mm}$ . Bilah tetap lurus!
Kesimpulan penting: Perbedaan ketebalan saja tanpa perbedaan jenis bahan tidak akan pernah menghasilkan keping bimetal yang melengkung.

Eksperimen 3: Menjelajah Suhu Dingin di Bawah Nol Derajat

Kembalikan pasangan bahan ke Aluminium (atas) dan Invar (bawah).
Geser slider suhu ke kiri melewati titik acuan $20\ ^\circ\text{C}$ menuju $-10\ ^\circ\text{C}$ .
Perhatikan bahwa $\Delta T$ bernilai negatif ( $-30\ ^\circ\text{C}$ ).
Karena Aluminium menyusut jauh lebih banyak daripada Invar, lapisan atas memendek drastis sehingga bilah kini melengkung ke atas ( $+0{,}375\,\text{mm}$ ).

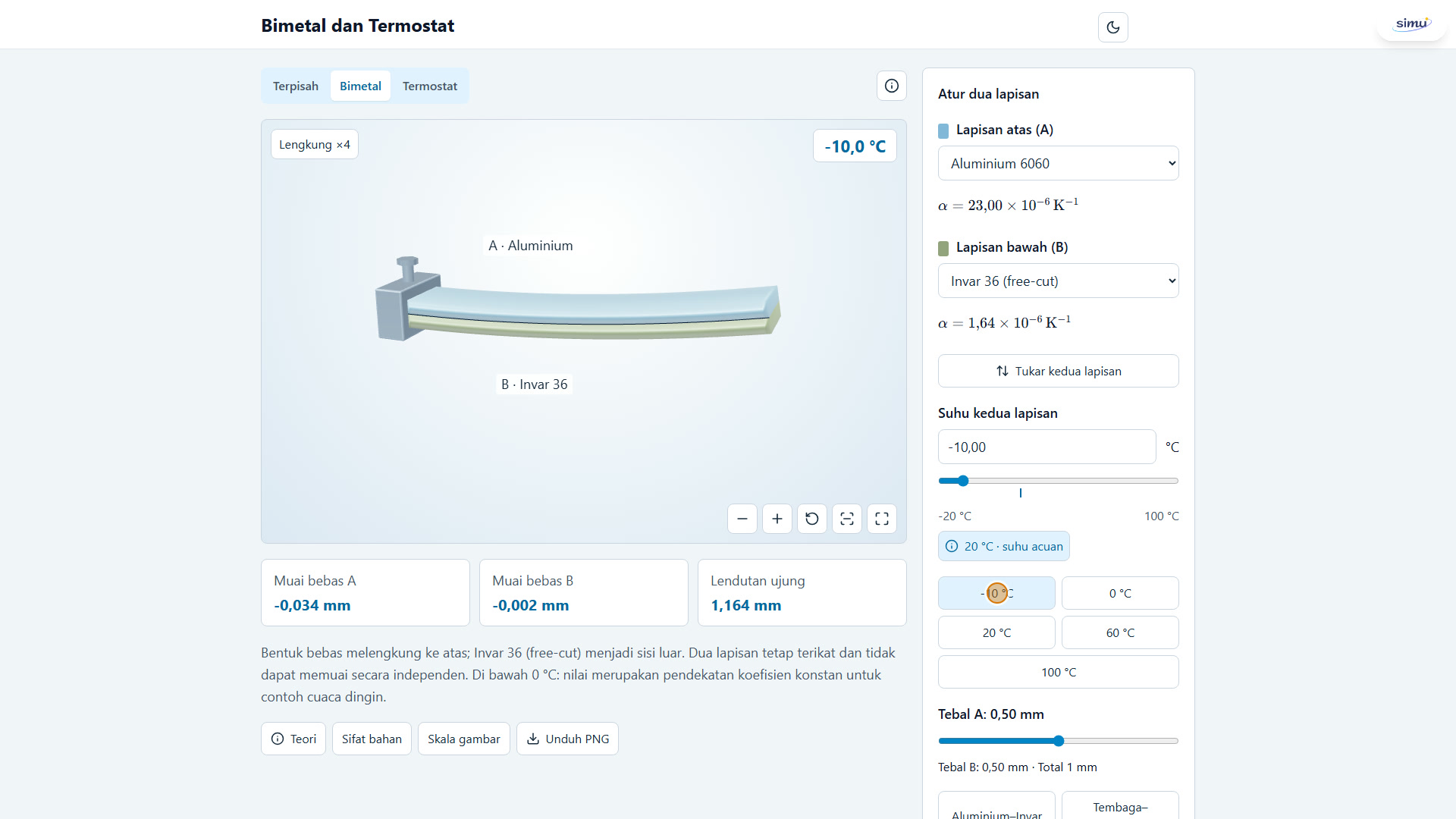

Fenomena pendinginan pada suhu -10 °C: pemendekan drastis pada lapisan Aluminium membalikkan arah kelengkungan bilah bimetal melengkung ke atas.

Fenomena ini membuktikan bahwa titik lurus bilah ditentukan oleh suhu fabrikasi acuan ( $20\ ^\circ\text{C}$ ), bukan titik beku air ( $0\ ^\circ\text{C}$ ).

Eksperimen 4: Menguji Sakelar Termostat Otomatis

Pilih mode Termostat.
Pasang Aluminium di atas, Invar di bawah, posisi kontak di atas, dan pratekan sebesar $0{,}30\,\text{mm}$ .
Pada suhu $20\ ^\circ\text{C}$ , perhatikan kontak berada dalam kondisi Tertutup (Closed). Kontak menekan bilah dengan gaya mekanis tertentu.
Naikkan suhu secara perlahan. Saat suhu mencapai titik ambang batas sekitar $44\ ^\circ\text{C}$ , lendutan ke bawah menarik bilah menjauh dari kontak atas.
Indikator berubah menjadi Terbuka (Open), sirkuit listrik terputus, dan celah jarak kontak mulai terbentuk.

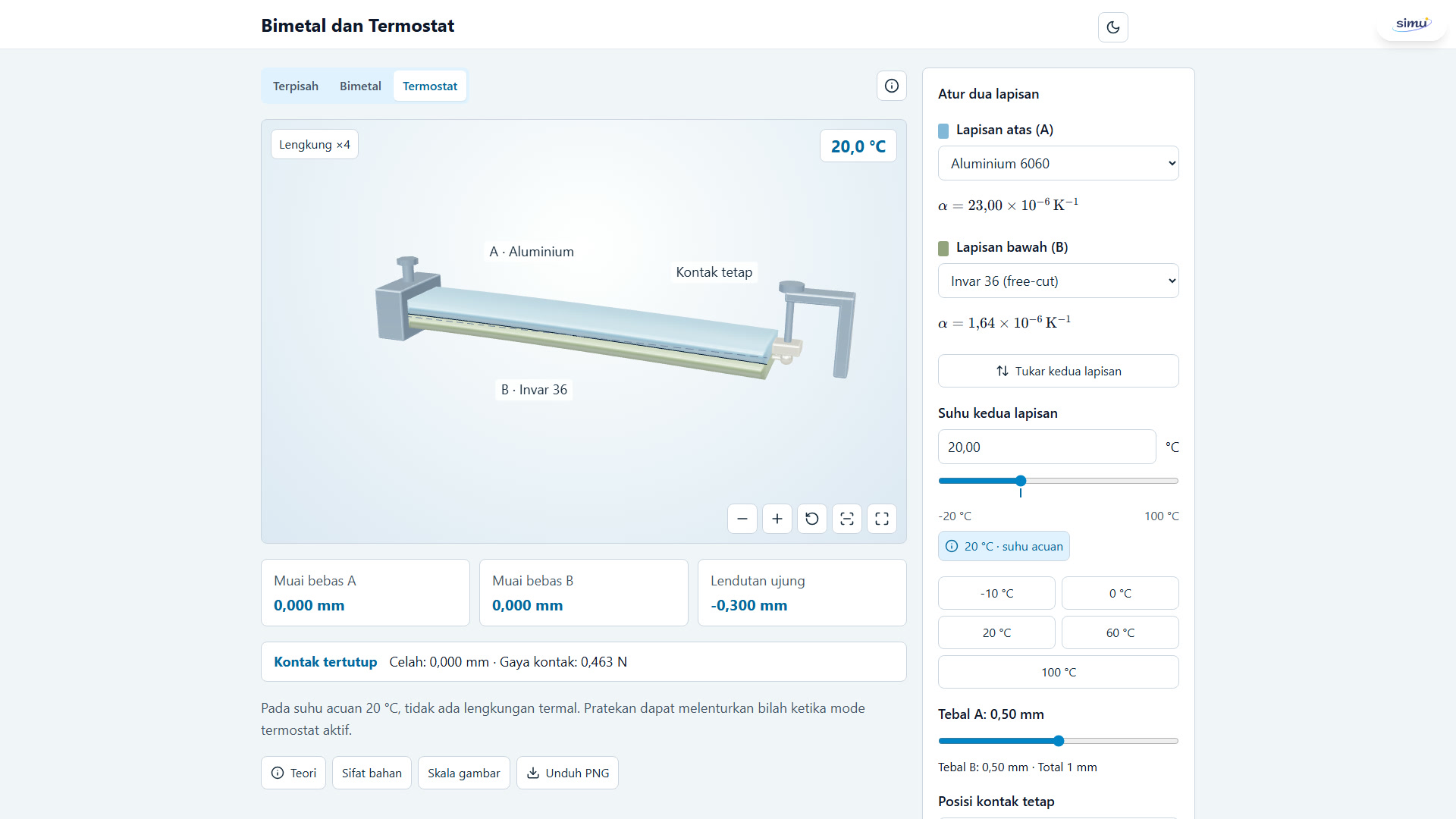

Mekanisme pembukaan kontak listrik termostat saat pemanasan mencapai titik ambang batas suhu, memutus aliran sirkuit secara otomatis.

Klik tombol Hangat lalu dingin untuk melihat simulasi siklus dinamis pemanasan dan pendinginan termostat secara otomatis.

4. Konsep yang Dibangun (Tabel Pindaian Cepat Guru)

Konsep Kunci	Penjelasan Fisis Intuitif	Miskonsepsi Umum yang Diluruskan
Penyebab Kelengkungan	Perbedaan laju muai ( $\alpha$ ) antara dua logam yang terikat erat memaksa bilah membengkok.	Mengira bilah melengkung karena logam bawah lebih berat atau karena gravitasi.
Arah Kelengkungan	Pada pemanasan, bilah melengkung ke arah logam yang memiliki koefisien muai lebih kecil.	Mengira bilah selalu melengkung ke bawah saat dipanaskan tanpa memperhatikan posisi lapisan bahan.
Suhu Acuan vs Titik Beku	Kelengkungan ditentukan oleh deviasi terhadap suhu fabrikasi bilah lurus ( $T_0 = 20\ ^\circ\text{C}$ ).	Siswa mengira bilah otomatis lurus pada $0\ ^\circ\text{C}$ (titik beku air).
Bahan Sejenis	Dua lapisan logam yang sama memuai secara seimbang sehingga bilah tetap lurus sempurna.	Anggapan bahwa keping bimetal dapat dibuat dari dua lapis logam sejenis asalkan tebalnya berbeda.
Lendutan Mekanis vs Termal	Pratekan kontak dapat membengkokkan bilah secara mekanis meskipun kelengkungan termal bernilai nol.	Mengira semua pembengkokan yang tampak pada termostat berasal dari efek pemuaian panas.

5. Keterkaitan Kurikulum / Silabus

Bagian ini memetakan integrasi simulasi ke dalam dokumen resmi Capaian Pembelajaran Kurikulum Merdeka (BSKAP):

Ilmu Pengetahuan Alam (IPA) SMP Kelas VII (Fase D)

Elemen: Pemahaman IPA (Pengukuran, Zat, dan Perubahannya).
Bab: Bab 3 — Suhu, Kalor, dan Pemuaian.
Tujuan Pembelajaran (TP IPA-D.PI12.4):
1. Menganalisis pengaruh kalor terhadap perubahan suhu dan wujud zat serta pemuaian zat padat, cair, dan gas.
2. Menyelidiki prinsip pemuaian zat padat pada keping bimetal dan memprediksi arah kelengkungan bilah berdasarkan data koefisien muai panjang berbagai logam.
3. Menganalisis penerapan prinsip pemuaian bimetal dalam teknologi kehidupan sehari-hari, seperti termostat setrika listrik, alarm kebakaran otomatis, dan termometer bimetal.

6. Ide Penerapan Pembelajaran di Kelas

Apersepsi “Mengapa Setrika Tidak Terbakar?”: Guru membawa setrika listrik atau menunjukkan gambar komponen dalam setrika. Guru memancing diskusi siswa: “Bagaimana setrika bisa mati sendiri saat sudah cukup panas dan menyala lagi saat mendingin tanpa ada mikroprosesor di dalamnya?”. Guru membuka simulasi Bimetal dan Termostat di proyektor untuk memperagakan keping sakelar di dalamnya.
Investigasi Prediksi Arah Lengkung Berkelompok: Guru membagikan tabel koefisien muai panjang (Aluminium, Tembaga, Kuningan, Baja, Invar). Setiap kelompok diberikan skenario acak: misalnya Tembaga di atas dan Baja di bawah pada suhu $80\ ^\circ\text{C}$ , atau Aluminium di atas dan Kuningan di bawah pada suhu $-15\ ^\circ\text{C}$ . Siswa memprediksi arah lengkung di lembar kerja, lalu memvalidasinya langsung menggunakan simulasi interaktif.
Eksplorasi Desain Sakelar Pemadam Kebakaran: Siswa ditantang mendesain termostat alarm kebakaran: sirkuit alarm harus tersambung (kontak menutup) saat suhu ruangan melonjak panas di atas $60\ ^\circ\text{C}$ . Siswa bereksplorasi menentukan apakah kontak sakelar harus diletakkan di sisi atas atau bawah bilah dan logam mana yang harus dipasang di lapisan atas.

7. Buka Simulasi

Uji coba dan eksplorasi simulasi interaktif ini secara langsung melalui peramban web tanpa memerlukan instalasi aplikasi tambahan:

👉 Buka Simulasi Bimetal dan Termostat
