Cara Menggunakan Simulasi Air dalam Wadah: Panduan Geometri Bangun Ruang, Penampang, dan Neraca Aliran

18 Oktober 202611 menit baca

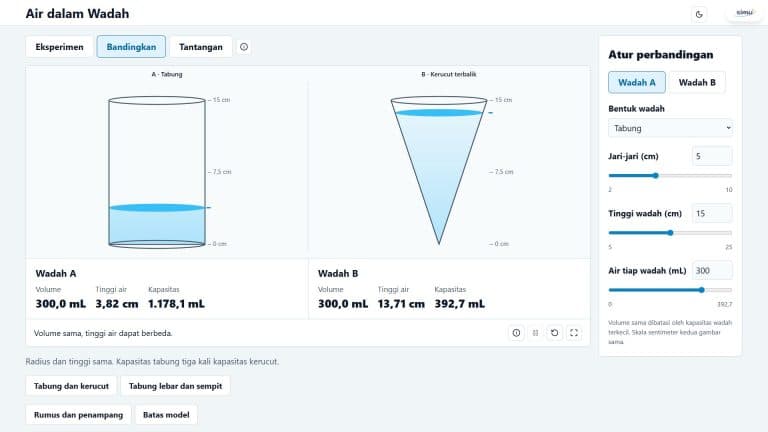

Simulasi interaktif Air dalam Wadah: perbandingan tinggi fluida pada berbagai bentuk wadah.

Pernahkah Anda menuangkan segelas air bervolume 300 mL ke dalam wadah tabung, lalu
memindahkannya ke dalam wadah kerucut terbalik atau balok sempit?
Sekalipun jumlah zat cair yang dituangkan sama persis, tinggi permukaan
air yang tampak di mata kita dapat berbeda secara drastis.

Ketinggian cairan tidak hanya dipengaruhi oleh seberapa banyak volume
yang dituangkan, melainkan sangat bergantung pada bentuk geometri wadah
serta luas penampang yang menopangnya. Pada tabung atau balok dengan
dinding tegak lurus, luas penampang bernilai konstan di setiap
ketinggian, sehingga pertambahan volume berbanding lurus secara linear
dengan kenaikan tinggi air. Namun pada wadah berbentuk kerucut terbalik,
luas penampang melebar seiring bertambahnya ketinggian, menyebabkan laju
kenaikan air melambat secara dramatis.

Melalui simulasi interaktif Air dalam
Wadah, guru dan peserta didik dapat membedah hubungan
matematis antara volume, luas penampang, tinggi permukaan cairan, laju
aliran debit, serta hukum kekekalan neraca fluida secara visual dan
intuitif.

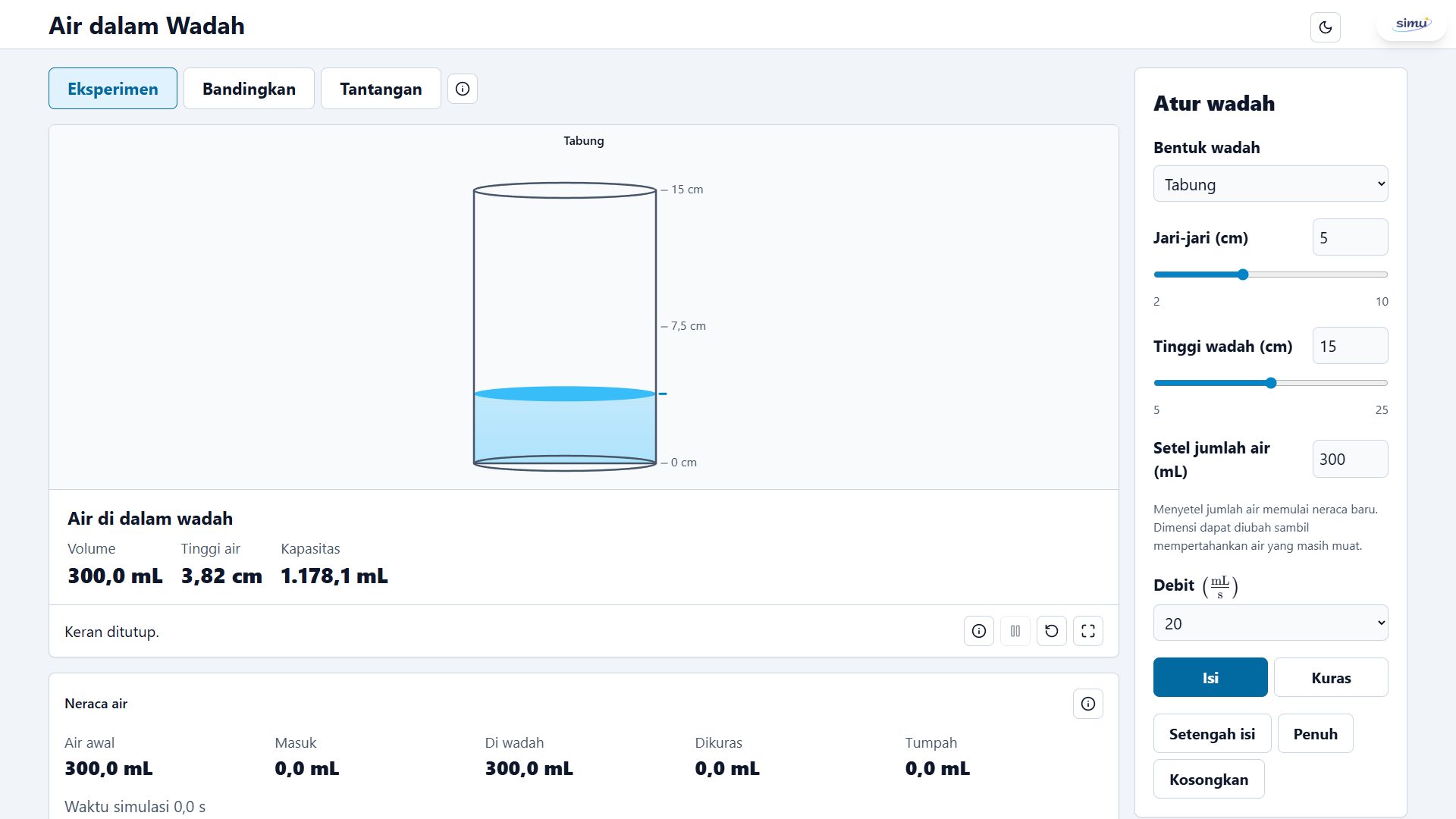

1. Mengenal
Antarmuka Simulasi Air dalam Wadah

Simulasi ini dirancang dengan antarmuka dua kolom yang bersih dan
responsif. Kolom kiri memuat kanvas visual wadah dua dimensi bergaris
ukur sentimeter, panel pembacaan angka dinamis, status aliran, serta
tabel neraca air. Kolom kanan menyediakan panel kontrol dimensi, pilihan
bentuk bangun ruang, pengaturan debit keran, dan ragam tantangan
prediksi.

Berikut adalah komponen utama pada antarmuka simulasi:

Bilah Navigasi Tiga Mode Aktivitas:
- Mode Eksperimen: Ruang eksplorasi bebas untuk
  memilih jenis wadah (Tabung, Balok, Kerucut terbalik), menyetel dimensi
  fisik, mengontrol aliran debit keran (Isi, Kuras, Setengah isi, Penuh,
  Kosongkan), serta memantau tabel neraca konservasi air.
- Mode Bandingkan: Menampilkan dua wadah berdampingan
  (Wadah A dan Wadah B) dengan skala sentimeter yang identik, memungkinkan
  pengamatan langsung bagaimana volume air yang sama menghasilkan tinggi
  permukaan yang berbeda pada bentuk dan radius yang berlainan.
- Mode Tantangan: Modul kuis interaktif yang menguji
  intuisi spasial dan perhitungan matematis peserta didik melalui tiga
  kategori soal: prediksi tinggi dan isi, perubahan skala dimensi, serta
  prediksi luapan tumpahan air.
Kanvas Visual dan Garis Ukur:
- Menampilkan gambar penampang depan wadah lengkap dengan animasi zat
  cair berwarna biru toska jernih.
- Garis batas kapasitas maksimum ditandai dengan garis
  putus-putus.
- Dilengkapi skala ukur sentimeter vertikal di sisi samping wadah
  untuk mempermudah pembacaan ketinggian air secara langsung.
Panel Hasil Pengukuran:
- Volume: Jumlah air aktual yang tersimpan di dalam
  wadah saat ini dalam satuan mililiter (mL).
- Tinggi air: Ketinggian kolom cairan dihitung dari
  dasar wadah dalam satuan sentimeter (cm).
- Kapasitas: Volume maksimum yang mampu ditampung
  wadah sebelum air mulai meluap tumpah.
Tabel Neraca Air (Mode Eksperimen):
- Menampilkan rincian debit fluida secara real-time: Air
  awal, Masuk (dari keran), Di
  wadah (volume tersisa), Dikuras, dan
  Tumpah (kelebihan air saat penuh).
Panel Kontrol Samping (Wadah dan Aliran):
- Pemilih Bentuk Wadah: Dropdown pilihan
  Tabung, Balok, dan Kerucut terbalik.
- Pengatur Dimensi: Slider dan kotak input numerik
  untuk jari-jari/radius atas (2–10 cm), panjang (2–20 cm),
  lebar (2–20 cm), serta tinggi wadah (5–25 cm).
- Pengatur Debit Aliran: Pilihan laju alir debit
  keran 5, 20, 50, atau
  100 mL/s.
- Tombol Aksi Aliran: Tombol interaktif Isi,
  Kuras, Setengah isi, Penuh, dan
  Kosongkan.

2. Landasan Teori dan
Formulasi Matematis

A. Kesetaraan Satuan Volume
Metrik

Dalam ilmu ukur ruang dan fisika fluida, volume zat cair dinyatakan
dalam satuan liter atau mililiter, sedangkan ukuran geometri wadah
diukur dalam sentimeter. Terdapat kesetaraan fundamental antara ukuran
metrik panjang dan kapasitas volume zat cair:

1 cm³ = 1 mL

1 liter = 1000 mL = 1000 cm³ = 1 dm³

Oleh karena itu, setiap hasil perhitungan volume geometri dalam cm³ secara langsung setara dengan
angka volume air dalam mL.

B. Rumus Kapasitas
dan Volume Permukaan Air

1. Wadah Tabung (Silinder
Tegak)

Tabung memiliki alas dan penampang horizontal berbentuk lingkaran
dengan jari-jari r yang
seragam di seluruh ketinggian wadah H:

V_maks = π × r² × H

Ketinggian air h untuk
volume cairan V di dalam
tabung berbanding lurus secara linear:

h = \frac{V}{\pi \times r^2}

2. Wadah Balok (Prisma
Persegi Panjang)

Balok memiliki penampang horizontal berbentuk persegi panjang dengan
ukuran panjang p dan lebar
l:

V_maks = p × l × H

Ketinggian air h untuk
volume cairan V di dalam balok
dirumuskan:

h = \frac{V}{p \times l}

3. Wadah Kerucut Terbalik

Kerucut terbalik memiliki puncak lancip di bagian dasar bawah (h = 0) dan lingkaran terlebar dengan
radius R pada bibir atas wadah
(h = H). Kapasitas
maksimum kerucut adalah tepat sepertiga dari kapasitas tabung yang
memiliki radius dan tinggi sama:

V_{\text{maks}} = \frac{1}{3} \times \pi \times R^2 \times H

Berdasarkan prinsip kesebangunan segitiga pada penampang tegak,
radius permukaan air r_h pada
sembarang ketinggian h
memenuhi perbandingan:

\frac{r_h}{R} = \frac{h}{H} \implies r_h = \frac{R}{H} \times h

Sehingga volume air V(h) sebagai fungsi dari
tinggi air h adalah:

V(h) = \frac{1}{3} \times \pi \times r_h^2 \times h = \frac{\pi \times R^2 \times h^3}{3 \times H^2} = V_{\text{maks}} \times \left(\frac{h}{H}\right)^3

Jika kita ingin mencari ketinggian air h dari volume cairan yang diketahui
V, kita menarik akar pangkat
tiga:

h = H \times \sqrt[3]{\frac{V}{V_{\text{maks}}}} = H \times \sqrt[3]{\frac{3 \times V}{\pi \times R^2 \times H}}

C. Persamaan Neraca
Kekekalan Massa Air

Massa zat cair bersifat kekal dan fluida dianggap tak termampatkan.
Setiap tetes air yang dimasukkan ke dalam sistem harus dapat
dipertanggungjawabkan keberadaannya:

V₀ + V_masuk = V_wadah + V_kuras + V_tumpah

Keterangan:

V₀: Volume air
awal saat neraca dimulai.
V_masuk = Q × Δt:
Total air yang dialirkan dari keran dengan debit Q selama rentang waktu Δt.
V_wadah: Volume
air yang saat ini berada di dalam batas fisik wadah (0 ≤ V_wadah ≤ V_maks).
V_kuras:
Akumulasi volume air yang telah dikeluarkan melalui proses
pengurasan.
V_tumpah:
Akumulasi volume air yang meluap ke luar wadah akibat pengisian yang
melampaui kapasitas maksimum.

3. Panduan Langkah
Eksplorasi Interaktif

Eksperimen
1: Mengamati Pengisian Tabung dan Neraca Konservasi Air

Buka simulasi pada tab Eksperimen.
Biarkan parameter wadah pada pengaturan standar: bentuk
Tabung, jari-jari r = 5 cm, dan tinggi H = 15 cm.
Periksa panel hasil pengukuran: kapasitas wadah tercatat sebesar:
V_maks = π × 5² × 15 ≈ 1178, 1 mL
Pada kondisi air awal 300 mL,
tinggi kolom air menunjukkan nilai: $h = \frac{300}{\pi \times 5^2} \approx 3{,}82\ \text{cm}$
Klik tombol Isi untuk membuka keran dengan debit
20 mL/s.
Amati pergerakan air: permukaan air naik secara konstan seiring
waktu.
Klik tombol Penuh untuk langsung mengisi wadah
hingga mencapai kapasitas 1178, 1 mL
dengan tinggi air tepat 15, 00 cm.
Sekarang klik tombol Isi selama beberapa detik saat
wadah sudah penuh. Perhatikan bahwa volume di dalam wadah tidak dapat
bertambah lagi, melainkan kolom Tumpah pada tabel
Neraca air mulai bertambah secara presisi sesuai debit
aliran keran.

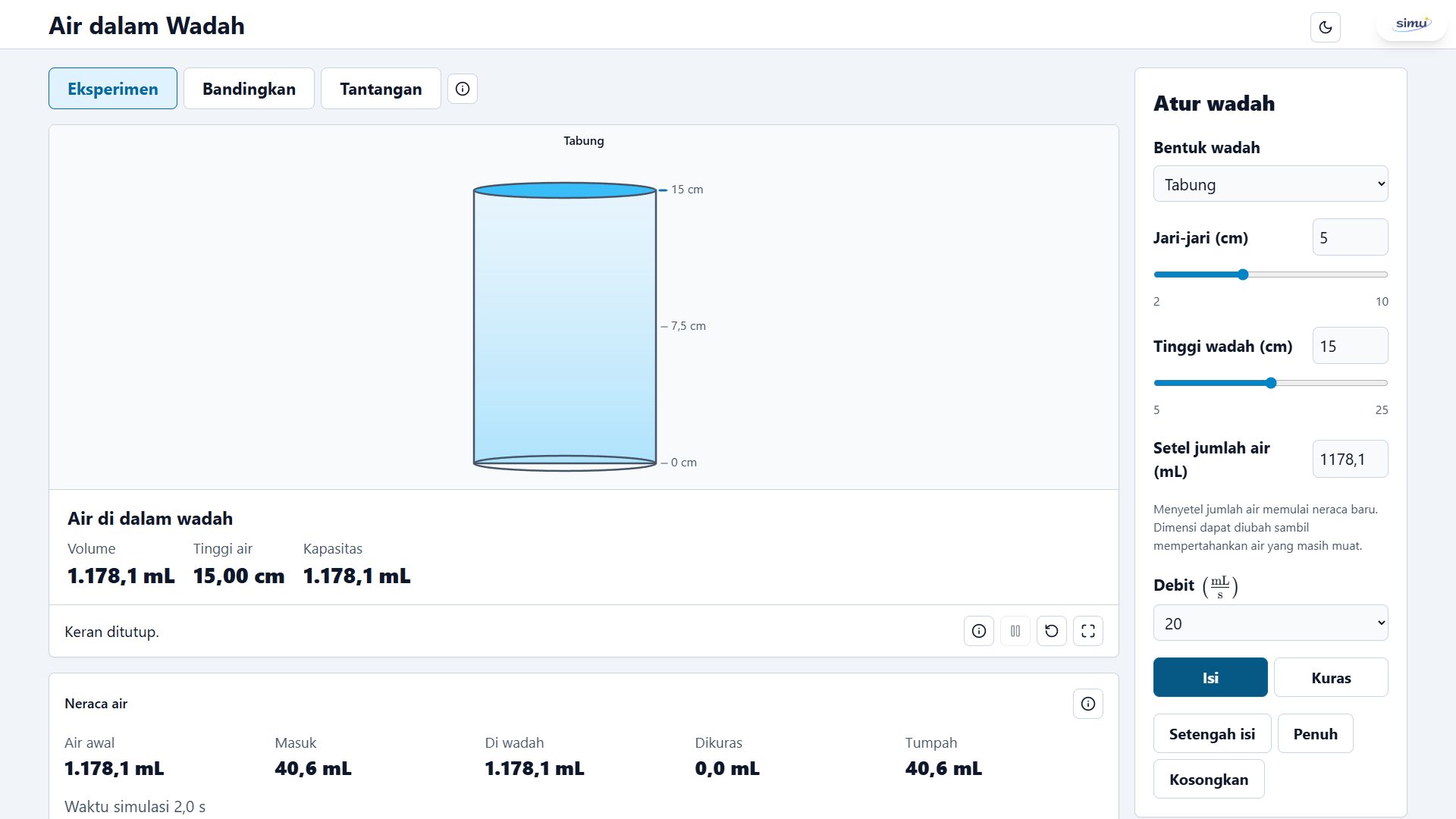

Eksperimen Wadah Penuh dan Neraca Air — Kondisi wadah tabung
terisi penuh dengan pencatatan air tumpah secara otomatis pada tabel
neraca air

Eksperimen
2: Menyelidiki Non-Linearitas Wadah Kerucut Terbalik

Tetap berada di tab Eksperimen, klik dropdown
Bentuk wadah dan pilih Kerucut terbalik.
Tetapkan radius atas R = 5 cm dan tinggi wadah H = 15 cm.
Perhatikan kapasitas wadah kerucut terbalik: $V_{\text{maks}} = \frac{1}{3} \times \pi \times 5^2 \times 15 \approx 392{,}7\ \text{mL}$
Masukkan jumlah air awal 300 mL
melalui kolom Setel jumlah air.
Amati nilai ketinggian air pada panel pengukuran: $h = 15 \times \sqrt[3]{\frac{300}{392{,}7}} \approx 15 \times 0{,}914 = 13{,}71\ \text{cm}$
Bandingkan dengan tabung pada Eksperimen 1: pada volume air yang
sama (300 mL), tinggi air pada kerucut
terbalik mencapai 13, 71 cm (hampir
menyentuh bibir atas wadah), sedangkan pada tabung tingginya hanya 3, 82 cm.
Klik tombol Rumus dan penampang di bilah bawah
untuk melihat proyeksi lingkaran air di dalam lingkaran atas wadah
beserta penurunan rumusnya.

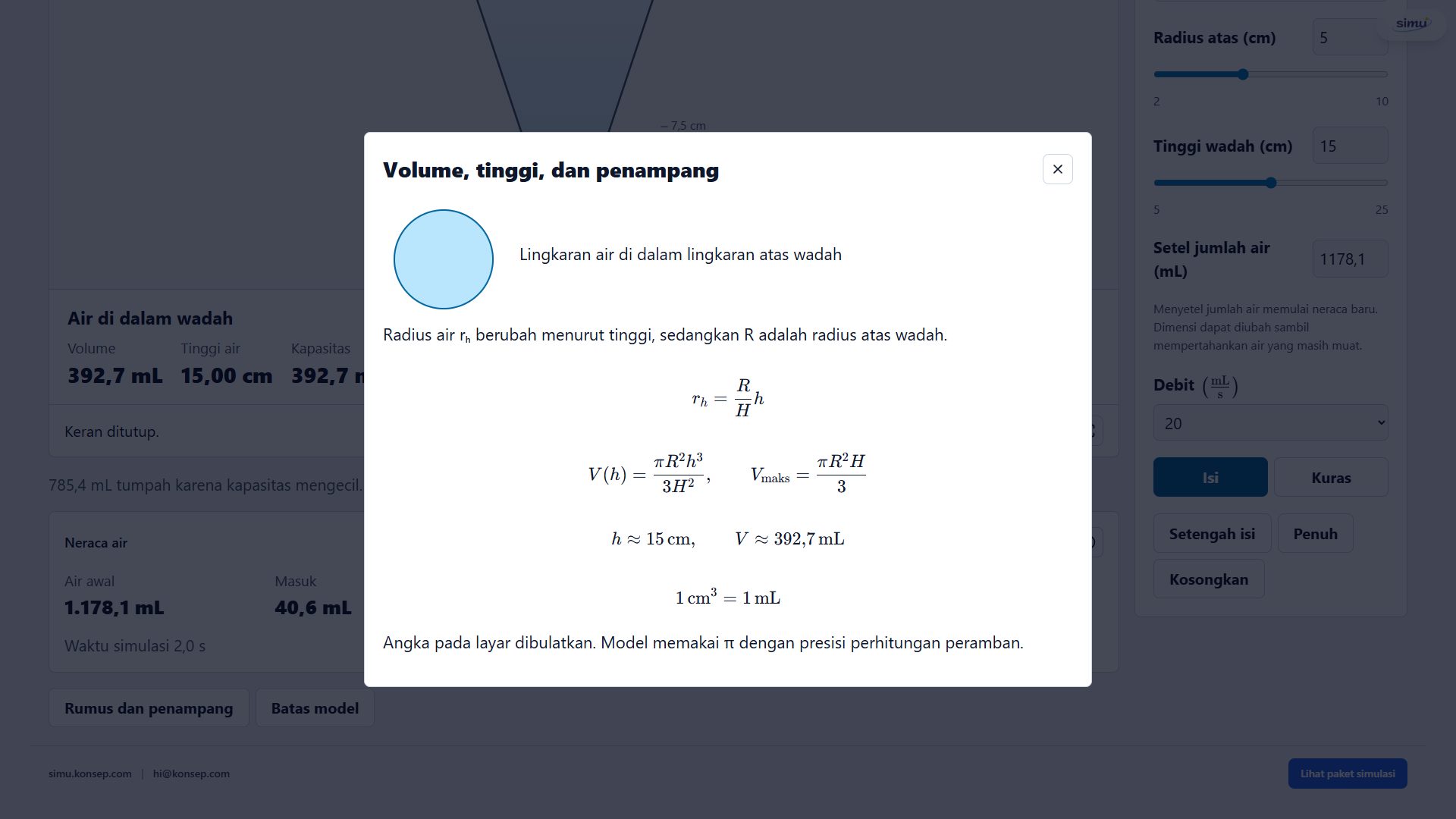

Penampang dan Formulasi Kerucut Terbalik — Modal penjelasan
rumus dan proyeksi penampang lingkaran air pada wadah kerucut
terbalik

Eksperimen
3: Membandingkan Dua Wadah dengan Volume Sama

Klik pada tab Bandingkan.
Klik tombol preset Tabung dan kerucut. Kedua wadah
disetel dengan radius 5 cm dan tinggi
15 cm, serta keduanya diisi air
sebanyak 300 mL.
Perhatikan visualisasi kedua wadah yang diletakkan berdampingan
dengan skala sentimeter yang sama. Peserta didik dapat melihat secara
visual mengapa air dalam kerucut tampak begitu tinggi dibandingkan air
dalam tabung.
Selanjutnya, klik tombol preset Tabung lebar dan
sempit. Wadah A memiliki jari-jari 5 cm, sedangkan Wadah B memiliki jari-jari
3 cm. Keduanya diisi air sebanyak 300 mL.
Amati perbandingan tinggi air:
- Wadah A (lebar): h_A ≈ 3, 82 cm.
- Wadah B (sempit): $h_B = \frac{300}{\pi
  \times 3^2} \approx 10{,}61\ \text{cm}$.
Kesimpulan visual: semakin sempit penampang wadah, semakin tinggi
kolom cairan yang dibutuhkan untuk memuat volume yang sama.

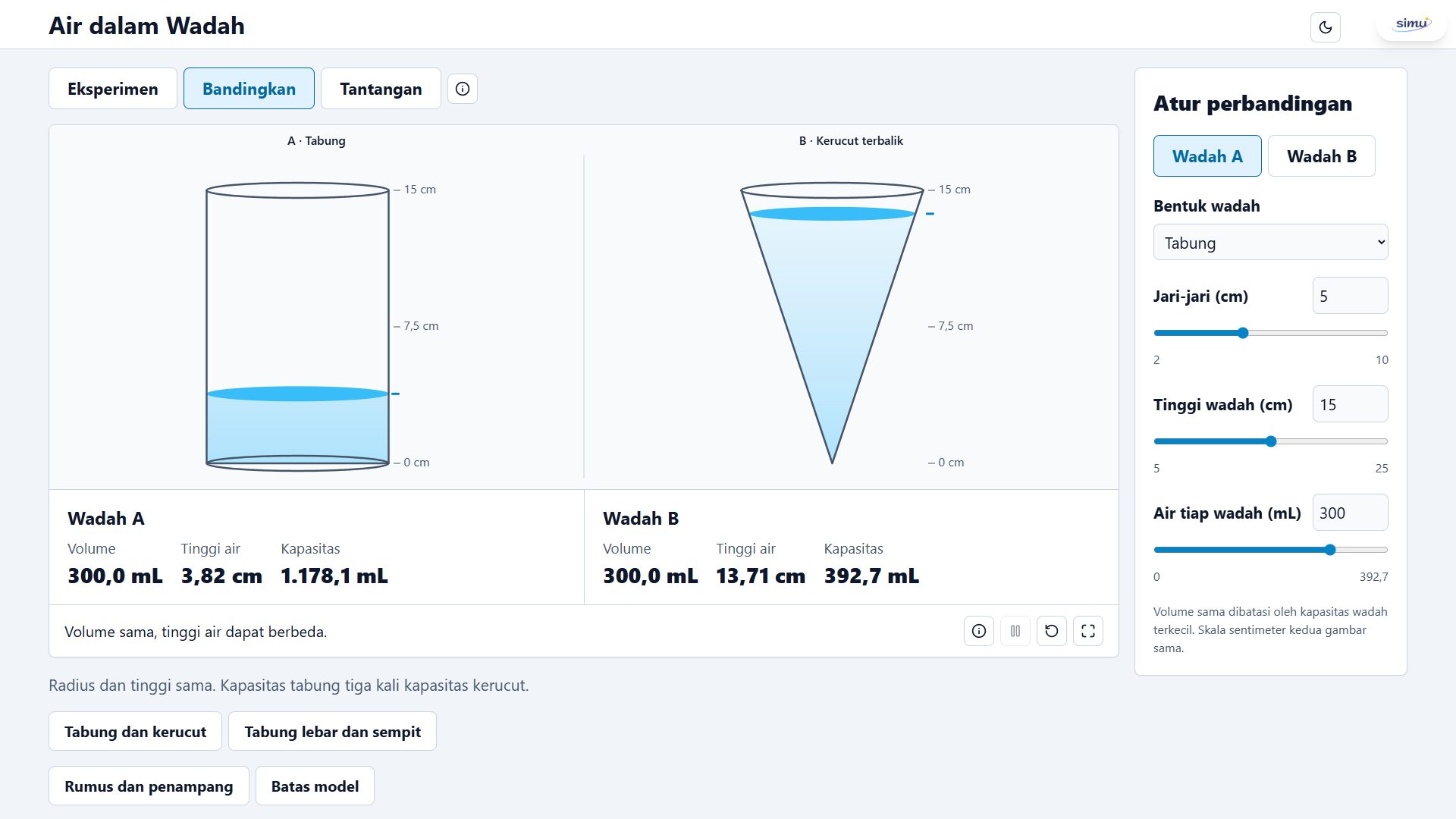

Mode Bandingkan Dua Wadah — Perbandingan visual wadah tabung
dan kerucut terbalik yang diisi volume air yang sama

Eksperimen 4:
Menguji Prediksi pada Mode Tantangan

Beralih ke tab Tantangan.
Pilih jenis tantangan dari menu dropdown: Tinggi dan isi,
Perubahan dimensi, atau Prediksi tumpahan.
Pada tantangan Tinggi dan isi, baca pernyataan soal,
misalnya: “Tinggi air 50% dari tinggi wadah. Berapa persen kapasitas
yang terisi?”.
Amati bentuk wadah yang ditampilkan di kanvas:
- Jika wadah berupa tabung atau balok, jawabannya adalah 50% (karena luas penampang konstan).
- Jika wadah berupa kerucut terbalik, jawabannya adalah: $\left(\frac{1}{2}\right)^3 \times 100\% = \frac{1}{8} \times 100\% = 12{,}5\%$
Klik salah satu tombol pilihan jawaban. Simulator akan langsung
memberikan konfirmasi warna hijau (“Benar.”) atau merah (“Belum
tepat.”).
Klik tombol Lihat pembahasan untuk memeriksa
langkah penurunan rumus matematis secara mendalam.

4. Konsep yang
Dibangun (Tabel Pindaian Cepat Guru)

Konsep Kunci	Penjelasan Intuitif	Miskonsepsi Siswa yang Diluruskan
Kesetaraan 1 cm³ = 1 mL	Satu sentimeter kubik ruang geometri dapat menampung tepat satu mililiter zat cair.	Mengira satuan volume geometri (cm³) berbeda rumus perhitungannya dengan volume zat cair (mL atau liter).
Pengaruh Luas Penampang	Pada wadah berdinding tegak (tabung dan balok), kenaikan tinggi air berbanding lurus dengan pertambahan volume karena penampangnya konstan.	Beranggapan bahwa pada semua wadah, menuangkan air dengan debit konstan akan menaikkan permukaan air dengan laju yang selalu sama.
Karakteristik Wadah Kerucut Terbalik	Karena penampang melebar ke atas, pertambahan tinggi mula-mula berlangsung sangat cepat di dasar yang sempit, lalu melambat drastis di bagian atas.	Mengira bahwa jika tinggi air mencapai setengah tinggi kerucut terbalik ( $h = \frac{1}{2}H$ ), maka volume air sudah terisi setengah kapasitasnya (50%). Padahal volumenya baru terisi $\frac{1}{8}$ atau 12, 5%.
Rasio Kapasitas Tabung vs Kerucut	Kerucut terbalik dengan radius dan tinggi yang sama hanya mampu menampung tepat sepertiga ( $\frac{1}{3}$ ) volume tabung.	Mengabaikan faktor sepertiga pada rumus kerucut atau mengira kerucut berkapasitas separuh dari tabung.
Kekekalan Neraca Fluida	Total air awal ditambah air masuk dari keran selalu sama dengan air tersimpan, air dikuras, dan air yang tumpah.	Mengira air yang meluap hilang dari hitungan sistem atau mengira volume di dalam wadah dapat melebihi kapasitas fisiknya.

5. Pemetaan Kurikulum
Merdeka (Standar BSKAP)

Simulasi ini dirancang secara khusus untuk memenuhi Capaian
Pembelajaran (CP) dalam dokumen resmi Keputusan Kepala BSKAP
Kemendikbudristek Nomor 046/H/KR/2025 Lampiran II:

Matematika SMP Kelas IX (Fase
D)

Elemen: Pengukuran dan Geometri.
Capaian Pembelajaran (CP Pengukuran Fase D, Hal.
117):
- Di akhir Fase D, peserta didik dapat menentukan luas permukaan dan
  volume bangun ruang (prisma, tabung, bola, limas, dan kerucut) serta
  menyelesaikan masalah yang berkaitan dengannya.
- Peserta didik mampu menjelaskan pengaruh perubahan secara
  proporsional dari bangun datar dan bangun ruang terhadap ukuran panjang,
  besar sudut, luas, dan/atau volume.
Tujuan Pembelajaran (TP) yang Didukung:
1. Menemukan dan menerapkan rumus volume bangun ruang sisi datar
  (balok) dan sisi lengkung (tabung dan kerucut) dalam konteks penampungan
  zat cair.
2. Menganalisis hubungan antara perubahan dimensi (panjang, lebar,
  jari-jari, tinggi) terhadap perubahan volume dan kapasitas wadah.
3. Membandingkan volume air yang sama pada bangun ruang yang berbeda
  untuk membangun penalaran spasial dan proporsional.
4. Menyelidiki hubungan laju debit aliran fluida terhadap pertambahan
  volume zat cair per satuan waktu.
Integrasi ke Modul Ajar:
- Simulasi ini berfungsi optimal sebagai media laboratorium virtual
  pada tahapan eksplorasi konsep dalam model pembelajaran Discovery
  Learning atau Problem-Based Learning (PBL).
- Dapat diintegrasikan langsung ke dalam Lembar Kerja Peserta Didik
  (LKPD) virtual untuk melatih keterampilan mengestimasi, mengukur, serta
  menguji prediksi perubahan dimensi ruang secara mandiri.

6. Ide Penerapan
Pembelajaran di Kelas

Apersepsi “Misteri Gelas yang Tertipu Mata”:
Guru menyiapkan dua wadah nyata di depan kelas: satu silinder sempit dan
satu mangkuk/wadah lebar. Guru menuangkan air bervolume 300 mL menggunakan gelas ukur ke kedua wadah
tersebut. Guru menanyakan kepada siswa: “Mengapa wadah yang sempit
tampak memiliki air yang jauh lebih banyak daripada wadah yang lebar,
padahal volumenya sama?”. Setelah siswa menyampaikan praduga, guru
membuka simulasi mode Bandingkan (Tabung lebar dan
sempit) untuk membedah konsep luas penampang dan tinggi
cairan.
Aktivitas Investigasi LKPD “Teka-Teki Kerucut Setengah
Tinggi”: Guru memberikan tantangan penyelidikan kepada kelompok
siswa: “Jika sebuah wadah kerucut terbalik diisi air hingga mencapai
tepat setengah dari tingginya ($h =
\frac{1}{2}H$), apakah wadah tersebut sudah terisi separuh dari
kapasitasnya?”. Siswa diminta membuat hipotesis, kemudian
mengujinya langsung menggunakan mode Eksperimen dan tab
Tantangan di simulasi. Siswa akan menemukan fakta
mengejutkan bahwa air baru terisi 12, 5%, lalu mendiskusikan penurunan rumus
pangkat tiga $\left(\frac{h}{H}\right)^3$ melalui tombol
Rumus dan penampang.
Tantangan Rekayasa “Mencegah Tumpahan Air dengan
Pengaturan Debit”: Siswa diberikan skenario rekayasa: sebuah
wadah tabung bervolume 1000 mL sedang
diisi keran dengan debit 50 mL/s. Siswa
diminta menghitung berapa detik waktu yang dibutuhkan sebelum air mulai
tumpah. Siswa kemudian memverifikasi hasil hitungannya dengan
menjalankan stopwatch internal pada simulasi dan memeriksa tabel
Neraca air.

7. Buka Simulasi

Gunakan simulasi interaktif ini langsung melalui peramban web pada
komputer, tablet, maupun ponsel pintar tanpa perlu memasang aplikasi
tambahan:

👉 Buka
Simulasi Air dalam Wadah

Cara Menggunakan Simulasi Air dalam Wadah: Panduan Geometri Bangun Ruang, Penampang, dan Neraca Aliran

1. Mengenal
Antarmuka Simulasi Air dalam Wadah
