Cara Menggunakan Simulasi Mesin 4 Silinder: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda bertanya-tanya, bagaimana mesin mobil berbahan bakar bensin dapat melaju kencang dengan putaran mesin yang begitu halus, bertenaga, dan minim getaran? Di balik kap mesin kendaraan roda empat, terdapat sebuah mahakarya mekanika dan termodinamika: mesin empat silinder segaris (inline-4).

Dalam pembelajaran fisika di sekolah, konsep motor bakar sering kali dipelajari sebatas siklus empat langkah pada satu silinder tunggal: hisap, kompresi, usaha, dan buang. Namun, dalam kenyataan fisis, mesin dengan satu silinder tunggal akan menghasilkan getaran yang sangat kasar dan hentakan daya yang tersendat-sendat. Hal ini terjadi karena dari total dua putaran penuh poros engkol ($720^\circ$), hanya ada satu langkah usaha berdurasi $180^\circ$ yang menghasilkan daya, sedangkan $540^\circ$ sisanya mengandalkan momentum inersia.

Lantas, bagaimana para insinyur mengatasi masalah tersebut? Kuncinya terletak pada penggabungan empat silinder yang bekerja secara bergantian dengan urutan pengapian (firing order) yang presisi. Melalui Simulasi Cara Kerja Mesin 4 Silinder, murid dan guru dapat membedah langsung kinematika poros engkol, sinkronisasi katup DOHC, percikan busi, serta grafik langkah $720^\circ$ dalam model tiga dimensi yang interaktif.

---

Mengenal Layar Simulasi

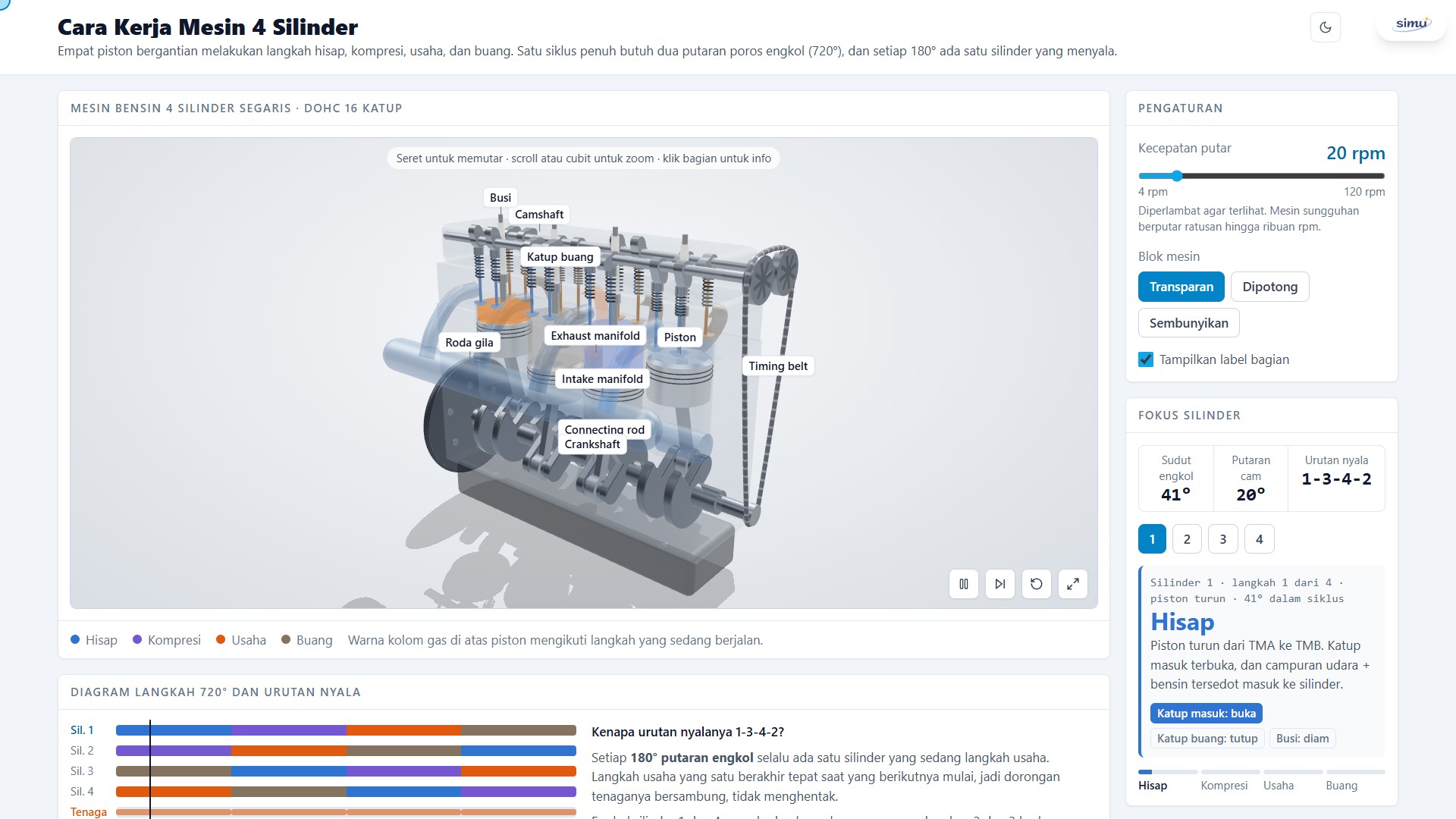

Saat membuka Simulasi Cara Kerja Mesin 4 Silinder, antarmuka menyajikan ruang kerja tiga dimensi dengan berbagai panel analisis data:

1. Panggung Model 3D Interaktif

Panggung utama menampilkan mesin bensin 4 silinder segaris DOHC 16 katup yang rendered secara fotorealistik: – Interaksi Kamera Bebas: Seret layar untuk memutar sudut pandang (orbit), geser dengan klik kanan untuk menggeser (pan), dan scroll roda tetikus atau cubit layar untuk memperbesar (zoom). – Komponen Bergerak: Menampilkan gerakan piston, stang seher (connecting rod), poros engkol (crankshaft), roda gila (flywheel), sabuk bergigi (timing belt), serta poros nok ganda (dual camshaft) yang membuka katup masuk dan katup buang. – Warna Kolom Gas: Ruang di atas setiap piston memancarkan warna dinamis sesuai langkah yang sedang dijalaninya: – Biru: Langkah Hisap – Ungu: Langkah Kompresi – Oranye Menyala: Langkah Usaha (disertai percikan api busi) – Abu-abu / Cokelat: Langkah Buang – Tombol Kontrol Panggung (Pojok Kanan Bawah): – Putar / Jeda: Menghentikan atau melanjutkan putaran mesin. – Langkah Berikutnya: Memajukan mesin tepat satu langkah langkah ($180^\circ$ putaran engkol). – Kembalikan Sudut Pandang: Mengatur ulang posisi kamera ke perspektif isometrik ideal. – Layar Penuh: Menampilkan simulasi ke mode satu layar penuh.

2. Panel Pengaturan (Kanan Atas)

• Slider Kecepatan Putar (RPM): Mengatur kecepatan simulasi dari 4 rpm hingga 120 rpm. Mesin sengaja diperlambat agar gerak katup, busi, dan pergerakan piston dapat diamati secara mendalam oleh mata manusia.
• Pilihan Blok Mesin:
  • Transparan: Blok silinder dibuat bening agar jeroan mesin terlihat jelas saat mesin berputar utuh.
  • Dipotong (Cutaway): Membelah separuh dinding silinder untuk memperlihatkan penampang piston, ring piston, dan dinding liner.
  • Sembunyikan: Menghilangkan seluruh blok luar agar fokus tertuju murni pada sistem engkol dan mekanisme katup.
• Checkbox Label Bagian: Menampilkan penunjuk teks melayang di atas setiap komponen mesin.

3. Panel Fokus Silinder dan Semua Silinder (Kanan Bawah)

• Indikator Sudut Engkol: Menampilkan posisi sudut crankshaft ($0^\circ - 720^\circ$) dan putaran camshaft ($0^\circ - 360^\circ$).
• Pemilihan Silinder (1, 2, 3, 4): Menyorot silinder tertentu untuk membaca langkah yang sedang berjalan, arah gerak piston (naik/turun), status katup masuk/buang (buka/tutup), dan status busi.
• Bilah Kemajuan Langkah (Stroke Progress): Menampilkan persentase perjalanan langkah dalam 4 segmen.
• Tabel Semua Silinder Sekarang: Memberikan rangkuman status real-time keempat silinder secara serentak.

4. Diagram Langkah 720° dan Urutan Nyala (Bawah)

• Grafik Batang 4 Silinder: Memetakan urutan langkah keempat silinder sepanjang siklus $720^\circ$.
• Garis Kursor Vertikal: Bergerak menyusuri grafik untuk menunjukkan sudut saat ini.
• Baris Tenaga (Power Delivery): Menggambarkan kapan dorongan daya terjadi sepanjang siklus.
• Penjelasan Fisis: Menjelaskan alasan pemilihan urutan pengapian 1-3-4-2 dan kinematika poros engkol flat-plane.

---

Fenomena Nyata dan Landasan Fisis

Mengapa mesin mobil pada umumnya memiliki 4 silinder dan tidak menggunakan silinder tunggal besar? Dua prinsip fisis utama mendasari rancangan ini:

1. Pembagian Siklus Termodinamika dan Kontinuitas Tenaga

Motor bakar empat langkah bekerja berdasarkan Siklus Otto. Satu siklus termodinamika lengkap memerlukan dua kali putaran poros engkol atau $720^\circ$:

Di mana $N$ adalah jumlah silinder: – Pada mesin 1 silinder: Langkah usaha hanya terjadi setiap $720^\circ$ engkol. Mesin menghasilkan hentakan tenaga selama $180^\circ$, lalu mengalami “jeda kosong” sepanjang $540^\circ$ di mana mesin kehilangan kecepatan. – Pada mesin 4 silinder ($N = 4$):

Karena setiap langkah usaha berdurasi tepat $180^\circ$ (piston bergerak dari Titik Mati Atas ke Titik Mati Bawah), maka langkah usaha silinder yang satu berakhir persis saat langkah usaha silinder berikutnya dimulai. Hasilnya adalah dorongan tenaga yang bersambung rapat $100\%$ tanpa ada celah kosong.

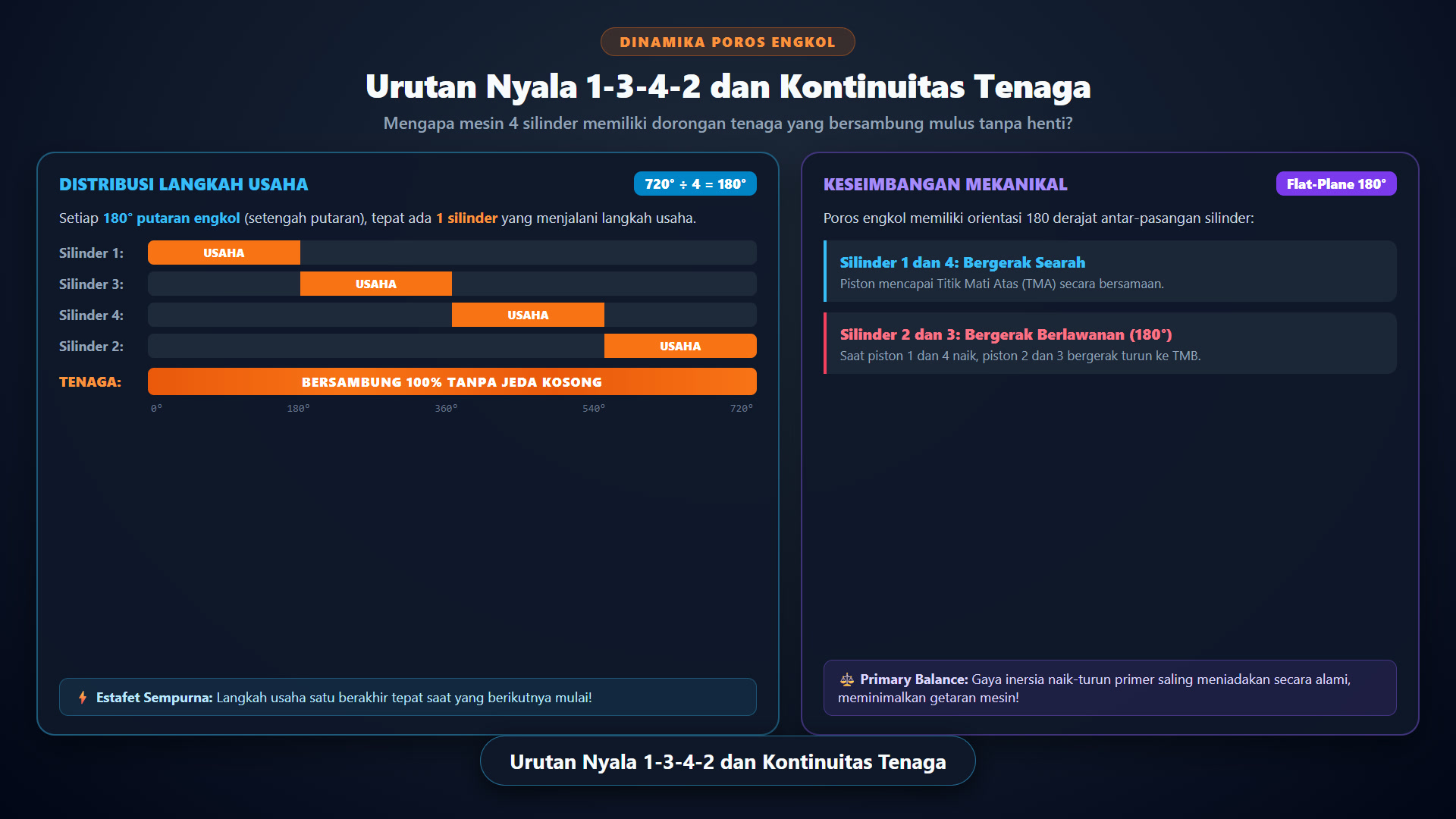

2. Mengapa Urutan Nyalanya 1-3-4-2?

Mesin 4 silinder segaris umumnya menggunakan poros engkol tipe datar (flat-plane crankshaft) dengan sudut $180^\circ$: – Pasangan Piston 1 dan 4 berada pada pin engkol yang mengarah ke atas. – Pasangan Piston 2 dan 3 berada pada pin engkol yang mengarah ke bawah ($180^\circ$ berlawanan).

Ketika piston 1 dan 4 bergerak naik menuju Titik Mati Atas (TMA), piston 2 dan 3 bergerak turun menuju Titik Mati Bawah (TMB). Hal ini menghasilkan keseimbangan primer (primary balance), di mana massa piston yang naik saling meniadakan gaya inersia dengan massa piston yang turun.

Namun, meskipun piston 1 dan 4 sama-sama di TMA, keduanya tidak boleh meledak bersamaan! Jika keduanya meledak bersamaan, mesin akan kembali berperilaku seperti mesin 2 silinder dengan jeda tenaga yang panjang. Oleh karena itu, langkahnya diatur berselang-seling: 1. $0^\circ - 180^\circ$: Silinder 1 meledak (Usaha). 2. $180^\circ - 360^\circ$: Silinder 3 meledak (Usaha). 3. $360^\circ - 540^\circ$: Silinder 4 meledak (Usaha). 4. $540^\circ - 720^\circ$: Silinder 2 meledak (Usaha).

Urutan nyala 1-3-4-2 juga mencegah terjadinya beban puntir berlebih pada satu sisi poros engkol secara beruntun, sehingga mendistribusikan getaran secara merata di sepanjang blok mesin.

3. Rasio Putaran Poros Nok (Camshaft) vs Poros Engkol (Crankshaft)

Perhatikan roda gigi sabuk bergigi (timing belt) pada simulasi. Diameter puli camshaft berukuran dua kali lebih besar daripada puli crankshaft:

Hal ini wajib terjadi karena setiap katup hanya perlu membuka satu kali dalam satu siklus empat langkah ($720^\circ$). Ketika crankshaft berputar dua kali ($720^\circ$), camshaft tepat berputar satu kali ($360^\circ$).

---

Langkah demi Langkah Eksperimen di Simulasi

Guru dapat memandu kegiatan praktikum virtual di laboratorium komputer atau kelas sains melalui empat langkah terarah:

Eksperimen 1: Membedah Siklus 4 Langkah pada Fokus Silinder Tunggal

1. Buka simulasi dan pilih Silinder 1 pada panel Fokus Silinder.
2. Turunkan kecepatan putar menjadi 10 rpm atau tekan tombol Jeda.
3. Gunakan tombol Langkah berikutnya untuk melangkah tahap demi tahap ($180^\circ$ engkol per klik):
   • Langkah 1 (Hisap, $0^\circ - 180^\circ$): Amati katup masuk berwarna biru yang tertekan membuka oleh tonjolan nok (cam lobe). Udara dan bahan bakar masuk saat piston turun.
   • Langkah 2 (Kompresi, $180^\circ - 360^\circ$): Perhatikan kedua katup tertutup rapat. Piston naik memampatkan gas.
   • Langkah 3 (Usaha, $360^\circ - 540^\circ$): Sesaat sebelum $360^\circ$, perhatikan percikan api kuning pada busi. Gas berubah warna menjadi oranye membara dan mendorong piston turun dengan kuat.
   • Langkah 4 (Buang, $540^\circ - 720^\circ$): Katup buang membuka. Piston naik menyapu gas sisa keluar ke manifold pembuangan.

Eksperimen 2: Menyelidiki Keseimbangan Inersia dan Pasangan Piston

1. Kembalikan sudut pandang dengan tombol Kembalikan sudut pandang.
2. Jalankan mesin pada kecepatan 20 rpm.
3. Amati gerakan keempat piston:
   • Bandingkan posisi Piston 1 dan Piston 4. Keduanya selalu berada pada ketinggian yang identik dan bergerak ke arah yang sama.
   • Bandingkan dengan Piston 2 dan Piston 3. Saat piston 1 dan 4 berada di puncak (TMA), piston 2 dan 3 berada di dasar (TMB).
4. Diskusikan dengan murid: mengapa rancangan ini membuat mesin jauh lebih stabil dibandingkan mesin 1 silinder?

Eksperimen 3: Analisis Kontinuitas Tenaga pada Diagram 720 Derajat

1. Gulir layar ke bawah menuju panel Diagram Langkah 720° dan Urutan Nyala.
2. Amati garis kursor hitam yang bergerak dari kiri ($0^\circ$) ke kanan ($720^\circ$).
3. Perhatikan pita warna oranye pada setiap silinder:
   • Silinder 1: pita oranye di awal ($0^\circ - 180^\circ$).
   • Silinder 3: pita oranye menyambung tepat di $180^\circ - 360^\circ$.
   • Silinder 4: pita oranye menyambung di $360^\circ - 540^\circ$.
   • Silinder 2: pita oranye menyambung di $540^\circ - 720^\circ$.
4. Perhatikan baris Tenaga di bagian paling bawah: baris tersebut selalu berwarna oranye tanpa putus. Hal ini membuktikan secara visual bahwa mesin empat silinder selalu memiliki satu silinder yang aktif mendorong putaran engkol di setiap sudut rotasi.

Eksperimen 4: Membedah Jeroan Mesin dalam Mode Dipotong

1. Pada panel Pengaturan, ubah tampilan blok mesin menjadi Dipotong.
2. Amati dinding ruang bakar yang terbelah dan perhatikan ring piston (garis hitam gelap) yang berfungsi merapatkan celah oli dan tekanan gas.
3. Klik komponen mesin (seperti Piston, Crankshaft, Camshaft, atau Flywheel) untuk membaca deskripsi fungsi tekniknya pada panel informasi.

---

Konsep yang Dibangun

Melalui simulasi interaktif ini, murid meluruskan pemahaman dan mengatasi sejumlah miskonsepsi umum:

Konsep Sasaran	Miskonsepsi Siswa yang Kerap Terjadi	Penjelasan Fisis melalui Simulasi
Langkah Penghasil Tenaga	Mengira bahwa setiap langkah naik-turun piston menghasilkan energi dorong.	Simulasi memperjelas bahwa hanya Langkah Usaha (langkah ke-3) yang menghasilkan tenaga. Tiga langkah lainnya justru mengonsumsi energi kinetik yang disimpan oleh roda gila (flywheel).
Kecepatan Putar Poros Nok	Menganggap poros nok (camshaft) berputar dengan kecepatan yang sama persis dengan poros engkol (crankshaft).	Diameter puli camshaft dua kali lebih besar daripada puli crankshaft. Camshaft berputar setengah kecepatan engkol ($1 : 2$) karena katup hanya perlu membuka satu kali dalam $720^\circ$.
Penyalaan Silinder Bersama	Mengira silinder 1 dan 4 menyala bersamaan karena bergerak naik-turun bersamaan.	Jika menyala bersamaan, mesin akan bergetar keras dan timbul jeda tenaga $360^\circ$. Keduanya berada pada langkah yang berbeda $360^\circ$: saat silinder 1 langkah usaha, silinder 4 sedang hisap.
Fungsi Roda Gila (Flywheel)	Menganggap roda gila hanya pemberat pasif tanpa fungsi mekanik.	Roda gila menyimpan momentum sudut saat langkah usaha agar poros engkol tetap mampu berputar lancar melewati langkah hisap, kompresi, dan buang.

---

Pemetaan Kurikulum Merdeka

Simulasi ini sangat relevan untuk mendukung penguatan konsep termodinamika dan mekanika pada Kurikulum Merdeka:

1. Jenjang dan Fase

• Fase F (SMA / MA Kelas XI)

2. Mata Pelajaran dan Bab

• Mata Pelajaran: Fisika
• Bab: Termodinamika (Sub-bab Mesin Kalor dan Hukum II Termodinamika)

3. Capaian Pembelajaran (Berdasarkan Panduan BSKAP Kemendikbudristek)

• “Peserta didik mampu menerapkan hukum-hukum termodinamika dalam menganalisis prinsip kerja mesin kalor (siklus termodinamika), menghitung efisiensi energi, serta mengevaluasi dampak konversi energi termal menjadi energi mekanik dalam kehidupan sehari-hari dan teknologi otomotif modern.”

4. Integrasi ke dalam Modul Ajar

• Pembahasan Siklus Mesin Kalor: Menjadikan mesin 4 langkah sebagai contoh kontekstual penerapan hukum I dan hukum II termodinamika: kalor masuk ($Q_{\text{in}}$) melalui pembakaran bensin di langkah usaha, kerja mekanik ($W$) dihasilkan oleh ekspansi gas mendorong piston, dan kalor sisa ($Q_{\text{out}}$) dilepas ke lingkungan melalui gas buang knalpot.
• Konsep Efisiensi Termal: Membahas batasan efisiensi termodinamika nyata vs siklus Carnot ideal serta pentingnya sistem pendingin mesin untuk menyerap kalor buang.

---

Ide Penerapan Pembelajaran di Kelas

Guru dapat menerapkan metode pembelajaran berbasis penyelidikan (Inquiry-Based Learning) dengan aktivitas berikut:

1. Tantangan Detektif Urutan Nyala

• Mintalah murid mencatat sudut engkol saat busi memercik pada masing-masing silinder menggunakan tombol Langkah berikutnya.
• Murid menyusun sendiri tabel urutan nyala dan membandingkan apa yang terjadi jika urutan diubah menjadi 1-2-3-4 (apakah beban mesin seimbang atau puntiran poros engkol menjadi berat sebelah?).

2. Analisis Efisiensi dan Konversi Energi

• Murid membuat diagram alir energi (Sankey Diagram) dari motor bakar 4 langkah: bahan bakar kimia $\rightarrow$ kalor pembakaran $\rightarrow$ kerja mekanik piston $\rightarrow$ kerugian gesek dan kalor buang knalpot.
• Diskusikan mengapa mesin mobil berbahan bakar bensin umumnya memiliki efisiensi termal di kisaran $25\% - 35\%$.

3. Proyek Studi Literatur: Perbandingan Mesin 3, 4, dan 6 Silinder

• Manfaatkan tabel perbandingan pada panel bawah simulasi.
• Bagi siswa menjadi tiga kelompok untuk meneliti karakteristik mesin 3 silinder (mobil ramah lingkungan / city car), mesin 4 silinder (mobil keluarga), dan mesin 6 silinder segaris (mobil performa tinggi).
• Setiap kelompok mempresentasikan alasan pemilihan jenis mesin berdasarkan getaran, biaya produksi, efisiensi bahan bakar, dan kehalusan putaran tenaga.

---

Buka Simulasi dan Mulai Eksplorasi

Simulasi Cara Kerja Mesin 4 Silinder berbasis web murni, responsif di komputer, laptop, tablet, maupun layar pintar interaktif kelas tanpa instalasi aplikasi tambahan:
