Cara Menggunakan Simulasi Pemuaian Udara: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda meniup balon karet, mengikat mulutnya rapat-rapat, lalu meletakkannya di bawah terik matahari siang hari? Beberapa saat kemudian, balon tersebut tampak semakin tegang, membesar dengan sendirinya, bahkan berisiko meletus. Sebaliknya, jika botol kaca kosong yang ditutup balon dimasukkan ke dalam baskom berisi air es dingin, balon yang tadinya tegak akan segera terkulai lemas dan tersedot mengempis ke dalam leher botol.

Fenomena sehari-hari ini menunjukkan bahwa udara—sebagaimana materi lainnya—mengalami pemuaian saat dipanaskan dan penyusutan saat didinginkan. Namun, berbeda dengan zat padat dan zat cair yang hanya bertambah panjang atau bertambah volume dalam fraksi milimeter yang amat kecil, pemuaian pada gas berlangsung sangat masif dan dramatis. Mengapa partikel gas dapat memuai hingga berlipat ganda? Bagaimana bentuk wadah menentukan apakah energi panas akan diubah menjadi pemuaian volume atau lonjakan tekanan yang berbahaya? Dan mengapa seluruh hukum gas ideal wajib dihitung menggunakan skala suhu mutlak Kelvin?

Melalui Simulasi Pemuaian Udara, guru dan murid dapat menyelidiki dua model termodinamika gas ideal secara berdampingan: proses isobarik (tekanan tetap pada botol dan balon lentur) serta proses isokhorik (volume tetap pada wadah kaku tertutup), lengkap dengan pandangan mikroskopis dinamika tumbukan molekul gas.

---

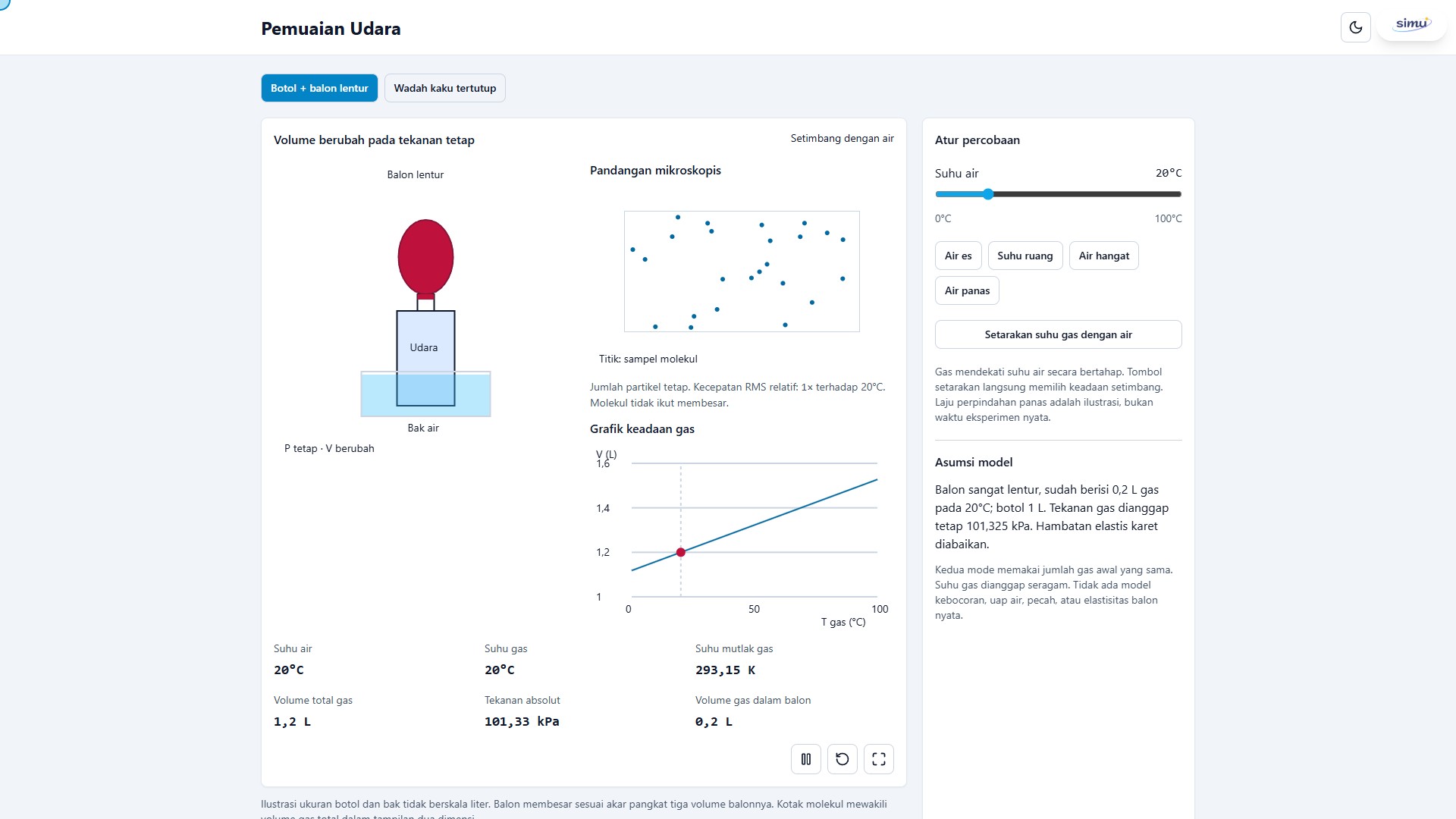

Mengenal Layar Simulasi

Saat membuka Simulasi Pemuaian Udara, antarmuka menyajikan ruang laboratorium termodinamika virtual yang interaktif dan mudah dioperasikan:

1. Panggung Percobaan Fisika (Kiri Atas)

Panggung percobaan menyajikan visualisasi makroskopis dari botol kaca berkapasitas $1\text{ liter}$ yang terendam di dalam bak air reservoir bersuhu terkendali: – Mode Botol + Balon Lentur (Isobarik): – Botol dilengkapi balon karet elastis di mulutnya yang sudah terisi gas awal sebesar $0{,}2\text{ liter}$ pada suhu ruang $20^\circ\text{C}$ ($293{,}15\text{ K}$). – Balon dapat mengembang membesar saat udara memuai ($V_{\text{balon}} = V_{\text{total}} - 1{,}0\text{ L}$) atau mengempis ke dalam leher botol saat gas mendingin. – Tekanan gas dipertahankan tetap seimbang dengan tekanan atmosfer bumi normal ($P = 101{,}325\text{ kPa}$). – Mode Wadah Kaku Tertutup (Isokhorik): – Balon digantikan oleh tutup kaku bersegel rapat. – Volume total gas dikunci mati pada $1{,}2\text{ liter}$ dan tidak dapat berubah. – Manometer mencatat perubahan tekanan gas nyata akibat pemanasan atau pendinginan. – Dinamika Termal Air Bak: – Kalor berpindah secara bertahap antara air bak dan gas di dalam botol dengan konstanta waktu respons peluruhan eksponensial ilustratif (~$4\text{ detik}$).

2. Panel Mikroskopis dan Grafik Keadaan Gas (Kiri Tengah)

• Pandangan Mikroskopis Partikel:
  • Menampilkan representasi 2D dari ruang wadah yang diisi oleh 24 sampel molekul gas ideal yang bergerak acak dan memantul lenting sempurna pada dinding batas.
  • Ukuran kotak partikel berskala proporsional dengan akar pangkat tiga volume total gas.
  • Indikator kecepatan menampilkan perbandingan kecepatan efektif partikel ($v_{\text{rms}}$) terhadap kondisi referensi $20^\circ\text{C}$.
• Grafik Dinamis Keadaan Gas:
  • Pada Mode Balon: Menampilkan grafik Volume ($V$) terhadap Suhu gas ($T$). Garis lurus linear membuktikan Hukum Charles ($V \propto T$).
  • Pada Mode Wadah Kaku: Menampilkan grafik Tekanan ($P$) terhadap Suhu gas ($T$). Garis lurus linear membuktikan Hukum Gay-Lussac ($P \propto T$).

3. Panel Telemetri dan Metrik Fisis (Bawah Panggung)

• Suhu Air: Suhu fluida pemanas di bak reservoir ($0^\circ\text{C}$ hingga $100^\circ\text{C}$).
• Suhu Gas: Suhu aktual fluida gas di dalam botol yang merespons secara termal mendekati suhu air bak.
• Suhu Mutlak Gas ($T$): Nilai suhu mutlak dalam satuan Kelvin ($T = T_{\text{Celsius}} + 273{,}15\text{ K}$).
• Volume Total Gas ($V$): Jumlah volume udara di dalam botol ditambah balon dalam satuan liter.
• Tekanan Absolut ($P$): Tekanan fluida gas nyata dalam satuan kilopascal ($\text{kPa}$).
• Volume Balon / Delta Tekanan: Menampilkan kelebihan volume yang masuk ke balon (pada mode balon) atau selisih kenaikan tekanan dari kondisi normal (pada mode wadah kaku).

4. Panel Kendali Percobaan (Sisi Kanan)

• Slider Suhu Air: Menggeser suhu bak air secara halus dari $0^\circ\text{C}$ (air es membeku) hingga $100^\circ\text{C}$ (air mendidih).
• Tombol Preset Cepat:
  • Air es: Mengatur suhu ke $0^\circ\text{C}$.
  • Suhu ruang: Mengatur suhu ke $20^\circ\text{C}$.
  • Air hangat: Mengatur suhu ke $60^\circ\text{C}$.
  • Air panas: Mengatur suhu ke $100^\circ\text{C}$.
• Tombol Setarakan Suhu Gas dengan Air: Mempercepat waktu tunggu termal dan langsung menyetel kondisi gas ke keadaan setimbang sempurna dengan air bak.
• Kontrol Tambahan: Tombol jeda/lanjutkan animasi partikel, reset ke kondisi awal, saklar tema gelap/terang, dan mode layar penuh.

---

Fenomena Nyata dan Landasan Fisis

1. Mengapa Gas Memuai Jauh Lebih Besar dibanding Zat Padat dan Cair?

Pada tingkat mikroskopis, perbedaan wujud zat ditentukan oleh kekuatan ikatan antarmolekul dan kerapatan ruang: – Pada zat padat dan zat cair, partikel-partikel atom atau molekul berada dalam jarak yang sangat dekat dan terikat kuat oleh gaya tarik van der Waals, ikatan kovalen, atau ikatan logam. Ketika dipanaskan, partikel hanya bergetar lebih kencang di sekitar posisi setimbangnya. Pemuaian volume yang terjadi hanyalah akibat sedikit bertambahnya jarak rata-rata simpangan getar (koefisien muai volumik cairan $\gamma \approx 10^{-4}\text{ hingga } 10^{-3}\text{ /K}$). – Sebaliknya, pada gas ideal, molekul-molekul terpisah sangat jauh oleh ruang hampa yang luas (volume total fisik partikel gas sesungguhnya menempati kurang dari $0{,}1\%$ ruang wadah). Gaya tarik antarmolekul diabaikan. Ketika kalor masuk, energi termal langsung dikonversi menjadi energi kinetik translasi acak. Partikel bergerak bebas memenuhi seluruh ruang yang tersedia, sehingga pemuaian volume gas berlangsung masif dan sebanding langsung dengan rasio suhu mutlaknya.

2. Keharusan Skala Suhu Mutlak Kelvin

Dalam mekanika fluida dan termodinamika, hukum pemuaian gas tidak berlaku jika dihitung menggunakan skala Celsius. Mengapa demikian? – Skala Celsius didasarkan pada titik beku air ($0^\circ\text{C}$), yang merupakan titik acuan arbitrer manusia. Pada $0^\circ\text{C}$, partikel gas tidak berhenti bergerak dan energinya tidak nol. – Jika kita menaikkan suhu gas dari $10^\circ\text{C}$ ke $20^\circ\text{C}$, secara angka Celsius suhu tampak berlipat ganda dua kali lipat. Namun, volume gas tentu tidak akan berlipat ganda dua kali lipat! – Dalam skala Kelvin:

Kenaikan energi termal yang sesungguhnya hanyalah $\frac{293{,}15}{283{,}15} \approx 1{,}035$ (naik sebesar $3{,}5\%$).

Skala Kelvin mewakili energi kinetik internal materi secara mutlak. Pada nol mutlak ($0\text{ K} = -273{,}15^\circ\text{C}$), seluruh gerakan translasi, rotasi, dan vibrasi partikel molekul terhenti sempurna.

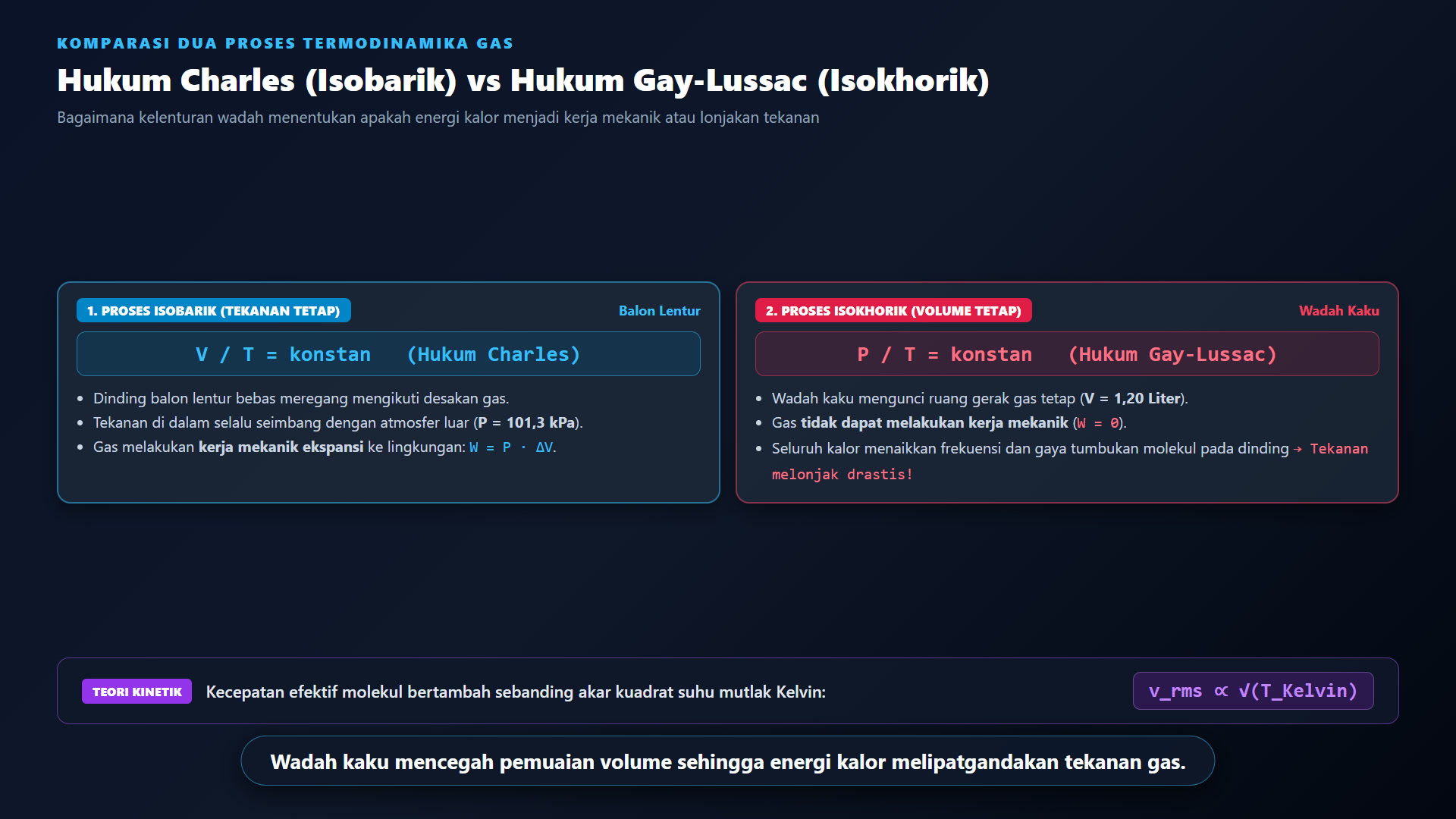

3. Proses Isobarik: Hukum Charles pada Balon Lentur

Ketika mulut botol ditutup balon karet lentur, gas berada pada kondisi tekanan konstan (isobarik) karena elastisitas balon yang sangat lentur membiarkan volume gas menyesuaikan diri agar tekanan internal selalu sama dengan tekanan atmosfer luar:

Berdasarkan persamaan gas ideal ($PV = nRT$), jika tekanan ($P$) dan jumlah zat ($n$) bernilai tetap:

Ini adalah pernyataan matematis dari Hukum Charles: – Pada suhu $20^\circ\text{C}$ ($293{,}15\text{ K}$), volume gas adalah $1{,}20\text{ liter}$. – Saat dipanaskan hingga $80^\circ\text{C}$ ($353{,}15\text{ K}$), volume gas memuai menjadi:

– Karena volume botol kaku adalah $1{,}0\text{ liter}$, maka kelebihan volume gas sebesar $0{,}446\text{ liter}$ meniup balon hingga mengembang besar. – Konsekuensi Energi: Dalam proses isobarik, gas melakukan kerja mekanik luar ($W$) terhadap lingkungan untuk meregangkan balon dan mendesak atmosfer:

4. Proses Isokhorik: Hukum Gay-Lussac pada Wadah Kaku

Ketika botol ditutup kaku, dinding wadah tidak dapat bergeser sedikit pun ($\Delta V = 0$). Gas berada pada kondisi volume konstan (isokhorik):

Karena dinding kaku tidak bergerak, gas tidak dapat melakukan kerja mekanik luar ($W = 0$). Berdasarkan Hukum I Termodinamika ($\Delta U = Q - W$), seluruh energi kalor ($Q$) yang diserap oleh gas langsung masuk menambah energi dalam sistem ($\Delta U$).

Berdasarkan persamaan gas ideal:

Ini adalah pernyataan matematis dari Hukum Gay-Lussac: – Pada suhu $20^\circ\text{C}$ ($293{,}15\text{ K}$), tekanan gas adalah $101{,}325\text{ kPa}$. – Saat dipanaskan hingga $80^\circ\text{C}$ ($353{,}15\text{ K}$), tekanan gas melonjak menjadi:

– Tekanan gas bertambah lebih dari $20\text{ kPa}$ di atas tekanan atmosfer! Jika wadah kaca tidak cukup kuat menahan tegangan dinding, tekanan berlebih ini dapat memecahkan wadah (dasar bahaya meledaknya kaleng aerosol tertutup yang dilempar ke dalam api).

5. Kecepatan Efektif Molekul menurut Teori Kinetik Gas

Tekanan gas sesungguhnya berasal dari momentum tumbukan molekul-molekul mikro pada dinding wadah ($P = \frac{1}{3} \rho \overline{v^2}$).

Berdasarkan Teori Kinetik Gas, energi kinetik translasi rata-rata satu molekul berbanding lurus dengan suhu mutlak Kelvin:

Dari persamaan ini, kita memperoleh kecepatan kuadrat rata-rata efektif (root-mean-square speed, $v_{\text{rms}}$):

Artinya: – Kecepatan rata-rata molekul gas bertambah sebanding dengan akar kuadrat suhu Kelvin, bukan suhu Celsius! – Pada air es $0^\circ\text{C}$ ($273{,}15\text{ K}$), rasio kecepatan partikel turun menjadi:

– Pada air panas $80^\circ\text{C}$ ($353{,}15\text{ K}$), rasio kecepatan partikel meningkat menjadi: Molekul yang melesat $10\%$ lebih cepat menabrak dinding lebih sering per detik dan memberikan transfer momentum lebih besar pada setiap tumbukan, menghasilkan lonjakan tekanan makroskopis yang terukur pada manometer.

---

Panduan Praktikum dan Eksperimen Terpandu di Kelas

Simulasi ini sangat ideal dijadikan lembar aktivitas laboratorium virtual untuk membuktikan hukum-hukum gas ideal secara kuantitatif:

Aktivitas 1: Membuktikan Hukum Charles pada Tekanan Tetap

1. Pilih mode Botol + balon lentur.
2. Klik tombol Atur ulang untuk memastikan suhu berada di $20^\circ\text{C}$. Catat nilai suhu mutlak ($T_1$) dan volume total awal ($V_1$).
3. Klik preset Air es ($0^\circ\text{C}$), lalu klik tombol Setarakan suhu gas dengan air.
4. Catat suhu mutlak ($T_{\text{es}}$) dan volume total ($V_{\text{es}}$). Perhatikan bentuk balon yang mengempis ke dalam botol.
5. Klik preset Air panas ($100^\circ\text{C}$), lalu klik Setarakan suhu gas dengan air.
6. Catat suhu mutlak ($T_{\text{panas}}$) dan volume total ($V_{\text{panas}}$).
7. Hitung rasio $\frac{V}{T}$ pada ketiga kondisi tersebut:
   $$\frac{V_1}{T_1}, \quad \frac{V_{\text{es}}}{T_{\text{es}}}, \quad \frac{V_{\text{panas}}}{T_{\text{panas}}}$$
8. Pertanyaan Diskusi: Apakah nilai rasio $\frac{V}{T}$ tetap konstan? Amati grafik $V$ terhadap $T$ pada layar: mengapa titik-titik pengukuran membentuk garis lurus yang jika ditarik mundur akan memotong sumbu volume nol pada $-273{,}15^\circ\text{C}$?

Aktivitas 2: Membuktikan Hukum Gay-Lussac pada Volume Tetap

1. Beralih ke mode Wadah kaku tertutup.
2. Klik Suhu ruang ($20^\circ\text{C}$) dan klik Setarakan suhu gas dengan air.
3. Catat bahwa volume total terkunci pada $1{,}200\text{ liter}$ dan tekanan awal adalah $101{,}325\text{ kPa}$.
4. Geser slider suhu air bertahap ke $40^\circ\text{C}$, $60^\circ\text{C}$, $80^\circ\text{C}$, hingga $100^\circ\text{C}$ (selalu klik Setarakan pada tiap tahap).
5. Catat nilai tekanan gas pada setiap suhu, lalu hitung rasio $\frac{P}{T_{\text{Kelvin}}}$.
6. Pertanyaan Analisis: Mengapa pada wadah kaku volume gas sama sekali tidak bertambah? Ke mana perginya energi kalor yang diserap oleh gas? Bandingkan grafik $P-T$ dengan grafik $V-T$ pada Aktivitas 1!

Aktivitas 3: Menyelidiki Pengaruh Suhu terhadap Kecepatan Partikel

1. Pada mode wadah kaku, amati jendela Pandangan mikroskopis.
2. Catat nilai Kecepatan RMS relatif yang tertera di bawah kotak partikel saat suhu $0^\circ\text{C}$, $20^\circ\text{C}$, dan $100^\circ\text{C}$.
3. Hitung nilai teoritis $\sqrt{\frac{T}{293{,}15}}$ untuk masing-masing suhu mutlak.
4. Pertanyaan Evaluasi: Apakah pergerakan bintik partikel di layar tampak lebih cepat pada air mendidih dibanding air es? Mengapa molekul gas tidak ikut membesar ukurannya saat suhu naik?

---

Keterkaitan Kurikulum dan Silabus

Simulasi ini selaras dengan capaian pembelajaran fisika dan sains pada kurikulum nasional:

1. IPA Sekolah Menengah Pertama (SMP) — Fase D

• Bab: Suhu, Kalor, dan Pemuaian Zat (Kelas VII)
  • Capaian Pembelajaran: Peserta didik mampu memahami konsep suhu, kalor, dan pengaruh kalor terhadap perubahan wujud serta pemuaian pada zat padat, zat cair, dan zat gas.
  • Relevansi Praktis: Mengamati secara nyata bahwa pemuaian zat gas jauh lebih mudah diamati daripada pemuaian zat cair dan padat, serta memahami aplikasi pemuaian gas dalam teknologi balon udara dan termos air.

2. Fisika Sekolah Menengah Atas (SMA) — Fase F

• Bab: Termodinamika dan Teori Kinetik Gas (Kelas XI)
  • Capaian Pembelajaran: Menerapkan persamaan keadaan gas ideal ($PV = nRT$), hukum-hukum gas (Hukum Boyle, Hukum Charles, Hukum Gay-Lussac), konsep proses termodinamika (isobarik, isokhorik, isotermal, adiabatik), serta menghubungkan besaran makroskopis (suhu, tekanan, volume) dengan besaran mikroskopis partikel (kecepatan efektif $v_{\text{rms}}$ dan energi kinetik translasi).
  • Relevansi Praktis: Membedakan secara tegas antara kerja ekspansi luar pada proses isobarik ($W = P \Delta V$) dan kenaikan energi dalam pada proses isokhorik ($W = 0, Q = \Delta U$), serta membuktikan keteraturan rasio linear pada skala suhu mutlak Kelvin.
