Piktogram dan Diagram Batang

Piktogram dan Diagram Batang

Data adalah kumpulan keterangan yang diperoleh dari pengamatan, perhitungan, atau survei. Data yang rapi lebih mudah dibaca dan dibandingkan.

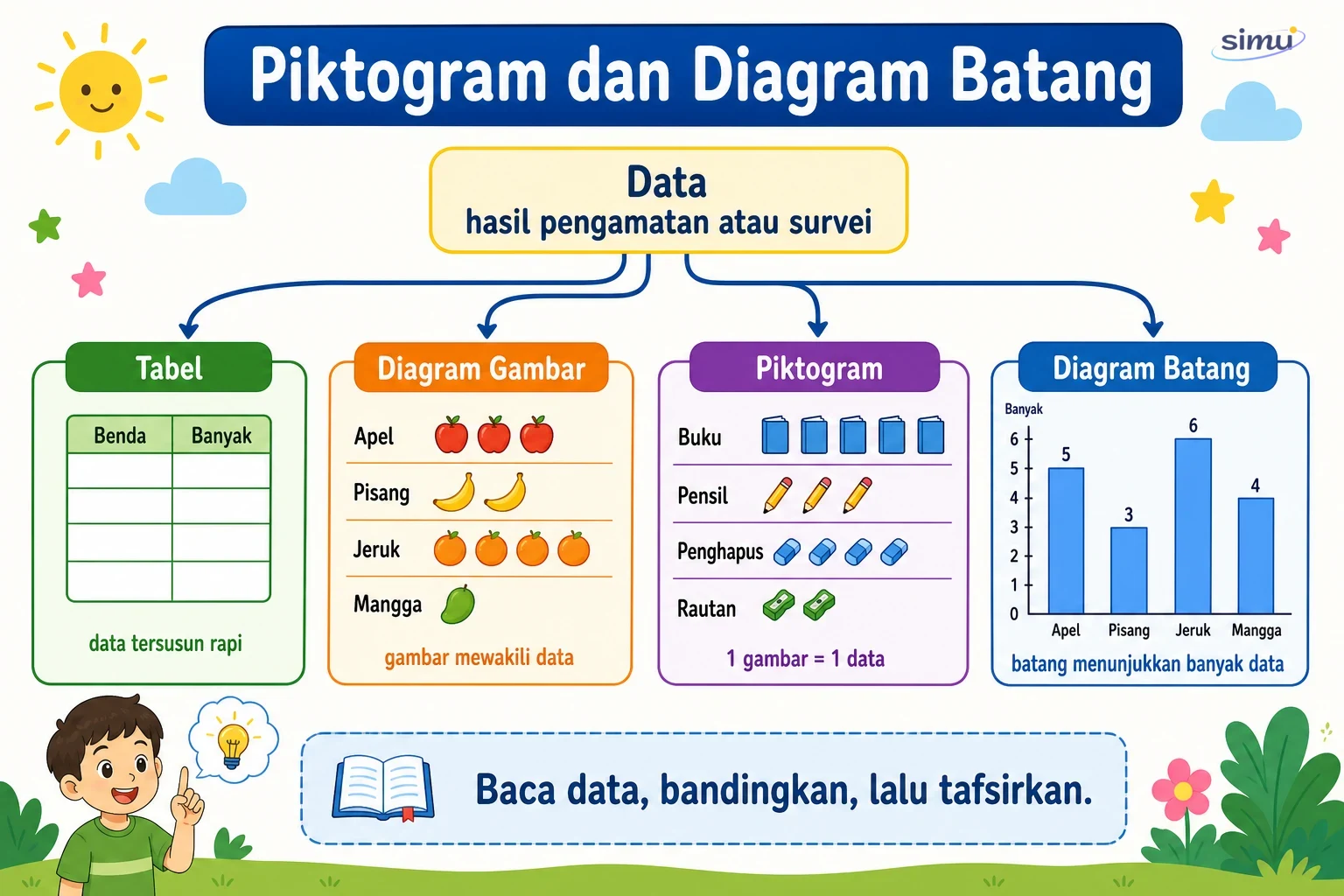

Pada bab ini, kamu akan belajar menyajikan data dalam diagram gambar atau piktogram dan diagram batang. Skala yang dipakai adalah satu satuan, sehingga 1 gambar atau 1 langkah angka mewakili 1 data. Kamu juga akan membaca informasi dari diagram, seperti data paling banyak, data paling sedikit, jumlah seluruh data, dan selisih dua data.

Tujuan Pembelajaran

Setelah belajar bab ini, kamu diharapkan dapat:

1. Menjelaskan arti data, piktogram, dan diagram batang.
2. Membaca data dari tabel sederhana.
3. Menyajikan data dalam diagram gambar atau piktogram dengan skala satu satuan.
4. Menyajikan data dalam diagram batang dengan skala satu satuan.
5. Membandingkan data pada piktogram dan diagram batang.
6. Menentukan data paling banyak dan paling sedikit.
7. Menghitung jumlah seluruh data dan selisih dua data.
8. Menjawab pertanyaan berdasarkan diagram.

Pertanyaan Pemantik

Misalkan kamu bertanya kepada teman sekelas, "Apa buah kesukaanmu?"

• Bagaimana cara mencatat jawaban teman-teman?
• Bagaimana cara membuat jawaban itu mudah dibaca?
• Apakah gambar dan batang dapat membantu kita melihat data paling banyak?

Diagram membantu kita membaca data dengan cepat.

Teori - Piktogram dan Diagram Batang

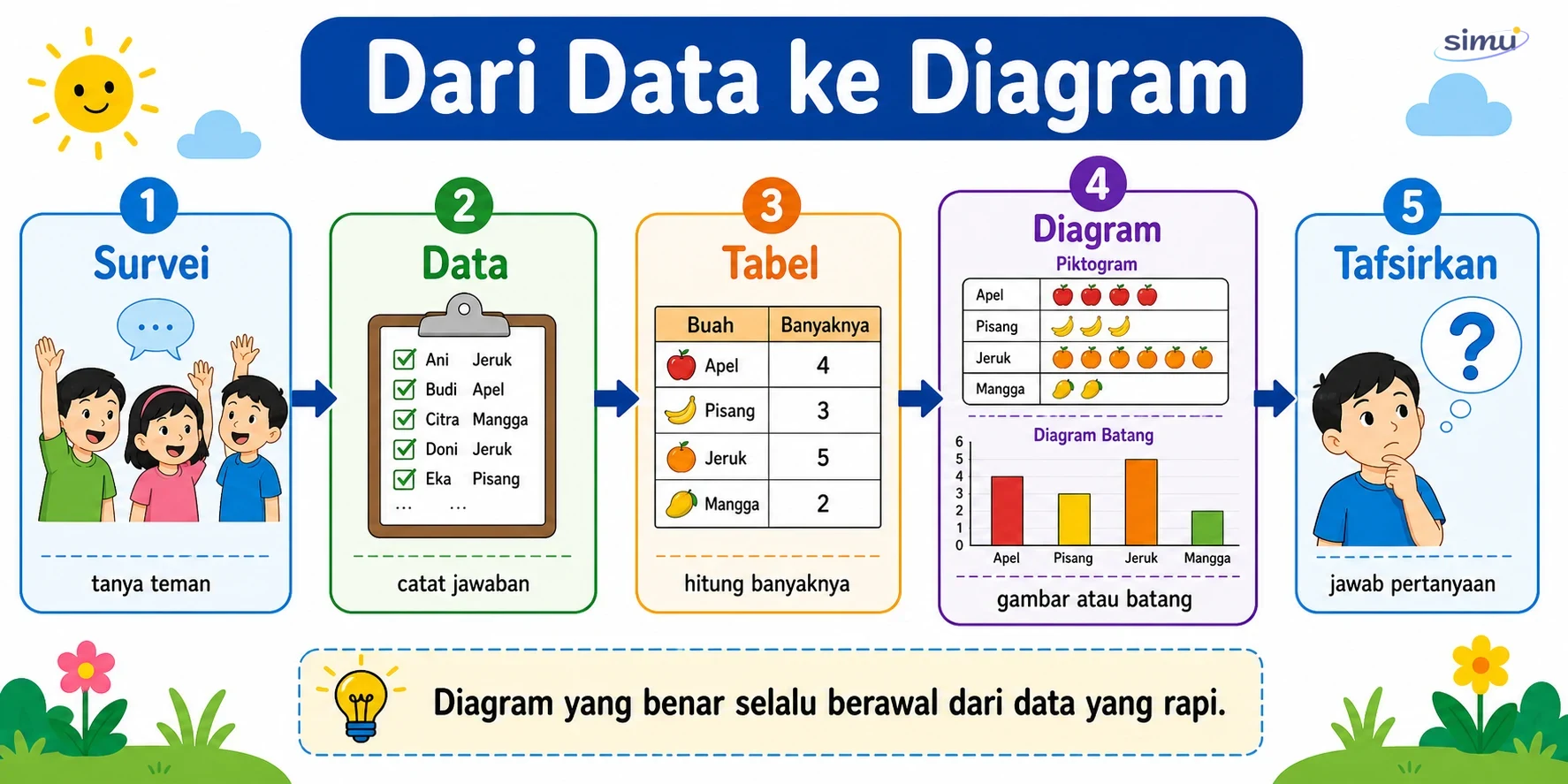

1. Dari Data ke Diagram

Data dapat diperoleh dengan mengamati, menghitung, bertanya, atau melakukan survei sederhana.

Langkah menyajikan data:

1. Tentukan hal yang ingin diketahui.
2. Kumpulkan data.
3. Susun data dalam tabel.
4. Pilih bentuk penyajian, misalnya piktogram atau diagram batang.
5. Periksa apakah diagram sudah sesuai dengan data.

Contoh pertanyaan survei:

"Apa buah kesukaan siswa kelas 4?"

Jawaban siswa dapat dihitung, lalu ditulis dalam tabel sebelum dibuat diagram.

2. Tabel Frekuensi

Tabel frekuensi menunjukkan banyak data untuk setiap kategori.

Contoh:

Buah	Banyak Siswa
Apel	5
Pisang	3
Jeruk	6
Mangga	4

Dari tabel tersebut, kita dapat melihat bahwa jeruk dipilih paling banyak dan pisang dipilih paling sedikit.

Tabel adalah dasar untuk membuat piktogram dan diagram batang.

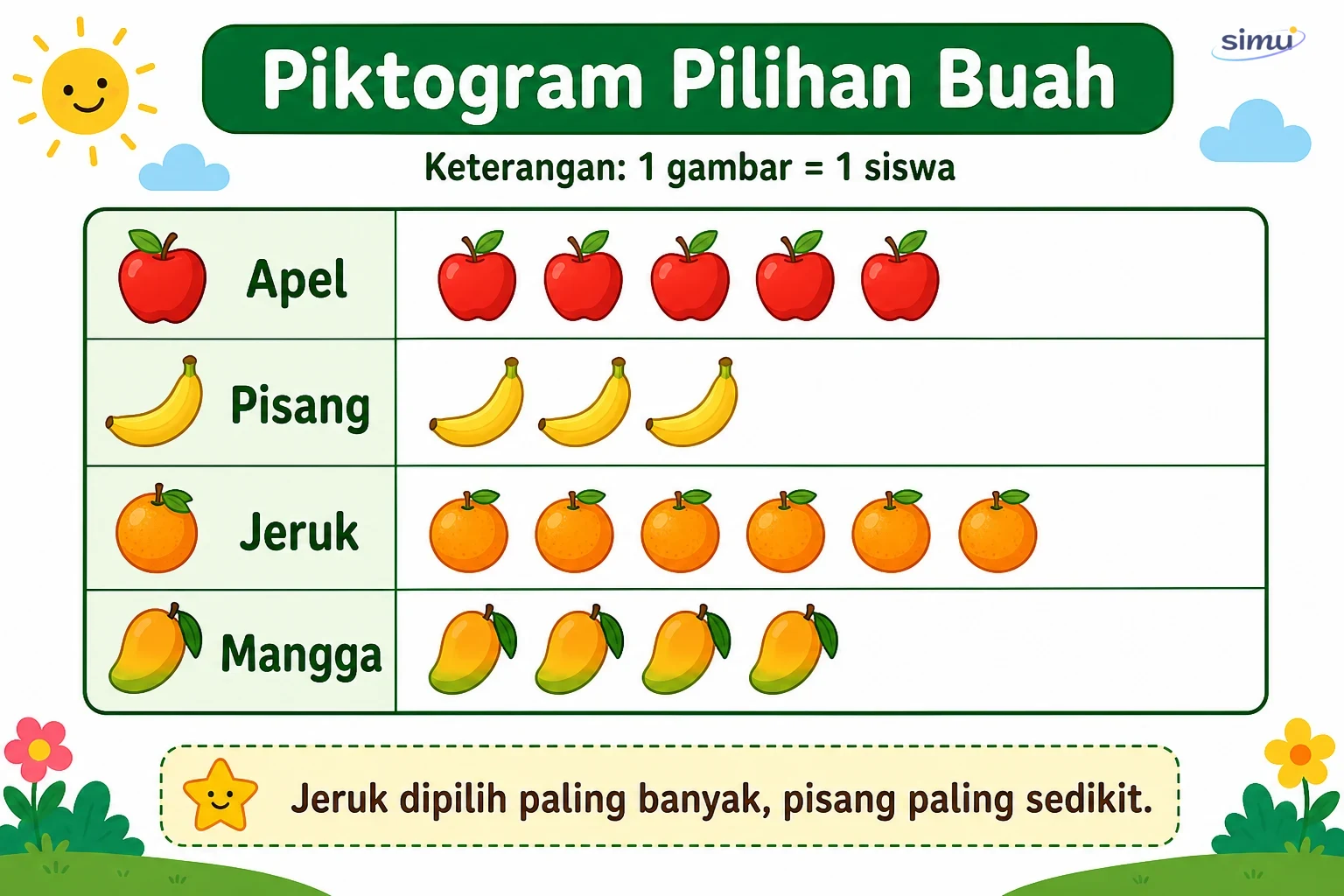

3. Piktogram

Piktogram adalah diagram yang menggunakan gambar atau simbol untuk mewakili data. Piktogram juga disebut diagram gambar.

Pada bab ini, piktogram memakai skala satu satuan.

Artinya:

1 gambar = 1 data.

Contoh:

Jika apel dipilih 5 siswa, maka pada baris apel digambar 5 simbol apel.

Simbol pada piktogram sebaiknya sama bentuk dan ukurannya. Jika satu simbol mewakili 1 data, jangan mengganti makna simbol di tengah diagram.

Piktogram cocok untuk data yang jumlahnya tidak terlalu banyak dan mudah digambarkan dengan simbol.

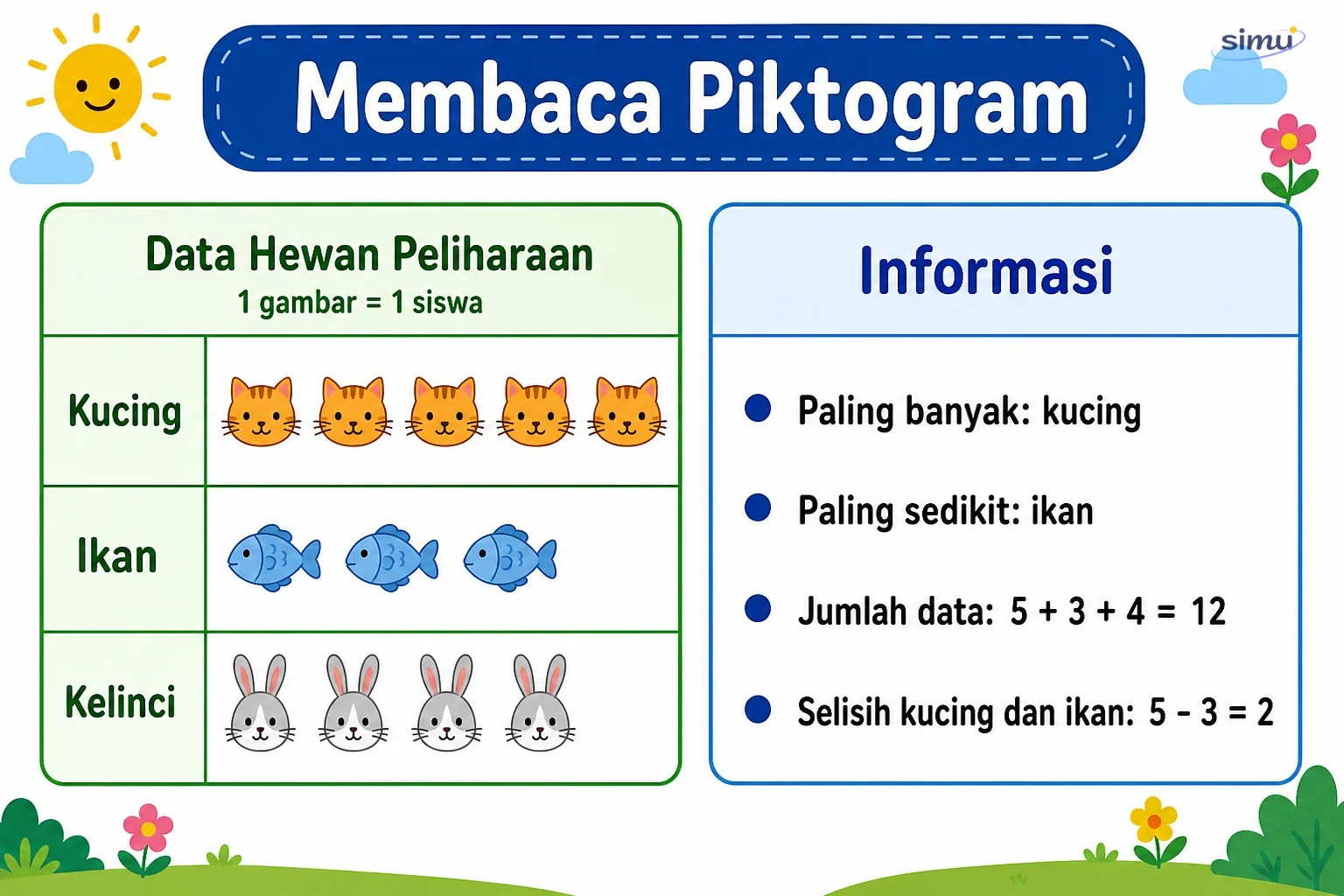

4. Membaca Piktogram

Untuk membaca piktogram, perhatikan judul, kategori, simbol, dan keterangan skala. Pada bab ini, skala piktogram adalah satu satuan.

Pertanyaan yang dapat dijawab dari piktogram:

1. Kategori apa yang paling banyak?
2. Kategori apa yang paling sedikit?
3. Berapa jumlah seluruh data?
4. Berapa selisih dua kategori?

Contoh:

Apel 5 siswa dan pisang 3 siswa.

Selisihnya:

5 - 3 = 2 siswa.

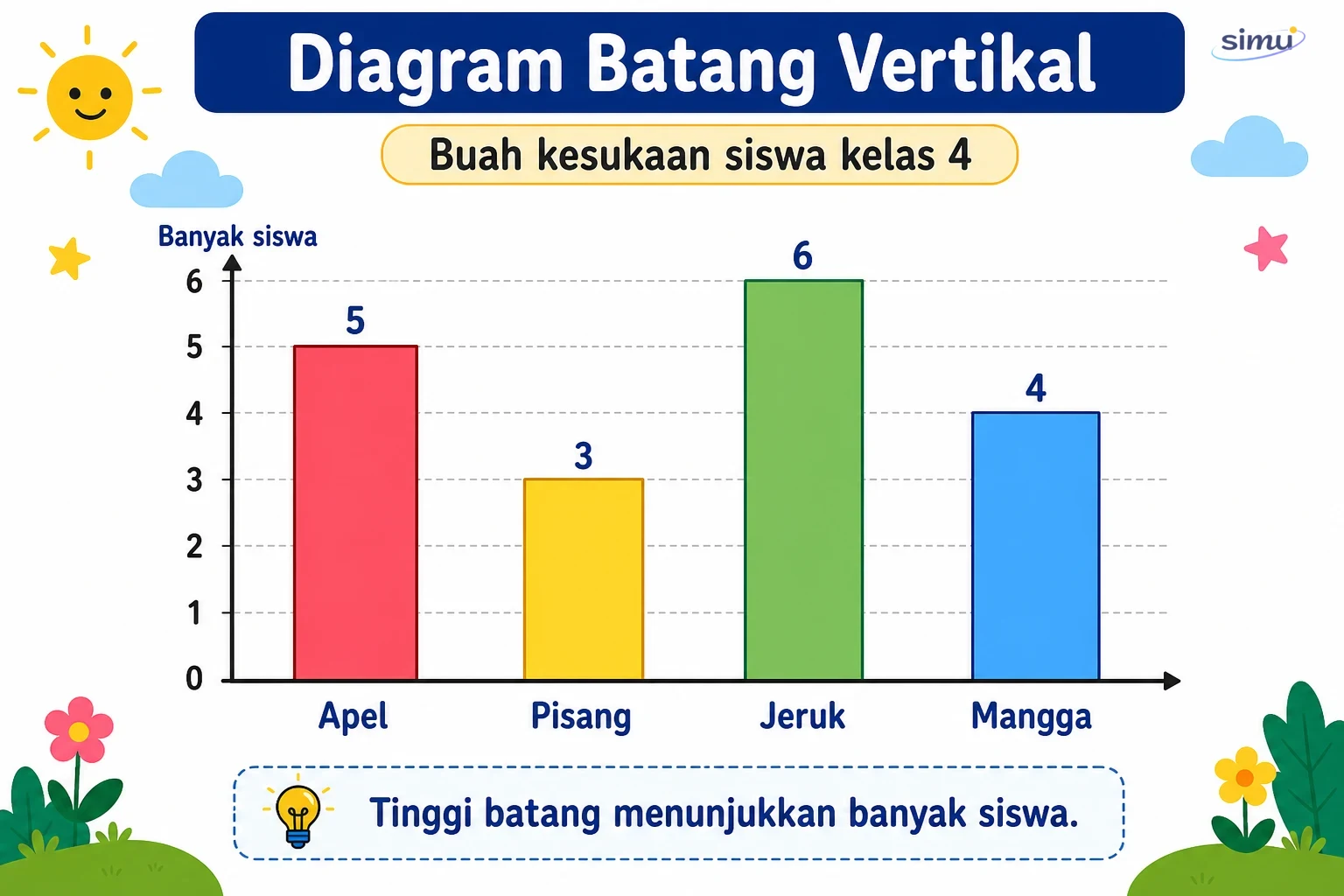

5. Diagram Batang

Diagram batang menyajikan data dengan batang. Panjang atau tinggi batang menunjukkan banyak data.

Pada diagram batang skala satu satuan, setiap jarak pada sumbu menyatakan 1 data.

Bagian penting diagram batang:

1. Judul diagram.
2. Nama kategori.
3. Sumbu banyak data.
4. Batang yang sesuai dengan banyak data.
5. Skala angka yang jelas dan dimulai dari 0.

Jika data apel 5, maka tinggi batang apel sampai angka 5.

Batang untuk setiap kategori sebaiknya memiliki lebar yang sama. Perbedaan banyak data ditunjukkan oleh tinggi atau panjang batang, bukan oleh tebal batang.

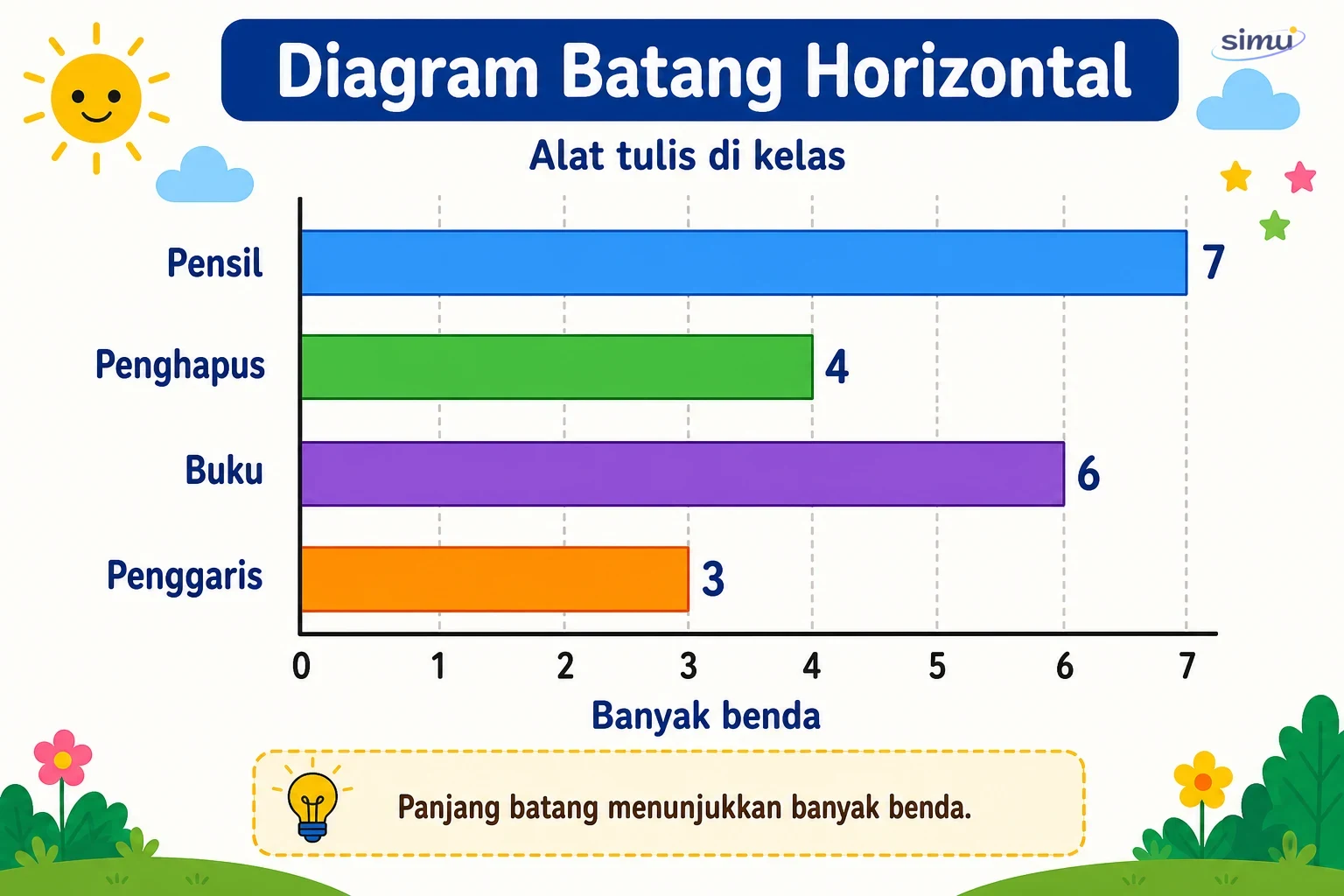

6. Diagram Batang Horizontal

Diagram batang juga dapat dibuat mendatar.

Pada diagram batang horizontal, panjang batang ke kanan menunjukkan banyak data.

Diagram batang horizontal sering nyaman dipakai jika nama kategori cukup panjang.

Contoh:

Data alat tulis di kelas dapat ditampilkan dengan batang mendatar untuk pensil, penghapus, penggaris, dan buku tulis.

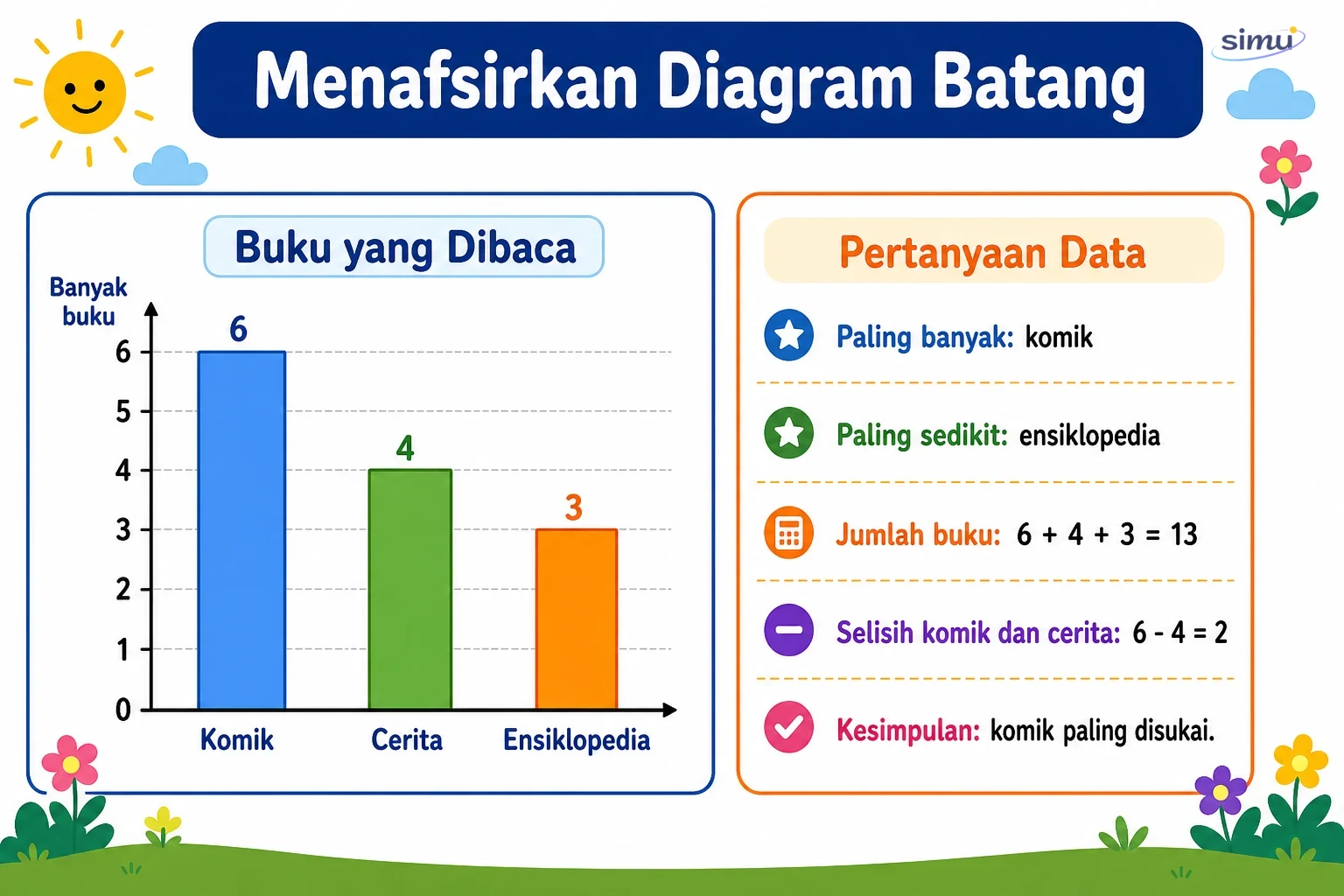

7. Membandingkan dan Menafsirkan Diagram

Menafsirkan diagram berarti menjawab pertanyaan berdasarkan data pada diagram.

Langkah menafsirkan diagram:

1. Baca judul diagram.
2. Perhatikan kategori yang ditampilkan.
3. Baca banyak data setiap kategori.
4. Bandingkan data jika diminta.
5. Hitung jumlah atau selisih jika diperlukan.

Contoh:

Data buku yang dibaca:

• Komik 7 buku.
• Cerita rakyat 5 buku.

Komik lebih banyak 2 buku daripada cerita rakyat karena 7 - 5 = 2.

8. Memilih Piktogram atau Diagram Batang

Piktogram mudah dibaca jika simbolnya jelas dan jumlah data tidak terlalu besar.

Diagram batang lebih mudah dipakai untuk membandingkan beberapa kategori, terutama jika jumlah datanya cukup banyak.

Keduanya harus dibuat sesuai data. Diagram yang rapi membantu pembaca memahami informasi dengan cepat.

9. Ayo Mencoba

Lakukan survei kecil di kelas.

Pilih salah satu pertanyaan:

1. Apa buah kesukaan teman-teman?
2. Apa kegiatan olahraga yang paling disukai?
3. Apa warna botol minum yang paling banyak?
4. Berapa banyak buku cerita yang dibaca minggu ini?

Buat tabel data, lalu sajikan dalam piktogram dan diagram batang.
