Sistem Pengukuran dalam Kerja Ilmiah

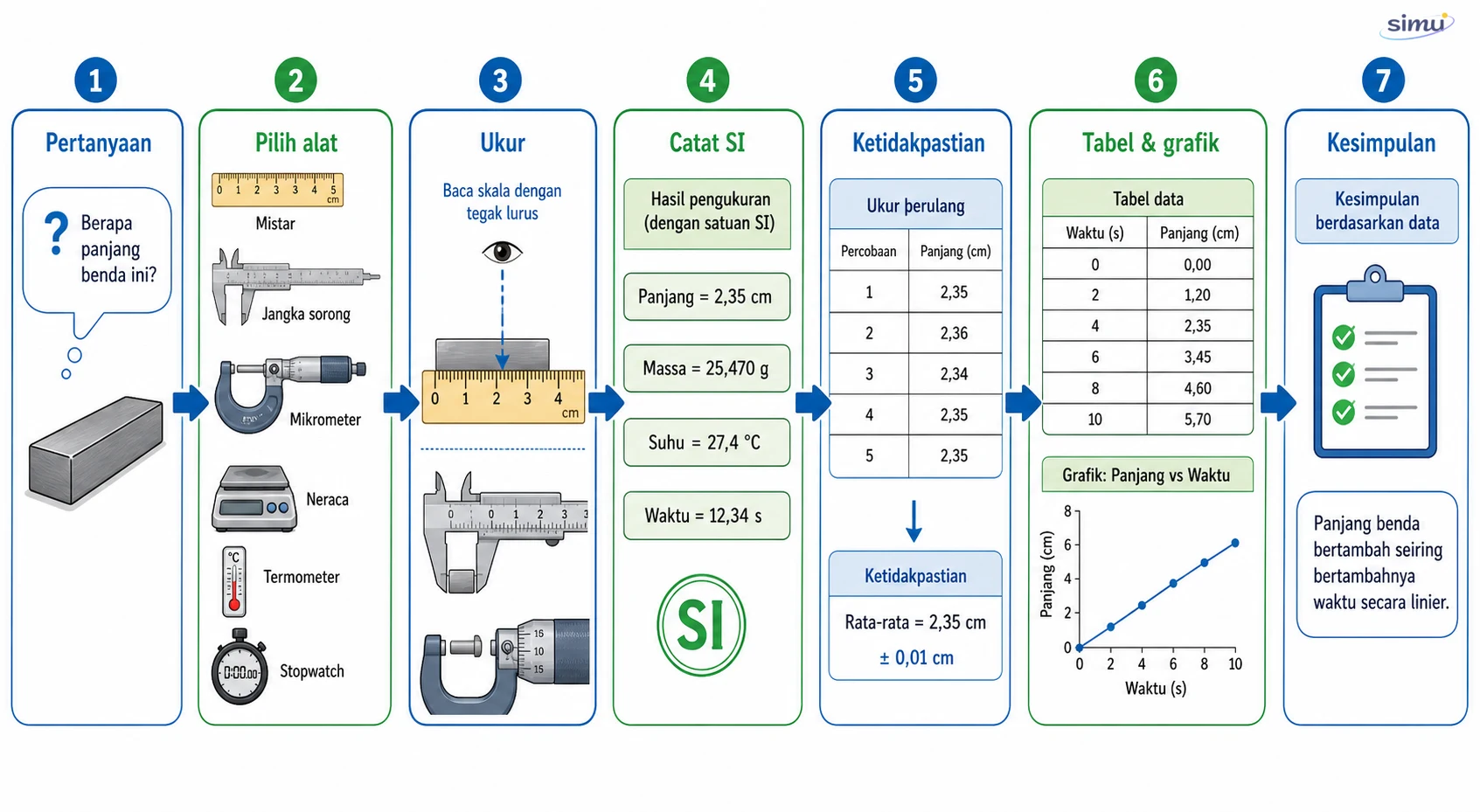

Bekal awal untuk berkarya secara ilmiah: besaran dan satuan, ragam alat ukur, notasi ilmiah, aturan angka penting saat mengolah data, hingga cara menyatakan ketidakpastian pada pengukuran berulang.
Tujuan Pembelajaran (7)
- IPA-E.PI1Memahami sistem pengukuran dalam kerja ilmiah.

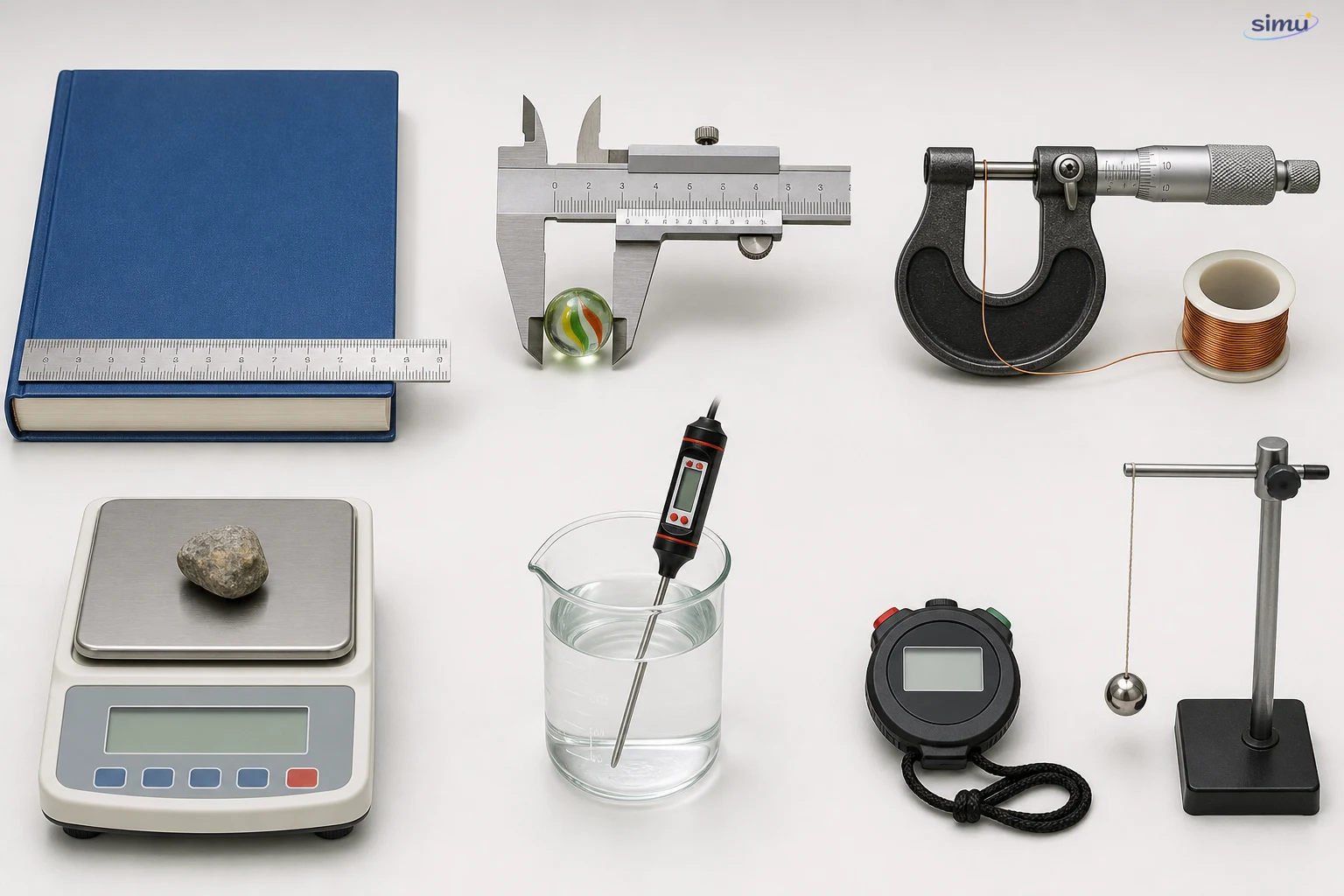

- IPA-E.PI1.1Membandingkan beragam alat ukur (mistar, jangka sorong, mikrometer sekrup, neraca, termometer, stopwatch) berdasarkan besaran fisis yang sesuai untuk diukur.

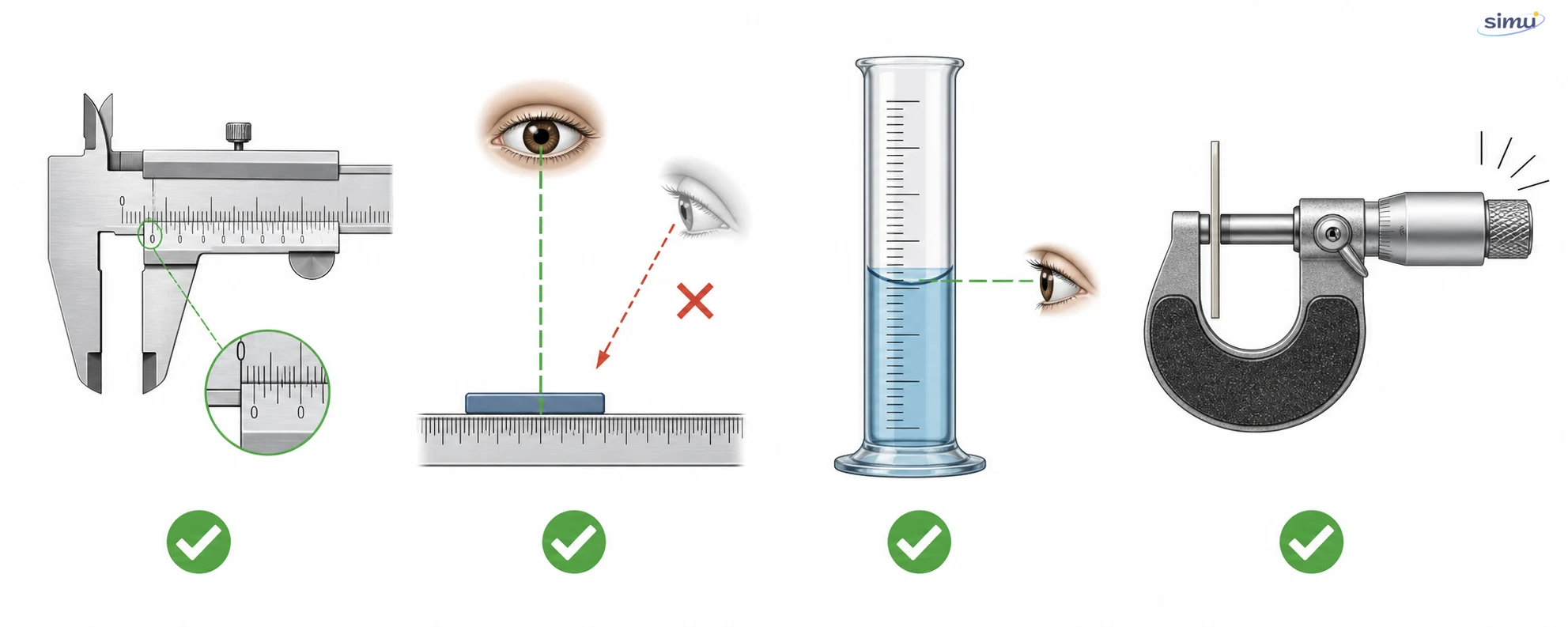

- IPA-E.PI1.2Memilih dan menggunakan alat ukur yang tepat pada konteks pengukuran tertentu, sambil meminimalkan sumber kesalahan (paralaks, kalibrasi, gangguan acak).
- IPA-E.PI1.3Menerapkan kaidah angka penting pada operasi aritmetika data pengukuran (penjumlahan, pengurangan, perkalian, pembagian, pembulatan).
- IPA-E.PI1.4Menyajikan nilai hasil pengukuran dalam notasi ilmiah dengan satuan dan dimensi yang konsisten dengan Sistem Internasional (SI).
- IPA-E.PI1.5Menghitung nilai rata-rata dan ketidakpastian pengukuran berulang, lalu melaporkannya dalam format yang sesuai (misalnya x ± Δx).

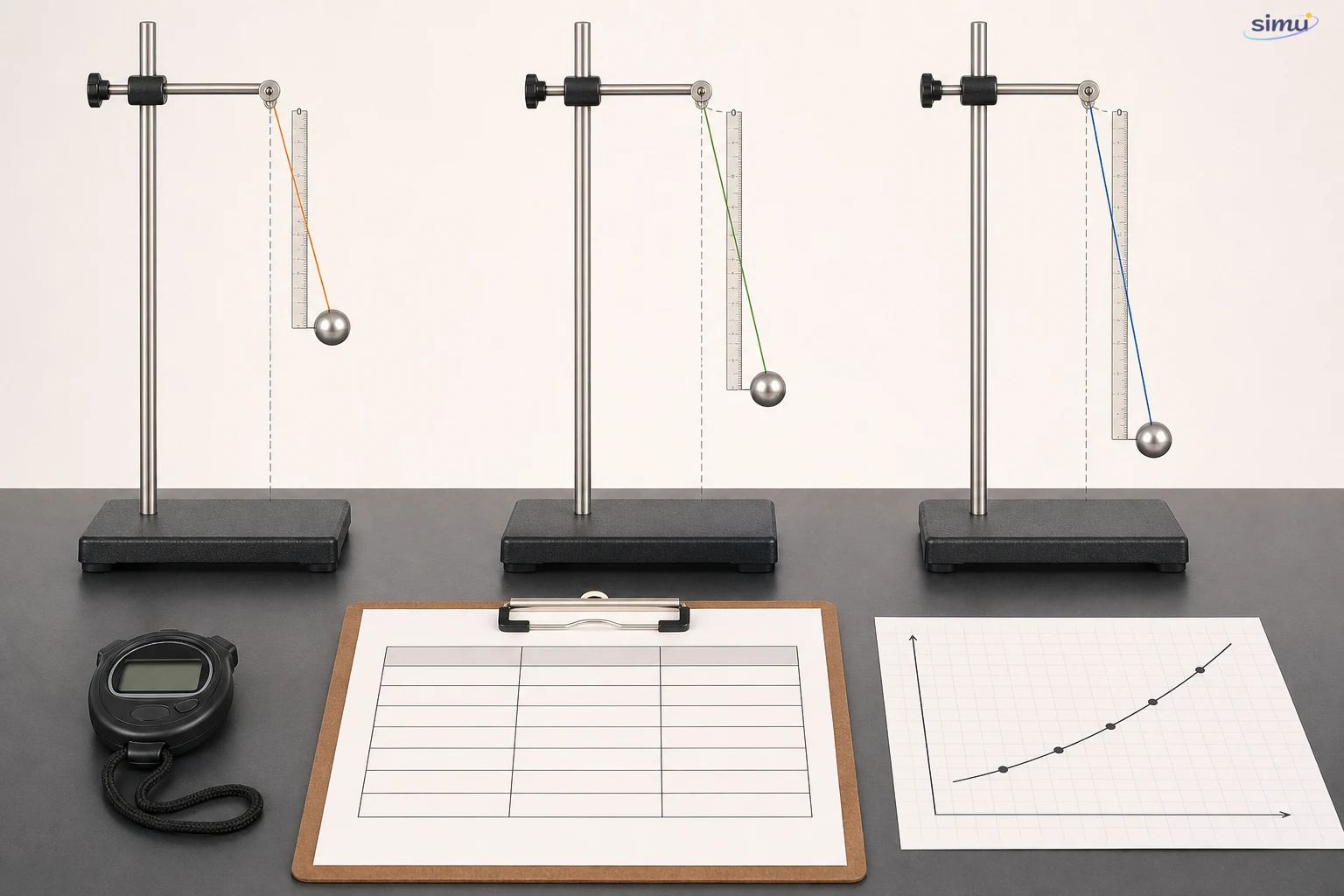

- IPA-E.PI1.6Merancang prosedur percobaan ilmiah dengan variabel bebas-terikat-kontrol yang jelas untuk menyelidiki kasus terkait pengukuran.
Simulasi
Jangka Sorong (Vernier Caliper) — Pembelajaran Detail
Simulasi jangka sorong dengan tiga mode: (1) Mode Bebas — geser rahang nonius dan baca skalanya; (2) Ukur Objek — pilih dari 6 benda nyata (kelereng, mur, dadu, pulpen, kabel) dan rahang auto-snap ke diameter benda; (3) Latihan — sistem acak posisi rahang, ketik jawabanmu, dapat feedback langsung. Mendukung dua tingkat ketelitian: 0,1 mm (10 garis nonius, untuk SMP) dan 0,05 mm (20 garis nonius, untuk lab fisika). Highlight otomatis garis nonius yang lurus dengan skala utama (warna hijau), dan langkah baca step-by-step dengan rumus KaTeX.

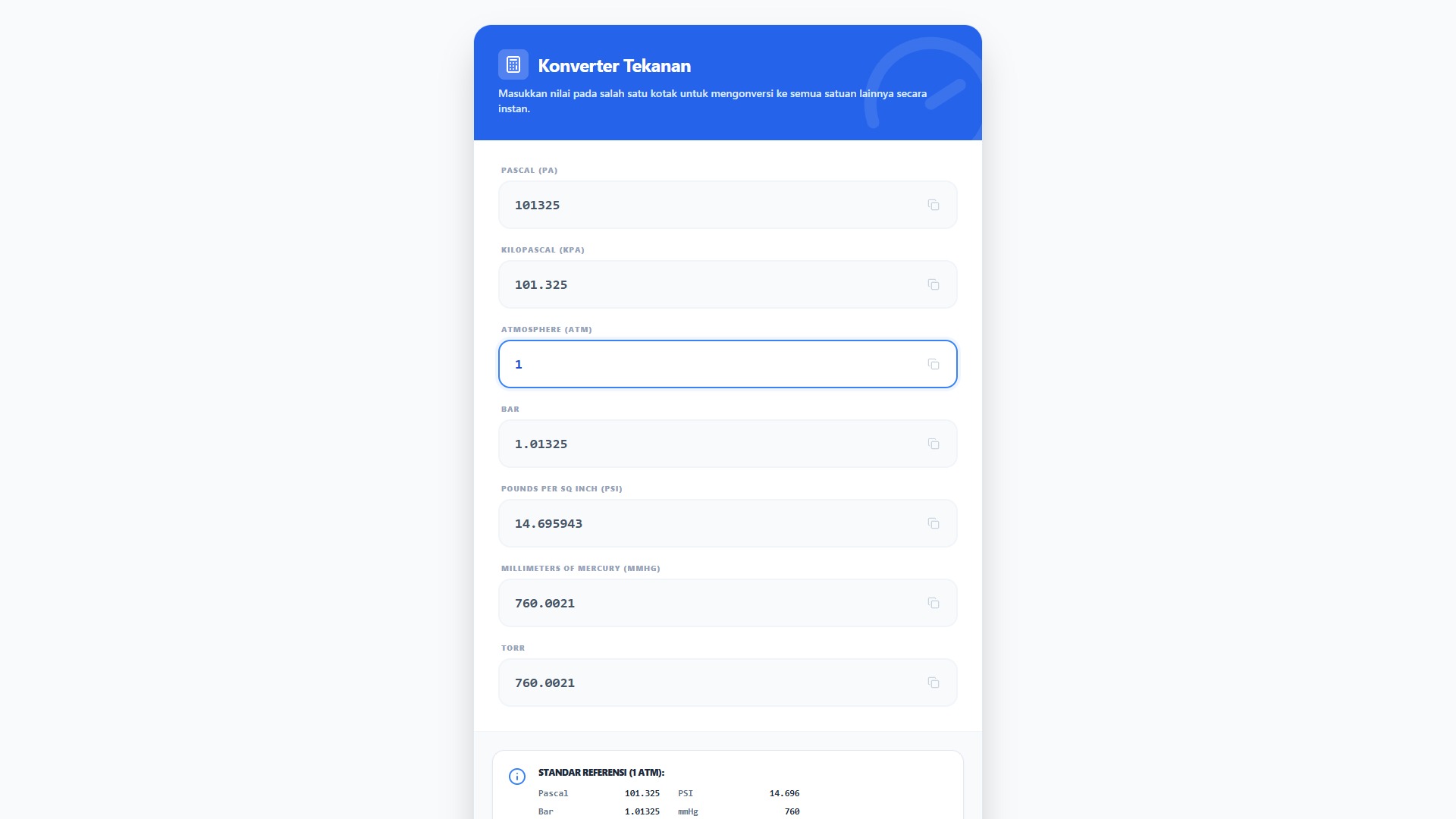

Konverter Tekanan
Alat bantu untuk mengonversi nilai tekanan antara berbagai satuan internasional seperti Pascal (Pa), Atmosfer (atm), Bar, PSI, hingga mmHg secara real-time.

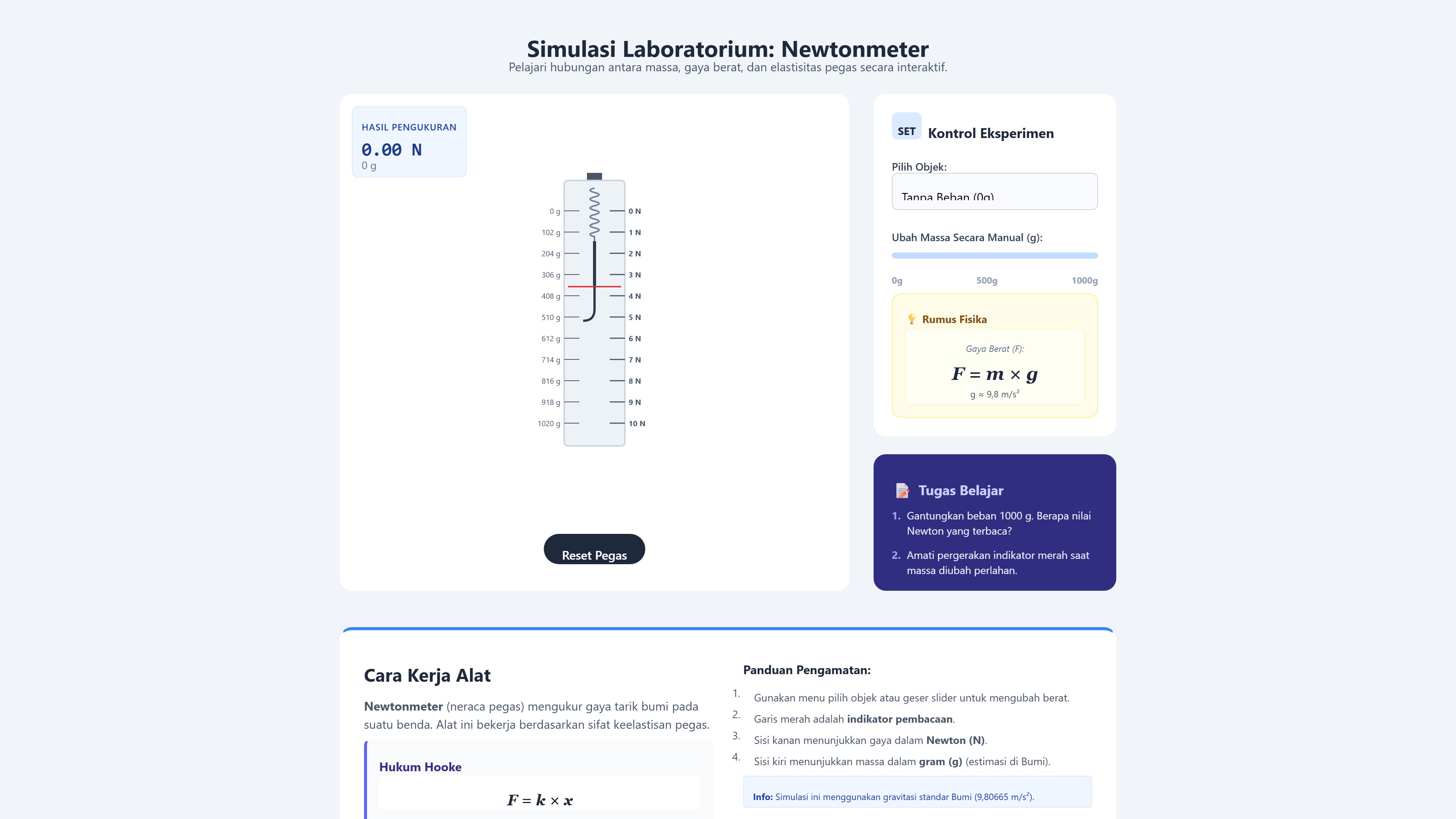

Newtonmeter Interaktif
Simulasi laboratorium untuk mempelajari hubungan antara massa, gaya berat, dan elastisitas pegas menggunakan neraca pegas (Newtonmeter).

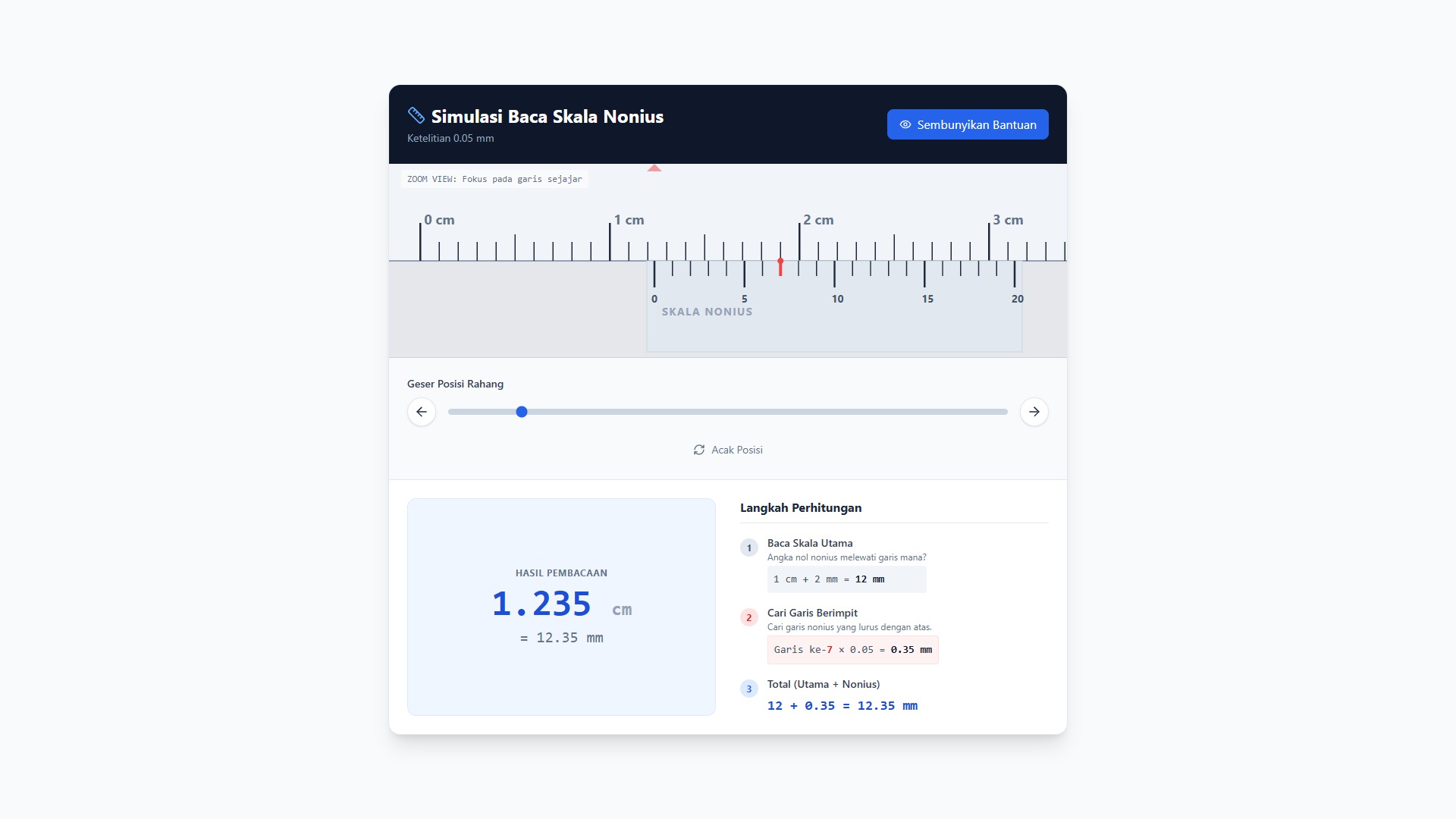

Simulasi Baca Skala Nonius (Jangka Sorong)
Pelajari cara membaca alat ukur jangka sorong (skala nonius) dengan ketelitian 0.05 mm melalui simulasi interaktif ini.

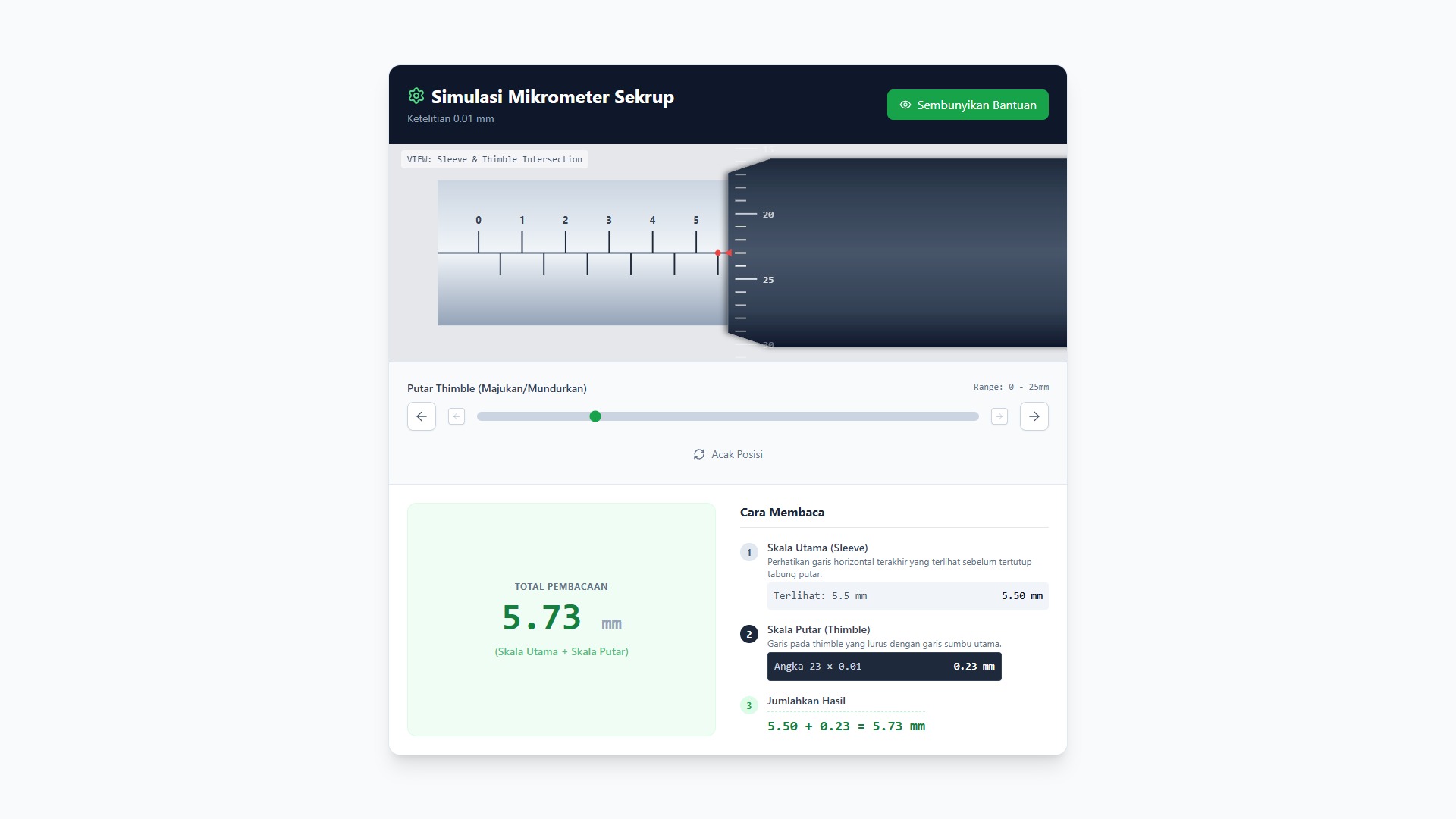

Simulasi Mikrometer Sekrup
Pelajari cara membaca alat ukur mikrometer sekrup dengan ketelitian 0.01 mm melalui simulasi interaktif ini.
Timbangan dan Berat — Massa vs Berat
Simulasi tiga jenis timbangan: timbangan pegas (mengukur berat = m·g, hasil berbeda di planet beda), timbangan dua lengan / neraca (membandingkan massa standar, hasil sama di mana saja), dan timbangan digital (kalibrasi + zero error). Atur massa benda, gravitasi (Bumi/Bulan/Mars/Jupiter), dan parameter alat untuk melihat bagaimana berat berubah meski massa tetap. Konsep utama: massa adalah jumlah materi (kg, invariant), berat adalah gaya gravitasi (N, tergantung lokasi).
Model 3D

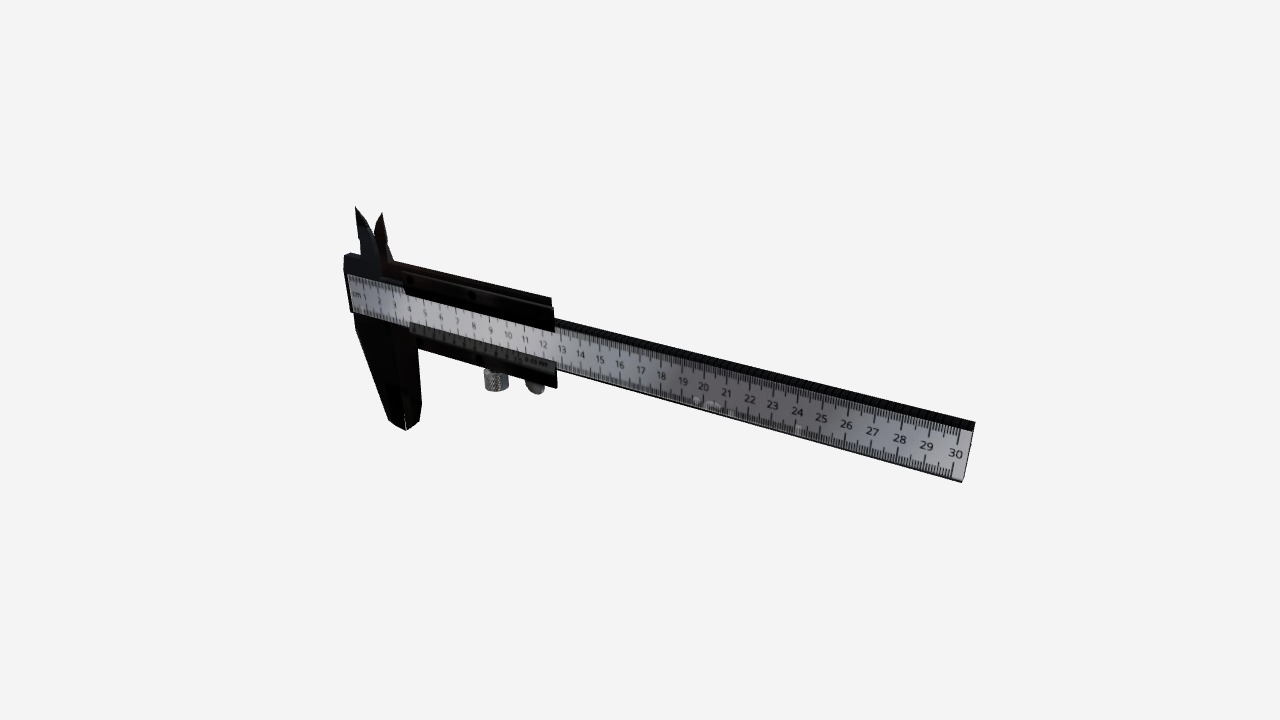

Jangka Sorong (Vernier Caliper) — Alat Ukur Panjang Presisi 0,1 mm
Jangka sorong (vernier caliper) — alat ukur panjang dengan ketelitian 0,1 mm (atau 0,05 mm untuk versi vernier 20-strip), 10× lebih presisi dibanding mistar (1 mm) tapi 10× kurang presisi dibanding [[micrometer]] (0,01 mm). Kunci kepresisiannya: skala nonius (vernier scale) — skala kecil yang bergeser di samping skala utama, ditemukan oleh Pierre Vernier (1631). Jangka sorong bisa mengukur diameter luar (rahang atas), diameter dalam (rahang bawah / lubang), dan kedalaman (depth bar di belakang) dengan satu alat. Dipakai luas di lab fisika sekolah, bengkel otomotif, dan workshop teknik.

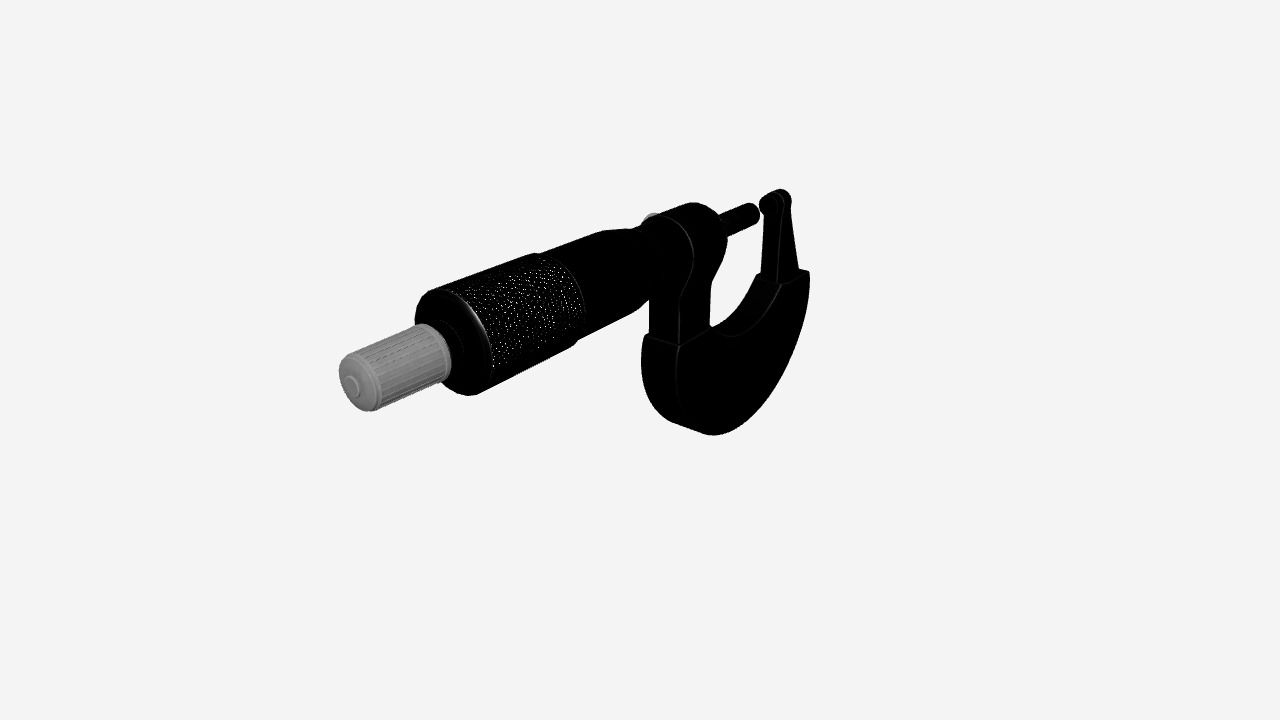

Mikrometer Sekrup — Alat Ukur Panjang Presisi 0,01 mm
Mikrometer sekrup — alat ukur panjang dengan ketelitian 0,01 mm (10 mikrometer), 10× lebih presisi dibanding jangka sorong (0,1 mm) dan 100× lebih presisi dibanding mistar (1 mm). Prinsip kerjanya: ulir sekrup yang satu putaran penuh maju 0,5 mm, lalu skala thimble dibagi 50 strip sehingga tiap strip = 0,01 mm. Dipakai luas di lab fisika sekolah, bengkel permesinan, manufaktur presisi, dan kontrol kualitas industri untuk mengukur tebal kawat, diameter pelat tipis, dan komponen kecil yang membutuhkan akurasi tinggi.
