Listrik, Magnet, dan Energi Alternatif

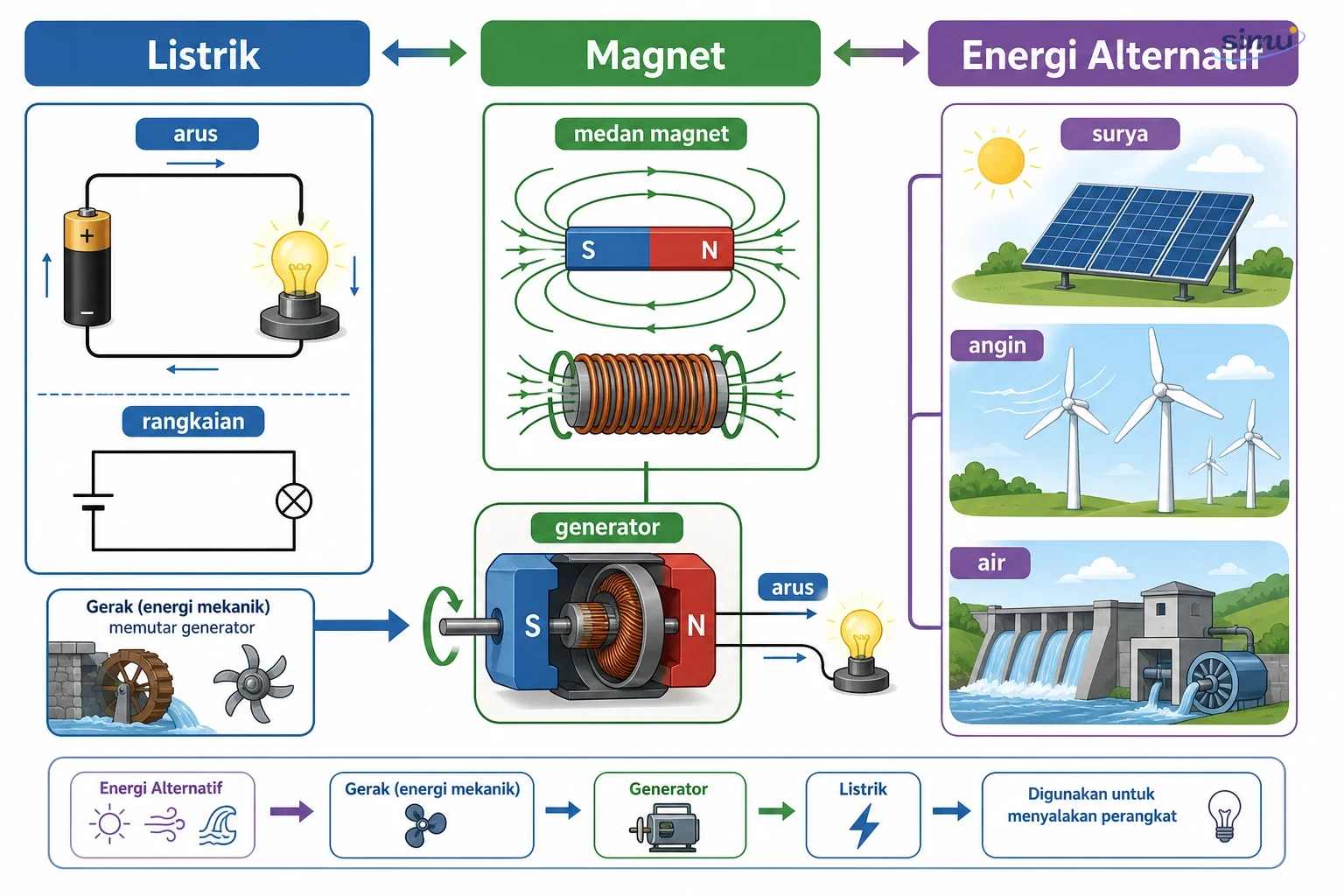

Listrik-magnet-energi alternatif: kemagnetan & elektromagnetisme, generator (induksi), listrik statis vs dinamis, rangkaian seri-paralel (hukum Ohm), sumber energi alternatif (surya/angin/air/biomassa), prototipe pembangkit.
Tujuan Pembelajaran (9)
- IPA-D.PI18Menganalisis gejala kemagnetan untuk menyelesaikan tantangan yang dihadapi dalam kehidupan sehari-hari.
- IPA-D.PI18.1Menggambarkan gejala kemagnetan (kutub, garis gaya, medan magnet bumi) beserta elektromagnetisme.

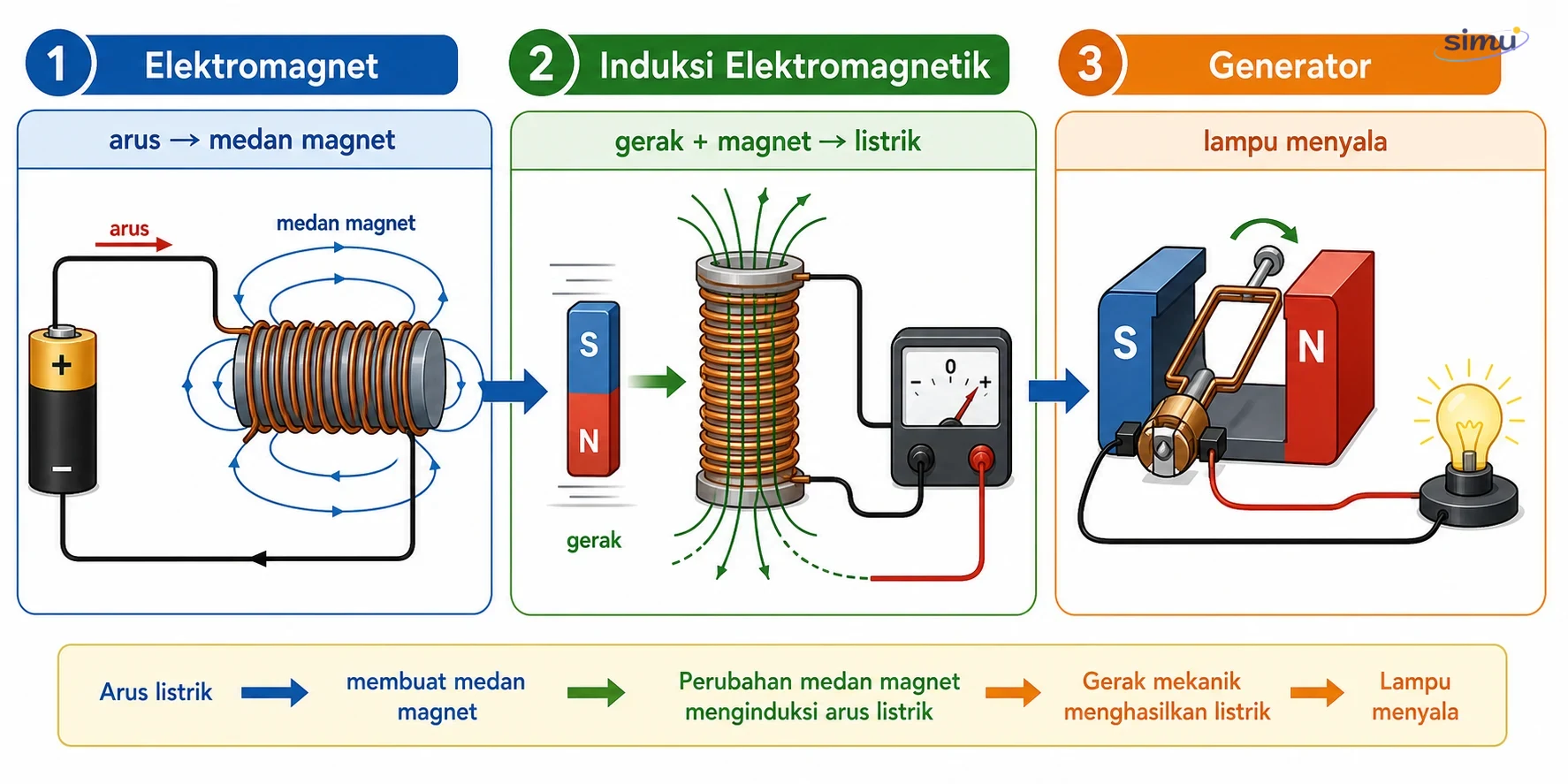

- IPA-D.PI18.2Menerapkan prinsip kerja generator sebagai fondasi teknologi kelistrikan modern (induksi elektromagnetik).
- IPA-D.PI19Menganalisis gejala kelistrikan untuk menyelesaikan tantangan yang dihadapi dalam kehidupan sehari-hari.

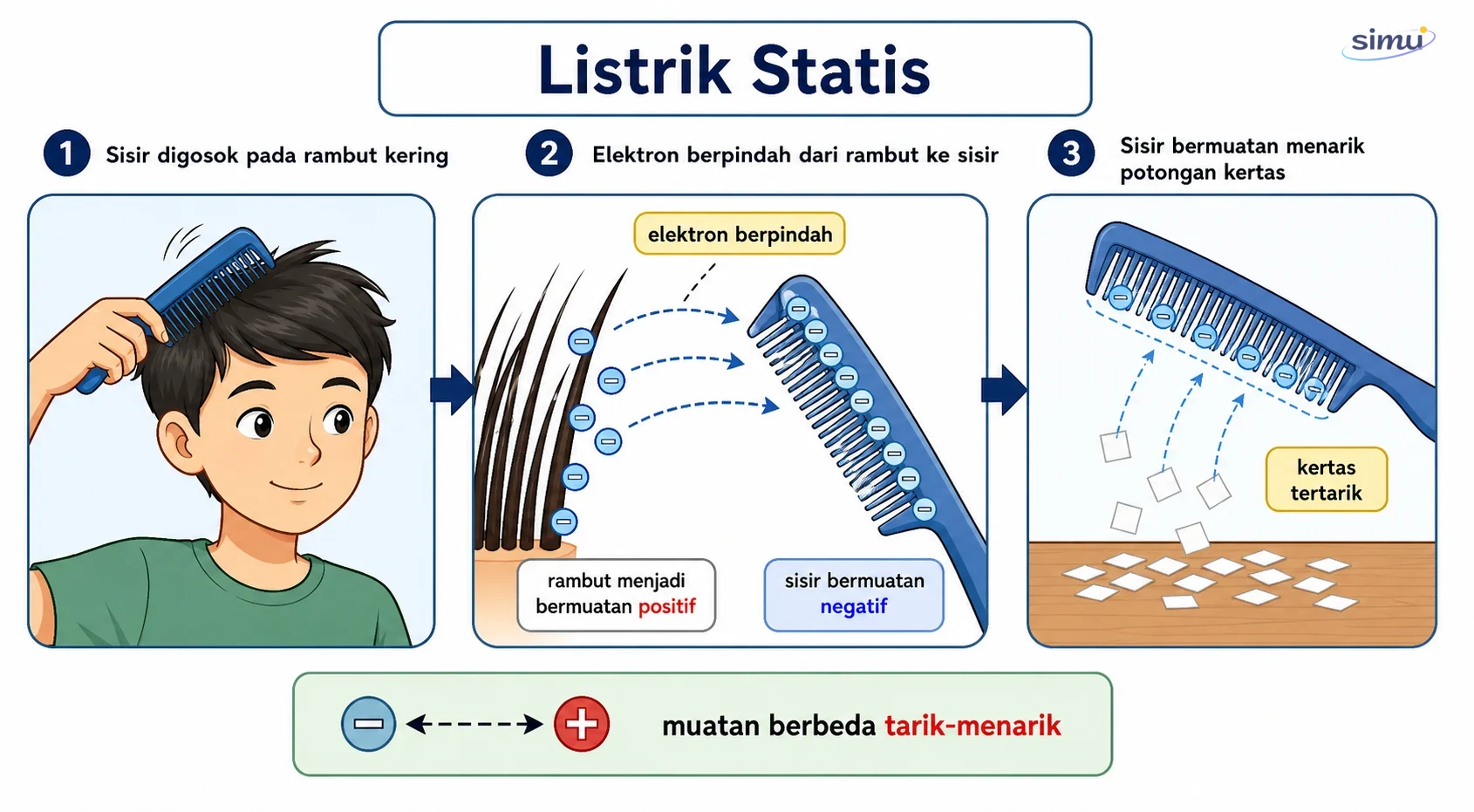

- IPA-D.PI19.1Memilah gejala listrik statis (gaya & medan listrik) dibanding listrik dinamis (arus, tegangan, hambatan).

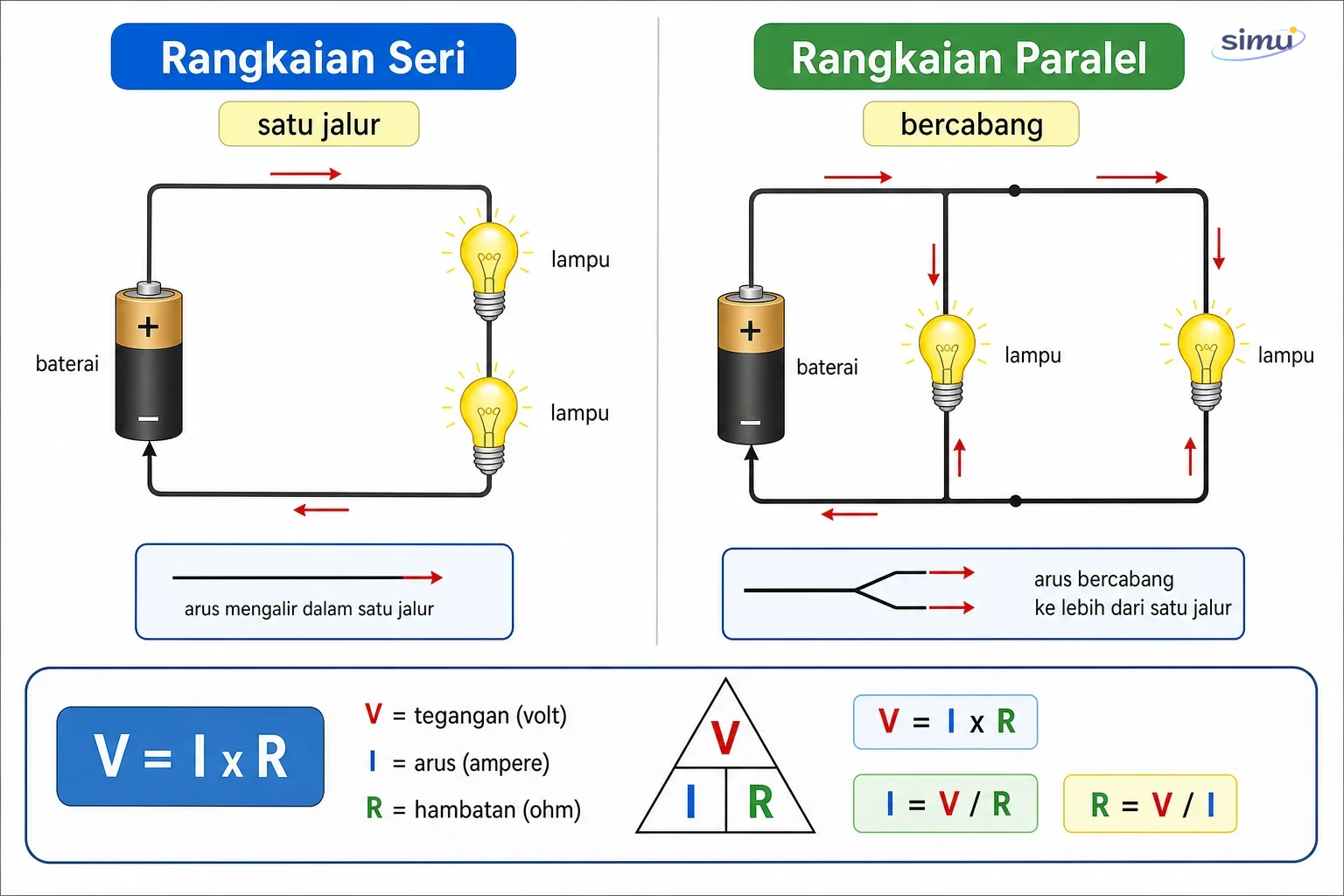

- IPA-D.PI19.2Mengkaji rangkaian listrik (seri, paralel) pada perangkat rumah tangga sembari menerapkan hukum Ohm.
- IPA-D.PI20Menerapkan pemanfaatan sumber energi listrik ramah lingkungan dalam kehidupan sehari-hari.

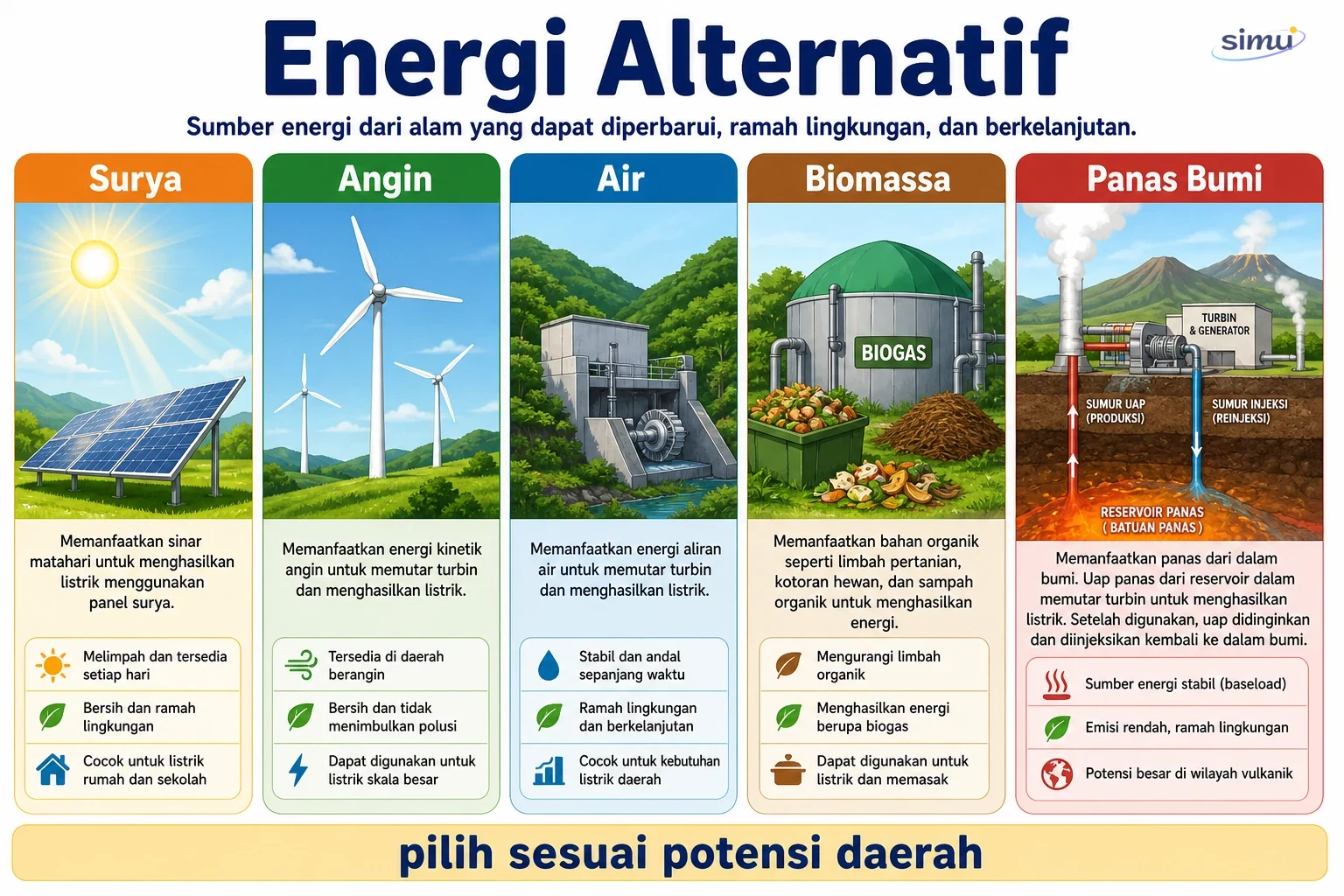

- IPA-D.PI20.1Memetakan ragam sumber energi alternatif ramah lingkungan (surya, kinetik angin, hidro, biomassa) beserta prinsip konversinya.

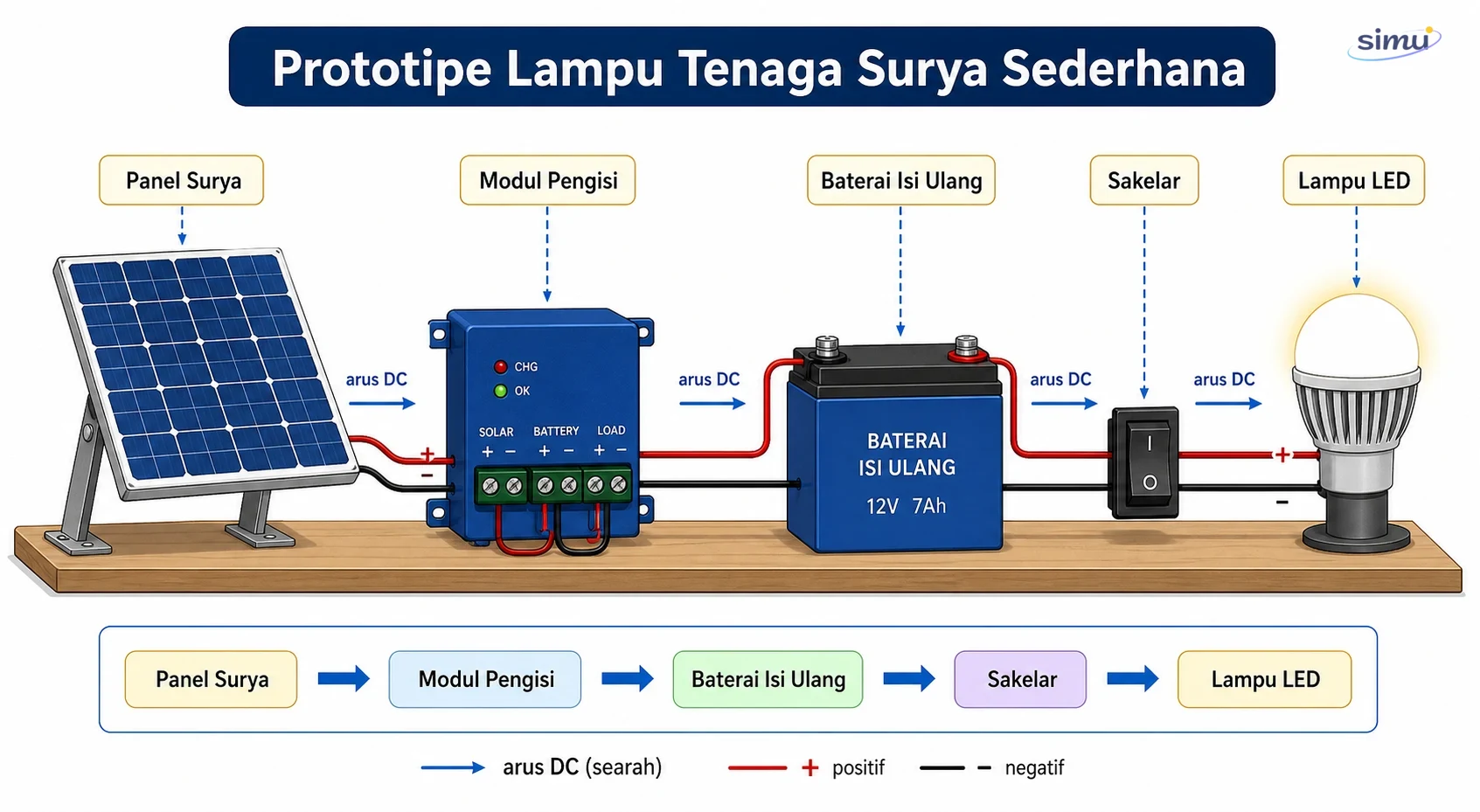

- IPA-D.PI20.2Merancang sekaligus membuat prototipe alat sederhana pembangkit energi alternatif sebagai laporan projek.
Simulasi

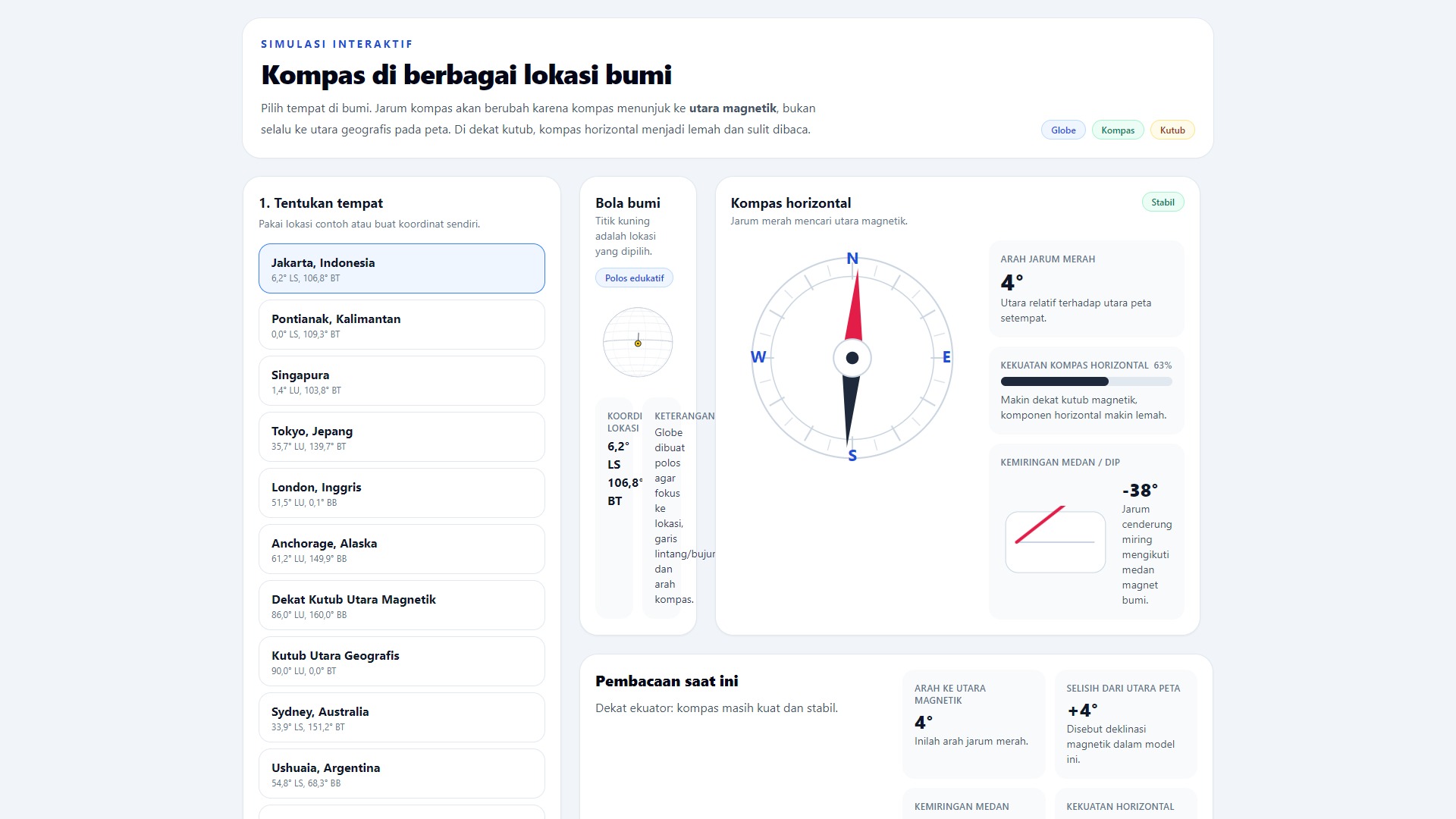

Kompas di Berbagai Lokasi Bumi — Medan Magnet
Simulasi interaktif yang menunjukkan bahwa jarum kompas tidak selalu menunjuk 'atas peta'. Pilih 11 lokasi (Jakarta, Pontianak, Singapura, Tokyo, London, Anchorage, dekat Kutub Utara/Selatan Magnetik & Geografis, Sydney, Ushuaia) atau atur latitude/longitude manual. Lihat globe edukatif dan kompas horizontal yang berputar mengikuti arah ke utara magnetik. Sim juga menampilkan tiga konsep penting: deklinasi (selisih utara magnetik vs utara peta), inklinasi/dip (kemiringan medan magnet), dan kekuatan horizontal kompas (yang melemah saat dekat kutub).
Simulasi Aturan Tangan Kiri Fleming
Visualisasi 3D arah gaya pada kawat berarus di dalam medan magnet. Balikkan arah arus atau kutub magnet, lalu amati panah hijau Gaya (F) yang otomatis menyesuaikan sebagai hasil F = I x B. Cocok untuk memahami prinsip kerja motor listrik.
Simulasi Elektromagnet 3D
Visualisasi 3D paku besi yang dililit kawat dan dialiri arus baterai. Nyalakan/matikan arus, balik kutub baterai, lalu amati medan magnet di sekitar solenoida serta perubahan posisi kutub Utara dan Selatan sesuai kaidah tangan kanan.
Simulasi Motor DC
Visualisasi mekanika motor DC dengan komutator cincin belah. Amati bagaimana kawat kuning dan ungu bergantian terhubung ke sikat positif dan negatif setiap setengah putaran, sehingga arah arus pada kumparan tetap menghasilkan torsi searah. Tersedia mode otomatis dengan kontrol kecepatan dan mode manual dengan dial putar.
Model 3D
Amperemeter (Ammeter) — Alat Ukur Arus Listrik
Amperemeter (Ammeter) — alat ukur arus listrik (dalam satuan Ampere, A). Dirangkai secara seri dengan komponen yang ingin diukur arusnya (vs voltmeter yang dirangkai paralel). Dipakai di lab fisika SMP-SMA untuk eksperimen Hukum Ohm, rangkaian seri-paralel, dan sirkuit listrik dasar. Versi analog (jarum) maupun digital (display angka) sama prinsipnya — mengukur arus yang lewat di kawat penghantar. Resistensi internal rendah (~0.01 Ω) supaya tidak mengganggu arus rangkaian.
Kompas — Penunjuk Arah dengan Medan Magnet Bumi
Kompas = alat penunjuk arah klasik. Jarum magnetik yang bebas berputar di porosnya akan selalu mengarah ke Utara magnetik Bumi karena tertarik medan magnet planet. Ditemukan di Tiongkok zaman Dinasti Han (~200 SM) sebagai si nan (penunjuk selatan), lalu diadopsi pelaut Arab dan Eropa abad 12-13 — yang mengubah sejarah dunia karena memungkinkan navigasi laut jarak jauh (Era Penjelajahan, Columbus, Magellan). Sampai era GPS modern, kompas masih relevan untuk pramuka, hiking, militer, dan backup ketika baterai mati.
Medan Magnet Batang (Bar Magnet Field)
Visualisasi 3D medan magnet di sekitar satu magnet batang (bar magnet). Menampilkan pola garis-garis gaya magnet klasik: keluar dari kutub Utara (N), melengkung melalui ruang, masuk ke kutub Selatan (S). Bentuk medan ini adalah fondasi pemahaman kemagnetan sebelum eksplor kasus dua magnet (lihat pasangan `magnets-attracting-field` & `magnets-repelling-field`).
Medan Magnet Tapal Kuda (Horseshoe Magnet Field)
Visualisasi 3D medan magnet di sekitar magnet tapal kuda (horseshoe magnet). Bentuk U menjadikan kedua kutub (Utara & Selatan) saling berdekatan — efeknya medan terkonsentrasi sangat kuat di celah antara kedua kutub. Trik geometri ini bikin horseshoe magnet lebih kuat dari bar magnet ukuran sama. Pasangan dengan `bar-magnet-field` untuk perbandingan bentuk medan.
Medan Magnet Tarik-Menarik (Magnets Attracting Field)
Visualisasi 3D medan magnet antara dua magnet permanen yang saling tarik (kutub berbeda berhadapan). Garis-garis gaya medan magnet ditampilkan mengalir bersambung dari kutub Utara satu magnet ke kutub Selatan magnet lainnya — itulah yang menyebabkan gaya tarik. Pasangan dengan model `magnets-repelling-field` untuk perbandingan langsung.
Medan Magnet Tolak-Menolak (Magnets Repelling Field)
Visualisasi 3D medan magnet antara dua magnet permanen yang saling tolak (kutub sama berhadapan). Garis-garis gaya medan magnet ditampilkan melengkung keluar dari masing-masing kutub, tidak bertemu di tengah — itulah yang menyebabkan gaya tolak. Sangat cocok untuk pelajaran IPA SMP fase D dan Fisika SMA fase F bab kemagnetan.
Materi Pendukung

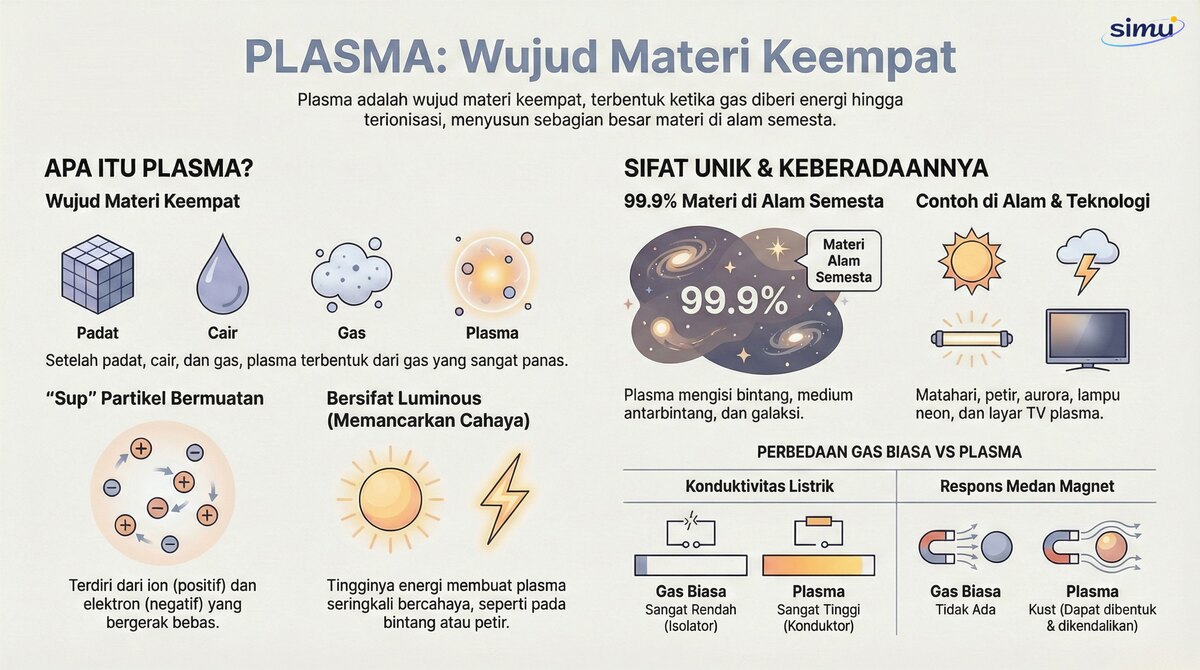

Plasma: Wujud Keempat dan Dinamika Kosmik
Infografis dan slide PDF tentang plasma sebagai wujud keempat materi: gas terionisasi yang bercahaya, bermuatan listrik, dan responsif terhadap medan magnet. Materi menghubungkan konsep wujud zat dengan Matahari, angin surya, magnetosfer, torus plasma, dan piringan akresi.

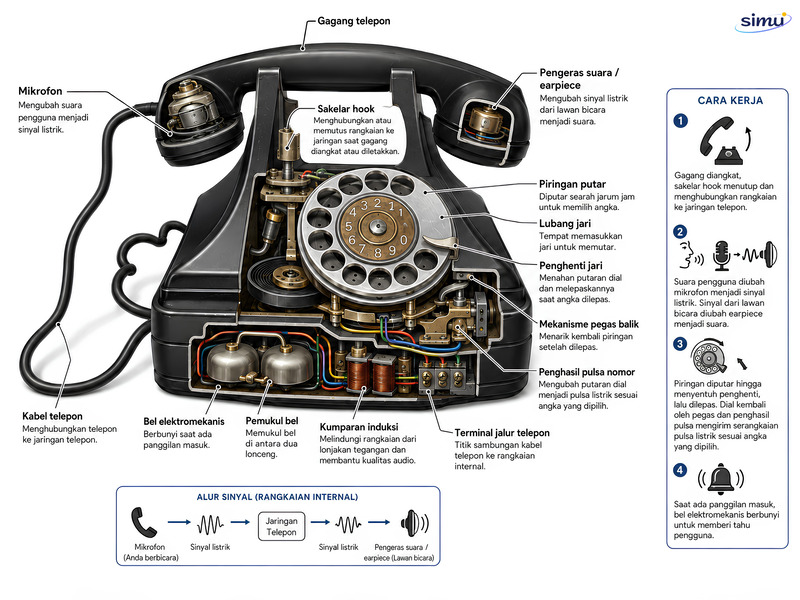

Telepon Retro (Telepon Putar)
Infografis telepon retro / telepon putar (rotary phone) — telepon klasik era awal abad ke-20 dengan dial putar mekanis. Menampilkan komponen utama: gagang telepon (earpiece + mikrofon), sakelar hook, piringan/dial putar dengan lubang jari dan pengkait jari, mekanisme pegas, bel elektromekanis, pemukul bel, kumparan induksi, dan terminal kabel. Dilengkapi penjelasan alur sinyal (rangkaian internal) dan diagram cara kerja: dari gagang diangkat → suara diubah jadi sinyal listrik via mikrofon → dikirim lewat jalur telepon → sinyal masuk diubah jadi suara via earpiece → bel berbunyi saat panggilan masuk. Tersedia 2 berkas: versi standar (~1,2 MB) untuk preview ringan dan versi resolusi tinggi (~7,5 MB) untuk presentasi atau cetak besar.
