Cara Menggunakan Panduan Lensa dan Cermin: Eksplorasi Fungsi Empat Instrumen Optik dan Pembentukan Bayangan

Mengapa kaca spion kendaraan selalu menggunakan cermin cembung, reflektor lampu senter mengandalkan cermin cekung, kacamata penderita rabun jauh memerlukan lensa cekung, dan proyektor film bergantung pada lensa cembung? Pertanyaan-pertanyaan ini menyingkap fakta mendasar: setiap instrumen optik memiliki arsitektur fisis yang unik dan dirancang untuk tujuan pembelokan cahaya yang sangat berlainan.

Banyak pelajar dan pembelajar sains kerap terbebani dengan menghafal rumus tanda aljabar atau aturan nomor ruang tanpa memahami intuisi fisika di baliknya. Melalui Panduan Lensa dan Cermin Simu, Anda diajak menjelajahi peta belajar komprehensif: membedah alasan fisis pemakaian masing-masing alat, meniru penarikan tiga berkas sinar istimewa langkah demi langkah di atas kertas, hingga melangkah ke laboratorium simulasi interaktif untuk eksperimen bebas.

---

1. Mengenal Empat Keluarga Optik dan Peran Nyatanya

Di bagian atas antarmuka panduan, Anda dapat memilih empat tab keluarga optik utama. Setiap keluarga optik merepresentasikan mekanisme pembelokan berkas cahaya yang berbeda:

(Tampilan antarmuka panduan lensa dan cermin dengan navigasi 4 instrumen optik, pemutar langkah gambar, dan panel sifat bayangan)

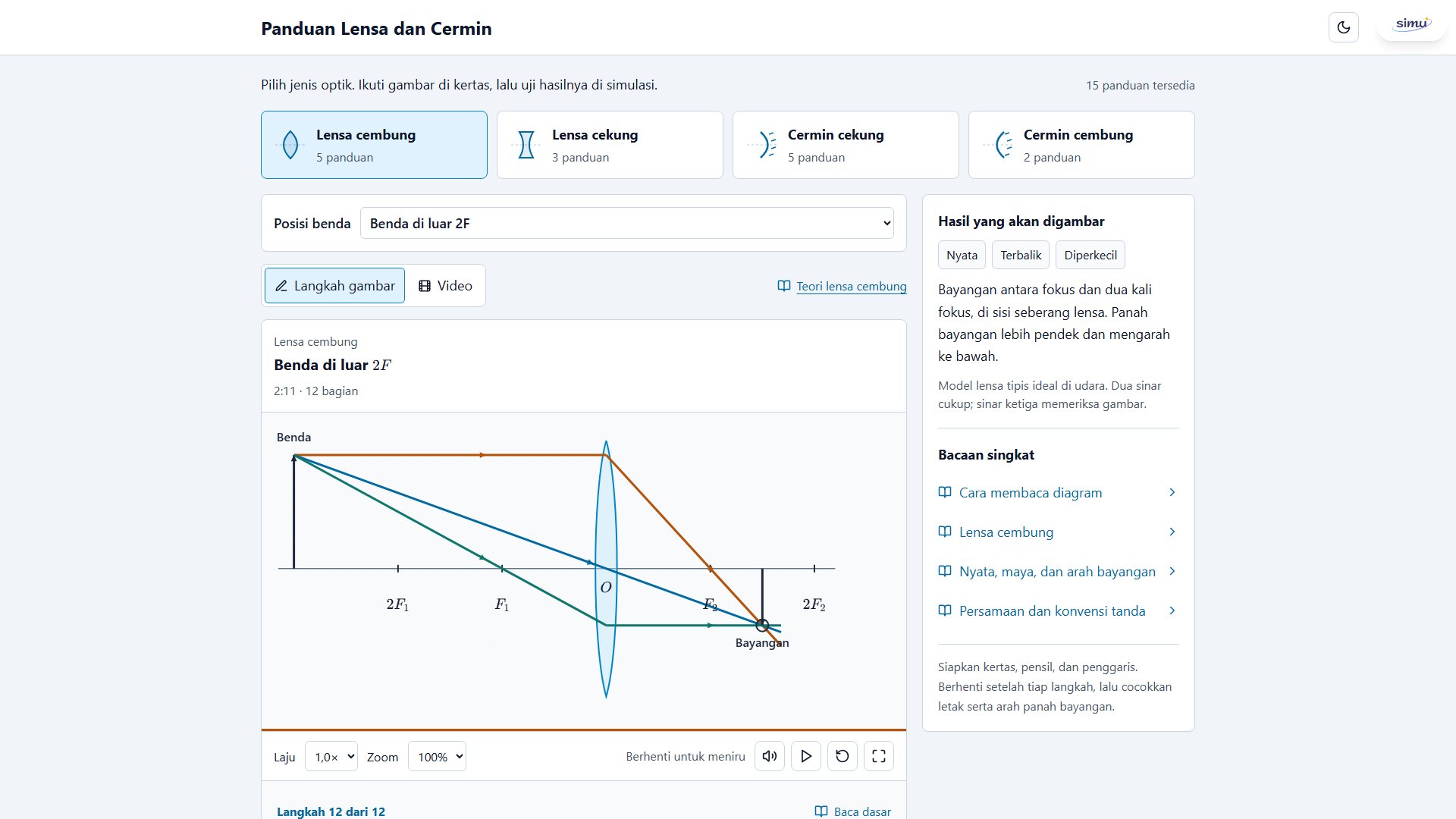

A. Lensa Cembung (Pembiasan Konvergen)

• Karakter Sinar: Meneruskan berkas sinar menembus dua permukaan kelengkungan kaca dan membiaskannya mengumpul (konvergen) ke titik fokus di belakang lensa ($f > 0$).
• Fleksibilitas Bayangan: Posisi bayangannya sangat dinamis. Ketika benda diletakkan jauh (di ruang II atau III), lensa membentuk bayangan nyata terbalik yang dapat ditangkap pada layar (film atau sensor kamera). Namun, ketika benda diletakkan sangat dekat di depan fokus (ruang I), lensa menghasilkan bayangan maya yang tegak dan diperbesar.
• Penerapan Sehari-hari: Kaca pembesar (lup), proyektor bioskop, kamera digital, mikroskop, dan lensa mata manusia.

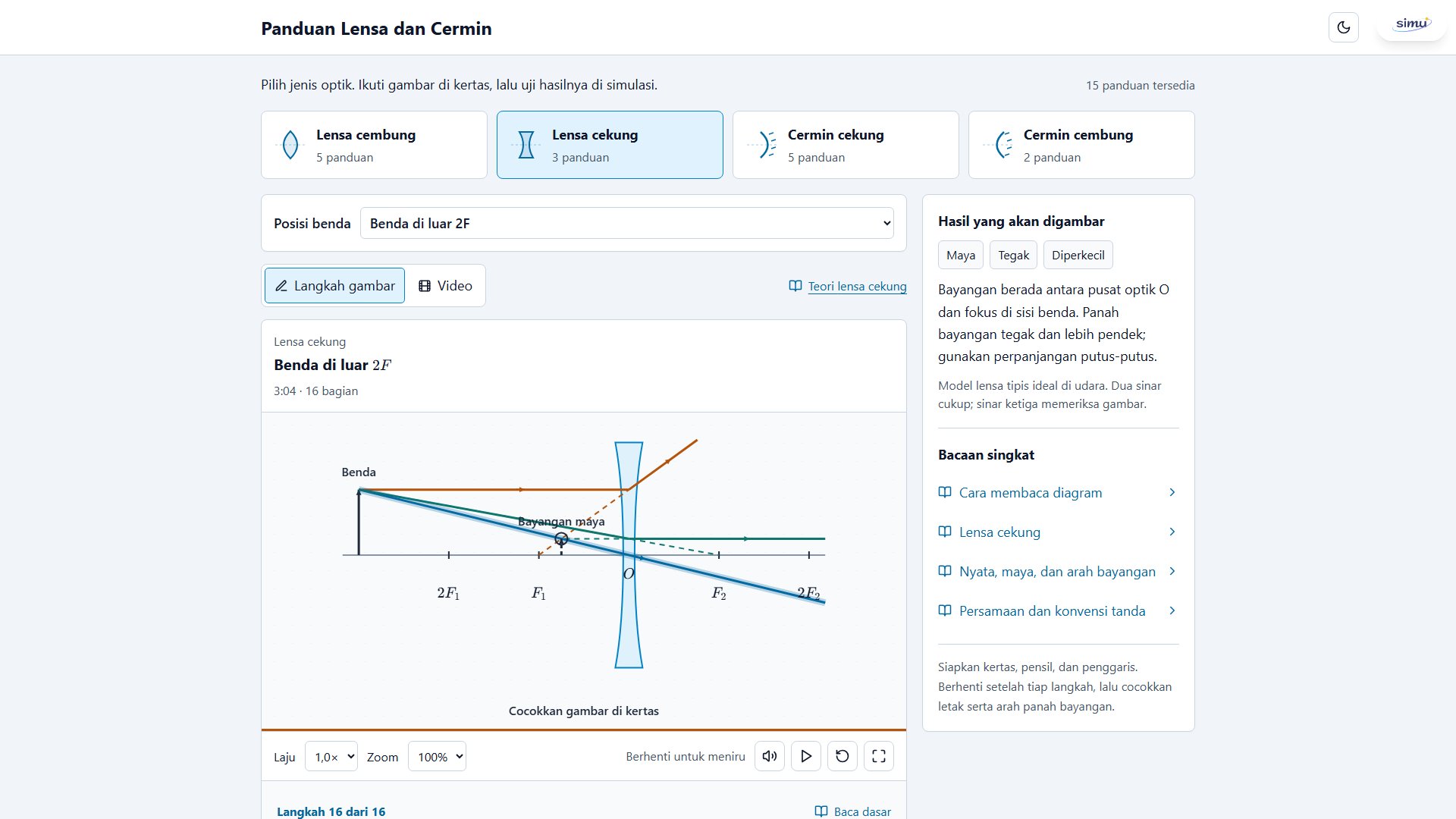

B. Lensa Cekung (Pembiasan Divergen)

• Karakter Sinar: Membiaskan berkas cahaya sejajar agar menyebar (divergen) ke segala arah, seolah-olah berkas tersebut memancar dari titik fokus maya di depan lensa ($f < 0$).
• Sifat Bayangan Tunggal: Selalu menghasilkan bayangan yang bersifat Maya, Tegak, dan Diperkecil di sisi depan lensa, di mana pun benda diletakkan.
• Penerapan Sehari-hari: Kacamata koreksi rabun jauh (miopi) untuk memundurkan bayangan tepat ke retina, lubang intip pintu rumah (peephole), dan lensa pembalik pada teropong panggung.

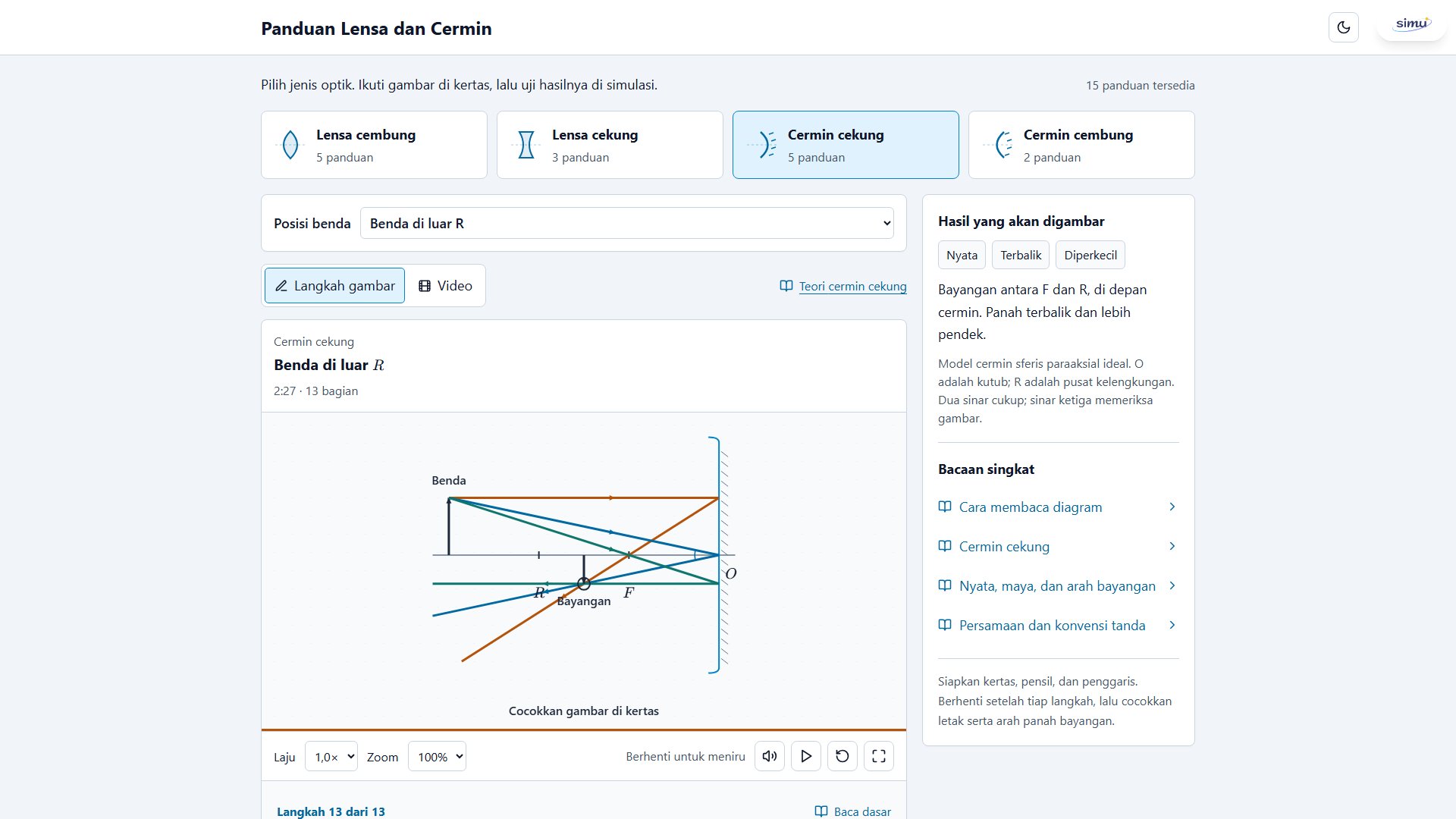

C. Cermin Cekung (Pemantulan Konvergen)

• Karakter Sinar: Membalikkan arah rambat cahaya di permukaan depannya dan memantulkannya memusat (konvergen) ke titik fokus nyata di depan cermin ($f > 0$).
• Fokus Energi: Berkas cahaya sejajar dari kejauhan dihimpun menjadi satu titik fokus yang sangat panas atau terang. Sebaliknya, sumber cahaya yang ditaruh di titik fokus akan dipantulkan menjadi berkas sorot sejajar lurus ke depan.
• Penerapan Sehari-hari: Reflektor lampu senter dan lampu depan kendaraan, antena parabola, cermin rias perbesar wajah (make-up mirror), dan kompor pemanas surya.

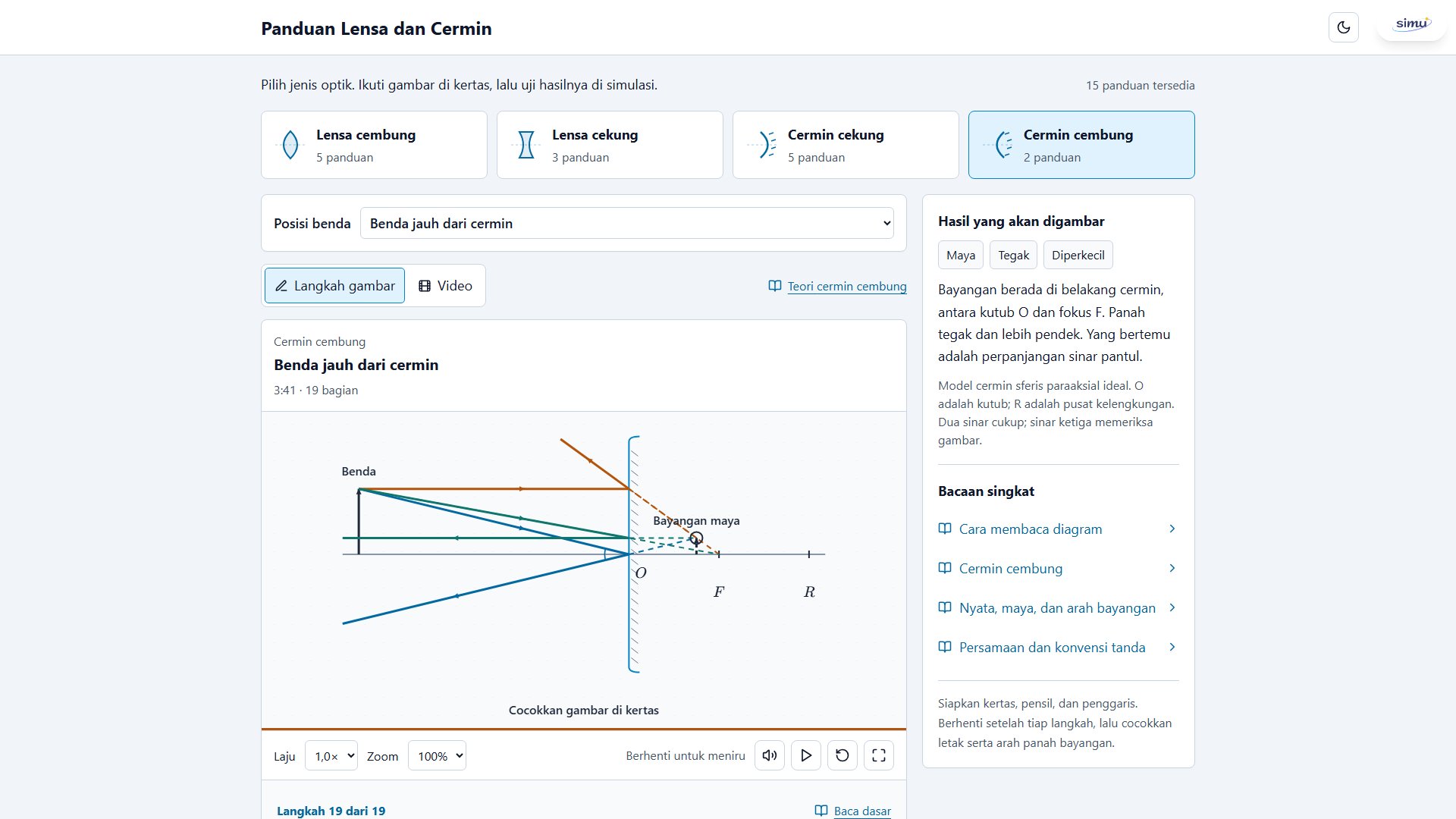

D. Cermin Cembung (Pemantulan Divergen)

• Karakter Sinar: Memantulkan berkas cahaya menyebar (divergen) seolah-olah berasal dari titik fokus maya di belakang permukaan lengkung cermin ($f < 0$).
• Bidang Pandang Ekstra Luas: Bayangan yang terbentuk selalu bersifat Maya, Tegak, dan Diperkecil, memungkinkan area penglihatan yang jauh lebih luas dibandingkan cermin datar biasa.
• Penerapan Sehari-hari: Kaca spion mobil dan motor, cermin cembung pengawas di tikungan jalan rawan kecelakaan, serta cermin keamanan lorong supermarket.

---

2. Fitur Interaktif dan Cara Memanfaatkan Panduan

Antarmuka Panduan Lensa dan Cermin dirancang agar proses belajar tidak sekadar mengamati hasil akhir yang rumit, melainkan memahami proses konstruksi geometris secara terstruktur:

1. Panel Rangkuman Sifat Bayangan (Panel Kanan)

Ketika Anda memilih jenis instrumen dan letak benda, panel kanan langsung menampilkan:

• Badge Karakter: Nyata/Maya, Tegak/Terbalik, Diperkecil/Sama Besar/Diperbesar.
• Nilai Acuan Aljabar: Nilai fokus $f$, jarak benda $s$, jarak bayangan $s’$, dan pembesaran sudut $|M|$.
• Pesan Fisis: Catatan praktis mengenai perilaku sinar pada posisi tersebut.

2. Mode Langkah Gambar (Meniru di Kertas Bergaris)

Membaca diagram sinar yang sudah selesai kerap membuat siswa bingung dari mana harus menarik garis pertama. Fitur Langkah Gambar memecah proses menjadi tahapan berurutan:

1. Mulai dengan membuat garis mendatar sumbu utama menggunakan penggaris.
2. Gambar simbol instrumen optik tegak lurus serta tandai pusat optik $O$.
3. Beri skala jarak simetris untuk titik fokus $F$ dan titik kelengkungan $2F$ (atau $R$).
4. Gambar panah benda tegak pada jarak yang ditentukan.
5. Tarik Sinar Istimewa 1 (garis sejajar $\rightarrow$ dibiaskan atau dipantulkan melalui fokus).
6. Tarik Sinar Istimewa 2 (melalui pusat optik $\rightarrow$ diteruskan lurus / melalui titik lengkung $\rightarrow$ dipantulkan kembali).
7. Tarik Sinar Istimewa 3 (melalui fokus $\rightarrow$ keluar sejajar sumbu utama).
8. Temukan titik potong sinar atau perpanjangan garis putus-putusnya sebagai ujung bayangan.
9. Buat panah bayangan dari sumbu utama ke titik potong tersebut.

Setiap langkah dilengkapi jeda otomatis agar Anda dapat berhenti dan menggoreskan pensil di buku tulis Anda sendiri. Anda juga dapat memperlambat laju animasi ($0{,}5\times$), memperbesar tampilan ($150\%$), atau mengulang langkah sebelumnya kapan saja.

3. Mode Video dengan Navigasi Bab

Bagi pembelajar visual-auditori, tombol sakelar Video menyajikan rekaman penjelas lengkap dengan bab bertimestamp. Anda dapat melompat langsung ke bagian berkas sinar yang ingin dipelajari, serta mengaktifkan centang Jeda di akhir bagian untuk memastikan pemahaman konsep sebelum melanjutkan ke bab berikutnya.

4. Melangkah ke Laboratorium Virtual Bebas

Di bagian bawah halaman, tersedia tautan langsung ke portofolio laboratorium simulasi terkait:

• Lensa Optik: Eksplorasi bebas menggeser jarak benda $s$ dan fokus $f$ secara langsung dengan telemetri waktu nyata.
• Dua Lensa: Eksperimen sistem optik ganda seperti mikroskop dan teleskop astronomi.
• Lensa dan Cermin: Menyelidiki kombinasi pembiasan dan pemantulan simultan.
• Pembiasan, Prisma, dan Lensa: Mempelajari hukum Snellius dan dispersi cahaya.

Cukup klik tombol Buka Simulasi untuk membuktikan langsung apakah hukum optika geometri bekerja persis sesuai prediksi Anda.

---

3. Matriks Perbandingan Empat Instrumen Optik

Instrumen	Jenis Permukaan	Sifat Berkas	Tanda Fokus ($f$)	Letak Bayangan Nyata	Letak Bayangan Maya	Sifat Bayangan Khas
Lensa Cembung	Kaca Bikonveks / Tipis	Konvergen (Mengumpul)	Positif ($+$)	Belakang Lensa ($s’ > 0$)	Depan Lensa ($s’ < 0$)	Fleksibel: Nyata terbalik (ruang II/III) atau Maya tegak diperbesar (ruang I / lup)
Lensa Cekung	Kaca Bikonkaf / Tipis	Divergen (Menyebar)	Negatif ($-$)	Tidak Pernah Ada	Depan Lensa ($s’ < 0$)	Selalu Maya, Tegak, Diperkecil (kacamata rabun jauh)
Cermin Cekung	Cekung Memantul	Konvergen (Mengumpul)	Positif ($+$)	Depan Cermin ($s’ > 0$)	Belakang Cermin ($s’ < 0$)	Memusatkan cahaya ke fokus nyata (reflektor senter / kompor surya)
Cermin Cembung	Cembung Memantul	Divergen (Menyebar)	Negatif ($-$)	Tidak Pernah Ada	Belakang Cermin ($s’ < 0$)	Selalu Maya, Tegak, Diperkecil dengan bidang pandang ekstra lebar (spion)

---

4. Keterkaitan Kurikulum dan Silabus

Meskipun panduan ini dapat dinikmati oleh siapa saja secara universal, materi optika geometri ini sangat relevan dengan capaian pembelajaran kurikulum:

A. Fase D (SMP Kelas VIII)

• Mata Pelajaran: Ilmu Pengetahuan Alam (IPA)
• Elemen: Pemahaman Sains (Gelombang, Bunyi, dan Cahaya)
• Capaian Pembelajaran: Peserta didik mampu menganalisis fenomena perambatan, pemantulan, dan pembiasan cahaya, serta menerapkan prinsip pembentukan bayangan pada cermin dan lensa dalam instrumen kehidupan sehari-hari (mata manusia, kaca pembesar, mikroskop, dan kacamata).

B. Fase F (SMA Kelas XI)

• Mata Pelajaran: Fisika
• Elemen: Pemahaman Fisika (Optika Geometri dan Alat-Alat Optik)
• Capaian Pembelajaran: Peserta didik mampu menganalisis pembentukan bayangan secara kuantitatif melalui persamaan Gauss $\frac{1}{f} = \frac{1}{s} + \frac{1}{s’}$ dan pembesaran linier $M = -\frac{s’}{s}$, serta mengevaluasi aberasi dan desain sistem instrumen optik majemuk.
