Cara Menggunakan Simulasi Anatomi Lingkaran: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda memperhatikan mengapa roda kendaraan, piringan jam dinding, lensa kacamata, hingga piringan satelit selalu dibuat berbentuk lingkaran? Di antara seluruh bangun datar beraturan, lingkaran adalah satu-satunya kurva tertutup mulus yang memiliki simetri sempurna di setiap sudut rotasinya. Setiap titik di tepian lingkaran berada pada jarak yang sama persis terhadap satu titik tetap di tengahnya.

Namun, di balik kesederhanaan bentuknya yang tampak bulat sempurna, geometri lingkaran menyimpan hubungan matematis yang sangat kaya dan fundamental. Apa perbedaan sejati antara tali busur dan garis sekan? Mengapa diameter disebut sebagai tali busur terpanjang? Dan mengapa garis singgung selalu membentuk sudut siku-siku sembilan puluh derajat tepat di titik singgungnya? Panduan dan video berikut membedah anatomi lingkaran secara visual dan interaktif.

Mengenal Layar Simulasi

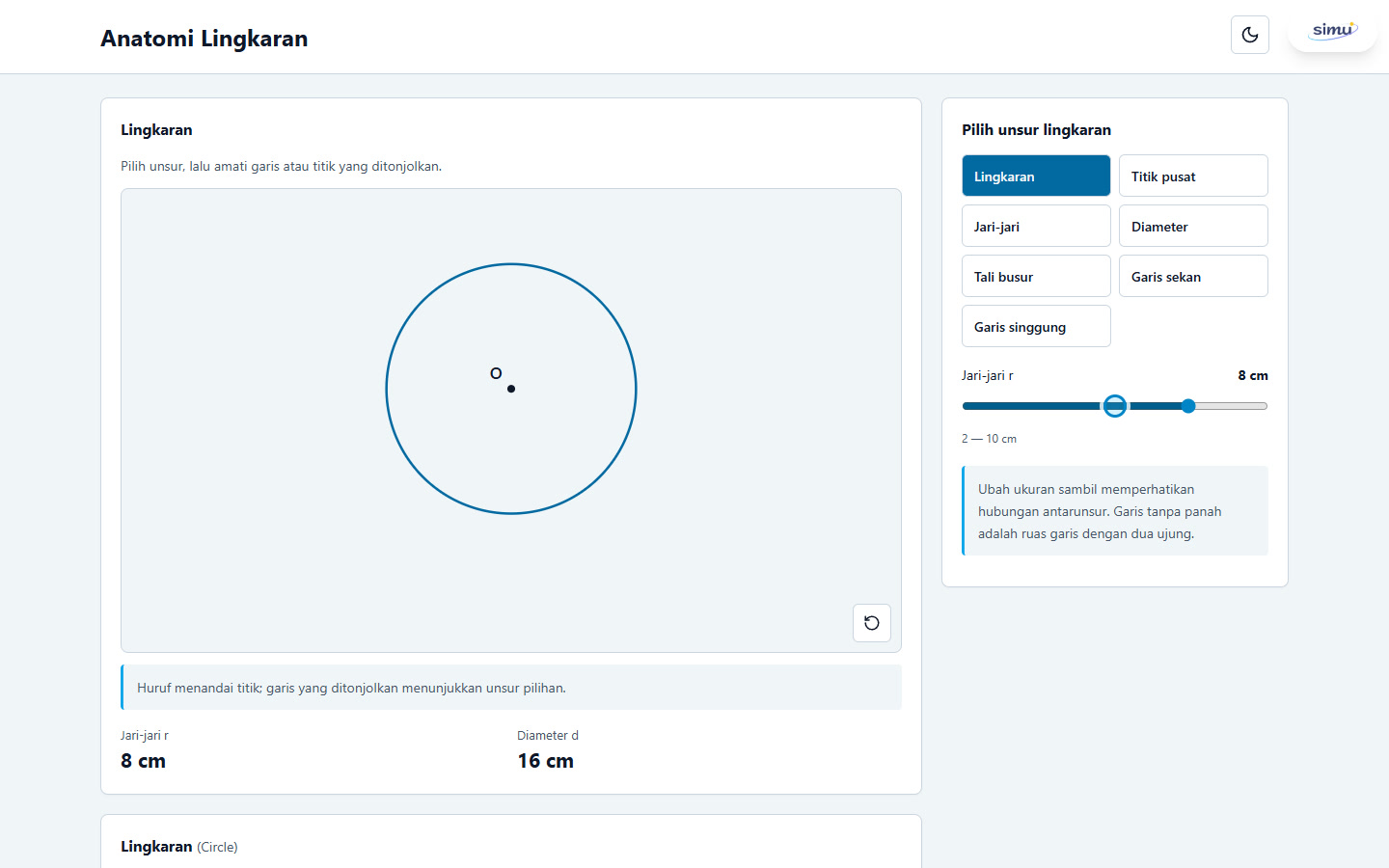

Simulasi Anatomi Lingkaran dirancang dengan antarmuka dua kolom interaktif yang responsif dan memudahkan visualisasi unsur-unsur kurva:

1. Kolom Kiri — Diagram Geometri Interaktif & Kartu Konsep:
   • Kanvas Diagram Vektor SVG: Menampilkan lingkaran utama berpusat di titik $O$, lengkap dengan penanda titik huruf kapital ($O$, $R$, $A$, $B$, $C$, $D$, $P$), garis pemandu siku-siku, serta panah arah tak berhingga pada garis sekan dan garis singgung.
   • Tombol Reset (Ikon Putar Balik): Mengembalikan tampilan diagram, jari-jari, dan posisi garis ke kondisi awal ($r = 8\ \text{cm}$, unsur Lingkaran).
   • Kartu Metrik Ukuran: Menampilkan nilai numerik waktu nyata untuk Jari-jari $r$, Diameter $d$, serta Panjang $CD$ (saat mode tali busur atau garis sekan aktif).
   • Panel Penjelasan Unsur Terpilih: Menampilkan nama unsur dalam bahasa Indonesia dan padanan bahasa Inggrisnya, definisi matematis ringkas, catatan penting, serta rumus KaTeX seperti $d = 2r$ atau $OA \perp AP$.
2. Kolom Kanan — Panel Pemilihan Unsur & Kontrol Parameter:
   • Tujuh Tombol Unsur Lingkaran: Tombol pemilihan langsung untuk Lingkaran, Titik pusat, Jari-jari, Diameter, Tali busur, Garis sekan, dan Garis singgung. Tombol aktif akan disorot dengan warna aksen.
   • Penggeser Jari-jari $r$: Mengatur ukuran radius lingkaran dari $2\ \text{cm}$ hingga $10\ \text{cm}$ dengan kenaikan per $0{,}5\ \text{cm}$.
   • Penggeser Jarak Garis dari Pusat $h$: Muncul saat memilih Tali busur atau Garis sekan. Mengatur jarak tegak lurus dari pusat $O$ ke garis, dari $h = 0$ hingga batas aman $0{,}9r$.
   • Tombol Uji Cepat Lewat pusat (h = 0): Seketika menempatkan tali busur tepat melintasi pusat lingkaran $O$ untuk membuktikan transisi tali busur menjadi diameter.
3. Bagian Bawah — Panel Ringkasan Komparasi:
   • Menampilkan tabel “Bedakan Tiga Hal Ini” yang merangkum perbedaan krusial antara tali busur (ruas garis berujung), garis sekan (garis potong tak hingga), dan garis singgung (garis temu tepat di satu titik).

Fenomena Nyata & Relevansi Geometri Lingkaran

Konsep anatomi lingkaran bukan sekadar teori abstrak di atas kertas, melainkan fondasi bagi berbagai inovasi rekayasa dan teknologi modern:

1. Jari-jari dan Roda Kendaraan: Jari-jari roda sepeda atau sepeda motor bekerja mendistribusikan beban secara merata dari poros tengah ($O$) ke pelek lingkaran luar. Karena semua jari-jari sama panjang ($r$), pusat roda tetap berada pada ketinggian konstan di atas aspal saat berputar, menghasilkan laju kendaraan yang mulus tanpa guncangan naik-turun.
2. Garis Singgung pada Transmisi Rantai dan Sabuk Mesin: Rantai sepeda motor yang menghubungkan gir depan dan gir belakang menyentuh permukaan gir tepat mengikuti konsep garis singgung lingkaran. Di titik sentuh pertama, arah gaya rantai selalu tegak lurus ($90^\circ$) terhadap jari-jari gir, menghasilkan torsi mekanik maksimum untuk memutar roda.
3. Garis Sekan dan Jangkauan Radar Navigasi: Dalam navigasi maritim dan penerbangan, sinyal radar atau pancaran sonar kapal mendeteksi area badai atau rute pelayaran. Garis lintasan kapal yang memotong batas badai di dua titik berlaku sebagai garis sekan, sedangkan jarak tempuh kapal di dalam area badai tersebut tepat merupakan panjang tali busurnya.

Konsep yang Dibangun: Dari Definisi ke Hubungan Pythagoras

1. Definisi Formal Lingkaran vs Daerah Lingkaran

Dalam matematika yang presisi: – Lingkaran adalah himpunan semua titik pada bidang datar yang berjarak sama dari suatu titik tertentu yang disebut titik pusat ($O$). Lingkaran murni merujuk pada garis lengkung tepinya (keliling). – Daerah lingkaran merujuk pada seluruh bidang datar yang dilingkupi atau berada di dalam garis lingkaran tersebut. – Titik pusat $O$ berada di dalam daerah lingkaran, bukan bagian dari keliling lingkaran itu sendiri.

2. Jari-Jari ($r$) dan Diameter ($d$)

• Jari-jari ($r$): Ruas garis yang menghubungkan titik pusat $O$ dengan sebarang titik pada lingkaran (misalnya $R$). Semua jari-jari pada lingkaran yang sama memiliki panjang yang mutlak identik.
• Diameter ($d$): Ruas garis yang menghubungkan dua titik pada lingkaran dan wajib melintasi titik pusat $O$. Hubungan panjang keduanya dinyatakan oleh:

Diameter membagi lingkaran menjadi dua busur setengah lingkaran yang simetris sempurna.

3. Tali Busur ($CD$) dan Formulasi Pythagoras

Tali busur adalah ruas garis yang menghubungkan dua titik sembarang pada lingkaran ($C$ dan $D$). Ruas ini memiliki batas ujung yang jelas dan tidak diperpanjang keluar lingkaran.

Jika dibuat garis tegak lurus dari titik pusat $O$ ke tali busur $CD$ dengan jarak $h$, maka garis tegak lurus tersebut selalu membagi tali busur $CD$ menjadi dua bagian yang sama panjang ($CD / 2$). Menghubungkan pusat $O$ ke salah satu ujung tali busur ($D$) membentuk segitiga siku-siku dengan sisi miring berupa jari-jari $r$:

Maka panjang tali busur $CD$ dapat dihitung secara analitis:

Dari persamaan ini, kita menarik dua hukum penting: 1. Semakin besar jarak $h$ (semakin jauh dari pusat), panjang tali busur $CD$ akan semakin pendek. 2. Saat jarak $h = 0$ (tali busur melintasi pusat $O$), panjang $CD = 2\sqrt{r^2 - 0} = 2r = d$. Artinya, diameter adalah tali busur terpanjang pada sebuah lingkaran.

4. Garis Sekan vs Tali Busur

Sering terjadi kekeliruan antara istilah tali busur dan garis sekan: – Tali busur ($CD$): Berupa ruas garis (line segment) yang panjangnya berhingga dan berhenti tepat di titik $C$ dan $D$. – Garis sekan (secant line): Berupa garis lurus tak berhingga (infinite line) yang memotong lingkaran di dua titik ($C$ dan $D$) serta diteruskan tanpa batas ke kedua arah (ditandai dengan ujung panah). Tali busur $CD$ merupakan segmen bagian dalam dari garis sekan tersebut.

5. Garis Singgung (Tangent Line) dan Sifat Tegak Lurus

Garis singgung adalah garis lurus pada bidang yang hanya bertemu dengan lingkaran tepat di satu titik pertemuan (disebut titik singgung, misal titik $A$).

Ciri khas geometris paling utama dari garis singgung lingkaran adalah: – Jari-jari lingkaran yang ditarik ke titik singgung ($OA$) selalu tegak lurus terhadap garis singgung ($AP$) di titik tersebut:

Sifat tegak lurus ini menjadi landasan penentuan persamaan garis singgung lingkaran melalui turunan kalkulus maupun aljabar analitik.

Langkah demi Langkah Eksperimen di Simulasi

Percobaan 1: Menguji Hubungan Jari-Jari dan Diameter

1. Buka simulasi di peramban. Secara default, opsi Lingkaran terpilih dengan jari-jari $r = 8\ \text{cm}$.
2. Klik tombol Jari-jari. Perhatikan ruas garis $OR$ berwarna biru yang menghubungkan pusat $O$ dengan titik $R$ di keliling.
3. Geser penggeser Jari-jari $r$ ke kiri hingga bernilai $4\ \text{cm}$.
4. Klik tombol Diameter. Perhatikan ruas garis vertikal $AB$ yang melintasi pusat $O$.
5. Amati kartu metrik: diameter tercatat tepat $8\ \text{cm}$.
6. Geser penggeser jari-jari bertahap ke $6\ \text{cm}$ dan $8\ \text{cm}$. Catat nilai diameter pada tabel:
   • Pada $r = 6\ \text{cm} \implies d = 12\ \text{cm}$.
   • Pada $r = 8\ \text{cm} \implies d = 16\ \text{cm}$.
7. Kesimpulan: Nilai diameter lingkaran selalu tepat dua kali lipat panjang jari-jarinya ($d = 2r$).

Percobaan 2: Menyelidiki Dinamika Tali Busur dan Teorema Pythagoras

1. Atur jari-jari $r = 5\ \text{cm}$.

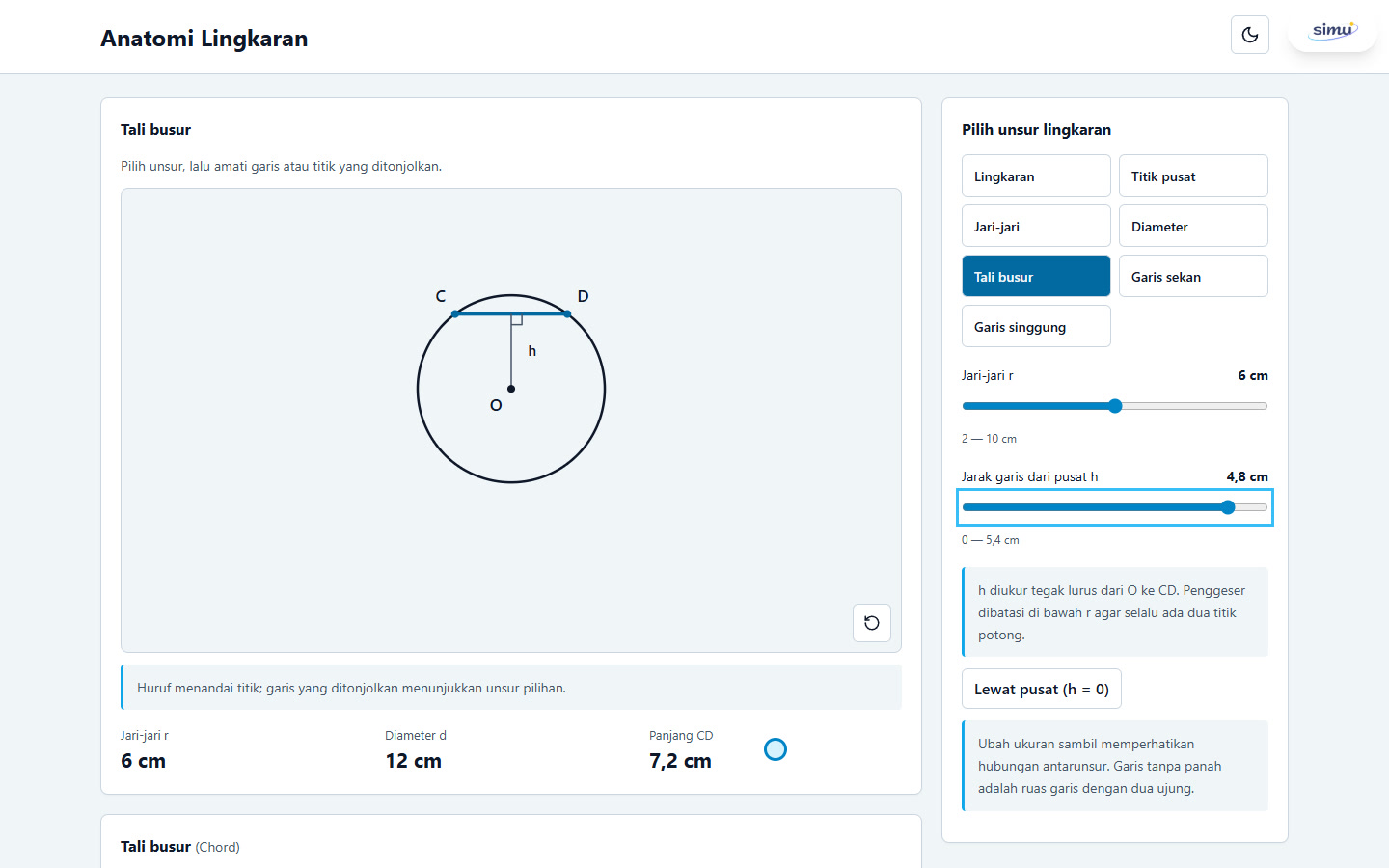

2. Klik tombol Tali busur. Muncul ruas garis horizontal $CD$ berwarna biru dengan garis pemandu tegak lurus berjarak $h$ dari pusat $O$.
3. Atur penggeser Jarak garis dari pusat $h$ pada nilai $3\ \text{cm}$:
   • Amati panjang $CD$ pada kartu metrik: tertera $8{,}00\ \text{cm}$.
   • Verifikasi analitis: $CD = 2\sqrt{5^2 - 3^2} = 2\sqrt{25 - 9} = 2\sqrt{16} = 8\ \text{cm}$ (tepat cocok dengan tripel Pythagoras 3-4-5).
4. Ubah penggeser jarak $h$ menjadi $4\ \text{cm}$:
   • Amati panjang $CD$: tertera $6{,}00\ \text{cm}$.
   • Verifikasi analitis: $CD = 2\sqrt{5^2 - 4^2} = 2\sqrt{9} = 6\ \text{cm}$.
5. Kesimpulan: Semakin jauh posisi tali busur dari pusat lingkaran ($h$ meningkat), panjang tali busur semakin mengecil.

Percobaan 3: Menguji Kasus Batas Tali Busur Menjadi Diameter

1. Pada mode tali busur ($r = 5\ \text{cm}$), klik tombol Lewat pusat (h = 0).
2. Amati pergerakan ruas $CD$: garis bergerak turun dan tepat berimpit melintasi titik pusat $O$.
3. Perhatikan pesan wawasan (insight) yang muncul: “CD melalui O: tali busur ini sekaligus diameter, panjangnya 10 cm.”
4. Kesimpulan: Setiap diameter adalah tali busur, tetapi tidak setiap tali busur adalah diameter. Diameter adalah tali busur terpanjang yang mungkin dibuat pada lingkaran.

Percobaan 4: Membedakan Garis Sekan dan Garis Singgung

1. Klik tombol Garis sekan. Amati garis biru yang memiliki mata panah di kedua ujungnya dan membentang melintasi kanvas.
2. Perhatikan ruas garis berwarna jingga di antara titik $C$ dan $D$. Ruas jingga tersebut adalah tali busur, sedangkan keseluruhan garis biru berpanah adalah garis sekan.
3. Klik tombol Garis singgung. Garis biru kini bergeser ke tepi paling bawah lingkaran, menyentuh titik $A$.
4. Amati ruas jari-jari putus-putus $OA$ dan tanda kotak siku-siku $90^\circ$ di titik $A$.
5. Ubah jari-jari dari $4\ \text{cm}$ ke $9\ \text{cm}$. Perhatikan bahwa posisi titik singgung $A$ bergeser, namun sudut antara $OA$ dan garis singgung $AP$ tetap tepat $90^\circ$.

Konsep yang Dibangun (Tabel Pindaian Cepat Guru)

Konsep Kunci	Penjelasan Ilmiah	Miskonsepsi yang Sering Terjadi	Fakta yang Diluruskan
Pusat Lingkaran ($O$)	Titik acuan tunggal di tengah daerah lingkaran yang berjarak sama ke semua titik pada keliling.	Titik pusat dianggap sebagai salah satu titik yang terletak pada garis lingkaran.	Pusat $O$ berada di dalam daerah lingkaran, bukan pada keliling lingkaran.
Diameter ($d$) vs Tali Busur	Ruas garis penghubung dua titik lingkaran yang melewati pusat ($d = 2r$).	Siswa mengira tali busur dan diameter adalah dua konsep yang saling terpisah.	Diameter adalah jenis khusus dari tali busur, yaitu tali busur terpanjang yang melewati titik pusat.
Tali Busur vs Garis Sekan	Tali busur adalah ruas garis berhingga ($CD$); garis sekan adalah garis lurus tak berhingga yang memuat tali busur.	Menganggap tali busur dan garis sekan adalah sinonim dari benda geometris yang sama.	Tali busur berhenti di kedua titik potong lingkaran, sedangkan garis sekan diteruskan tanpa batas ke kedua arah.
Garis Singgung Lingkaran	Garis lurus yang bertemu lingkaran tepat di satu titik temu ($A$).	Garis singgung dianggap garis yang memotong lingkaran di dua titik yang sangat dekat.	Garis singgung lingkaran hanya memiliki satu titik persekutuan dengan lingkaran dan tegak lurus jari-jari di titik itu.
Ketegaklurusan Garis Singgung	Sudut antara garis singgung di $A$ dan jari-jari $OA$ selalu $90^\circ$ ($OA \perp AP$).	Siswa menganggap sudut garis singgung bergantung pada kemiringan atau ukuran lingkaran.	Hubungan tegak lurus $90^\circ$ bersifat mutlak pada setiap lingkaran berapa pun jari-jarinya.

Pemetaan Kurikulum Merdeka

Simulasi dan materi Anatomi Lingkaran dipetakan secara resmi ke dalam struktur Kurikulum Merdeka:

• Jenjang & Fase: SMA / SMK Kelas XI — Fase F
• Mata Pelajaran: Matematika
• Elemen: Geometri
• Bab Terkait: Bab 2 — Lingkaran (Buku Siswa Matematika Kelas XI, Kemendikbudristek 2021)
• Capaian Pembelajaran (CP BSKAP No. 032/H/KR/2024): > “Di akhir Fase F, peserta didik dapat menerapkan konsep lingkaran, tali busur, garis sekan, dan garis singgung lingkaran dalam pembuktian geometris dan penyelesaian masalah kontekstual.”
• Tujuan Pembelajaran (TP) yang Didukung:
  • Mengidentifikasi dan membedakan unsur-unsur lingkaran (titik pusat, jari-jari, diameter, tali busur, garis sekan, dan garis singgung).
  • Menganalisis hubungan kuantitatif antara jari-jari, jarak tali busur ke pusat ($h$), dan panjang tali busur menggunakan teorema Pythagoras.
  • Membuktikan secara visual bahwa diameter merupakan tali busur terpanjang ($h = 0$).
  • Memahami sifat garis singgung yang selalu tegak lurus terhadap jari-jari di titik singgung ($OA \perp AP$).
• Integrasi dalam Alur Tujuan Pembelajaran (ATP) & Modul Ajar: Simulasi ini sangat ideal ditempatkan pada pertemuan awal (minggu pertama) materi Lingkaran sebagai jembatan apersepsi konkret sebelum siswa mempelajari rumus sudut pusat, sudut keliling, segiempat tali busur, dan persamaan analitis garis singgung lingkaran di kelas XI.

Ide Penerapan Pembelajaran di Kelas

1. Aktivitas Apersepsi & Tebak Gambar (10 Menit)

Guru menampilkan simulasi pada proyektor kelas dengan tombol unsur disembunyikan. Guru menggeser slider $h$ dan bertanya kepada siswa: “Mengapa saat garis ini saya geser menjauhi pusat, ruas garisnya semakin memendek? Adakah rumus segitiga yang bisa menjelaskan fenomena ini?” Pertanyaan ini memicu siswa mengaitkan kembali teorema Pythagoras yang telah dipelajari di jenjang SMP.

2. Lembar Kerja Peserta Didik (LKPD) Virtual (25 Menit)

Siswa bekerja secara berpasangan menggunakan laptop atau gawai masing-masing: – Tantangan Tripel Pythagoras: Siswa diminta menyetel $r = 10\ \text{cm}$, lalu mencari nilai $h$ yang menghasilkan panjang tali busur bilangan bulat (misal $h = 6\ \text{cm} \implies CD = 16\ \text{cm}$, $h = 8\ \text{cm} \implies CD = 12\ \text{cm}$). – Eksplorasi Sudut Siku-Siku: Siswa memilih garis singgung dan mengamati apakah perubahan nilai jari-jari $r$ dapat mengubah sudut siku-siku $90^\circ$.

3. Diskusi Konseptual Kelompok (15 Menit)

Guru memberikan studi kasus miskonsepsi: “Temanmu mengatakan bahwa garis sekan dan tali busur itu sama saja karena sama-sama menghubungkan titik C dan D. Bagaimana caramu membantah pendapat tersebut dengan menunjukkan bukti pada simulasi?” Siswa mendiskusikan perbedaan esensial antara konsep garis (panjang tak hingga) dan ruas garis (memiliki dua titik ujung).

---

Coba Simulasinya Sekarang

Eksplorasi langsung sifat-sifat geometri lingkaran, uji hubungan Pythagoras pada tali busur, dan buktikan ketegaklurusan garis singgung di:

👉 Buka Simulasi Anatomi Lingkaran di Simu Konsep
