Cara Menggunakan Simulasi Panel Surya, Baterai, dan Beban Rumah: Panduan Lengkap untuk Guru dan Murid

23 September 20268 menit baca

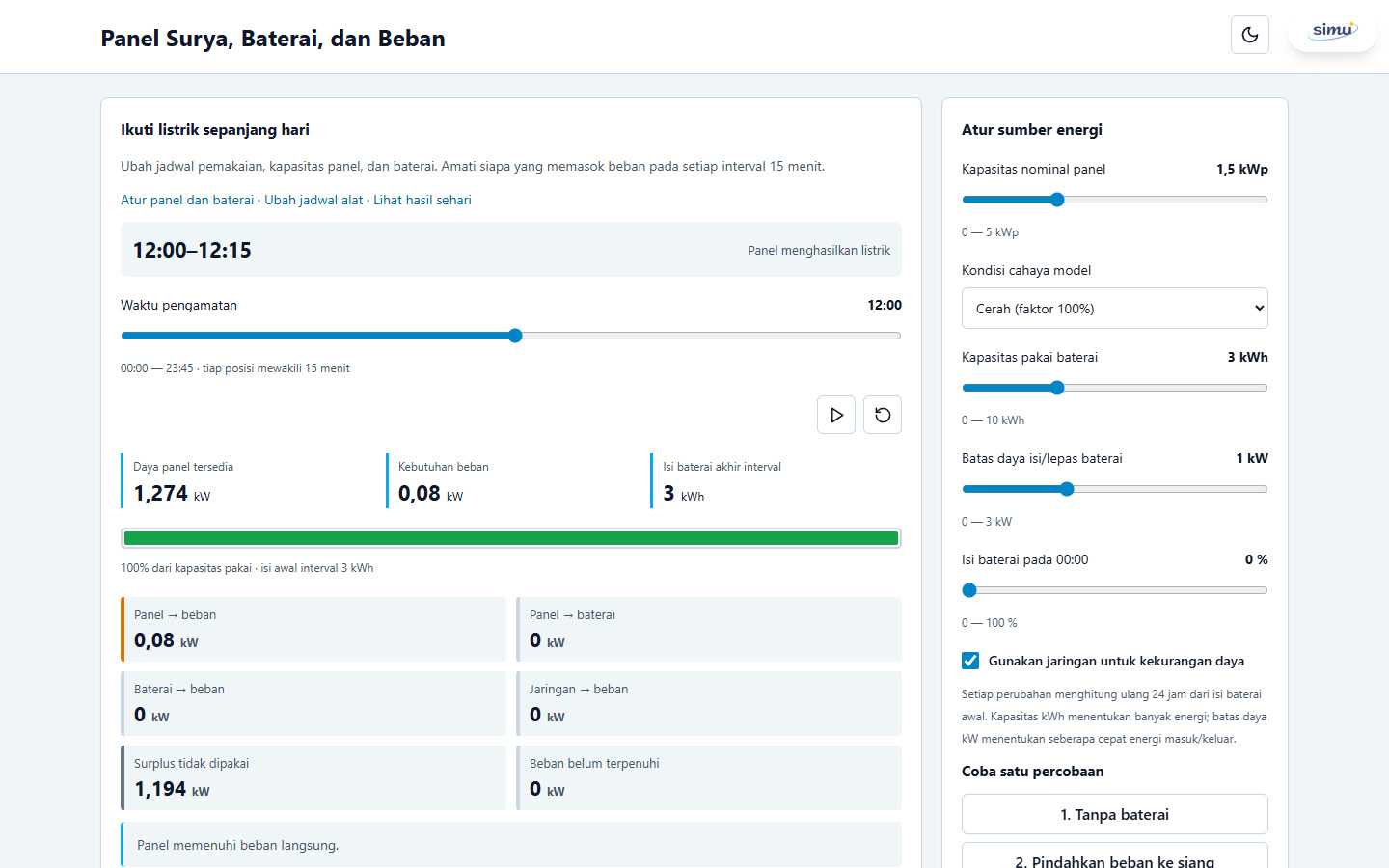

Tampilan simulasi Panel Surya, Baterai, dan Beban Rumah dengan panel kontrol waktu, indikator daya, dan konfigurasi sistem.

Pernahkah Anda bertanya-tanya, mengapa rumah yang memasang panel surya tetap membutuhkan pasokan listrik dari PLN atau baterai penyimpan daya? Jawabannya terletak pada ketidaksesuaian waktu antara alam dan aktivitas manusia: matahari bersinar paling terik di tengah hari ketika sebagian besar penghuni rumah sedang beraktivitas di luar, sementara kebutuhan listrik rumah tangga justru melonjak tajam pada malam hari saat lampu, televisi, dan pendingin ruangan dinyalakan bersamaan.

Untuk menjembatani perbedaan waktu antara produksi dan konsumsi ini, sistem energi modern mengandalkan kombinasi panel fotovoltaik, baterai penyimpan energi, dan strategi manajemen beban. Video dan panduan berikut membedah bagaimana aliran daya bekerja sepanjang 24 jam dan bagaimana kita dapat mengoptimalkan pemanfaatan energi surya secara efisien.

Mengenal Layar Simulasi

Simulasi Panel Surya, Baterai, dan Beban Rumah membagi siklus satu hari menjadi 96 interval waktu berdurasi masing-masing 15 menit:

Panel Kiri — Waktu Pengamatan & Aliran Daya:
- Penggeser Waktu Pengamatan: Menggeser titik tinjauan dari pukul 00:00 hingga 23:45 dengan tombol putar (Play) otomatis dan tombol atur ulang (Reset).
- Kartu Indikator Utama: Menampilkan Daya panel tersedia (kW), Kebutuhan beban (kW), dan Isi baterai akhir interval (kWh) beserta persentase kapasitasnya.
- Enam Kotak Aliran Daya: Memperlihatkan secara langsung jalur perpindahan energi pada interval terpilih:
  - Panel → beban (jingga): Listrik surya yang langsung dikonsumsi peralatan rumah.
  - Panel → baterai (biru): Kelebihan daya surya yang disalurkan untuk mengisi baterai.
  - Baterai → beban (hijau): Listrik dari baterai yang dilepaskan untuk memasok rumah.
  - Jaringan → beban (ungu): Kekurangan daya yang ditarik dari jaringan listrik PLN.
  - Surplus tidak dipakai (abu-abu): Daya surya berlebih saat baterai sudah terisi penuh.
  - Beban belum terpenuhi (merah): Daya peralatan yang tidak dapat menyala karena ketiadaan pasokan.
Panel Kanan — Konfigurasi Sumber Energi & Skenario:
- Kapasitas nominal panel (kWp): Mengatur ukuran instalasi panel surya (0 hingga 5 kWp).
- Kondisi cahaya model: Memilih intensitas penyinaran matahari antara Cerah (faktor 100%), Berawan (faktor 55%), atau Mendung (faktor 25%).
- Kapasitas pakai baterai (kWh): Menentukan total energi cadangan yang dapat disimpan (0 hingga 10 kWh).
- Batas daya isi/lepas baterai (kW): Menentukan laju maksimum transfer daya baterai (0 hingga 3 kW).
- Isi baterai awal (00:00): Menetapkan persentase cadangan energi di awal hari.
- Kotak Centang Jaringan: Mengaktifkan atau mematikan pasokan jaringan PLN untuk menguji sistem mandiri (off-grid).
- Tombol Uji Cepat: Skenario preset 1. Tanpa baterai, 2. Pindahkan beban ke siang, 3. Hari mendung, dan 4. Mendung tanpa jaringan.

Bagian Bawah — Grafik Dinamis, Ringkasan, dan Jadwal Alat:
- Grafik Produksi dan Kebutuhan 24 Jam: Kurva daya harian yang membandingkan kurva matahari dengan profil beban rumah.
- Grafik Isi Baterai: Kurva akumulasi energi tersimpan (kWh) sepanjang waktu.
- Ringkasan Satu Hari Penuh: Neraca energi total meliputi total produksi panel (kWh), kebutuhan beban (kWh), impor dari jaringan (kWh), surplus terbuang (kWh), serta rugi efisiensi baterai.
- Jadwal Peralatan Rumah: Panel untuk menyesuaikan daya (watt), jam mulai menyala, dan durasi operasional masing-masing peralatan (beban dasar, lampu, kipas angin, televisi, dan beban fleksibel).

Konsep yang Dibangun: Dari Daya ke Neraca Energi

1. Perbedaan Mendasar Daya (kW) dan Energi (kWh)

Dalam fisika dan kelistrikan, membedakan daya dan energi adalah kunci utama: – Daya ( $P$ ) diukur dalam kilowatt (kW) atau watt (W). Daya adalah laju aliran energi pada satu saat tertentu. – Energi ( $E$ ) diukur dalam kilowatt-jam (kWh) atau joule (J). Energi adalah total akumulasi daya yang mengalir selama selang waktu tertentu ( $\Delta t$ ):

E = P \times \Delta t

Karena simulasi menggunakan interval 15 menit ( $\Delta t = 0{,}25\ \text{jam}$ ), peralatan dengan daya 800 watt (0,8 kW) yang menyala selama 15 menit mengonsumsi energi sebesar:

E = 0{,}8\ \text{kW} \times 0{,}25\ \text{jam} = 0{,}20\ \text{kWh}

2. Karakteristik Kurva Produksi Surya

Panel fotovoltaik hanya menghasilkan listrik saat terkena radiasi matahari. Pada model ini, daya surya dimodelkan mengikuti fungsi sinusoidal dari matahari terbit (pukul 06:00) hingga terbenam (pukul 18:00):

P_{\text{pv}}(t) = P_{\text{panel}} \times \sin\left( \frac{\pi (t - 6)}{12} \right) \times f_{\text{cuaca}} \times \eta_{\text{pv}}

Puncak daya terjadi tepat pada tengah hari (pukul 12:00). Pada malam hari ( $t < 6$ atau $t > 18$ ), produksi panel mutlak bernilai nol.

3. Peran Ganda Baterai: Kapasitas Energi vs Batas Daya

Baterai kimia memiliki dua parameter pembatas yang berbeda: 1. Kapasitas Energi ( $C_{\text{bat}}$ dalam kWh): Menentukan seberapa besar wadah penampung energi. 2. Batas Daya ( $P_{\text{bat}}$ dalam kW): Menentukan seberapa lebar “pipa kran” pengisian dan pengosongan. Meskipun baterai masih memiliki cadangan kWh, jika beban rumah tangga melebihi batas daya maksimum baterai, sebagian daya harus ditarik dari jaringan listrik.

Proses pengisian dan pengosongan baterai juga mengalami rugi kalor dengan efisiensi masing-masing $\eta = 95\%$ :

E_{\text{rugi}} = E_{\text{masuk}} \times (1 - \eta_{\text{charge}}) + E_{\text{keluar}} \times \left( \frac{1}{\eta_{\text{discharge}}} - 1 \right)

4. Strategi Pemindahan Beban (Load Shifting)

Sebagian besar beban rumah tangga bersifat fleksibel terhadap waktu (misalnya mencuci pakaian, menyalakan pompa air tandon, atau memanaskan air). Memindahkan operasional beban berdaya besar dari jam beban puncak malam (18:00–21:00) ke tengah hari (10:00–14:00) disebut pemindahan beban (load shifting). Strategi ini memaksimalkan konsumsi listrik surya secara langsung, mengurangi siklus pengausan baterai, dan menekan tagihan listrik jaringan hingga mendekati nol.

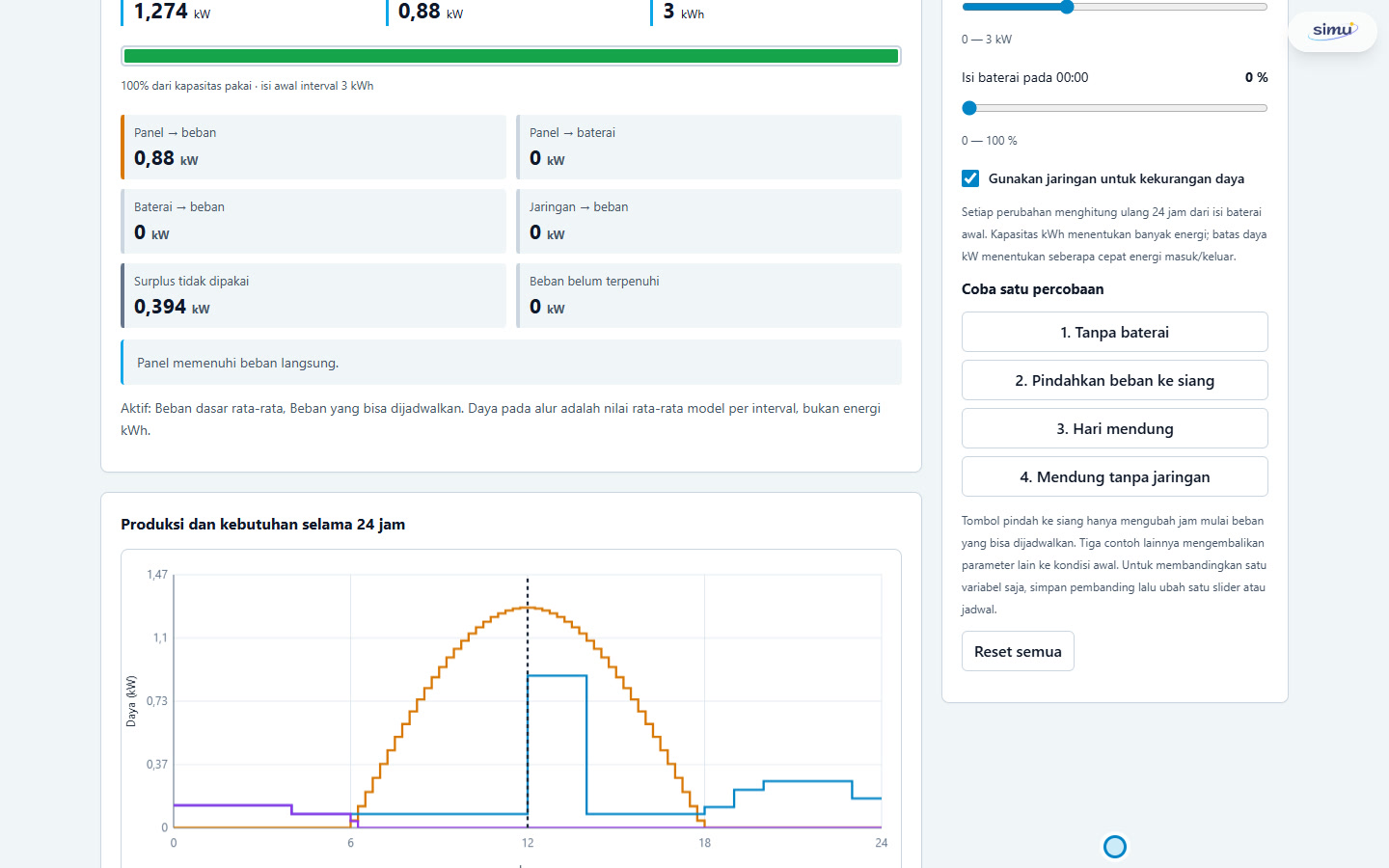

Pengujian strategi pemindahan beban (load shifting): memindahkan beban fleksibel ke tengah hari menurunkan ketergantungan jaringan hingga 96,1% mandiri.

Langkah demi Langkah Eksperimen di Simulasi

Uji 1: Mengamati Dampak Sistem Tanpa Baterai

Buka simulasi dan klik tombol preset 1. Tanpa baterai.
Perhatikan parameter di panel kanan: kapasitas pakai baterai berubah menjadi 0 kWh.
Amati ringkasan harian di bagian bawah:
- Total produksi surya tersedia: 9,742 kWh.
- Kebutuhan energi beban rumah: 4,560 kWh.
- Meskipun produksi surya dua kali lebih besar dari kebutuhan rumah, energi yang ditarik dari jaringan justru mencapai 3,800 kWh.
- Surplus surya yang terbuang sia-sia mencapai 8,600 kWh.
Kesimpulan: Tanpa media penyimpan (baterai), kelebihan listrik siang hari tidak dapat dimanfaatkan untuk kebutuhan malam hari.

Uji 2: Penerapan Pemindahan Beban (Load Shifting)

Klik tombol preset 2. Pindahkan beban ke siang.
Perhatikan jadwal alat: beban fleksibel (800 W) dipindahkan jam mulainya dari pukul 19:00 menjadi pukul 11:00 (durasi 2 jam).
Amati perubahan indikator pada ringkasan harian:
- Kebutuhan energi beban tetap sama (4,560 kWh).
- Energi yang ditarik dari jaringan anjlok dari 0,78 kWh menjadi hanya 0,180 kWh.
- Pasokan beban yang ditanggung mandiri oleh panel dan baterai melonjak hingga 96,1%.
Kesimpulan: Penyesuaian kebiasaan konsumsi listrik dapat mengoptimalkan energi terbarukan tanpa perlu menambah biaya kapasitas baterai.

Uji 3: Pengaruh Cuaca Mendung dan Keandalan Sistem Mandiri

Ubah Kondisi cahaya model menjadi Mendung (faktor 25%).
Perhatikan kurva produksi surya di grafik: puncak daya harian turun drastis dari 1,27 kW menjadi hanya 0,32 kW.
Hapus centang pada opsi Gunakan jaringan untuk kekurangan daya untuk menguji sistem saat terjadi pemadaman listrik PLN (island mode).
Amati bahwa muncul angka pada kotak Beban belum terpenuhi (red alert) di malam hari, menunjukkan bahwa kapasitas surya dan baterai pada hari mendung tidak mencukupi untuk menopang seluruh peralatan rumah tanpa pasokan jaringan.

Konsep Kunci	Miskonsepsi yang Sering Terjadi	Fakta Fisika & Praktik Nyata
Daya vs Energi	Menganggap kW dan kWh adalah satuan yang sama dan dapat dipertukarkan	kW adalah laju daya sesaat; kWh adalah total energi listrik yang dikonsumsi selama rentang waktu tertentu ( $E = P \times t$ ).
Pemanfaatan Surya	Memasang panel surya otomatis membuat rumah bebas biaya listrik PLN	Tanpa baterai atau pemindahan beban, listrik surya malam hari bernilai nol sehingga rumah tetap menyerap daya penuh dari PLN.
Kapasitas Baterai	Baterai besar pasti mampu menyalakan semua alat berdaya tinggi	Baterai dibatasi kapasitas energi (kWh) dan laju daya maksimal (kW). Beban sesaat yang melampaui batas kW tidak dapat dipasok baterai secara mandiri.
Energi Terbuang (Curtailment)	Semua listrik yang dihasilkan panel surya pasti terserap rumah	Jika konsumsi rumah rendah dan baterai sudah terisi penuh (100%), daya surya berlebih terbuang (curtailed) jika tidak diekspor ke jaringan.

Pemetaan Kurikulum Merdeka

Jenjang & Fase: SMA Kelas X — Fase E
Mata Pelajaran: IPA (Fisika)
Elemen: Pemahaman Sains & Keterampilan Proses
Bab: Energi Terbarukan
Tujuan Pembelajaran (TP):
- Menganalisis prinsip kerja pembangkit listrik tenaga surya fotovoltaik sebagai energi alternatif ramah lingkungan.
- Membedakan konsep besaran daya listrik (watt/kW) dan energi listrik (joule/kWh) dalam kehidupan sehari-hari.
- Menjelaskan hukum kekekalan energi dan efisiensi konversi energi pada sistem penyimpan daya (baterai).
- Merancang strategi pemanfaatan energi listrik rumah tangga yang efisien melalui manajemen beban harian (load shifting).
Rujukan Materi: Buku Siswa Ilmu Pengetahuan Alam untuk SMA Kelas X (Revisi), Bab 7: Energi Terbarukan; Alur Tujuan Pembelajaran BSKAP.

Ide Penerapan Pembelajaran di Kelas

Apersepsi Berbasis Masalah (Duck Curve): Guru menampilkan grafik kurva beban PLN yang menunjukkan lonjakan konsumsi listrik di malam hari dan menantang siswa menjelaskan mengapa panel surya saja belum cukup untuk menyelesaikan masalah tersebut.
Eksperimen Kelompok LKPD Virtual:
- Kelompok 1: Menguji ukuran kapasitas panel (1 kWp vs 3 kWp) terhadap total surplus energi.
- Kelompok 2: Menguji pengaruh kapasitas baterai (2 kWh vs 5 kWh) terhadap penurunan ketergantungan jaringan.
- Kelompok 3: Mengatur ulang jadwal operasional alat rumah tangga untuk mencapai kemandirian energi di atas 90%.
Proyek Literasi Finansial & Lingkungan: Siswa mencatat daya peralatan listrik di rumah masing-masing, memperkirakan total konsumsi kWh harian, dan merancang simulasi kapasitas panel surya yang dibutuhkan untuk menopang kebutuhan keluarga.

Buka Simulasi

Akses simulasi interaktif langsung melalui peramban tanpa instalasi tambahan:

👉 Buka Simulasi Panel Surya, Baterai, dan Beban Rumah di Simu
