Cara Menggunakan Simulasi Arus dan Hambatan Kawat: Panduan Resistivitas, Pengaruh Suhu, dan Logika Hukum Ohm

Pernahkah Anda bertanya-tanya mengapa kabel penghantar listrik di rumah menggunakan kawat tembaga berpenampang tebal, sementara elemen pemanas pada pemanggang roti atau setrika justru memakai kawat nikrom yang tipis dan membara? Di balik perbedaan tersebut, terdapat prinsip fisis fundamental mengenai bagaimana material, dimensi geometri, dan temperatur mengatur laju muatan listrik yang mengalir di dalamnya.

Dalam fisika listrik arus searah (Direct Current), perilaku ini dipelajari melalui hubungan antara Arus Listrik ($I$), Beda Potensial atau Tegangan ($V$), dan Hambatan Kawat ($R$). Melalui Simulasi Interaktif Arus dan Hambatan Kawat Simu Konsep, peserta didik, guru, dan penggiat sains dapat menguji hubungan sebab-akibat antarvariabel fisis secara langsung: memvariasikan panjang kawat, mempertebal atau menipiskan luas penampang, mengamati perubahan resistivitas terhadap suhu, membandingkan lima jenis konduktor, serta membongkar sebuah variabel pengecoh yang kerap menimbulkan miskonsepsi.

---

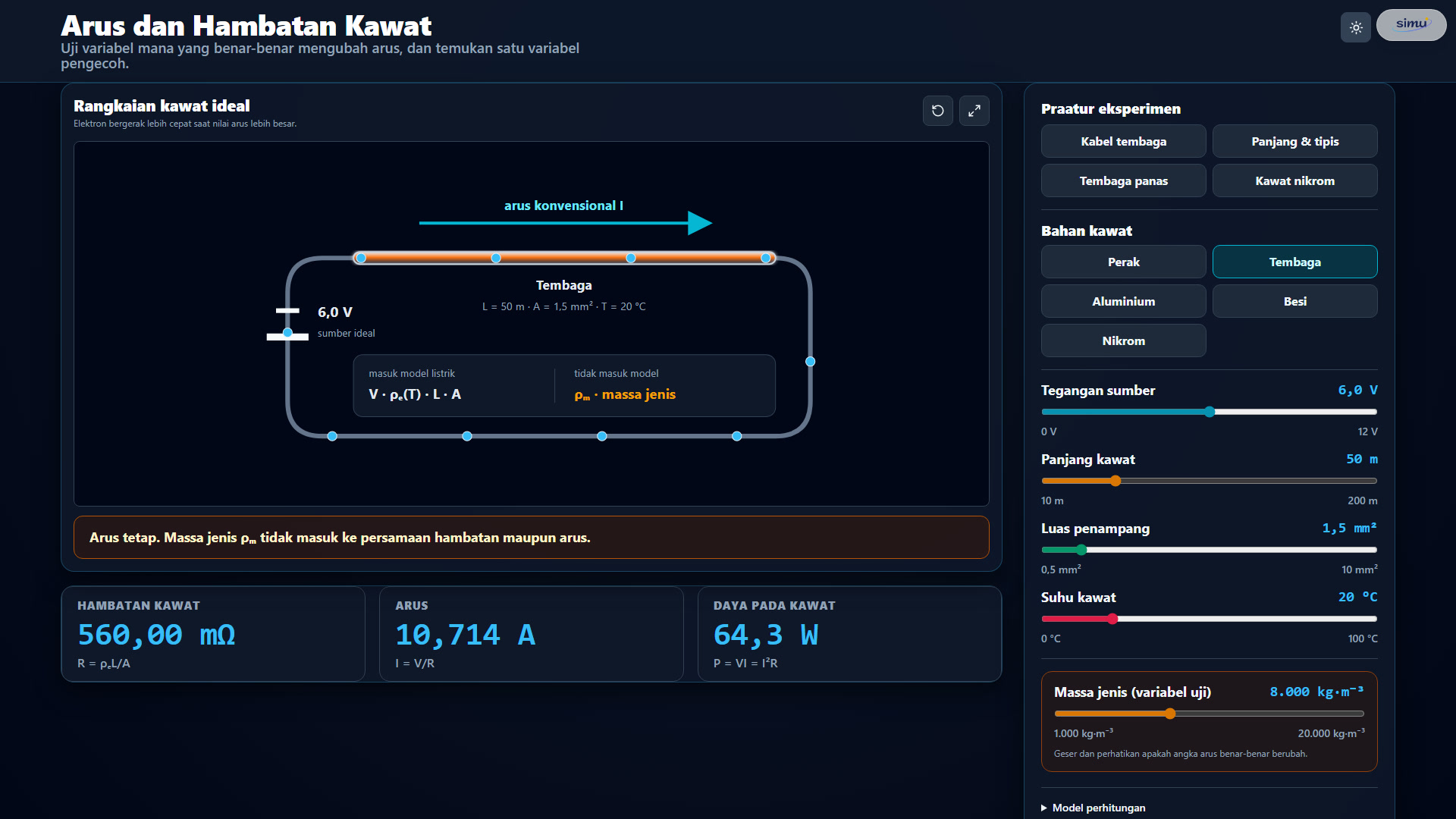

1. Mengenal Antarmuka Simulasi Arus dan Hambatan Kawat

Simulasi dirancang dengan antarmuka dua kolom interaktif berstandar laboratorium modern yang mengintegrasikan sirkuit visual dinamis dan panel parameter:

1. Kanvas Visual Rangkaian Kawat Ideal (Kolom Kiri):
   • Sirkuit Sumber Tegangan: Menampilkan sumber tegangan ideal $V$ yang terhubung langsung dengan kawat konduktor silinder sebagai beban listrik utama.
   • Visualisasi Dinamis Elektron Bebas: Menampilkan partikel-partikel elektron bermuatan negatif yang mengalir memutari rangkaian secara kontinu. Kecepatan aliran partikel dihitung secara proporsional terhadap besar arus listrik nyata: semakin besar arus, semakin cepat elektron melesat.
   • Indikator Arah Arus Konvensional: Tanda panah cyan di sisi atas memperjelas arah arus listrik konvensional (dari kutub positif ke kutub negatif), membedakannya secara intuitif dari arah aliran fisik elektron.
   • Dimensi Kawat Dinamis: Ketebalan kawat pada layar membesar atau mengecil secara visual mengikuti nilai penggeser luas penampang ($A$), sehingga perubahan geometri terasa nyata bagi pengguna.
   • Efek Pendaran Termal (Thermal Glow): Saat kawat dipanaskan pada suhu tinggi ($T > 70^\circ\text{C}$), kawat memancarkan pendaran cahaya oranye kemerahan layaknya filamen pemanas nyata.
   • Kotak Pembatas Variabel: Menampilkan rangkuman variabel yang masuk ke model perhitungan listrik ($V$, $\rho_e$, $L$, $A$) bersanding dengan variabel yang tidak memengaruhi model ($\rho_m$ massa jenis).
2. Panel Kartu Pengukuran Terukur (Bawah Kanvas):
   • Hambatan Kawat ($R$): Menampilkan nilai hambatan konduktor dalam format satuan otomatis ($\mu\Omega$, $\text{m}\Omega$, $\Omega$, hingga $\text{k}\Omega$) berbasis rumus $R = \rho_e \frac{L}{A}$.
   • Arus Listrik ($I$): Menampilkan nilai arus yang mengalir dari sumber ideal melalui hukum Ohm $I = \frac{V}{R}$.
   • Daya pada Kawat ($P$): Menghitung disipasi daya termal akibat efek Joule melalui persamaan $P = V \cdot I = I^2 R$.
   • Peringatan Batas Fisis: Memberikan notifikasi edukatif ketika arus melebihi $50\text{ A}$ atau daya melampaui $500\text{ W}$, mengingatkan bahwa pada rangkaian nyata hambatan dalam sumber dan pengaman sirkuit akan membatasi arus ekstrem.
3. Panel Kontrol Eksperimen (Kolom Kanan):
   • Praatur Eksperimen: Tombol pintas untuk skenario pembelajaran cepat:
     • Kabel tembaga: Kondisi standar kabel transmisi ($L = 50\text{ m}$, $A = 1{,}5\text{ mm}^2$, $T = 20^\circ\text{C}$).
     • Panjang dan tipis: Kawat resistansi tinggi ($L = 150\text{ m}$, $A = 0{,}5\text{ mm}^2$).
     • Tembaga panas: Pengamatan efek kenaikan suhu ($T = 100^\circ\text{C}$).
     • Kawat nikrom: Karakteristik filamen pemanas ($L = 20\text{ m}$, $A = 1{,}0\text{ mm}^2$, $T = 80^\circ\text{C}$).
   • Pemilih Bahan Kawat: Menyediakan 5 material konduktor utama dengan hambatan jenis referensi pada $20^\circ\text{C}$ ($\rho_{20}$) dan koefisien suhu ($\alpha$):
     • Perak: Konduktor terbaik ($\rho_{20} = 1{,}59 \times 10^{-8}\ \Omega\cdot\text{m}$, $\alpha = 0{,}0038\text{ K}^{-1}$).
     • Tembaga: Standar industri kabel ($\rho_{20} = 1{,}68 \times 10^{-8}\ \Omega\cdot\text{m}$, $\alpha = 0{,}00393\text{ K}^{-1}$).
     • Aluminium: Konduktor ringan saluran udara ($\rho_{20} = 2{,}82 \times 10^{-8}\ \Omega\cdot\text{m}$, $\alpha = 0{,}00403\text{ K}^{-1}$).
     • Besi: Logam struktural ($\rho_{20} = 9{,}71 \times 10^{-8}\ \Omega\cdot\text{m}$, $\alpha = 0{,}0050\text{ K}^{-1}$).
     • Nikrom: Paduan nikel-kromium untuk pemanas ($\rho_{20} = 1{,}10 \times 10^{-6}\ \Omega\cdot\text{m}$, $\alpha = 0{,}0004\text{ K}^{-1}$).
   • Penggeser Parameter Fisis:
     • Tegangan sumber ($V$): Rentang $0$ hingga $12\text{ V}$ (resolusi $0{,}1\text{ V}$).
     • Panjang kawat ($L$): Rentang $10$ hingga $200\text{ m}$ (resolusi $1\text{ m}$).
     • Luas penampang ($A$): Rentang $0{,}5$ hingga $10{,}0\text{ mm}^2$ (resolusi $0{,}1\text{ mm}^2$).
     • Suhu kawat ($T$): Rentang $0$ hingga $100^\circ\text{C}$ (resolusi $1^\circ\text{C}$).
   • Penggeser Variabel Uji Pengecoh (Massa Jenis $\rho_m$):
     • Diberi wadah beraksen khusus dengan rentang $1.000$ hingga $20.000\text{ kg/m}^3$.
     • Berfungsi sebagai laboratorium verifikasi: membuktikan bahwa memvariasikan massa jenis bahan tidak akan menggeser jarum arus maupun hambatan kawat.

---

2. Landasan Teori dan Formulasi Matematis

A. Model Mikroskopis Hantaran Listrik dan Asal-Usul Hambatan

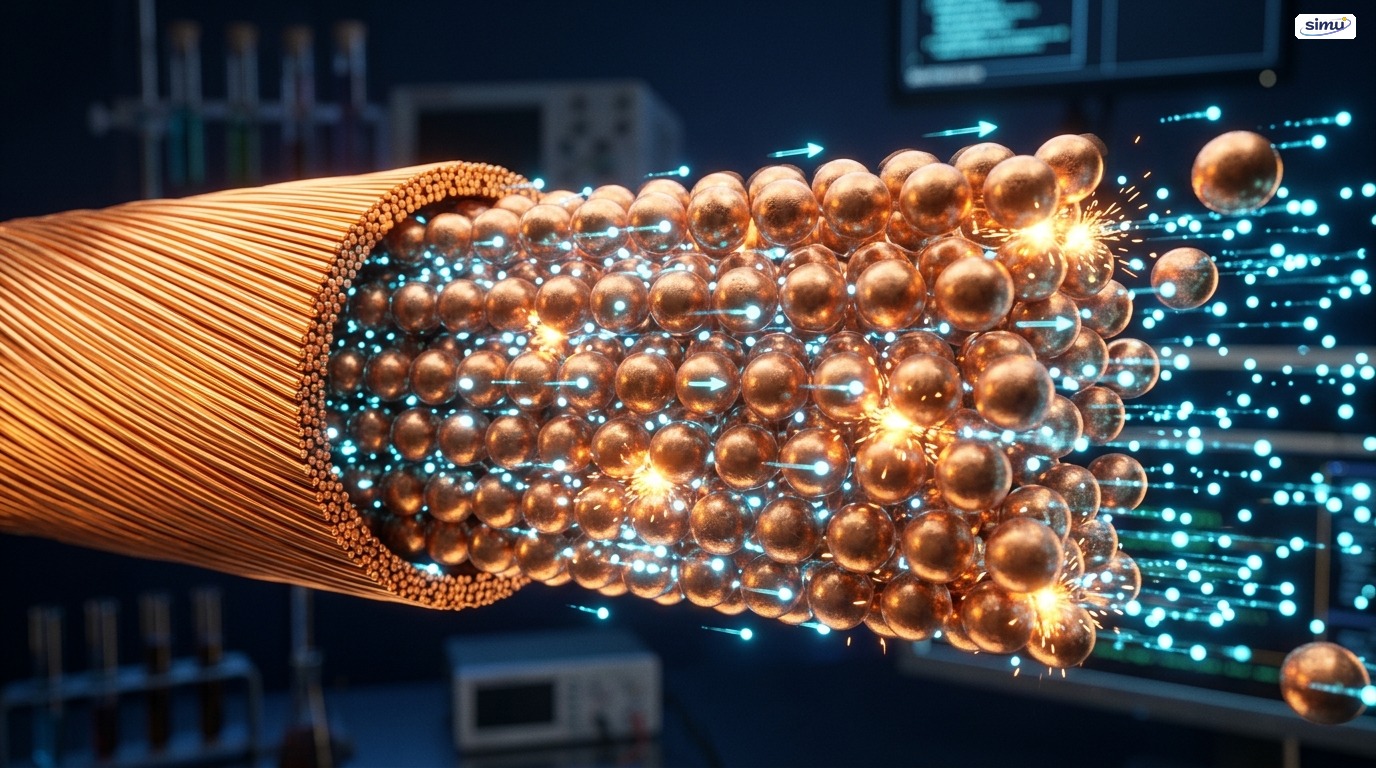

Di dalam logam konduktor, elektron valensi tidak terikat pada atom tunggal melainkan membentuk lautan elektron bebas (electron gas). Ketika medan listrik diaplikasikan oleh sumber tegangan $V$, gaya elektrostatik mendorong elektron bergerak terarah dengan kecepatan hanyut (drift velocity, $v_d$).

Namun, pergerakan elektron ini tidak berlangsung di ruang hampa. Elektron mengalami tumbukan konstan dengan ion-ion atom logam yang bergetar di sekitar titik kisi kristalnya. Setiap benturan mentransfer energi kinetik elektron ke kisi atom dalam bentuk getaran termal (panas), menimbulkan hambatan listrik dan disipasi daya (Joule heating).

B. Hubungan Geometri Kawat dan Resistivitas

Secara makroskopis, hambatan listrik konduktor silinder homogen ditentukan oleh tiga faktor:

Keterangan: – $R$ = Hambatan listrik kawat ($\Omega$) – $\rho_e$ = Hambatan jenis atau resistivitas listrik bahan ($\Omega\cdot\text{m}$) – $L$ = Panjang kawat ($\text{m}$) – $A$ = Luas penampang lintang kawat ($\text{m}^2$)

Dari persamaan ini diperoleh kesimpulan kausal: 1. Panjang kawat sebanding dengan hambatan ($R \propto L$): Semakin panjang lintasan kawat, semakin banyak tumbukan yang dialami elektron sebelum mencapai ujung rangkaian. 2. Luas penampang berbanding terbalik dengan hambatan ($R \propto \frac{1}{A}$): Semakin lebar penampang kawat, semakin banyak lintasan paralel yang tersedia bagi elektron, sehingga hambatan total menurun drastis.

C. Pengaruh Suhu terhadap Resistivitas Logam

Ketika suhu kawat konduktor dinaikkan, energi termal membuat ion-ion kisi bergetar dengan amplitudo yang lebih besar di sekitar posisi setimbangnya. Akibatnya, luas penampang hamburan efektif ion bertambah, frekuensi benturan elektron meningkat pesat, dan resistivitas kawat melonjak mengikuti persamaan linear:

Keterangan: – $\rho_e(T)$ = Resistivitas kawat pada suhu $T$ ($\Omega\cdot\text{m}$) – $\rho_{20}$ = Resistivitas referensi bahan pada suhu standar $20^\circ\text{C}$ ($\Omega\cdot\text{m}$) – $\alpha$ = Koefisien suhu resistivitas ($\text{K}^{-1}$ atau $^\circ\text{C}^{-1}$) – $T$ = Suhu operasional kawat ($^\circ\text{C}$)

D. Rantai Kausal Menuju Arus dan Daya Listrik

Setelah hambatan total $R$ terbentuk dari interaksi bahan, geometri, dan suhu, arus listrik yang ditarik dari sumber tegangan ideal ditentukan sepenuhnya oleh Hukum Ohm:

Laju konversi energi listrik menjadi energi termal (daya disipasi) dinyatakan oleh:

E. Membongkar Miskonsepsi Simbolis: Resistivitas Listrik vs Massa Jenis

Salah satu kesalahan paling umum yang ditemukan dalam pembelajaran fisika adalah kerancuan lambang Yunani $\rho$ (rho): – $\rho_e$ (Resistivitas Listrik): Memiliki satuan $\Omega\cdot\text{m}$. Mengukur seberapa kuat suatu material menentang aliran muatan listrik. Parameter ini bergantung pada struktur pita energi elektron dan kerapatan elektron konduksi. – $\rho_m$ (Massa Jenis / Densitas): Memiliki satuan $\text{kg/m}^3$ (didefinisikan sebagai $\rho_m = \frac{m}{V_{\text{ruang}}}$). Mengukur massa per satuan volume ruang bahan.

Meskipun keduanya memakai huruf Yunani rho, massa jenis sama sekali tidak memiliki hubungan matematis maupun fisis dengan hambatan listrik kawat konduktor homogen pada arus searah. Emas memiliki massa jenis yang sangat tinggi ($19.300\text{ kg/m}^3$), namun merupakan konduktor listrik yang sangat baik dengan resistivitas sangat rendah. Sebaliknya, polimer plastik memiliki massa jenis ringan ($1.000\text{ kg/m}^3$) namun merupakan isolator listrik dengan resistivitas raksasa.

---

3. Panduan Langkah Demi Langkah Menggunakan Simulasi

Berikut adalah panduan eksplorasi bertahap untuk membuktikan seluruh prinsip kelistrikan di atas:

Eksperimen 1: Menyelidiki Pengaruh Panjang Kawat ($L$)

1. Tekan tombol Atur ulang untuk mengembalikan simulasi ke kondisi awal (Bahan: Tembaga, $V = 6{,}0\text{ V}$, $L = 50\text{ m}$, $A = 1{,}5\text{ mm}^2$, $T = 20^\circ\text{C}$).
2. Catat nilai awal: $R = 560{,}00\text{ m}\Omega$ ($0{,}56\ \Omega$), $I = 10{,}714\text{ A}$, $P = 64{,}3\text{ W}$.
3. Geser slider Panjang kawat ke kanan secara perlahan hingga mencapai $150\text{ m}$ (tiga kali panjang semula).
4. Amati perubahan di layar:
   • Kawat pada diagram SVG memanjang.
   • Nilai hambatan melonjak tepat 3 kali lipat menjadi $1{,}680\ \Omega$.
   • Arus listrik anjlok sepertiganya menjadi $3{,}571\text{ A}$.
   • Bola-bola elektron biru di sirkuit bergerak jauh lebih lambat karena arus menurun.

Eksperimen 2: Menyelidiki Pengaruh Luas Penampang ($A$)

1. Kembalikan panjang kawat ke $50\text{ m}$.
2. Perhatikan slider Luas penampang. Tarik penggeser dari $1{,}5\text{ mm}^2$ ke nilai minimum $0{,}5\text{ mm}^2$.
   • Kawat tampak sangat ramping pada kanvas.
   • Hambatan melonjak menjadi $1{,}680\ \Omega$ dan arus turun menjadi $3{,}571\text{ A}$.
3. Sekarang, geser luas penampang ke kanan hingga $6{,}0\text{ mm}^2$ (empat kali lebih tebal):
   • Kawat tampak tebal dan kekar.
   • Hambatan anjlok menjadi hanya $140{,}00\text{ m}\Omega$ ($0{,}14\ \Omega$).
   • Arus listrik melonjak tinggi hingga $42{,}857\text{ A}$.
   • Partikel elektron berputar sangat cepat mengelilingi sirkuit.

Eksperimen 3: Menyelidiki Pengaruh Suhu dan Pendaran Termal

1. Atur luas penampang kembali ke $1{,}5\text{ mm}^2$ dan panjang $50\text{ m}$.
2. Tarik penggeser Suhu kawat dari $20^\circ\text{C}$ menuju $100^\circ\text{C}$.
3. Amati fenomena fisis yang terjadi:
   • Pada suhu di atas $70^\circ\text{C}$, kawat mulai berpendar dengan aura cahaya merah kekuningan (wire glow).
   • Hambatan jenis tembaga naik dari $1{,}68 \times 10^{-8}\ \Omega\cdot\text{m}$ menjadi $2{,}21 \times 10^{-8}\ \Omega\cdot\text{m}$.
   • Nilai hambatan kawat naik dari $560\text{ m}\Omega$ menjadi $735{,}84\text{ m}\Omega$.
   • Arus listrik berkurang dari $10{,}714\text{ A}$ menjadi $8{,}154\text{ A}$.

Eksperimen 4: Perbandingan Bahan Konduktor (Tembaga vs Nikrom)

1. Atur suhu pada $20^\circ\text{C}$.
2. Klik tombol bahan Nikrom.
3. Perhatikan lonjakan drastis pada parameter:
   • Warna kawat berubah menjadi ungu gelap khas paduan nikrom.
   • Resistivitas nikrom adalah $1{,}10 \times 10^{-6}\ \Omega\cdot\text{m}$ (sekitar 65 kali lipat resistivitas tembaga!).
   • Hambatan kawat seketika melonjak menjadi $36{,}667\ \Omega$.
   • Arus listrik terpangkas habis hingga tersisa hanya $163{,}6\text{ mA}$.
   • Hal ini menjelaskan mengapa nikrom digunakan sebagai kawat pemanas berhambatan tinggi, bukan sebagai kabel penghantar daya.

Eksperimen 5: Membuktikan Miskonsepsi Massa Jenis

1. Kembalikan bahan ke Tembaga.
2. Fokuskan pandangan Anda pada kotak penggeser bergaris jingga: Massa jenis (variabel uji).
3. Nilai bawaan adalah $8.000\text{ kg/m}^3$. Geser nilai ke batas terendah $1.000\text{ kg/m}^3$ (setara massa jenis air).
   • Perhatikan pembacaan $R$, $I$, dan $P$. Tidak ada satu digit pun yang berubah!
4. Geser nilai ke batas tertinggi $20.000\text{ kg/m}^3$ (lebih padat dari emas murni).
   • Nilai $R$ tetap $560{,}00\text{ m}\Omega$, arus tetap $10{,}714\text{ A}$, dan daya tetap $64{,}3\text{ W}$.
   • Kotak status di bawah sirkuit menampilkan konfirmasi tegas: “Arus tetap. Massa jenis $\rho_m$ tidak masuk ke persamaan hambatan maupun arus.”

---

4. Tabel Rangkuman Karakteristik Bahan Konduktor

Bahan	Hambatan Jenis $\rho_{20}$ ($\Omega\cdot\text{m}$)	Koefisien Suhu $\alpha$ ($\text{K}^{-1}$)	Karakteristik Fisis Utama	Aplikasi Nyata
Perak (Ag)	$1{,}59 \times 10^{-8}$	$0{,}0038$	Konduktivitas tertinggi di antara seluruh logam murni.	Kontak sakelar presisi tinggi, audio kelas atas.
Tembaga (Cu)	$1{,}68 \times 10^{-8}$	$0{,}00393$	Konduktivitas sangat tinggi, ulet, dan ekonomis.	Kabel instalasi listrik gedung, belitan trafo dan motor.
Aluminium (Al)	$2{,}82 \times 10^{-8}$	$0{,}00403$	Ringan (densitas $1/3$ tembaga) meski resistivitas $1{,}6$ kali tembaga.	Kabel transmisi tegangan tinggi jarak jauh (SUTET).
Besi (Fe)	$9{,}71 \times 10^{-8}$	$0{,}0050$	Konduktivitas sedang, koefisien suhu relatif besar.	Rangka baja rel kereta api, konduktor struktural.
Nikrom (Ni-Cr)	$1{,}10 \times 10^{-6}$	$0{,}0004$	Resistivitas sangat tinggi, tahan oksidasi pada suhu tinggi.	Elemen pemanas setrika, pengering rambut, toaster.

---

5. Keterkaitan Kurikulum dan Silabus

Informasi kurikulum ini diperuntukkan bagi pendidik dalam menyusun modul ajar dan rancangan pembelajaran:

• Jenjang Pendidikan: SMA / MA
• Mata Pelajaran: Fisika
• Fase Kurikulum: Fase F (Kelas XII)
• Bab Pembelajaran: Listrik Arus Searah (Direct Current Electricity)
• Capaian dan Tujuan Pembelajaran (TP):
  • Peserta didik mampu memformulasikan hambatan jenis kawat konduktor ($R = \rho L/A$) dan menganalisis faktor-faktor yang memengaruhinya melalui penyelidikan berbasis simulasi digital.
  • Peserta didik mampu mengintegrasikan konsep hukum Ohm ($I = V/R$) untuk memprediksi perubahan kuat arus listrik akibat variasi panjang, luas penampang, suhu, dan jenis kawat.
  • Peserta didik mampu mengidentifikasi dan mengoreksi miskonsepsi sains terkait perbedaan konseptual antara hambatan jenis ($\rho_e$) dan massa jenis ($\rho_m$).
• Pengayaan Jenjang SMP (Fase D Kelas VIII):
  • Menjadi materi pengayaan kontekstual pada bab Teknologi Penerapan Tekanan pada Zat dan pengenalan konsep kelistrikan dasar.

---

6. Coba Simulasi Mandiri

Ajak peserta didik bereksplorasi secara aktif, membuktikan rumus fisika melalui eksperimen digital langsung, dan melatih nalar kritis dalam membedakan variabel nyata dengan variabel pengecoh:

👉 Akses Simulasi: Simulasi Arus dan Hambatan Kawat Konduktor
