Cara Menggunakan Simulasi Bentuk Persamaan Dua Garis: Panduan Lengkap untuk Guru dan Murid

Bayangkan Anda seorang pengatur lalu lintas udara (air traffic controller) yang memantau radar penerbangan. Dua pesawat sedang terbang pada ketinggian jelajah yang sama, masing-masing mengikuti rute lurusnya sendiri. Apakah jalur kedua pesawat tersebut akan berpapasan di satu koordinat tertentu? Jika jalurnya sejajar, mereka tidak akan pernah bertemu. Namun jika jalurnya saling memotong, komputer radar harus mampu menghitung titik perpotongan tersebut secara presisi agar tabrakan dapat dihindari jauh-jauh hari.

Prinsip navigasi radar tersebut bekerja di atas fondasi aljabar yang sama dengan apa yang dipelajari di sekolah: persamaan garis lurus. Ketika kita memiliki dua garis linear dalam bidang dua dimensi, hubungan antara keduanya ditentukan sepenuhnya oleh dua parameter sederhana: gradien ($m$) yang mengukur kemiringan garis, dan konstanta ($c$) yang menentukan ketinggian perpotongan dengan sumbu vertikal.

Melalui Simulasi Bentuk Persamaan Dua Garis di Simu, siswa tidak lagi hanya menghafal rumus eliminasi atau substitusi di atas kertas buram, melainkan dapat memutar kemiringan garis, menggeser posisinya, dan menyaksikan secara langsung bagaimana titik potong berpindah secara dinamis pada bidang koordinat Cartesius.

---

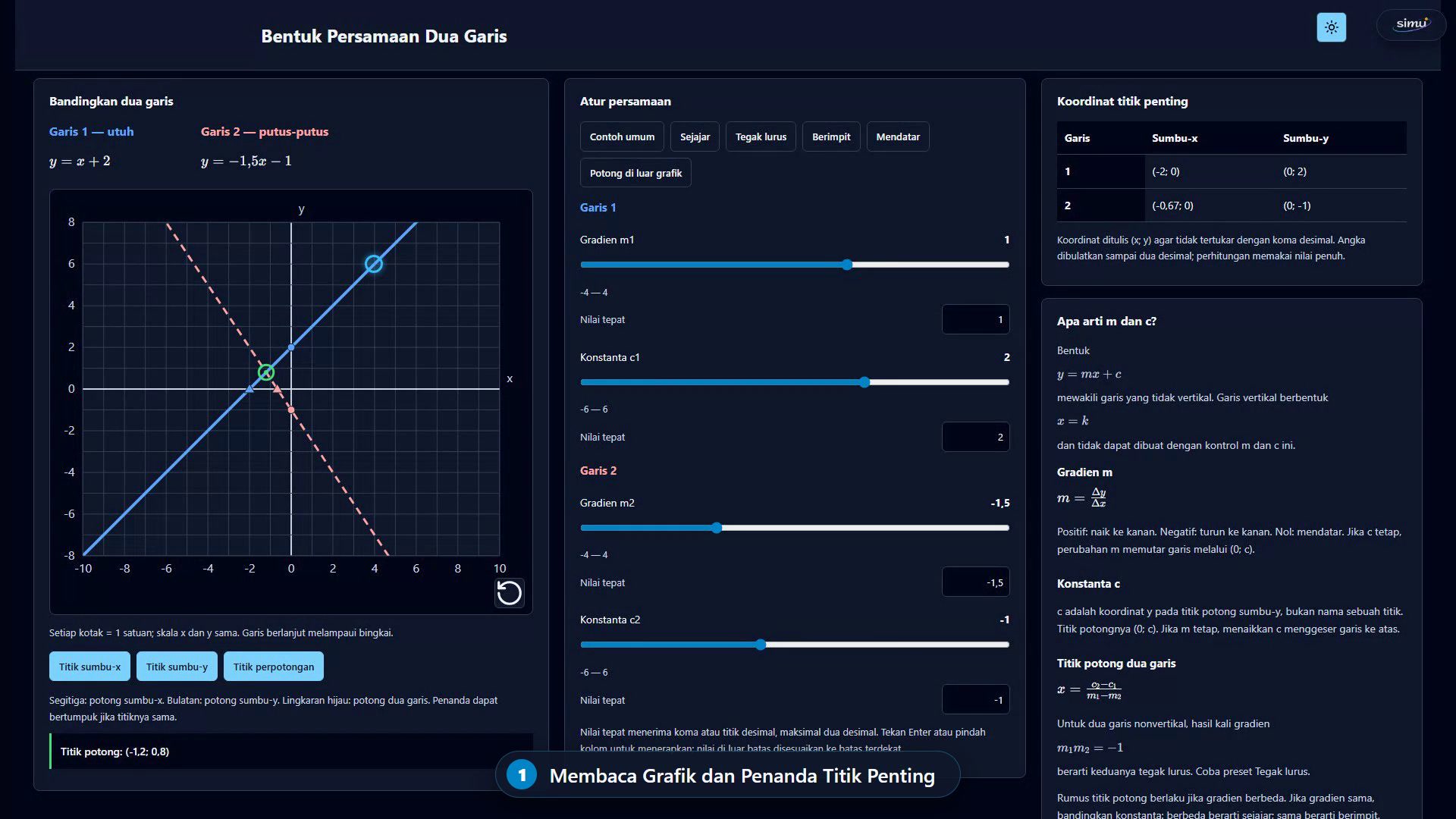

Mengenal Layar Simulasi

Antarmuka simulasi dirancang bersih, intuitif, dan responsif dengan latar gelap berdaya kontras tinggi. Layar dibagi menjadi dua area utama:

1. Panel Visualisasi Grafik (Sisi Kiri)

• Persamaan Garis Aktif: Di bagian atas grafik, persamaan kedua garis ditampilkan dengan format aljabar yang rapi. Garis 1 ditulis dengan warna biru teks tebal ($y = m_1x + c_1$), sedangkan Garis 2 ditulis dengan warna merah teks tebal ($y = m_2x + c_2$).
• Bidang Koordinat Cartesius: Bidang kisi berukuran $20 \times 16$ satuan, mencakup rentang sumbu-$x$ dari $-10$ hingga $10$, dan sumbu-$y$ dari $-8$ hingga $8$. Setiap kotak kecil mewakili tepat 1 satuan panjang dengan skala sumbu-$x$ dan sumbu-$y$ yang identik ($1:1$).
• Garis 1 (Biru, Utuh): Direpresentasikan sebagai garis biru padat (solid line).
• Garis 2 (Merah, Putus-putus): Direpresentasikan sebagai garis putus-putus (dashed line). Perbedaan pola ini memastikan kedua garis tetap dapat dibedakan secara visual bahkan ketika posisinya berimpit sempurna.
• Penanda Geometri Interaktif:
  • Segitiga: Menandai titik potong garis terhadap sumbu-$x$ (saat $y = 0$).
  • Bulatan: Menandai titik potong garis terhadap sumbu-$y$ (saat $x = 0$, yaitu di titik $(0; c)$).
  • Lingkaran Hijau Berkonsentris: Menandai koordinat titik temu atau titik perpotongan kedua garis $(x; y)$.
• Tombol Reset (Ikon Putar Balik): Terletak di pojok kanan bawah bidang grafik untuk mengembalikan seluruh pengaturan ke kondisi awal (Contoh Umum).
• Tombol Toggle Penanda: Tiga tombol di bawah grafik (Titik sumbu-x, Titik sumbu-y, dan Titik perpotongan) untuk menyembunyikan atau memunculkan penanda geometri sesuai kebutuhan pengamatan.
• Kotak Status Hasil: Kotak bergaris tepi hijau yang memberikan interpretasi verbal langsung, seperti koordinat titik potong, keterangan garis sejajar, garis berimpit, atau informasi bahwa titik potong berada di luar jendela grafik.

2. Panel Tabel Titik Penting (Kiri Bawah)

Menyajikan tabel rangkuman nilai analitik dari masing-masing garis: – Nilai koordinat potong sumbu-$x$ dalam format desimal presisi $(x; 0)$. – Nilai koordinat potong sumbu-$y$ dalam format $(0; c)$. – Koordinat dipisahkan oleh tanda titik koma (;) untuk mencegah kerancuan pembacaan dengan tanda koma desimal Indonesia.

3. Panel Kontrol dan Parameter (Sisi Kanan)

• Tombol Preset Cepat: Memungkinkan guru dan siswa beralih seketika ke kasus-kasus geometri khas:
  • Contoh umum: Dua garis saling memotong di satu titik pada kuadran kedua.
  • Sejajar: Dua garis memiliki gradien identik namun konstanta berbeda ($m_1 = m_2 = 2$).
  • Tegak lurus: Hasil kali gradien bernilai $-1$ ($m_1 = 2, m_2 = -0{,}5$), membentuk sudut siku-siku $90^\circ$.
  • Berimpit: Kedua persamaan identik, menghasilkan tak hingga titik potong.
  • Mendatar: Kedua garis mendatar sejajar sumbu-$x$ ($m_1 = m_2 = 0$).
  • Potong di luar grafik: Dua garis berpotongan di koordinat yang melampaui batas pandang layar visual.
• Slider dan Input Angka Presisi:
  • Slider dan kotak angka Nilai tepat untuk Gradien $m_1$ (rentang $-4$ hingga $4$, langkah $0{,}01$).
  • Slider dan kotak angka Nilai tepat untuk Konstanta $c_1$ (rentang $-6$ hingga $6$, langkah $0{,}01$).
  • Slider dan kotak angka Nilai tepat untuk Gradien $m_2$ (rentang $-4$ hingga $4$, langkah $0{,}01$).
  • Slider dan kotak angka Nilai tepat untuk Konstanta $c_2$ (rentang $-6$ hingga $6$, langkah $0{,}01$).

---

Fenomena Nyata dan Landasan Konsep

Persamaan garis lurus berbentuk eksplisit:

adalah salah satu persamaan matematika paling mendasar yang digunakan untuk memodelkan hubungan linear antara dua besaran fisis. Persamaan ini berlaku untuk seluruh garis lurus di bidang datar kecuali garis vertikal tegak yang memiliki persamaan khusus $x = k$ (karena garis vertikal memiliki kemiringan tak terdefinisi).

1. Makna Fisis Gradien ($m$)

Gradien mengukur rasio perubahan vertikal terhadap perubahan horizontal:

• Gradien Positif ($m > 0$): Garis miring ke kanan atas. Contoh nyata: grafik jarak tempuh kendaraan terhadap waktu saat melaju maju, atau grafik penambahan tabungan rutin bulanan.
• Gradien Negatif ($m < 0$): Garis menurun ke kanan bawah. Contoh nyata: sisa volume bensin di tangki kendaraan terhadap jarak tempuh, atau peluruhan suhu air panas menuju suhu ruangan.
• Gradien Nol ($m = 0$): Garis mendatar sempurna sejajar sumbu-$x$. Nilai $y$ selalu konstan tanpa dipengaruhi perubahan $x$. Contoh nyata: tarif dasar parkir flat berapapun durasinya.

2. Makna Fisis Konstanta ($c$)

Konstanta $c$ adalah koordinat vertikal di mana garis memotong sumbu-$y$, yaitu pada titik $(0; c)$. Secara kontekstual, $c$ merepresentasikan kondisi awal (initial value) saat variabel independen bernilai nol ($x = 0$), misalnya tarif buka pintu pada argo taksi atau saldo awal tabungan.

3. Titik Potong Dua Garis (Solusi Sistem Persamaan Linear)

Titik perpotongan antara dua garis adalah sebuah titik koordinat $(x; y)$ yang memenuhi kedua persamaan sekaligus. Secara aljabar, kita menyamakan kedua nilai $y$:

Jika $m_1 \ne m_2$, persamaan dapat diselesaikan secara tunggal:

4. Tiga Kemungkinan Kedudukan Dua Garis

1. Berpotongan di Satu Titik: Terjadi jika dan hanya jika gradien kedua garis berbeda ($m_1 \ne m_2$).
2. Sejajar (Tidak Ada Titik Potong): Terjadi jika gradien kedua garis sama ($m_1 = m_2$), namun konstantanya berbeda ($c_1 \ne c_2$).
3. Berimpit (Tak Hingga Titik Potong): Terjadi jika gradien dan konstantanya sama persis ($m_1 = m_2$ dan $c_1 = c_2$).
4. Kasus Khusus Tegak Lurus: Dua garis berpotongan membentuk sudut $90^\circ$ jika hasil kali gradien keduanya memenuhi:

---

Langkah demi Langkah Eksperimen di Kelas

Berikut panduan aktivitas laboratorium virtual yang dapat dipandu oleh guru:

Eksperimen 1: Menyelidiki Efek Perubahan Gradien vs Perubahan Konstanta

1. Buka simulasi dan klik tombol reset untuk memulai dari kondisi awal.
2. Fokus pada Garis 1 (Biru). Biarkan nilai konstanta $c_1 = 2$.
3. Geser slider Gradien m1 dari $1$ ke arah positif ($2$, lalu $3$). Amati apa yang terjadi pada garis di layar: garis berputar semakin curam searah berlawanan jarum jam, namun poros putarannya tetap terkunci di titik $(0; 2)$.
4. Geser slider $m_1$ ke arah negatif ($-1$, lalu $-2$). Perhatikan bahwa garis kini berbalik arah menukik ke bawah, namun titik potong sumbu-$y$ tetap tidak bergeming dari $(0; 2)$.
5. Kembalikan $m_1 = 1$, lalu sekarang geser slider Konstanta c1 dari $2$ ke $4$, lalu ke $-3$. Amati perbedaannya: kemiringan garis tidak berubah sama sekali, namun seluruh garis bergeser sejajar ke atas atau ke bawah.

Eksperimen 2: Menemukan Syarat Kesejajaran dan Keberimpitan

1. Klik tombol preset Sejajar.
2. Amati nilai pada panel kontrol: $m_1 = 2, c_1 = 3$ dan $m_2 = 2, c_2 = -2$.
3. Periksa status hasil di bawah grafik: “Tidak ada titik potong: kedua garis sejajar.”
4. Sekarang, klik tombol preset Berimpit.
5. Nilai persamaan menjadi identik: $y = x + 2$ untuk kedua garis. Amati garis putus-putus merah yang berseling rapi tepat di atas garis biru utuh.
6. Periksa status hasil: “Tak hingga titik potong: kedua garis berimpit.”

Eksperimen 3: Membuktikan Hubungan Dua Garis Tegak Lurus

1. Klik tombol preset Tegak lurus.
2. Persamaan yang aktif adalah $y = 2x$ dan $y = -0{,}5x$.
3. Hitung hasil kali kedua gradien: $2 \times (-0{,}5) = -1$.
4. Perhatikan sudut pertemuan kedua garis di titik origin $(0; 0)$ yang membentuk sudut siku-siku murni $90^\circ$.
5. Geser slider $c_1$ menjadi $3$ dan $c_2$ menjadi $-2$. Amati bahwa posisi titik potong berpindah, namun sudut persilangan kedua garis tetap tegak lurus sempurna karena nilai gradiennya tidak disentuh.

Eksperimen 4: Memahami Titik Potong di Luar Jendela Layar

1. Klik tombol preset Potong di luar grafik.
2. Persamaan yang terbentuk adalah $y = 0{,}5x + 6$ dan $y = -6$.
3. Di layar visual grafik, kedua garis tampak tidak berpotongan.
4. Baca kotak hasil: “Titik potong: (-24; -6). Titik ada, tetapi berada di luar bidang grafik.”
5. Ini memberi pelajaran penting kepada siswa bahwa bidang koordinat yang digambar di buku atau layar hanyalah sebuah jendela (viewport); garis lurus secara matematis berlanjut tak terbatas hingga tak hingga.

---

Konsep yang Dibangun & Miskonsepsi Siswa

Konsep Kunci	Miskonsepsi Siswa yang Sering Terjadi	Fakta Matematis & Visualisasi Benar
Gradien ($m$)	Siswa mengira garis dengan gradien lebih besar selalu “lebih panjang” di layar.	Panjang garis lurus tak berhingga. Gradien mengukur kecuraman/kemiringan arah gerak per satuan langkah mendatar.
Konstanta ($c$)	Siswa sering menyebut konstanta $c$ sebagai “titik potong”.	$c$ adalah sebuah skalar/bilangan (koordinat vertikal $y$), sedangkan titik potong adalah pasangan koordinat terurut $(0; c)$.
Garis Berpotongan	Siswa mengira jika dua garis tidak tampak berpotongan pada gambar di buku, maka kedua garis itu pasti sejajar.	Garis lurus terus memanjang. Selama gradiennya berbeda ($m_1 \ne m_2$), dua garis di bidang datar dipastikan berpotongan di satu titik, meski titik itu berada jauh di luar batas kertas gambar.
Syarat Tegak Lurus	Siswa sering menduga gradien yang berlawanan tanda (misal $2$ dan $-2$) sudah saling tegak lurus.	Gradien $2$ dan $-2$ menghasilkan hasil kali $-4$, bukan $-1$. Dua garis tegak lurus wajib memiliki hubungan saling lawan dan kebalikan (negative reciprocal): $m_1 \cdot m_2 = -1$.
Garis Mendatar vs Vertikal	Siswa mengira semua garis lurus di alam semesta dapat ditulis dalam bentuk $y = mx + c$.	Bentuk $y = mx + c$ hanya mencakup garis nonvertikal. Garis vertikal memiliki rumus $x = k$ dan gradiennya tidak terdefinisi (bukan nol).

---

Pemetaan Kurikulum Merdeka

1. Jenjang, Fase, dan Elemen Mata Pelajaran

• Jenjang: SMP / MTs & SMA / MA / SMK
• Fase: Fase D (SMP Kelas VIII) & Fase E (SMA Kelas X)
• Mata Pelajaran: Matematika
• Elemen CP: Aljabar & Fungsi
• Bab Relevan:
  • Fase D: Bab 5 Persamaan Garis Lurus (SMP Kelas VIII) & Sistem Persamaan Linear Dua Variabel (SPLDV).
  • Fase E: Fungsi Linear dan Pemodelan Matematika (SMA Kelas X).

2. Capaian Pembelajaran (Berdasarkan Keputusan BSKAP Kemendikbudristek)

• Fase D (Elemen Aljabar): Peserta didik dapat menyajikan, menganalisis, dan menyelesaikan masalah dengan menggunakan relasi, fungsi, dan persamaan linear. Mereka dapat memahami gradien sebagai laju perubahan dan menerapkannya dalam grafik garis lurus pada bidang Cartesius.
• Fase E (Elemen Aljabar dan Fungsi): Peserta didik dapat memodelkan fenomena nyata dengan fungsi linear, menentukan karakteristik grafik (kemiringan dan titik potong sumbu), serta menyelesaikan sistem persamaan linear secara grafik dan analitik.

3. Integrasi ke dalam Alur Tujuan Pembelajaran (ATP)

1. Tahap Konseptualisasi (Pertemuan 1): Mengamati grafik linear tunggal, mengubah $m$ dan $c$, serta merumuskan definisi gradien sebagai perbandingan perubahan nilai $y$ terhadap perubahan nilai $x$.
2. Tahap Investigasi Hubungan Dua Garis (Pertemuan 2): Meneliti kondisi perpotongan dua garis, menguji preset sejajar dan tegak lurus, serta membandingkan hasil grafik dengan perhitungan aljabar substitusi.
3. Tahap Pemecahan Masalah Kontekstual (Pertemuan 3): Memodelkan dua tarif layanan (misalnya biaya langganan internet paket A vs paket B) ke dalam dua garis lurus untuk menemukan titik impas (break-even point).

---

Ide Penerapan Pembelajaran di Kelas

1. Apersepsi Pemantik (5 Menit)

Guru menampilkan simulasi di proyektor kelas dengan preset Contoh umum. Guru menantang siswa: > “Jika Garis 1 berwarna biru dan Garis 2 berwarna merah, apa yang harus kita ubah pada slider agar kedua garis ini tidak akan pernah bertabrakan sampai ke ujung alam semesta?” Biarkan siswa mengusulkan ide hingga mereka menyadari bahwa kemiringan ($m$) kedua garis harus disamakan.

2. Aktivitas LKPD Virtual: Detektif Titik Potong (20 Menit)

Siswa bekerja berpasangan menggunakan laptop atau tablet: 1. Setiap kelompok diberikan satu set persamaan, misalnya $y = 3x - 1$ dan $y = -x + 7$. 2. Siswa diminta menghitung koordinat titik potong secara manual di buku tulis menggunakan metode substitusi atau eliminasi. 3. Siswa kemudian memasukkan angka gradien dan konstanta tersebut ke dalam simulasi untuk memverifikasi kebenaran hitungan mereka secara instan. 4. Jika titik potong berada di luar grafik, siswa diminta menjelaskan mengapa penanda lingkaran hijau tidak terlihat namun status koordinat tetap terbaca di kotak informasi.

3. Diskusi Reflektif (15 Menit)

Guru memandu refleksi kelas dengan pertanyaan pemantik: – Mengapa jika gradiennya sama dan konstantanya sama, garis merah putus-putus menindih garis biru secara sempurna? Berapa banyak solusi yang dimiliki oleh sistem persamaan seperti itu? – Mengapa garis tegak lurus memiliki gradien yang berkebalikan tanda dan bernilai pecahan terbalik? Apa yang terjadi jika salah satu garis mendatar ($m = 0$), apakah garis pasangannya bisa diatur dengan kontrol slider ini? (Membuka wawasan mengenai garis vertikal $x = k$).

---

Buka Simulasi

Gunakan simulasi interaktif ini secara langsung melalui peramban web komputer maupun ponsel pintar tanpa perlu memasang aplikasi tambahan:

👉 Buka Simulasi Bentuk Persamaan Dua Garis di Simu
