Cara Menggunakan Simulasi Cermin Lengkung: Panduan Lengkap untuk Guru dan Murid

8 Oktober 20268 menit baca

Bagian dari kurikulum

Manfaat Gelombang dan Cahaya bagi ManusiaIPA · SMP Kelas VIII

Laboratorium virtual simulasi cermin lengkung cekung dan cembung serta pembentukan bayangan optik geometri.

Pernahkah Anda bercermin pada permukaan sendok logam yang mengilap? Ketika Anda melihat ke sisi dalam yang cekung, wajah Anda tampak terbalik dan mengecil jika sendok berada jauh, namun tiba-tiba menjadi tegak dan membesar saat sendok didekatkan ke hidung. Sebaliknya, saat Anda membalik sendok ke sisi cembung, wajah Anda selalu tampak tegak dan ramping di jarak berapa pun.

Fenomena optik ini bukan ilusi mata, melainkan konsekuensi fisis dari hukum pemantulan cahaya pada permukaan lengkung sferis. Melalui Simulasi Cermin Lengkung Simu, konsep pembentukan bayangan yang sering kali dianggap rumit karena rumus tanda positif-negatif dapat dipahami secara visual, intuitif, dan interaktif.

1. Mengenal Layar Simulasi

Antarmuka simulasi dirancang bersih dan responsif, terdiri dari dua area utama: kanvas diagram sinar interaktif di sebelah kiri dan panel kontrol parameter beserta telemetri pengukuran di sebelah kanan.

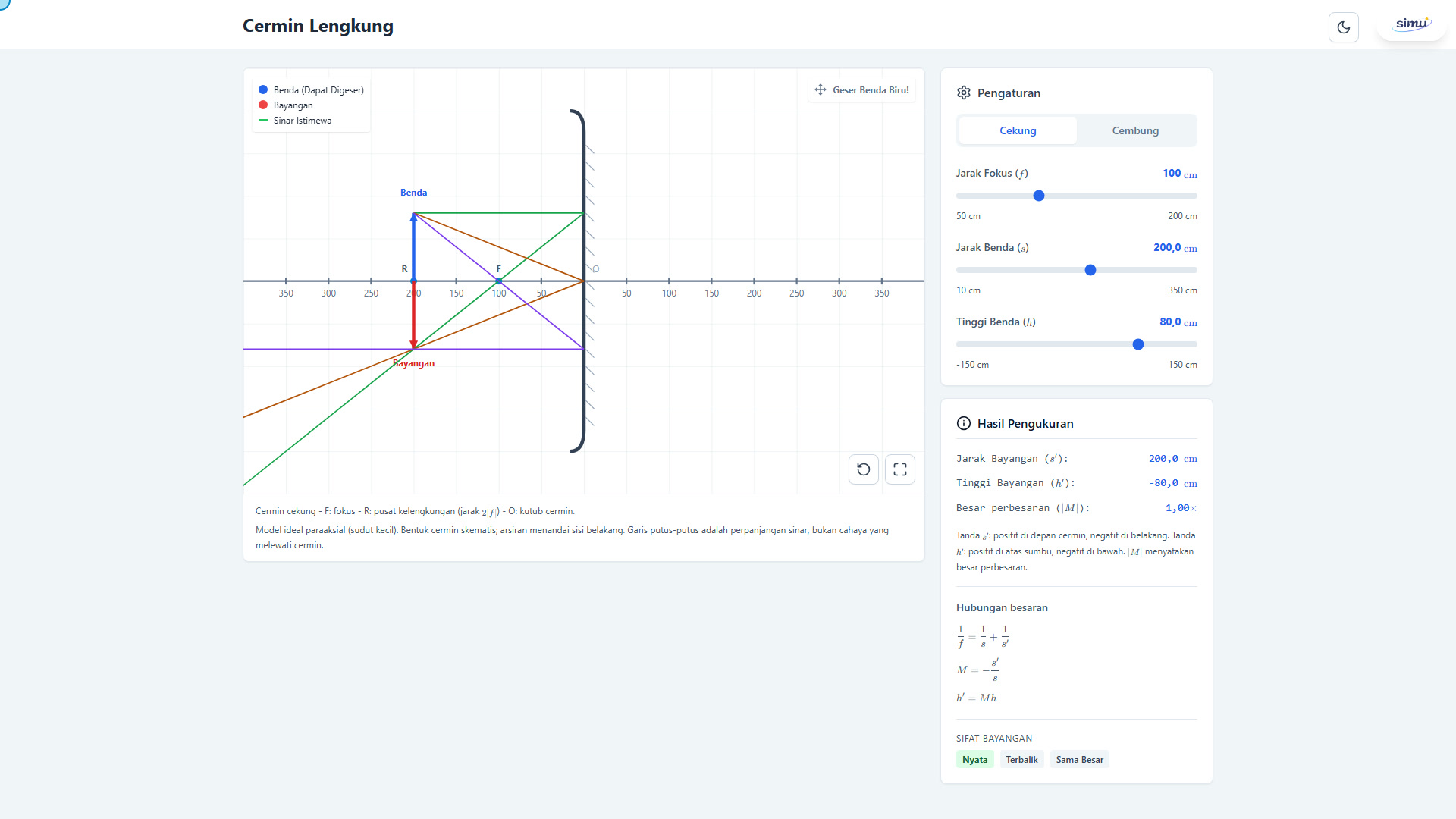

(Tampilan antarmuka simulasi cermin lengkung dengan diagram sinar paraaksial dan panel kontrol)

A. Kanvas Diagram Sinar (Sisi Kiri)

Sumbu Utama (Garis Horizontal): Garis acuan simetri yang memuat kutub cermin ( $O$ ), titik fokus ( $F$ ), dan pusat kelengkungan ( $R$ ).
Kutub Cermin ( $O$ ): Titik tengah permukaan bidang pantul di koordinat $(0,0)$ .
Titik Fokus ( $F$ ) dan Titik Kelengkungan ( $R$ ): Jarak fokus bernilai $f$ , dan jari-jari kelengkungan berjarak $R = 2|f|$ . Pada cermin cekung, kedua titik berada di depan cermin (kiri); pada cermin cembung, kedua titik berada di belakang cermin (kanan).
Benda (Panah Biru Interaktif): Mewakili objek nyata di depan cermin. Anda dapat menggeser posisi jarak benda ( $s$ ) dan tinggi benda ( $h$ ) langsung dengan menyeret (drag) panah biru ini di kanvas.
Bayangan (Panah Merah): Hasil pembentukan bayangan. Garis padat merah menandakan bayangan nyata di depan cermin, sedangkan garis putus-putus merah dengan transparansi menandakan bayangan maya di belakang cermin.
Tiga Sinar Istimewa:
- Garis Hijau: Sinar datang sejajar sumbu utama, dipantulkan menuju titik fokus (cekung) atau seolah-olah berasal dari titik fokus (cembung).
- Garis Kuning: Sinar datang menuju kutub cermin ( $O$ ), dipantulkan simetris dengan sudut datang sama dengan sudut pantul terhadap sumbu utama.
- Garis Ungu: Sinar datang melalui atau menuju titik fokus ( $F$ ), dipantulkan sejajar sumbu utama.

B. Panel Pengaturan dan Hasil Pengukuran (Sisi Kanan)

Pilihan Jenis Cermin: Tombol sakelar untuk beralih antara Cekung ( $f > 0$ ) dan Cembung ( $f < 0$ ).
Slider Jarak Fokus ( $f$ ): Mengatur panjang fokus dari $50\text{ cm}$ hingga $200\text{ cm}$ .
Slider Jarak Benda ( $s$ ): Mengatur jarak benda di depan cermin dari $10\text{ cm}$ hingga $350\text{ cm}$ .
Slider Tinggi Benda ( $h$ ): Mengatur tinggi benda dari $-150\text{ cm}$ hingga $+150\text{ cm}$ .
Hasil Pengukuran Telemetri:
- Jarak Bayangan ( $s’$ ): Dihitung otomatis dengan ketelitian satu desimal.
- Tinggi Bayangan ( $h’$ ): Menampilkan tinggi bayangan bertanda.
- Besar Perbesaran ( $|M|$ ): Menampilkan rasio perbesaran bayangan terhadap benda.
- Sifat Bayangan: Menampilkan status otomatis: Tipe (Nyata / Maya), Orientasi (Tegak / Terbalik), dan Ukuran (Diperkecil / Sama Besar / Diperbesar).

2. Fenomena Nyata dan Penerapan Konsep

Cermin lengkung bukan sekadar materi teori di atas papan tulis, melainkan komponen penting dalam berbagai teknologi di sekitar kita:

Kaca Rias Pembesar (Cermin Cekung): Ketika wajah diletakkan di ruang I (jarak kurang dari panjang fokus $s < f$ ), cermin cekung menghasilkan bayangan maya, tegak, dan diperbesar. Hal ini memudahkan seseorang melihat detail pori-pori atau riasan wajah secara jelas.
Reflektor Lampu Sorot dan Antena Parabola (Cermin Cekung): Berdasarkan prinsip pembalikan berkas cahaya, sumber cahaya yang ditempatkan tepat di titik fokus cermin cekung akan dipantulkan menjadi berkas cahaya sejajar yang kuat dan menembus kegelapan malam tanpa cepat pudar.
Kaca Spion Kendaraan dan Cermin Tikungan Jalan (Cermin Cembung): Cermin cembung selalu memantulkan berkas cahaya secara menyebar (divergen), menghasilkan bayangan maya yang selalu tegak dan diperkecil. Efek pengecilan ini memungkinkan pengemudi mendapatkan sudut pandang visual (field of view) yang jauh lebih lebar dibanding cermin datar, meminimalkan titik buta (blind spot) saat berbelok atau memantau kendaraan di belakang.

3. Langkah demi Langkah Eksperimen Virtual

Berikut adalah panduan aktivitas laboratorium virtual yang dapat dilakukan murid dan guru:

Eksperimen 1: Menjelajahi Empat Wilayah Cermin Cekung

Buka simulasi dan pilih mode Cekung.
Atur slider Jarak Fokus ( $f$ ) pada nilai $100\text{ cm}$ . Titik $F$ berada pada jarak $100\text{ cm}$ dan titik $R$ berada pada jarak $200\text{ cm}$ .
Uji Ruang III ( $s > R$ ): Geser benda ke jarak $s = 250\text{ cm}$ . Amati bayangan: terletak di antara $F$ dan $R$ ( $s’ = 166{,}7\text{ cm}$ ), bersifat Nyata, Terbalik, Diperkecil ( $|M| = 0{,}67\times$ ).
Uji Titik Kelengkungan ( $s = R$ ): Geser benda tepat ke $s = 200\text{ cm}$ . Perhatikan bahwa bayangan berada tepat di $s’ = 200\text{ cm}$ dengan ukuran persis Sama Besar ( $|M| = 1{,}00\times$ ) dan terbalik.
Uji Ruang II ( $f < s < R$ ): Geser benda ke $s = 150\text{ cm}$ . Bayangan bergeser menjauh ke ruang III ( $s’ = 300{,}0\text{ cm}$ ), bersifat Nyata, Terbalik, Diperbesar ( $|M| = 2{,}00\times$ ).
Uji Titik Fokus ( $s = f$ ): Geser benda tepat ke $s = 100\text{ cm}$ . Amati sinar pantul hijau dan kuning yang kini sejajar sempurna. Telemetri menampilkan jarak bayangan tak hingga ( $\infty$ ) dan perbesaran tidak terdefinisi.
Uji Ruang I ( $s < f$ ): Geser benda dekat ke cermin pada $s = 50\text{ cm}$ . Sinar pantul menyebar ke depan, dan garis perpanjangan putus-putus bertemu di belakang cermin. Bayangan berjarak $s’ = -100{,}0\text{ cm}$ , bersifat Maya, Tegak, Diperbesar ( $|M| = 2{,}00\times$ ).

Eksperimen 2: Menguji Konsistensi Cermin Cembung

Klik tombol Cembung. Perhatikan bahwa titik fokus $F$ dan kelengkungan $R$ berpindah ke sisi belakang cermin dengan nilai $f = -100\text{ cm}$ .
Geser benda dari jarak terjauh ( $s = 300\text{ cm}$ ) hingga jarak terdekat ( $s = 20\text{ cm}$ ).
Perhatikan hasil pengukuran: untuk seluruh posisi di depan cermin, jarak bayangan $s’$ selalu bertanda negatif, tinggi bayangan $h’$ bertanda positif, dan nilai perbesaran $|M|$ selalu di bawah $1{,}00$ .
Simpulkan: bayangan pada cermin cembung selalu Maya, Tegak, dan Diperkecil.

4. Konsep yang Dibangun dan Pindaian Cepat Guru

Konsep Kunci	Penjelasan Fisis	Miskonsepsi yang Diluruskan
Persamaan Cermin Gauss	$\frac{1}{f} = \frac{1}{s} + \frac{1}{s’}$ menghubungkan jarak fokus, jarak benda, dan jarak bayangan secara matematis.	Miskonsepsi: Angka jarak selalu positif seperti panjang pada penggaris. Fakta: Tanda jarak membawa makna spasial; $s’ < 0$ berarti bayangan berada di belakang cermin (maya).
Sifat Nyata vs Maya	Bayangan nyata terbentuk dari perpotongan langsung sinar-sinar pantul asli. Bayangan maya terbentuk dari perpanjangan imajiner sinar pantul.	Miskonsepsi: Bayangan maya tidak bisa dilihat oleh mata. Fakta: Bayangan maya tetap dapat dilihat langsung oleh mata karena lensa mata memfokuskan berkas divergen tersebut ke retina, namun tidak dapat ditangkap di atas layar kertas.
Kondisi Titik Fokus ( $s = f$ )	Ketika benda berada tepat di fokus, berkas sinar pantul sejajar ( $\theta_1 = \theta_2$ ) dan tidak pernah bertemu pada jarak berhingga.	Miskonsepsi: Bayangan menghilang atau cermin rusak. Fakta: Bayangan terbentuk di tak hingga; prinsip ini dimanfaatkan pada lampu sorot agar cahaya memancar lurus sejajar.
Aturan Jumlah Ruang (Esbach)	Ruang Benda $+$ Ruang Bayangan $= 5$ . Jika benda di ruang II, bayangan di ruang III ( $2 + 3 = 5$ ).	Miskonsepsi: Nomor ruang adalah penamaan acak. Fakta: Nomor ruang mempermudah prediksi cepat sifat bayangan tanpa kalkulasi rumit.

5. Pemetaan Kurikulum Merdeka

Simulasi Cermin Lengkung mendukung capaian pembelajaran dalam Kurikulum Merdeka pada jenjang pendidikan dasar maupun menengah:

A. Fase D (SMP Kelas VIII)

Mata Pelajaran: Ilmu Pengetahuan Alam (IPA)
Elemen: Pemahaman IPA (Gelombang dan Cahaya)
Bab Relevan: Manfaat Gelombang dan Cahaya bagi Manusia
Capaian Pembelajaran (CP): Peserta didik mampu memanfaatkan hukum pemantulan dan pembiasan cahaya untuk menjelaskan cara kerja alat-alat optik sederhana dalam kehidupan sehari-hari (seperti cermin cembung pada spion dan cermin cekung pada reflektor).

B. Fase F (SMA Kelas XI)

Mata Pelajaran: Fisika
Elemen: Pemahaman Fisika (Optik Geometri)
Bab Relevan: Gelombang Cahaya dan Alat Optik
Capaian Pembelajaran (CP): Peserta didik mampu menerapkan konsep pemantulan pada cermin sferis, menurunkan persamaan perbesaran bayangan lateral, menganalisis konvensi tanda jarak dan perbesaran secara analitis, serta merancang pemodelan optik untuk menyelesaikan persoalan rekayasa teknologi optik.

C. Rekomendasi Integrasi ke Modul Ajar (ATP)

Model Pembelajaran: Inquiry-Based Learning atau Predict-Observe-Explain (POE).
Alokasi Waktu: 2 Jam Pelajaran ( $2 \times 40\text{ menit}$ ).
Peran Simulasi: Menjadi jembatan antara fenomena konkret (sendok makan dan spion) dengan abstraksi diagram sinar serta perhitungan persamaan cermin Gauss.

6. Ide Penerapan Pembelajaran di Kelas

Aktivitas 1: Apersepsi Tantangan Sendok Logam

Bagikan sendok makan berbahan stainless steel kepada tiap kelompok siswa.
Minta siswa mengamati wajah mereka di sisi depan dan belakang sendok pada jarak dekat dan jauh.
Ajukan pertanyaan pemantik: “Mengapa wajah kita terbalik di satu sisi, tetapi selalu tegak di sisi lainnya? Di jarak berapa bayangan mulai terbalik?”

Aktivitas 2: Lembar Kerja Eksplorasi Virtual (LKPD)

Siswa membuka simu.konsep.com/sim/cermin pada ponsel atau laptop masing-masing.
Siswa melengkapi tabel pengamatan untuk variasi $s = 250\text{ cm}$ , $s = 150\text{ cm}$ , $s = 100\text{ cm}$ , dan $s = 50\text{ cm}$ .
Siswa mencocokkan hasil perhitungan manual rumus $\frac{1}{f} = \frac{1}{s} + \frac{1}{s’}$ dengan angka telemetri yang tertera di layar simulasi.

Aktivitas 3: Diskusi Rekayasa Spion Kendaraan

Guru menampilkan pertanyaan studi kasus: “Mengapa kaca spion mobil tidak menggunakan cermin datar atau cermin cekung?”
Siswa membuktikan lewat simulasi cermin cembung bahwa sudut pandang cembung jauh lebih luas dan seluruh bayangan objek tetap berorientasi tegak, sehingga pengemudi tidak bingung saat melihat kendaraan lain mendekat.

7. Buka Simulasi dan Mulai Bereksplorasi

Simulasi Cermin Lengkung dapat diakses langsung tanpa instalasi tambahan melalui peramban web modern:

Buka Simulasi: simu.konsep.com/sim/cermin

Gunakan simulasi ini di kelas, laboratorium komputer, maupun tugas belajar mandiri di rumah untuk memberikan pengalaman belajar sains yang nyata, interaktif, dan mendalam.
