Cara Menggunakan Simulasi Lensa Optik: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda menggunakan kaca pembesar (lup) untuk membaca tulisan kecil pada label buku atau mengamati serat kain? Ketika kaca pembesar diletakkan sangat dekat dengan objek, huruf-huruf tampak tegak dan membesar secara dramatis. Namun, jika Anda menarik kaca pembesar semakin menjauh ke arah jendela ruangan, bayangan pemandangan luar jendela tiba-tiba tampak terbalik dan mengecil pada selembar kertas putih di belakangnya.

Fenomena optik ini berakar pada hukum pembiasan cahaya (refraksi) ketika berkas cahaya melintasi media transparan dengan dua permukaan lengkung. Berbeda dari cermin yang memantulkan berkas cahaya kembali ke medium asal, lensa meneruskan dan membelokkan berkas cahaya ke sisi seberang. Melalui Simulasi Lensa Optik Simu, konsep pembentukan bayangan yang kerap memicu kebingungan tanda aljabar dan nomor ruang dapat dipelajari secara visual, terukur, dan interaktif.

---

1. Mengenal Layar Simulasi

Antarmuka simulasi dirancang intuitif, membagi layar kerja menjadi dua area fungsional: kanvas diagram sinar interaktif di sisi kiri dan panel kontrol parameter beserta telemetri pengukuran di sisi kanan.

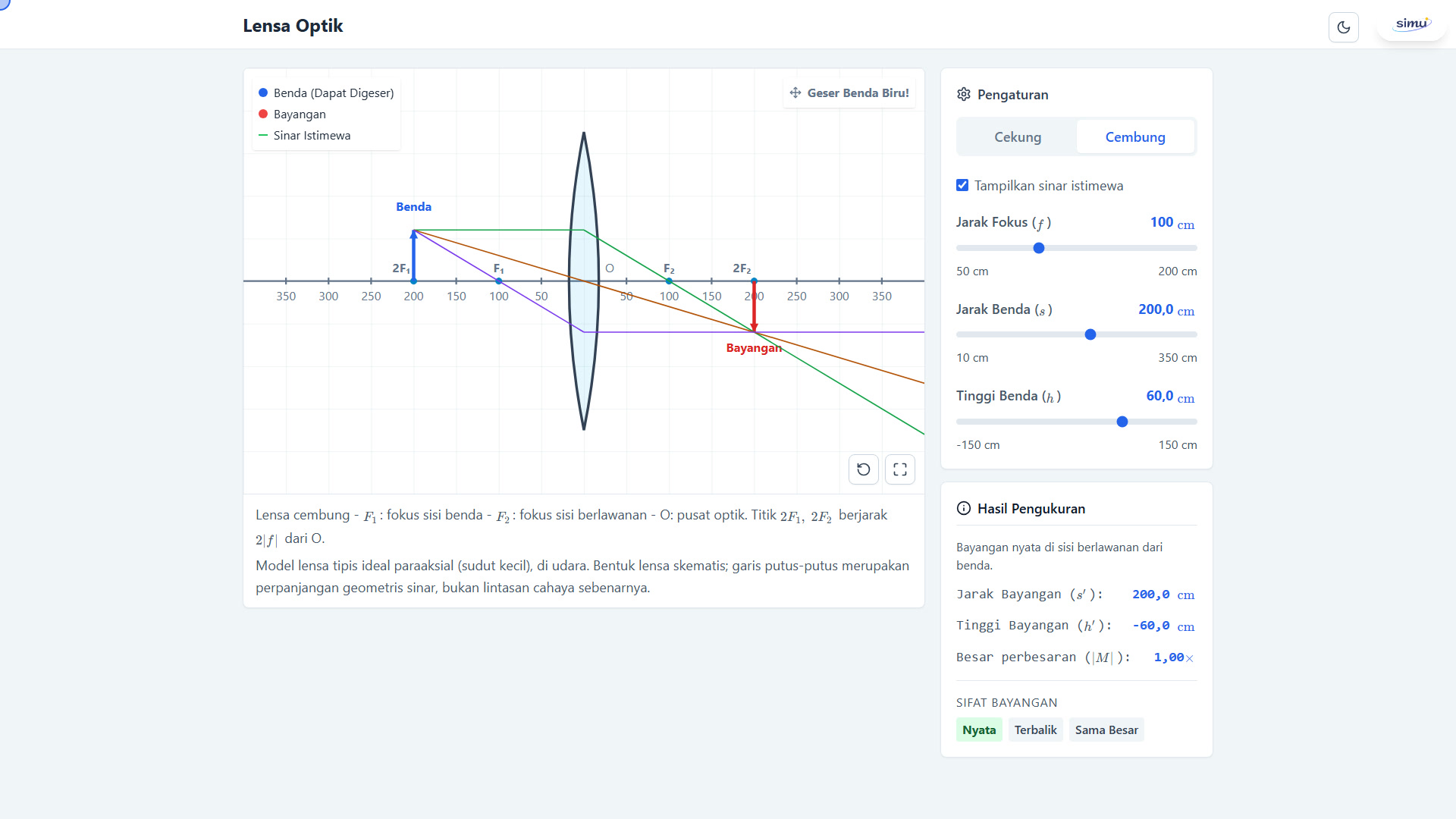

(Tampilan antarmuka simulasi lensa optik dengan diagram sinar paraaksial dan panel kontrol telemetri)

A. Kanvas Diagram Sinar (Sisi Kiri)

1. Sumbu Utama (Garis Horizontal): Garis acuan simetri optik yang menghubungkan pusat optik lensa ($O$) dengan titik-titik fokus di kedua sisi.
2. Pusat Optik Lensa ($O$): Titik pusat di perpotongan sumbu utama dan bidang tengah lensa di koordinat $(0,0)$. Berkas sinar yang melintasi titik ini diteruskan lurus tanpa pembiasan sudut.
3. Titik Fokus Depan dan Belakang ($F_1$ dan $F_2$): Titik fokus berjarak $f$ dari pusat optik, dan titik kelengkungan berjarak $2f$. Pada lensa cembung (konvergen), titik fokus aktif berada di belakang lensa ($F_2$). Pada lensa cekung (divergen), titik fokus aktif berada di depan lensa ($F_1$).
4. Benda (Panah Biru Interaktif): Mewakili objek nyata di depan lensa. Anda dapat memindahkan jarak benda ($s$) dan mengatur tinggi benda ($h$) dengan menyeret langsung ujung panah biru pada kanvas.
5. Bayangan (Panah Merah): Hasil pembentukan bayangan oleh berkas sinar bias. Garis merah padat menandakan bayangan nyata di belakang lensa, sedangkan garis putus-putus merah menandakan bayangan maya di depan lensa.
6. Tiga Sinar Istimewa:
   • Garis Hijau: Sinar datang sejajar sumbu utama, dibiaskan melalui titik fokus lensa.
   • Garis Kuning: Sinar datang melalui titik pusat optik ($O$), diteruskan lurus tanpa dibelokkan.
   • Garis Ungu: Sinar datang melalui titik fokus, dibiaskan sejajar sumbu utama.

B. Panel Pengaturan dan Hasil Pengukuran (Sisi Kanan)

1. Pilihan Jenis Lensa: Tombol sakelar untuk beralih antara Cembung (bikonveks, $f > 0$) dan Cekung (bikonkaf, $f < 0$).
2. Slider Jarak Fokus ($f$): Mengatur panjang fokus lensa dari $50\text{ cm}$ hingga $200\text{ cm}$.
3. Slider Jarak Benda ($s$): Mengatur posisi jarak benda di depan lensa dari $10\text{ cm}$ hingga $350\text{ cm}$.
4. Slider Tinggi Benda ($h$): Mengatur dimensi tinggi benda dari $-150\text{ cm}$ hingga $+150\text{ cm}$.
5. Hasil Pengukuran Telemetri:
   • Jarak Bayangan ($s’$): Dihitung otomatis dengan ketelitian satu angka desimal.
   • Tinggi Bayangan ($h’$): Menampilkan orientasi dan ukuran tinggi bayangan bertanda.
   • Besar Perbesaran ($|M|$): Menampilkan perbandingan perbesaran bayangan terhadap benda asli.
   • Sifat Bayangan: Ringkasan otomatis meliputi jenis (Nyata / Maya), orientasi (Tegak / Terbalik), dan ukuran (Diperkecil / Sama Besar / Diperbesar).

---

2. Fenomena Nyata dan Penerapan Konsep

Lensa merupakan komponen optik paling fundamental dalam berbagai instrumen teknologi modern:

1. Kaca Pembesar atau Lup (Lensa Cembung): Ketika benda diletakkan di ruang I (jarak benda lebih kecil daripada panjang fokus, $s < f$), berkas sinar bias menyebar dan menghasilkan bayangan maya yang tegak dan diperbesar di depan lensa. Hal ini memungkinkan mata manusia melihat detail objek mikro secara nyaman.
2. Kamera dan Mata Manusia (Lensa Cembung): Cahaya dari objek jauh difokuskan oleh lensa mata atau lensa kamera ke atas sensor digital/retina pada ruang II ($f < s' < 2f$). Bayangan yang ditangkap berkarakter nyata, terbalik, dan diperkecil.
3. Kacamata Rabun Jauh atau Miopi (Lensa Cekung): Penderita miopi memiliki bola mata yang terlalu panjang sehingga bayangan benda jauh jatuh di depan retina. Lensa cekung membiaskan berkas cahaya secara menyebar (divergen) sebelum masuk ke mata, sehingga bayangan dapat dimundurkan tepat ke permukaan retina.

---

3. Langkah demi Langkah Eksperimen Virtual

Gunakan langkah eksperimen berikut untuk memandu kegiatan laboratorium virtual di kelas atau belajar mandiri:

Eksperimen 1: Menyelidiki Pembentukan Bayangan pada Lensa Cembung

1. Buka simulasi dan pilih mode Cembung.
2. Atur slider Jarak Fokus ($f$) pada nilai $100\text{ cm}$.
3. Uji Ruang III ($s > 2f$): Geser benda ke posisi $s = 250\text{ cm}$. Amati bayangan: terletak di ruang II belakang lensa ($s’ = 166{,}7\text{ cm}$), bersifat Nyata, Terbalik, Diperkecil ($|M| = 0{,}67\times$).
4. Uji Titik Kelengkungan ($s = 2f$): Geser benda tepat pada $s = 200\text{ cm}$. Perhatikan bahwa bayangan berjarak persis $s’ = 200\text{ cm}$ dengan ukuran Sama Besar ($|M| = 1{,}00\times$) dan posisi terbalik.
5. Uji Ruang II ($f < s < 2f$): Geser benda ke $s = 150\text{ cm}$. Bayangan bergeser menjauh ke ruang III belakang lensa ($s’ = 300{,}0\text{ cm}$), bersifat Nyata, Terbalik, Diperbesar ($|M| = 2{,}00\times$).
6. Uji Titik Fokus ($s = f$): Geser benda tepat ke $s = 100\text{ cm}$. Perhatikan berkas sinar bias hijau dan kuning yang kini sejajar sempurna tanpa berpotongan. Telemetri mencatat jarak bayangan di tak hingga ($\infty$).
7. Uji Ruang I ($s < f$): Geser benda dekat ke lensa pada $s = 50\text{ cm}$. Sinar bias divergen di belakang lensa, sementara perpanjangan garis maya di depan lensa bertemu di $s’ = -100{,}0\text{ cm}$. Bayangan bersifat Maya, Tegak, Diperbesar ($|M| = 2{,}00\times$).

Eksperimen 2: Menyelidiki Sifat Tunggal Lensa Cekung

1. Alihkan pilihan lensa ke Cekung dengan panjang fokus $f = -100\text{ cm}$.
2. Geser benda secara bertahap dari jarak $s = 300\text{ cm}$, $s = 150\text{ cm}$, hingga $s = 30\text{ cm}$.
3. Perhatikan nilai telemetri pada setiap pergeseran: jarak bayangan $s’$ selalu bertanda negatif (di depan lensa), tinggi bayangan $h’$ selalu bernilai positif, dan besar perbesaran $|M|$ selalu lebih kecil dari $1{,}00$.
4. Simpulkan temuan: Lensa cekung selalu membentuk bayangan Maya, Tegak, dan Diperkecil di segala rentang jarak benda.

---

4. Konsep yang Dibangun dan Pindaian Cepat Guru

Konsep Kunci	Penjelasan Fisis	Miskonsepsi yang Diluruskan
Persamaan Gauss Lensa	$\frac{1}{f} = \frac{1}{s} + \frac{1}{s’}$ menghubungkan jarak fokus, jarak benda, dan jarak bayangan pada aproksimasi lensa tipis.	Miskonsepsi: Rumus lensa berbeda total dengan cermin. Fakta: Bentuk aljabar persamaannya identik, perbedaan terletak pada interpretasi fisik; bayangan nyata lensa berada di belakang bidang lensa ($s’ > 0$), bukan di depan.
Sifat Nyata vs Maya pada Lensa	Bayangan nyata terbentuk di belakang lensa oleh pertemuan sinar bias asli. Bayangan maya terbentuk di depan lensa oleh perpanjangan sinar bias.	Miskonsepsi: Bayangan di depan lensa selalu berupa benda. Fakta: Berkas divergen yang diperpanjang ke depan lensa menghasilkan bayangan maya yang dapat diamati langsung oleh mata pengamat di belakang lensa.
Daya Lensa (Dioptri)	Kemampuan lensa membelokkan cahaya dinyatakan dalam $P = \frac{1}{f}$ (dengan $f$ dalam satuan meter).	Miskonsepsi: Semakin panjang fokus lensa, kekuatannya semakin besar. Fakta: Daya lensa berbanding terbalik dengan jarak fokus; semakin pendek nilai fokus, semakin kuat lensa membelokkan berkas cahaya.
Aturan Ruang Benda dan Bayangan	Jumlah nomor ruang benda dan bayangan selalu sama dengan lima ($R_{\text{benda}} + R_{\text{bayangan}} = 5$).	Miskonsepsi: Ruang bayangan lensa sama posisinya dengan cermin. Fakta: Ruang bayangan nyata lensa terletak di sisi belakang lensa (seberang benda), sedangkan ruang bayangan maya terletak di sisi depan lensa.

---

5. Pemetaan Kurikulum Merdeka

Simulasi Lensa Optik dirancang selaras dengan capaian pembelajaran sains pada Kurikulum Merdeka:

A. Fase D (SMP Kelas VIII)

• Mata Pelajaran: Ilmu Pengetahuan Alam (IPA)
• Elemen: Pemahaman IPA (Gelombang dan Cahaya)
• Bab Relevan: Manfaat Gelombang dan Cahaya bagi Manusia
• Capaian Pembelajaran (CP): Peserta didik memahami sifat-sifat cahaya (pemantulan dan pembiasan) serta mampu menganalisis mekanisme pembentukan bayangan pada cermin dan lensa guna menjelaskan prinsip kerja alat-alat optik seperti mata, lup, mikroskop, dan kacamata.

B. Fase F (SMA Kelas XI)

• Mata Pelajaran: Fisika
• Elemen: Pemahaman Sains (Optika Geometri)
• Capaian Pembelajaran (CP): Peserta didik mampu menerapkan konsep pembiasan pada lensa tipis, menurunkan persamaan Gauss, menghitung perbesaran bayangan dan daya lensa, serta merancang pemecahan masalah optik yang melibatkan kombinasi lensa pada instrumen optik.

---

6. Pertanyaan Pemantik untuk Diskusi Kelas

1. Mengapa bayangan yang ditangkap oleh retina mata kita sebenarnya terbalik, namun otak kita mempersepsikannya sebagai bayangan tegak?
2. Jika bagian bawah lensa cembung ditutup dengan kertas hitam separuh, apakah bayangan benda di layar akan terpotong setengah atau tetap utuh? Jelaskan alasannya berdasarkan lintasan berkas sinar cahaya!
3. Mengapa penderita rabun dekat (hipermetropi) membutuhkan kacamata berlensa cembung, sedangkan penderita rabun jauh (miopi) membutuhkan kacamata berlensa cekung?
