Simbol Komponen Elektronika: Panduan Visual Membaca Rangkaian
Subscriber
Panduan visual 12 slide untuk mengenali simbol komponen pasif, dioda, transistor, saklar, alat ukur, sensor, IC, dan konektor saat membaca rangkaian elektronika.
- Kategori
- Fisika · Komponen dan Rangkaian Elektronika
- Jenjang
- SMA, UMUM · Kelas 12
Lihat di Kurikulum
Daftar File (13)
📕
Simbol Komponen Elektronika: Panduan Visual Membaca Rangkaian — Lengkap
simbol-komponen-elektronika.pdf · 14.1 MB · 12 hal · application/pdf
🖼️

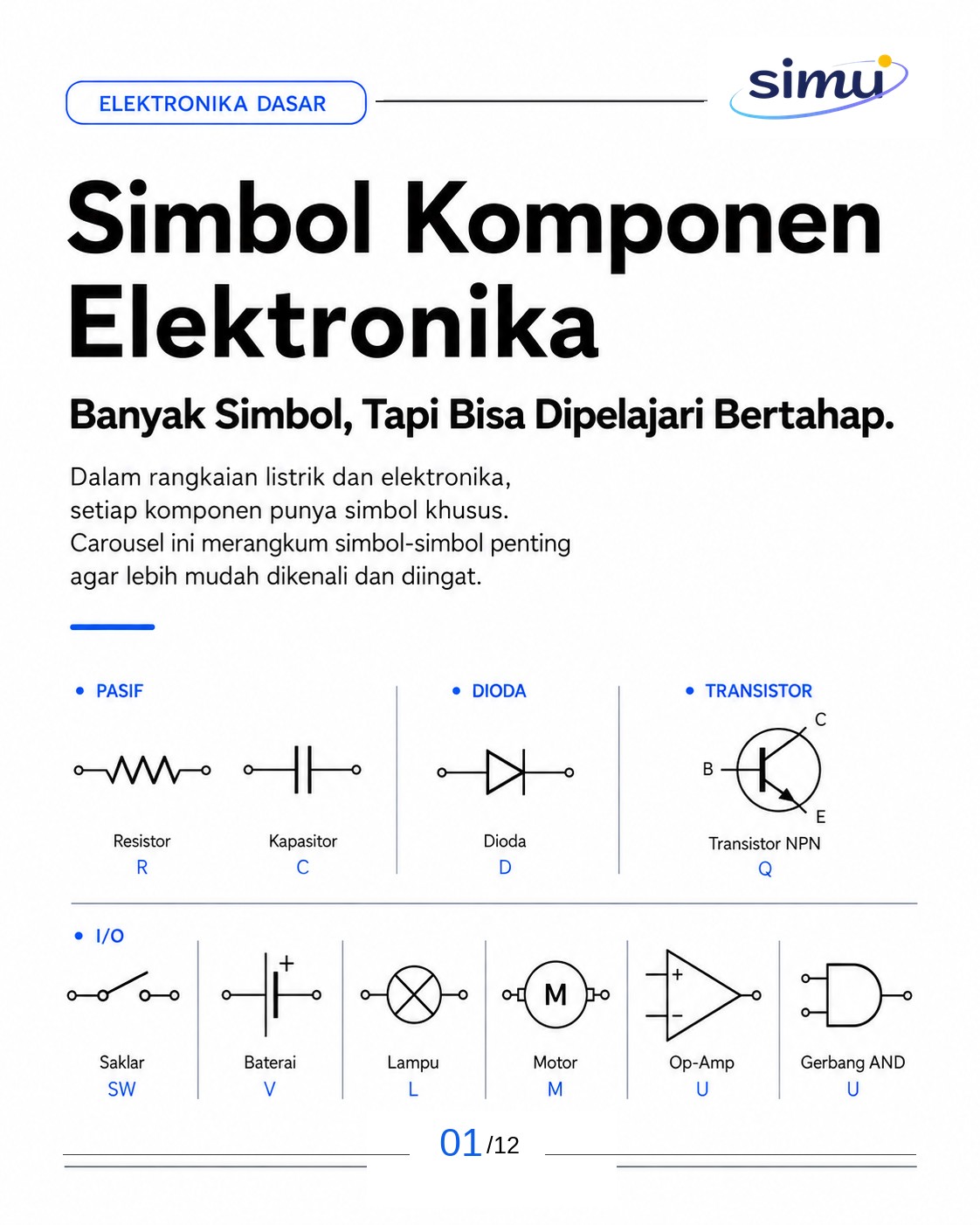

Slide 1 - Simbol komponen elektronika
simbol-komponen-elektronika-01.png · 968.6 KB · image/png
🖼️

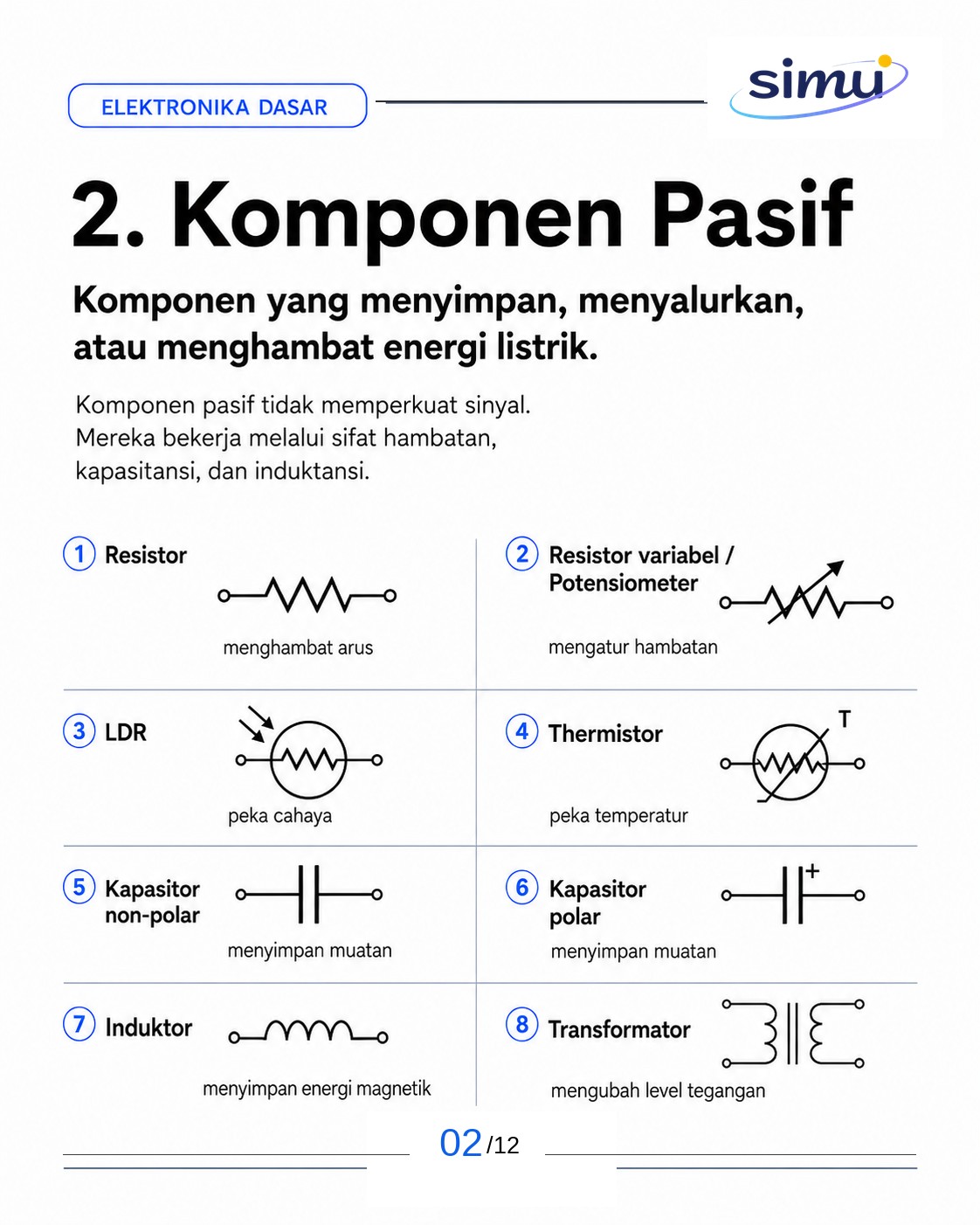

Slide 2 - Komponen pasif
simbol-komponen-elektronika-02.png · 1018.6 KB · image/png
🖼️

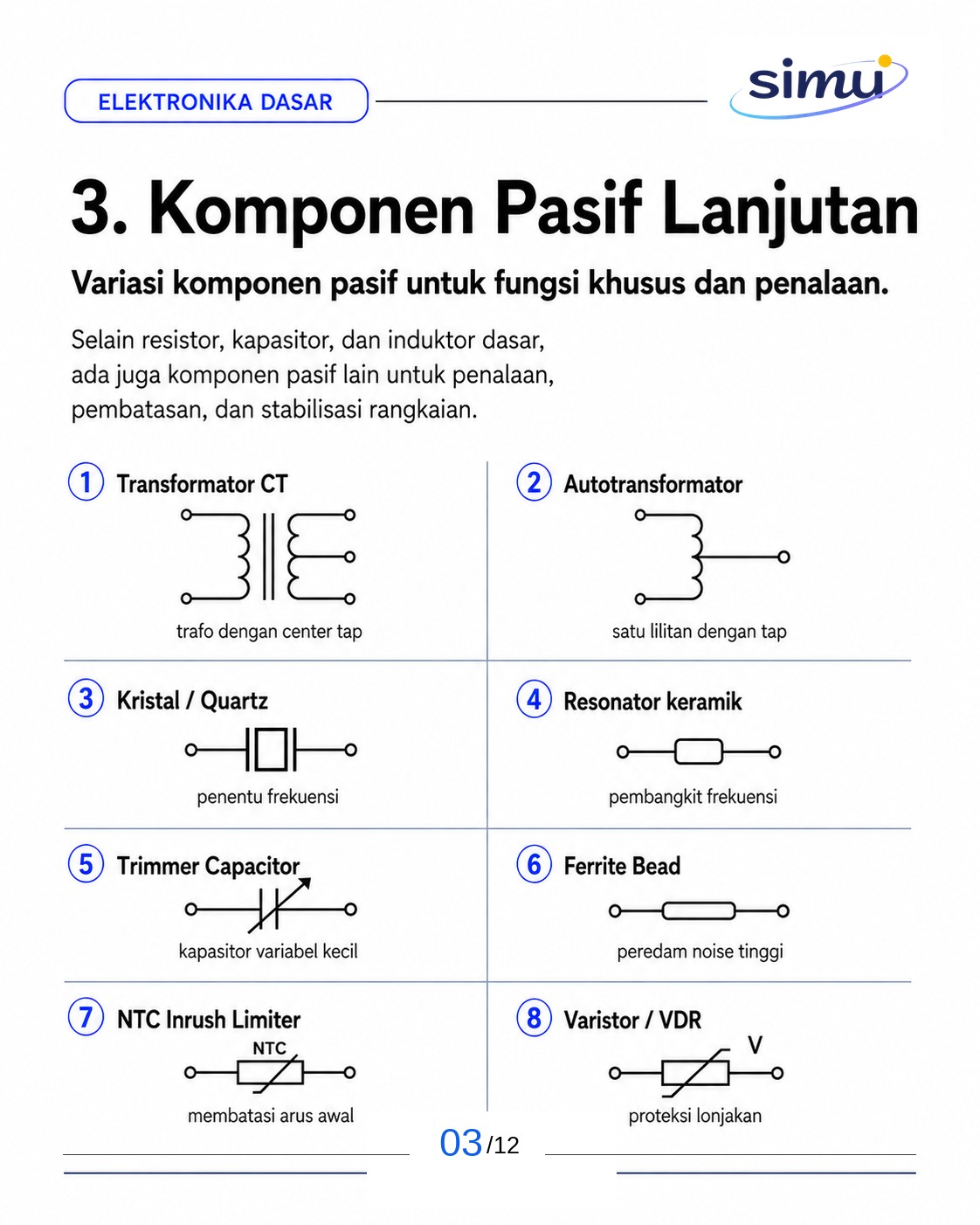

Slide 3 - Komponen pasif lanjutan
simbol-komponen-elektronika-03.png · 1008.8 KB · image/png
🖼️

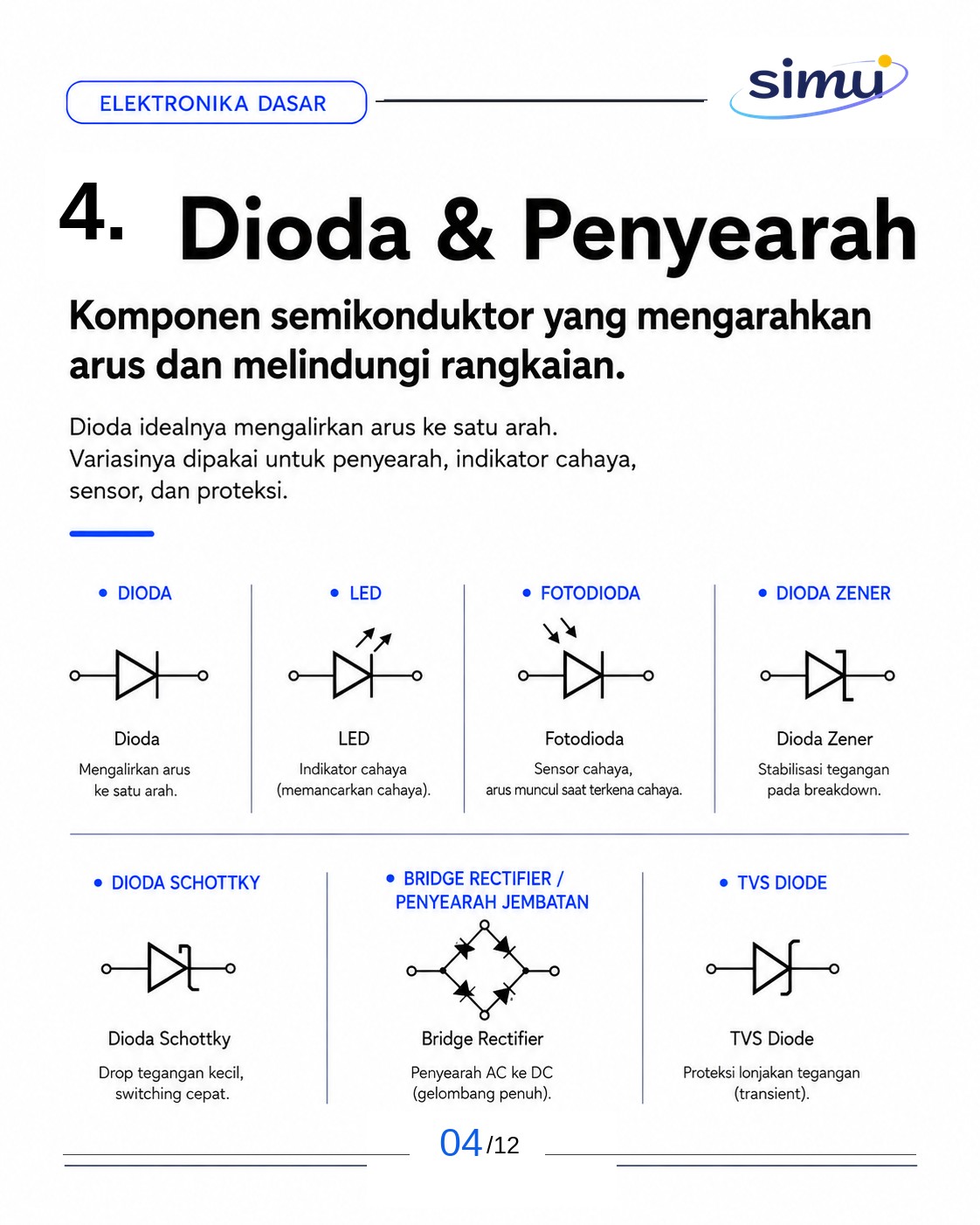

Slide 4 - Dioda dan penyearah
simbol-komponen-elektronika-04.png · 1008.9 KB · image/png
🖼️

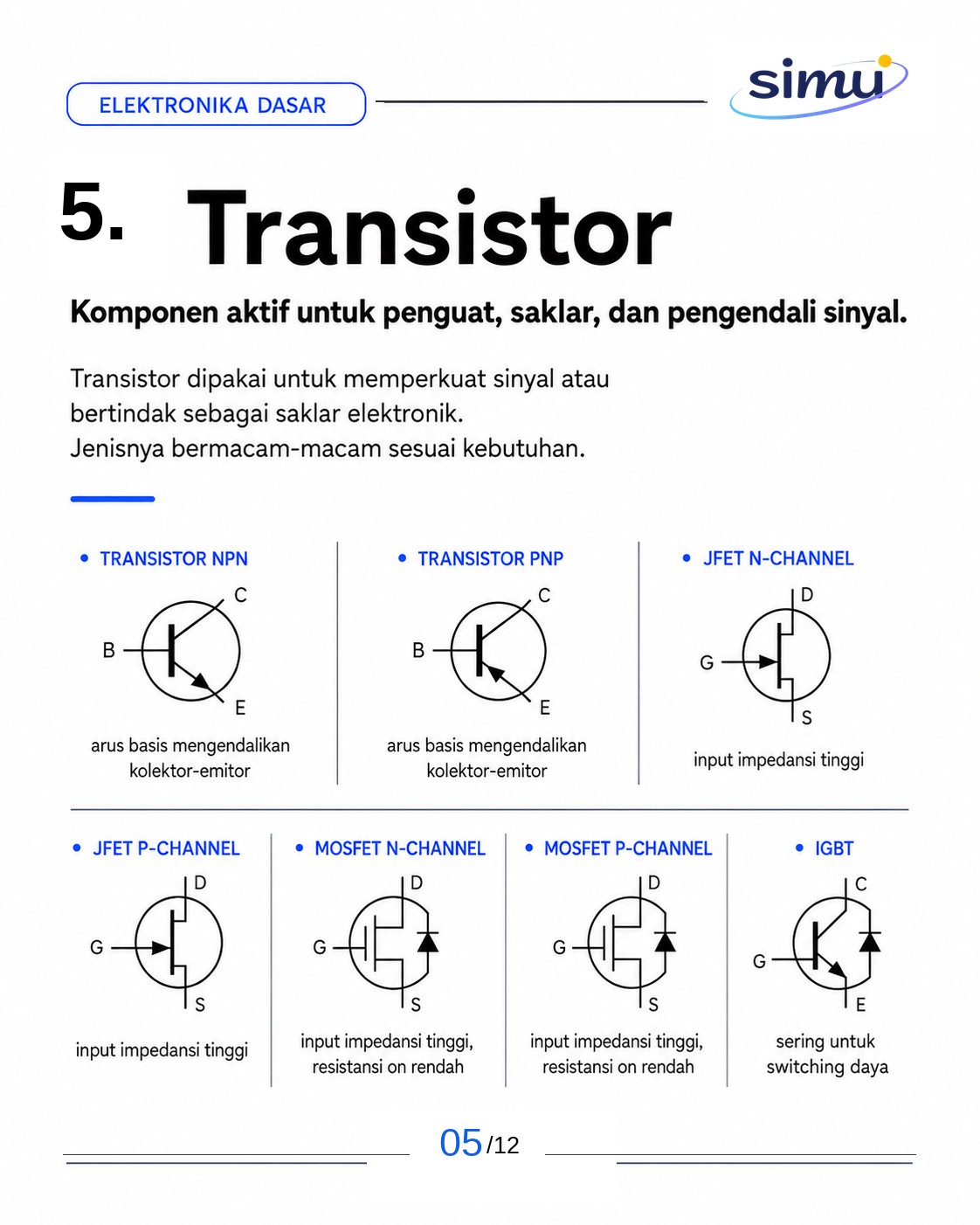

Slide 5 - Transistor
simbol-komponen-elektronika-05.png · 992.7 KB · image/png
🖼️

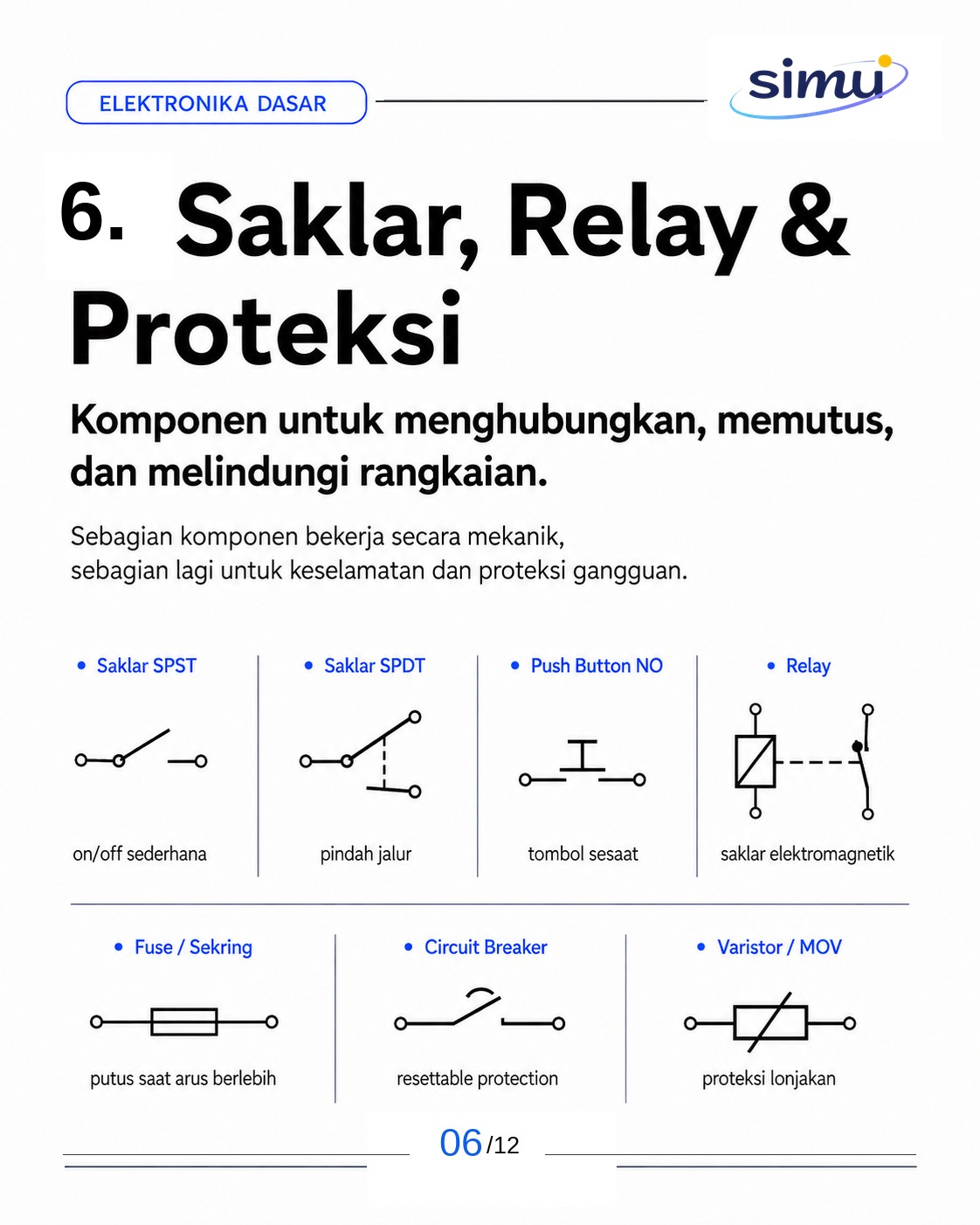

Slide 6 - Saklar, relay, dan proteksi
simbol-komponen-elektronika-06.png · 1.2 MB · image/png
🖼️

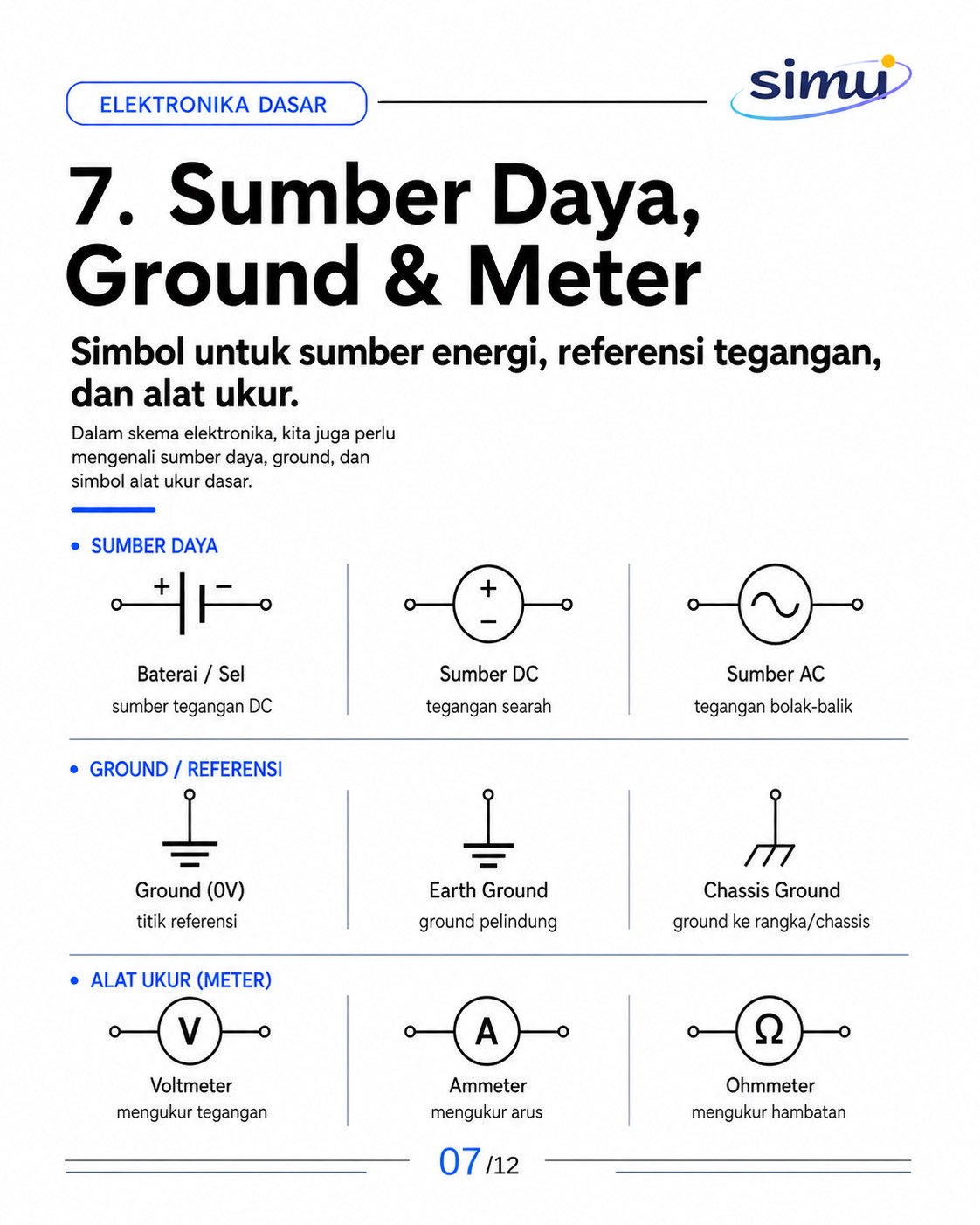

Slide 7 - Sumber daya, ground, dan meter
simbol-komponen-elektronika-07.png · 1.0 MB · image/png
🖼️

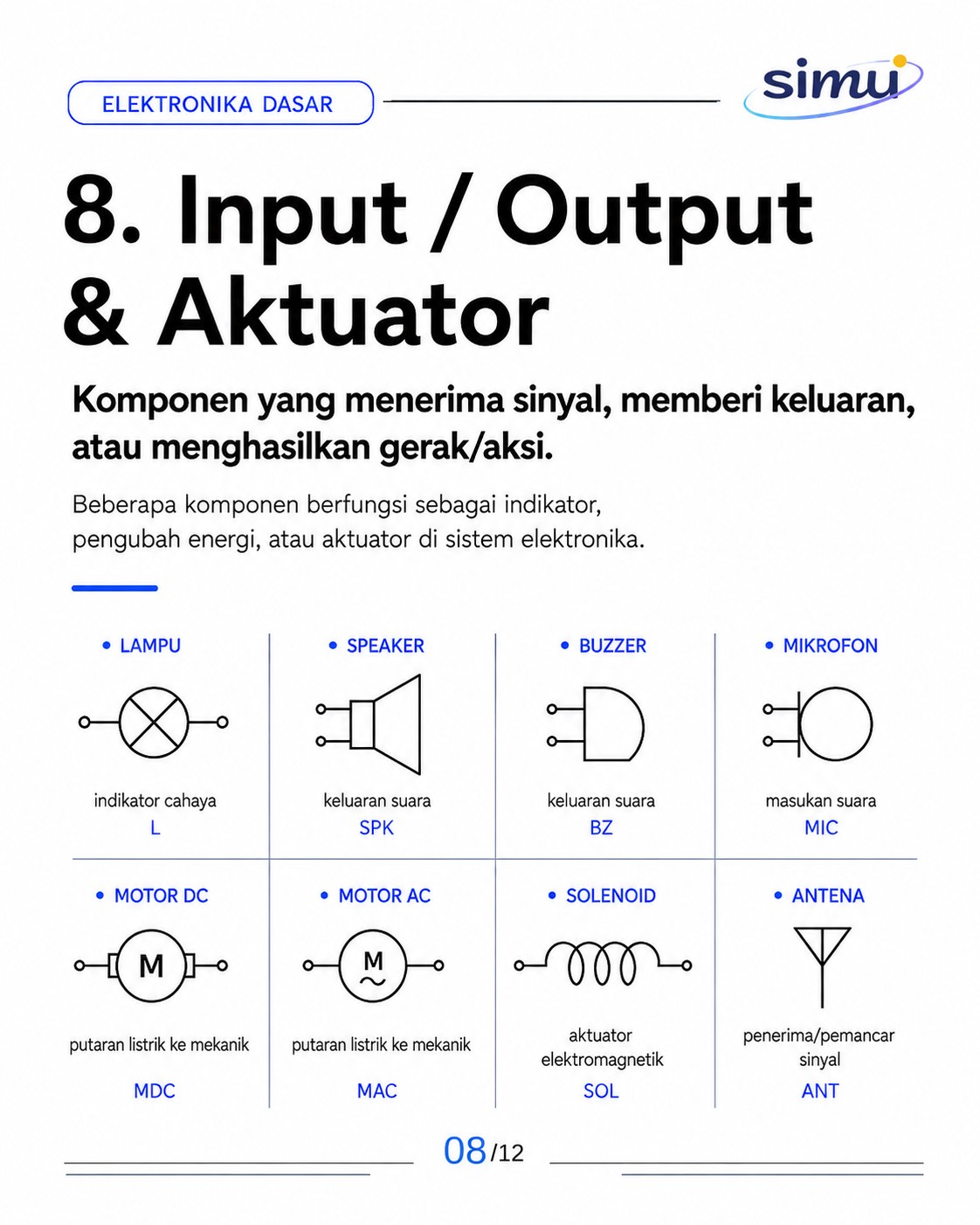

Slide 8 - Input, output, dan aktuator
simbol-komponen-elektronika-08.png · 1.0 MB · image/png
🖼️

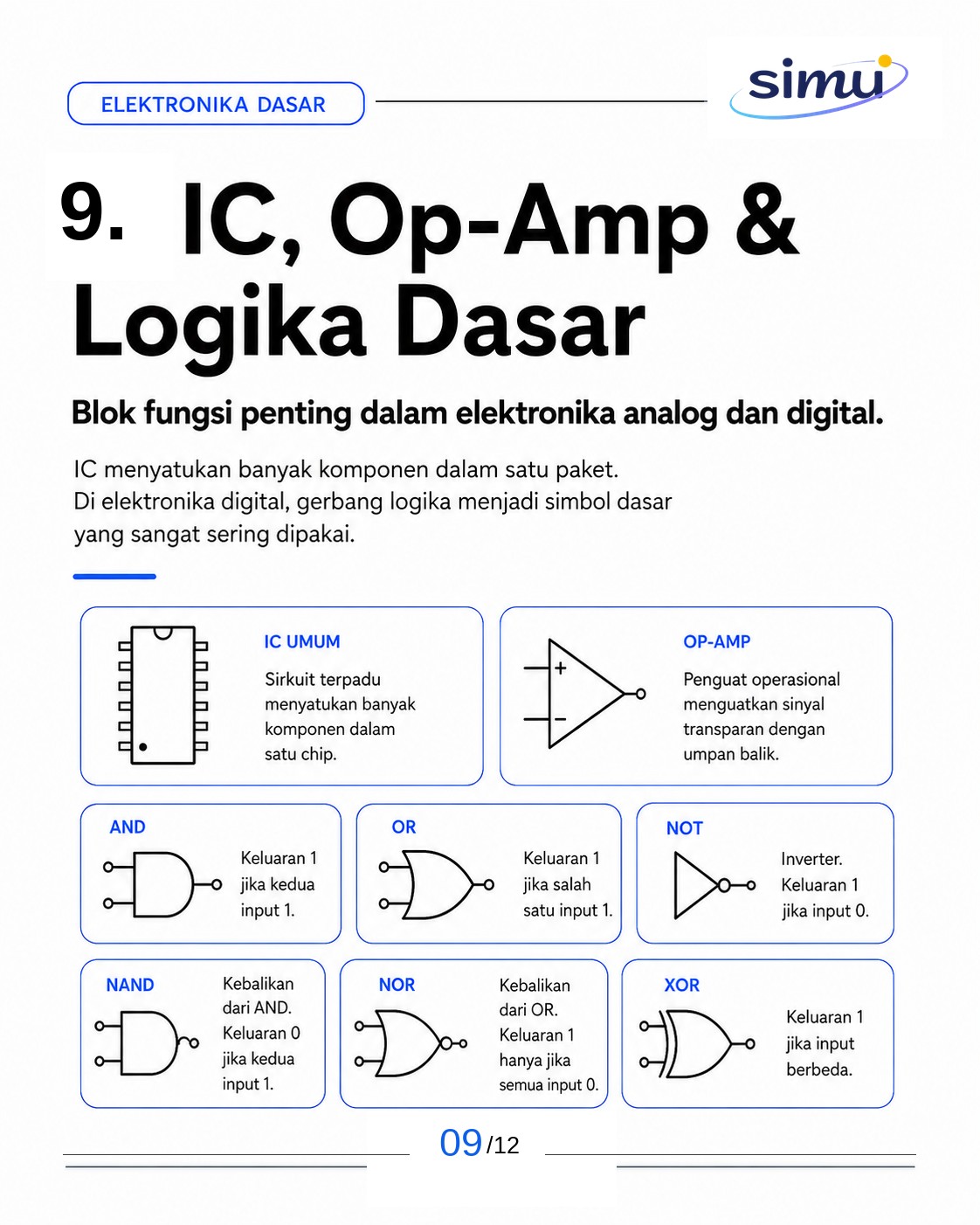

Slide 9 - IC, op-amp, dan logika dasar
simbol-komponen-elektronika-09.png · 1.0 MB · image/png
🖼️

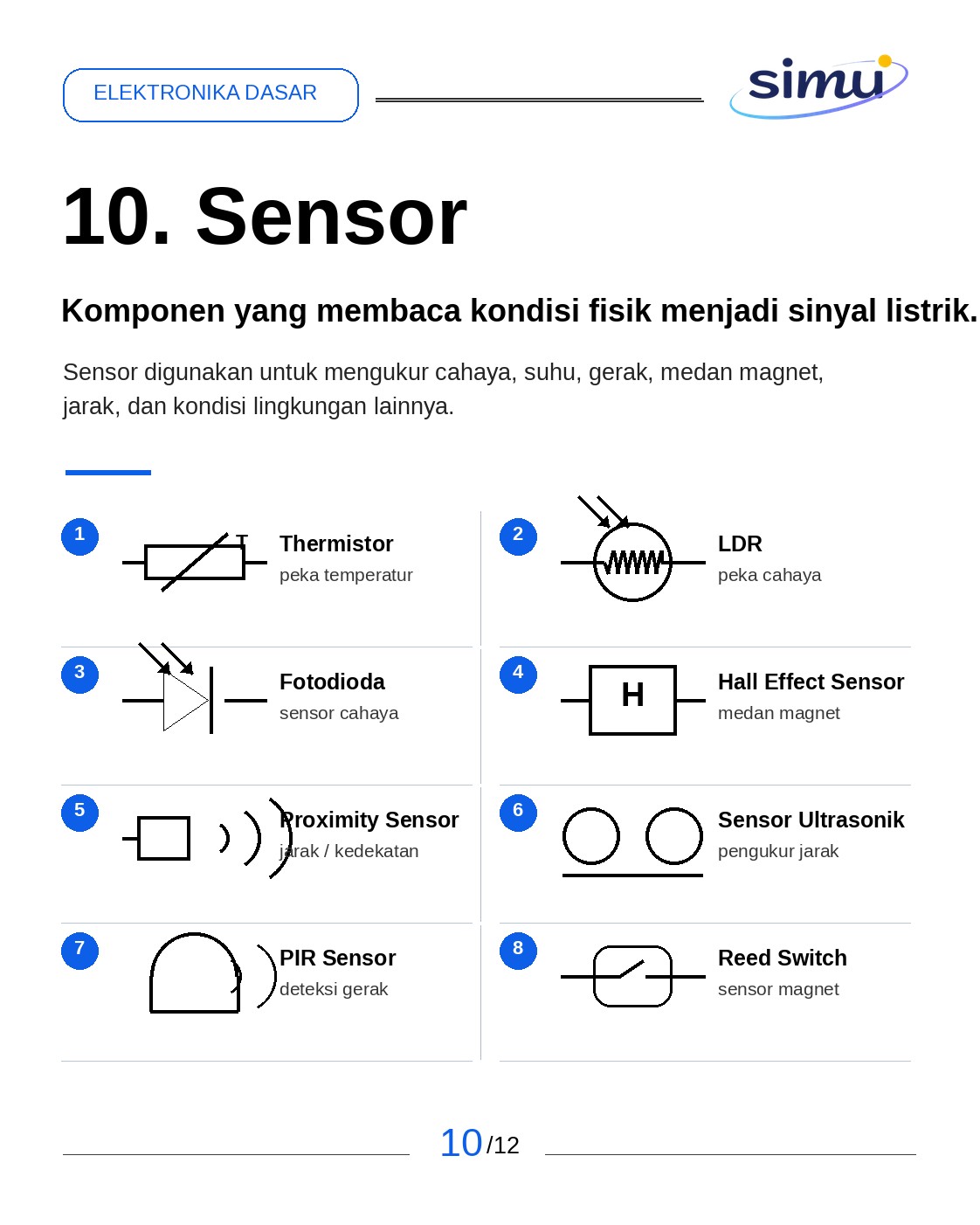

Slide 10 - Sensor
simbol-komponen-elektronika-10.png · 93.7 KB · image/png
🖼️

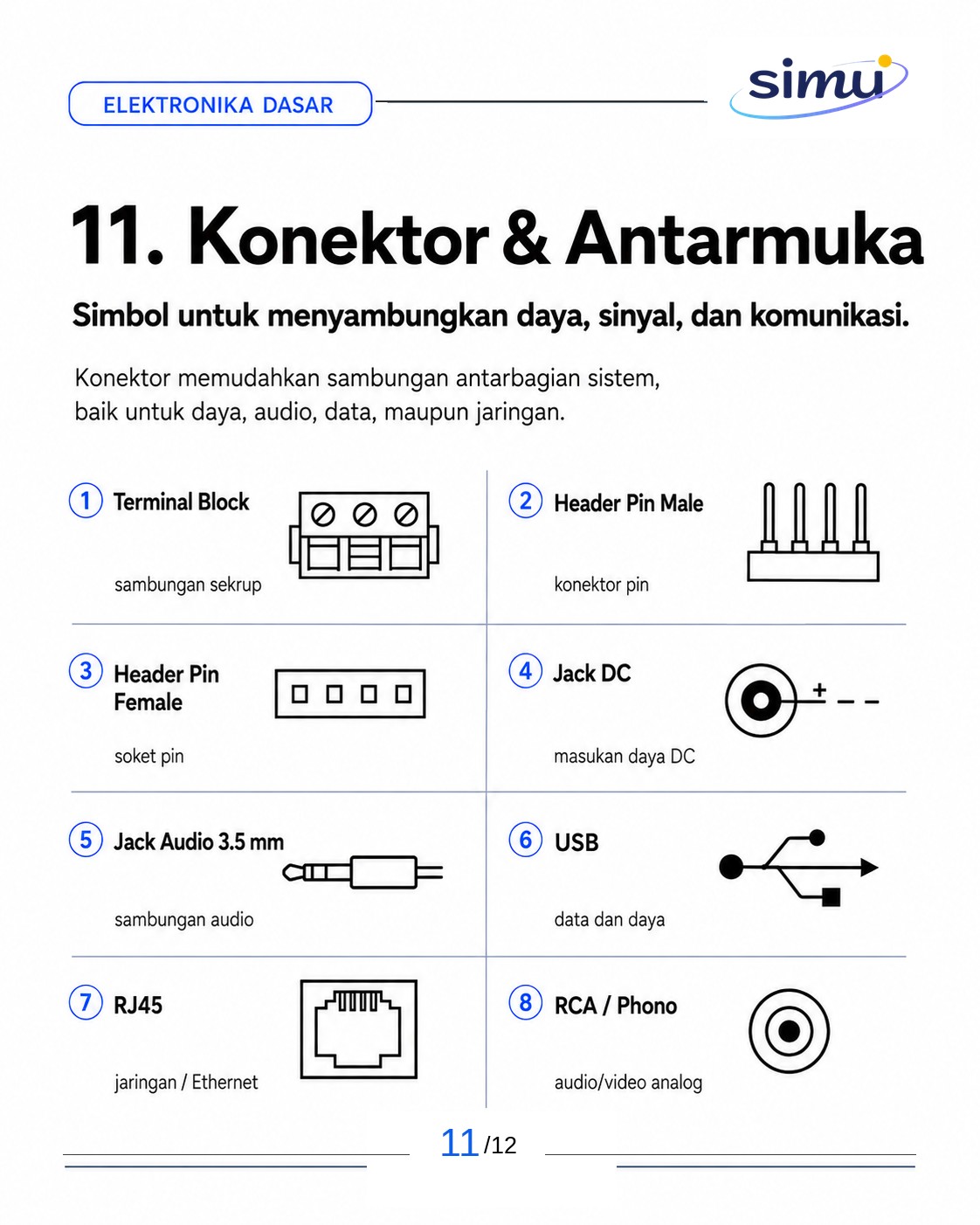

Slide 11 - Konektor dan antarmuka
simbol-komponen-elektronika-11.png · 976.9 KB · image/png
🖼️

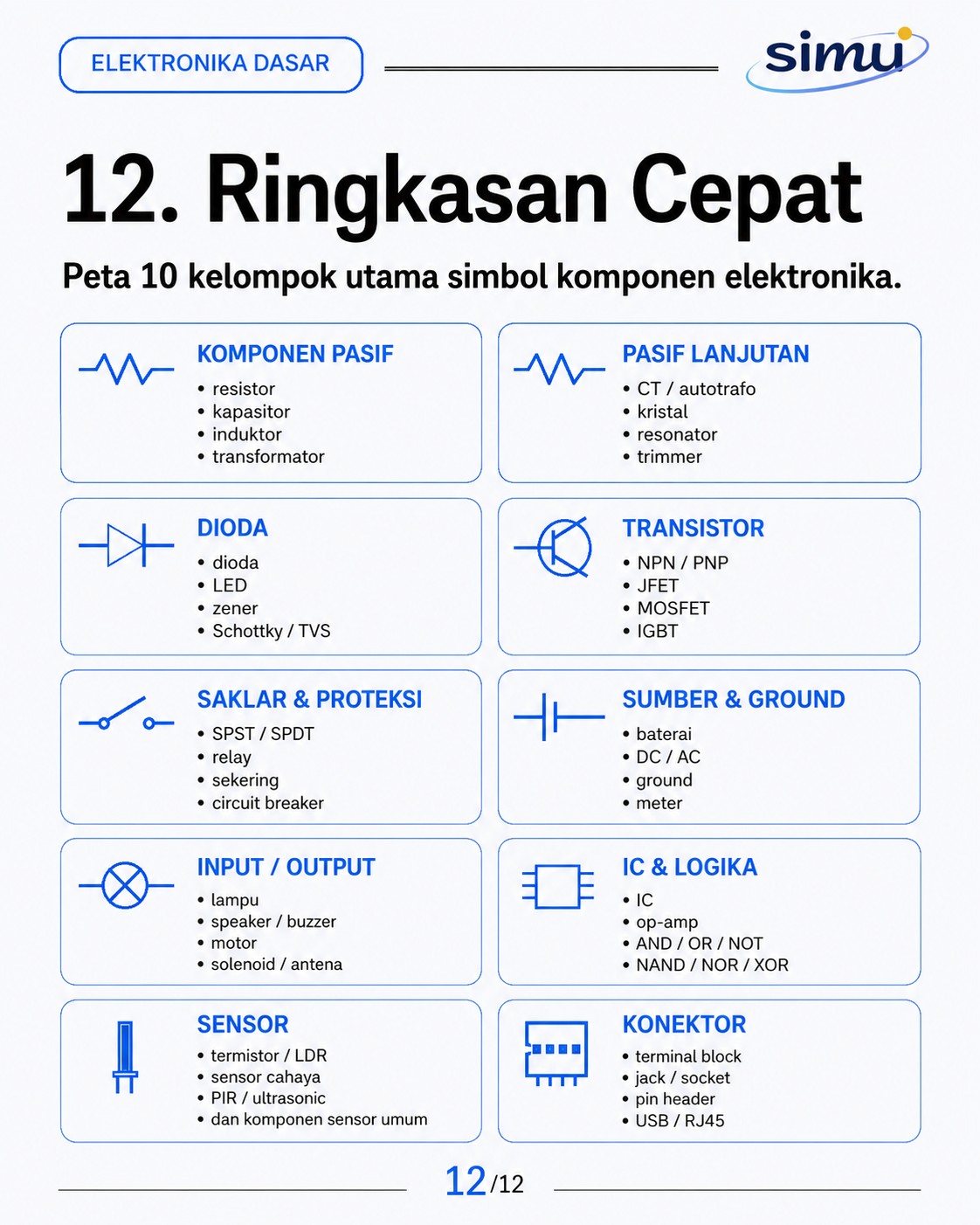

Slide 12 - Ringkasan kelompok simbol
simbol-komponen-elektronika-12.png · 1.2 MB · image/png
