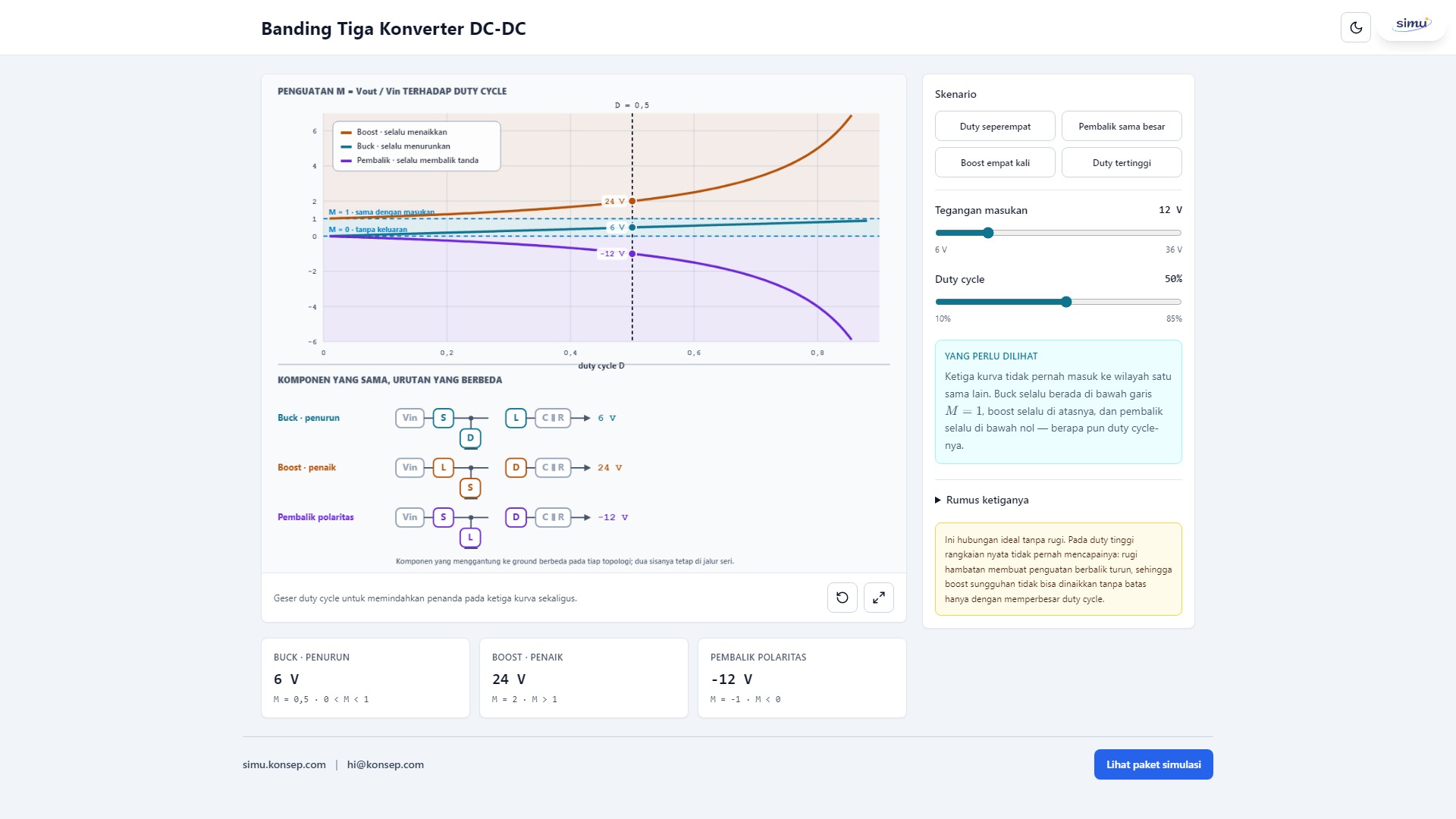

Bandingkan Buck, Boost, dan pembalik polaritas dalam satu bidang penguatan. Ketiganya menempati wilayah yang tidak pernah bertumpang tindih, dan ketiganya memakai komponen yang sama dengan urutan yang berbeda.
Cara Penggunaan
1Geser duty cycle dan amati penanda bergerak pada ketiga kurva sekaligus.
2Perhatikan bahwa ketiga kurva tidak pernah masuk ke wilayah satu sama lain.
3Cari duty cycle yang membuat pembalik polaritas menghasilkan tegangan sama besar dengan masukan.
4Ubah tegangan masukan; bentuk kurvanya tetap, hanya nilai voltnya yang berubah.
5Bandingkan bagan urutan komponen: cari komponen mana yang menggantung ke ground pada tiap topologi.
6Tekan Atur ulang untuk kembali ke 12 V dan duty 50%.
Tentang Simulasi
Bandingkan Buck, Boost, dan pembalik polaritas dalam satu bidang penguatan. Ketiganya menempati wilayah yang tidak pernah bertumpang tindih, dan ketiganya memakai komponen yang sama dengan urutan yang berbeda.
