Cara Menggunakan Simulasi Banding Tiga Konverter DC-DC: Mengapa Buck Tidak Pernah Bisa Menaikkan Tegangan

24 Agustus 20265 menit baca

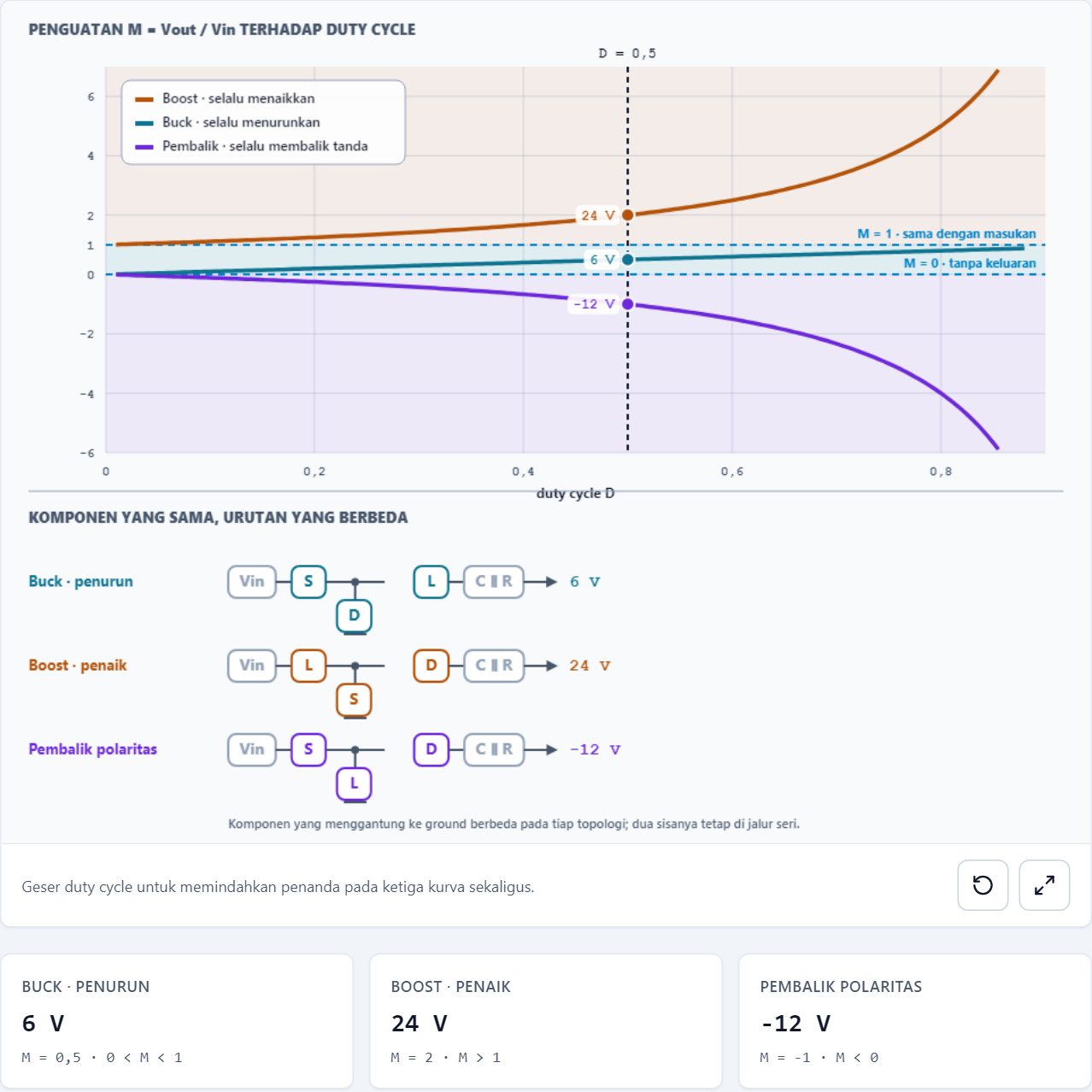

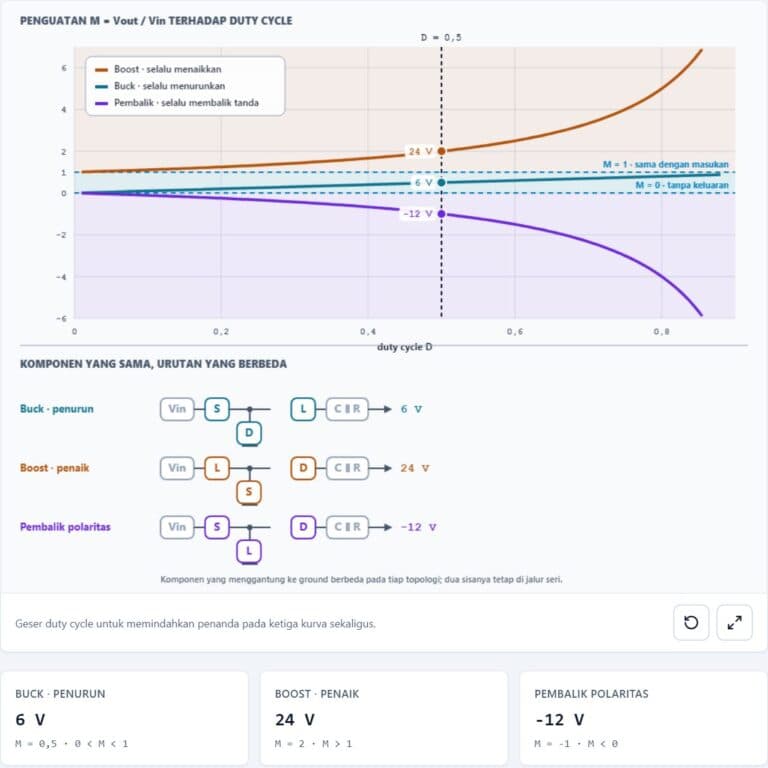

Bidang penguatan tiga konverter DC-DC pada duty cycle 50 persen: buck 6 volt, boost 24 volt, pembalik minus 12 volt

Buku menyebut tiga jenis konverter DC-DC — penurun, penaik, dan pembalik polaritas — lalu memberi tiga rumus yang harus dihafal. Yang jarang dijelaskan adalah pertanyaan yang lebih berguna: kapan saya harus memilih yang mana, dan mengapa yang satu tidak bisa menggantikan yang lain?

Banding Tiga Konverter DC-DC menjawabnya dengan satu grafik. Ketiga konverter digambar bersama pada bidang penguatan, dan begitu ketiganya disandingkan, terlihat sesuatu yang tidak kelihatan dari rumus terpisah: masing-masing terkurung di wilayahnya sendiri, dan ketiga wilayah itu tidak pernah bersinggungan. Buka simulasinya di simu.konsep.com/sim/banding-konverter-dc-dc.

Apa bedanya dengan dua simulasi DC-DC yang lain?

Ada tiga simulasi konverter DC-DC, dan masing-masing menjawab satu pertanyaan berbeda.

Simulasi	Pertanyaan yang dijawab
Banding Tiga Konverter	Apa beda ketiga topologi, dan kapan memilih yang mana?
Rangkaian Konverter DC-DC	Komponen mana yang menghantar sekarang, dan bagaimana bentuk riaknya?
Respons Langkah Konverter DC-DC	Berapa lama keluaran mencapai target baru setelah duty cycle diubah?

Simulasi ini sengaja tidak menampilkan jalur arus maupun bentuk riak. Keduanya sudah menjadi bagian Rangkaian Konverter, dan mengulangnya di sini hanya akan mengecilkan grafik yang menjadi inti.

Mengenal layar

Sumbu tegak adalah penguatan, bukan tegangan:

M = \frac{V_{out}}{V_{in}}

$M = 1$ berarti keluaran sama dengan masukan, $M = 0{,}5$ berarti setengahnya, dan $M$ negatif berarti tandanya terbalik. Dua garis putus-putus menandai $M = 0$ dan $M = 1$ .

Sumbu datar adalah duty cycle, yaitu bagian satu periode ketika sakelar tertutup.

Tiga pita berwarna menandai wilayah masing-masing konverter, dan penanda tegak menunjukkan duty cycle yang sedang dipilih. Di bawah grafik ada bagan urutan komponen, dan di bawahnya lagi tiga kartu berisi tegangan keluaran dalam volt.

Hanya ada dua kendali: Tegangan masukan dan Duty cycle.

Lima menit pertama

Tekan preset Pembalik sama besar. Bacalah ketiga kartu sekaligus.
Geser Duty cycle perlahan dari kiri ke kanan dan perhatikan ketiga penanda bergerak bersamaan.
Perhatikan bahwa kurva Buck tidak pernah naik melewati garis $M = 1$ .
Perhatikan pula bahwa kurva Boost tidak pernah turun di bawah garis itu.
Ubah Tegangan masukan dan lihat apa yang terjadi pada bentuk kurvanya.

Tiga wilayah yang tidak pernah bertemu

Inilah gagasan utama simulasi ini. Ketiga rumus penguatan hanya memuat $D$ , dan karena $D$ selalu berada antara $0$ dan $1$ , hasilnya terkurung.

Konverter	Penguatan	Wilayah	Artinya
Buck	$M = D$	$0 < M < 1$	selalu menurunkan
Boost	$M = \frac{1}{1-D}$	$M > 1$	selalu menaikkan
Pembalik polaritas	$M = \frac{-D}{1-D}$	$M < 0$	selalu membalik tanda

Jadi pertanyaan “berapa duty cycle supaya Buck menghasilkan tegangan lebih tinggi daripada masukannya” tidak punya jawaban. Bukan karena sulit dicari, melainkan karena tidak ada. Memilih topologi berarti memilih wilayah lebih dulu; duty cycle hanya menentukan letak di dalam wilayah itu.

Ada satu tengara yang mudah diingat. Pembalik polaritas mencapai $M = -1$ — besarnya sama dengan masukan, tandanya terbalik — tepat pada $D = 0{,}50$ .

Tegangan masukan tidak mengubah bentuk kurva

Cobalah geser Tegangan masukan dari $6\ \text{V}$ sampai $36\ \text{V}$ sambil memperhatikan grafik. Tidak ada satu pun kurva yang bergerak.

Ini bukan kekeliruan simulasi. Sumbu tegak menggambarkan penguatan, dan ketiga rumus penguatan tidak memuat $V_{in}$ sama sekali. Bentuk kurva adalah sifat rangkaiannya; tegangan masukan hanya mengubah nilai volt yang terbaca pada tiap penanda.

Pada $D = 50\%$ , Boost tetap menghasilkan penguatan $2$ . Yang berubah hanya angkanya: $12\ \text{V}$ bila masukannya $6\ \text{V}$ , dan $48\ \text{V}$ bila masukannya $24\ \text{V}$ .

Komponen yang sama, urutan yang berbeda

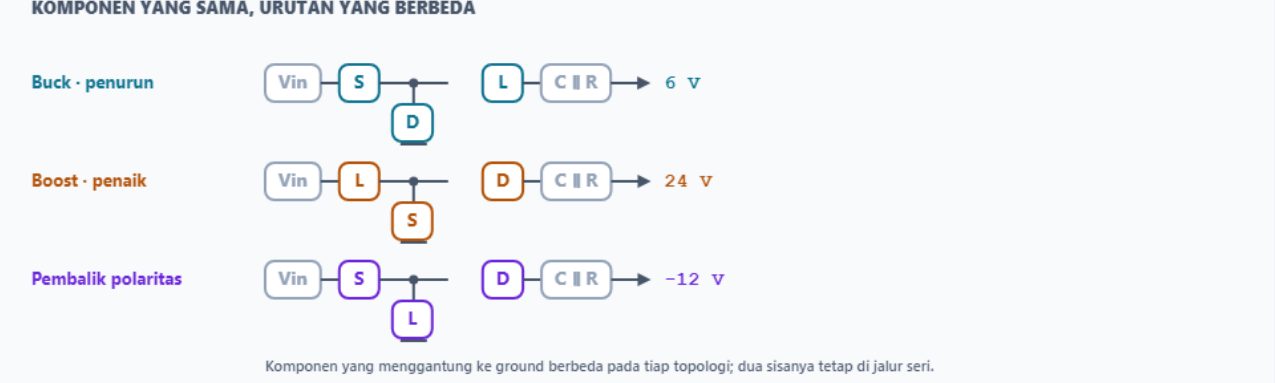

Bagan urutan komponen tiga topologi: ketiganya memakai Vin, sakelar, dioda, induktor, dan kapasitor dengan beban, hanya komponen yang menggantung ke ground yang berbeda — Gambar 2. Ketiga rangkaian memakai komponen yang sama persis. Yang membedakan hanya komponen mana yang menggantung ke ground.

Bagan di bawah grafik menjawab pertanyaan kedua: kalau perilakunya sejauh itu bedanya, apakah rangkaiannya juga sangat berbeda?

Ternyata tidak. Ketiganya memakai bagian yang sama — sumber, sakelar, dioda, induktor, serta kapasitor dan beban. Yang berbeda hanya satu:

Konverter	Menggantung ke ground	Jalur seri
Buck	dioda	sakelar, lalu induktor
Boost	sakelar	induktor, lalu dioda
Pembalik polaritas	induktor	sakelar, lalu dioda

Menukar posisi sakelar dan induktor mengubah penurun tegangan menjadi penaik tegangan. Menggantungkan induktornya membuat keluaran berbalik tanda. Ketiganya satu keluarga, bukan tiga rangkaian asing.

Sampai mana rumus ini boleh dipercaya?

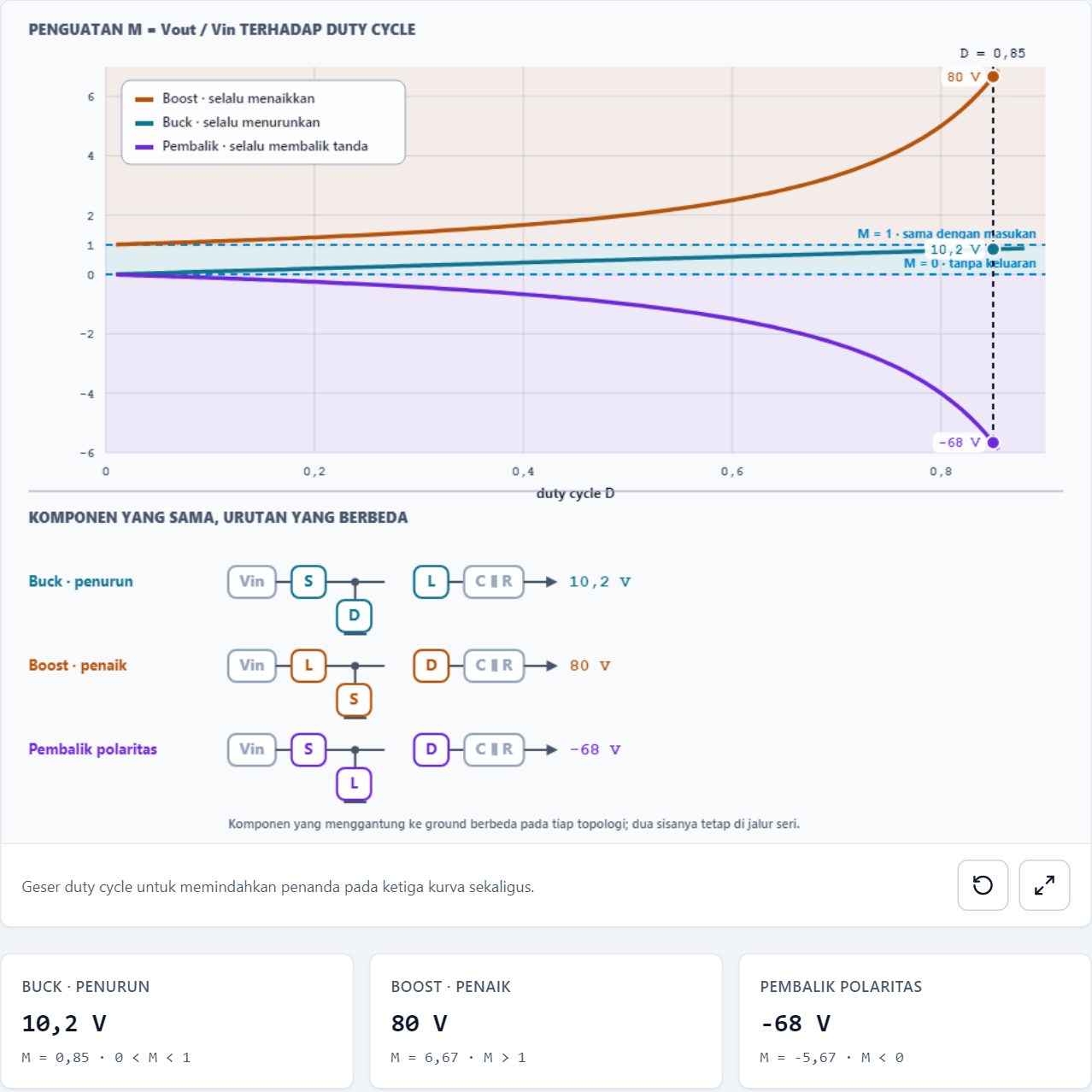

Bidang penguatan pada duty cycle 85 persen: boost mencapai 80 volt dan pembalik minus 68 volt — Gambar 3. Pada $D = 85\%$ , Boost ideal menghasilkan $80\ \text{V}$ dari masukan $12\ \text{V}$ , dan pembalik polaritas $-68\ \text{V}$ .

Naikkan duty cycle ke nilai tertinggi dan kurva Boost melonjak. Secara rumus memang begitu: $\frac{1}{1-D}$ menuju tak hingga ketika $D$ mendekati satu.

Rangkaian sungguhan tidak pernah mencapainya. Semakin besar duty cycle, semakin besar arus yang harus mengalir melalui induktor dan sakelar, dan rugi hambatan tumbuh lebih cepat daripada penguatannya. Akibatnya penguatan berhenti naik lalu berbalik turun. Inilah sebabnya penaik tegangan praktis jarang dirancang bekerja di atas duty cycle sekitar $0{,}8$ .

Model dalam simulasi ini ideal: tanpa rugi hambatan, tanpa tegangan maju dioda, dan mengandaikan arus induktor tidak pernah putus.

Konsep yang dibangun

Sasaran utama

Pemilihan topologi ditentukan lebih dulu oleh perbandingan tegangan yang dibutuhkan terhadap tegangan yang tersedia, baru kemudian oleh duty cycle.
Penguatan adalah besaran tak berdimensi yang memisahkan sifat rangkaian dari nilai tegangan yang kebetulan dipakai.
Ketiga topologi berasal dari satu susunan komponen yang sama.

Miskonsepsi yang diluruskan

“Dengan duty cycle yang tepat, Boost bisa dipakai menurunkan tegangan.” Tidak bisa. Penguatannya selalu di atas satu.
“Menaikkan tegangan masukan akan menaikkan kurva pada grafik.” Tidak. Yang naik hanya nilai volt di tiap penanda; kurvanya sifat rangkaian.
“Boost bisa menghasilkan tegangan setinggi apa pun asal duty cycle diperbesar.” Hanya pada model ideal. Rugi hambatan membalikkan arah kurva pada duty tinggi.
“Tegangan negatif dapat diperoleh dengan membalik kabel keluaran.” Tidak, karena ground dipakai bersama seluruh rangkaian. Diperlukan topologi pembalik.

Ide pemakaian di kelas

Tentukan topologinya tanpa menghitung. Berikan beberapa pasangan tegangan, misalnya $12\ \text{V} \rightarrow 5\ \text{V}$ dan $12\ \text{V} \rightarrow 30\ \text{V}$ . Murid cukup menghitung $M$ lalu menunjuk wilayahnya di grafik.
Pemungutan suara sebelum menggeser. Tanyakan apakah Buck dapat dibuat menaikkan tegangan. Catat suaranya, baru geser duty cycle dari ujung ke ujung.
Berburu tengara. Minta murid mencari duty cycle yang membuat pembalik polaritas menghasilkan tegangan sama besar dengan masukan, lalu menjelaskan mengapa nilainya tepat setengah.
Berkas pendamping. Simulasi ini disertai LKPD, Teori, Soal, Diskusi, dan Tahukah Anda yang dapat dibuka dari halaman simulasinya.

Cobalah sendiri di simu.konsep.com/sim/banding-konverter-dc-dc. Mulailah dengan menggeser duty cycle dari ujung kiri ke ujung kanan sambil memperhatikan garis $M = 1$ — satu gerakan itu sudah menjelaskan mengapa ketiga konverter tidak bisa saling menggantikan.
