Cara Menggunakan Simulasi Peluncur Pegas: Melihat Energi Berpindah Tanpa Pernah Berkurang

23 Agustus 20267 menit baca

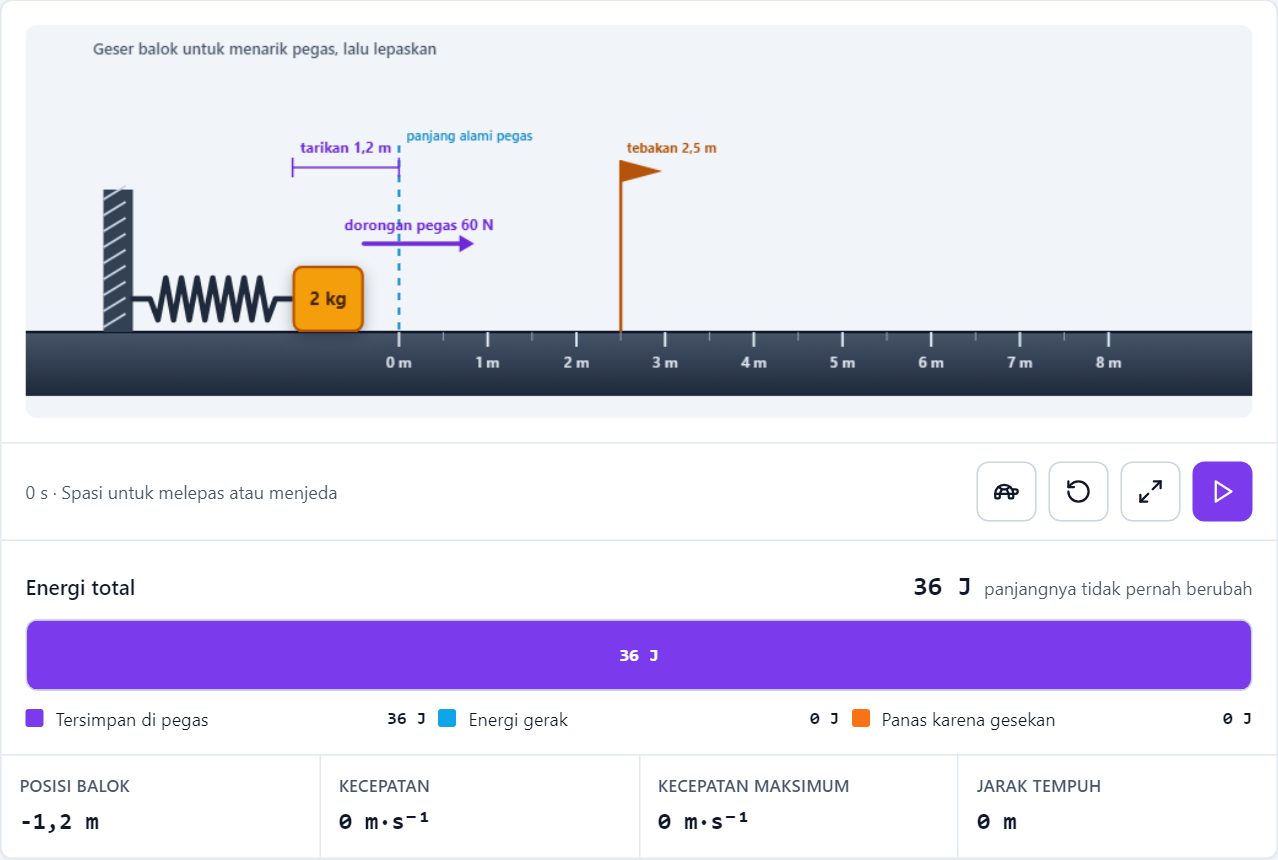

Simulasi Peluncur Pegas dalam keadaan siap, pegas tertarik 1,20 meter dan seluruh energi 36 joule masih tersimpan di pegas

Kalimat “energi tidak dapat diciptakan atau dimusnahkan, hanya berubah bentuk” gampang dihafal dan susah dipercaya. Anak yang mendorong balok lalu melihatnya berhenti sendiri di tengah lantai punya alasan kuat untuk menyimpulkan yang sebaliknya: energinya jelas-jelas habis. Ke mana perginya?

Peluncur Pegas menjawabnya dengan satu batang berwarna. Anda menarik pegas, melepas baloknya, lalu menonton sebuah batang yang panjangnya tidak pernah berubah membagi ulang isinya: ungu menyusut, biru membesar lalu mengempis, jingga tumbuh sampai memenuhi seluruhnya. Balok berhenti bukan karena energinya hilang, melainkan karena seluruhnya sudah berpindah menjadi panas di lantai. Buka simulasinya di simu.konsep.com/sim/peluncur-pegas.

Mengenal layar

Layarnya terbagi tiga, dari atas ke bawah.

Lintasan. Dinding bergaris di kiri menahan ujung pegas. Balok kuning bertuliskan massanya menempel pada ujung pegas yang lain. Garis putus-putus biru bertanda panjang alami pegas adalah titik $0\ \text{m}$ : posisi ujung pegas kalau tidak ditekan sama sekali. Penggaris di lantai membaca sampai $8\ \text{m}$ dan tidak pernah berubah skalanya, sehingga dua percobaan dapat dibandingkan langsung di layar.

Batang energi. Tepat di bawah lintasan, sejajar dengannya, ada batang Energi total dengan keterangan panjangnya tidak pernah berubah. Batang itu terbagi menjadi tiga warna:

Warna	Nama di layar	Artinya
Ungu	Tersimpan di pegas	Energi yang masih terkunci dalam pegas tertekan
Biru	Energi gerak	Energi yang sedang dibawa balok yang melaju
Jingga	Panas karena gesekan	Energi yang sudah tertinggal sebagai panas di lantai

Di bawah batang ada empat angka: Posisi balok, Kecepatan, Kecepatan maksimum, dan Jarak tempuh.

Panel kendali di sebelah kanan berisi empat tombol Skenario percobaan, dua penggeser, pilihan Permukaan lantai, kotak Tebak dulu, kotak Sebelum dilepaskan, dan bagian Hitungannya yang dapat dibuka-tutup.

Lima menit pertama

Geser Tarikan pegas, atau seret langsung baloknya pada lintasan. Angka tarikan di atas pegas ikut berubah, begitu pula Energi tersimpan pada kotak Sebelum dilepaskan.
Pilih Permukaan lantai: Licin, Kayu, atau Kasar. Angka gaya geseknya tampil di sebelah kanan label.
Tekan Tampilkan pada kotak Tebak dulu, lalu seret bendera oranye di lintasan ke tempat yang Anda kira menjadi posisi berhentinya.
Tekan tombol putar, atau tekan Spasi, untuk melepaskan balok.
Tekan tombol berlambang kura-kura kalau ingin gerakannya diperlambat, dan Spasi sekali lagi untuk menjeda di tengah jalan.

Sewaktu percobaan berjalan, penggeser dan tombol skenario terkunci supaya satu percobaan tidak berubah di tengah pengamatan.

Percobaan pertama: mengikuti perpindahan energi

Pakai keadaan bawaannya — massa $2\ \text{kg}$ , tarikan $1{,}20\ \text{m}$ , lantai Kayu. Energi tersimpan menunjukkan $36\ \text{J}$ .

Nyalakan gerak lambat, lepaskan baloknya, lalu jeda ketika pita biru terlihat paling lebar.

Batang energi terbagi tiga warna saat balok melaju: ungu 6 joule, biru 23,3 joule, jingga 6,7 joule — Gambar 2. Di tengah gerak, ketiga warna hadir bersamaan. Pegas masih menyimpan $6{,}0\ \text{J}$ , balok membawa $23{,}3\ \text{J}$ , dan $6{,}7\ \text{J}$ sudah menjadi panas. Jumlahnya tetap $36\ \text{J}$ .

Inilah yang membuat batang itu berguna: ia tidak pernah memendek. Ketiga angkanya berubah, tetapi jumlahnya terkunci pada nilai awal. Minta murid menjumlahkan ketiganya di beberapa saat yang berbeda — hasilnya selalu sama.

Biarkan balok berhenti sampai tuntas.

Balok telah berhenti di posisi 2,8 meter, seluruh batang energi berwarna jingga sebesar 36 joule, dan lantai yang dilewati berwarna hangat — Gambar 3. Setelah berhenti, seluruh $36\ \text{J}$ menjadi panas. Bagian lantai yang dilewati balok mewarna hangat — itulah tempat energinya sekarang berada.

Perhatikan Jarak tempuh yang tertulis $4\ \text{m}$ , sementara Posisi balok menunjukkan $2{,}8\ \text{m}$ . Keduanya berbeda karena balok berangkat dari $-1{,}20\ \text{m}$ , yaitu $1{,}20\ \text{m}$ di sebelah kiri panjang alami pegas. Perjalanannya memang $4\ \text{m}$ ; posisinya diukur dari titik nol penggaris.

Percobaan kedua: apakah balok berat berhenti lebih dekat?

Ini bagian yang paling sering ditebak keliru, dan sebaiknya ditanyakan sebelum tombolnya ditekan.

Tekan Balok ringan, lepaskan, tunggu berhenti. Lalu tekan Balok berat dan lepaskan lagi.

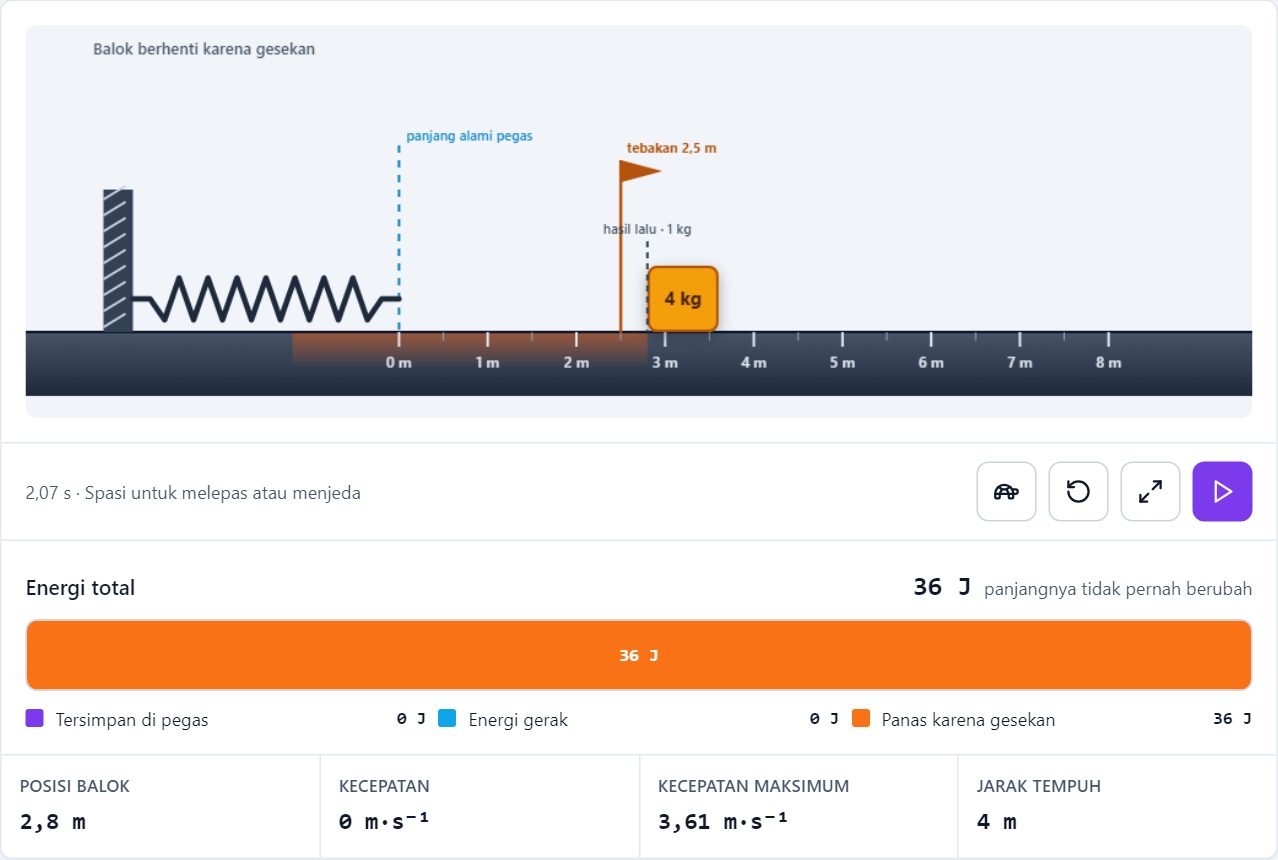

Balok 4 kilogram berhenti di 2,8 meter, tepat pada penanda putus-putus bertuliskan hasil lalu 1 kilogram — Gambar 4. Penanda putus-putus “hasil lalu · 1 kg” berdiri persis di kaki balok $4\ \text{kg}$ . Dua massa yang berbeda empat kali lipat berhenti di titik yang sama.

Skenario	Massa	Kecepatan maksimum	Posisi berhenti
Balok ringan	$1\ \text{kg}$	$7{,}21\ \text{m}\,\text{s}^{-1}$	$2{,}80\ \text{m}$
Balok berat	$4\ \text{kg}$	$3{,}61\ \text{m}\,\text{s}^{-1}$	$2{,}80\ \text{m}$

Massanya empat kali lipat, kecepatannya tepat setengahnya, dan tempat berhentinya sama persis. Penanda “hasil lalu” sengaja digambar lebih tinggi daripada balok supaya kesamaan itu tetap terlihat meskipun keduanya berimpit.

Alasannya begini. Balok berat memang melaju lebih pelan, tetapi ia melaju lebih lama. Yang menentukan jarak bukan seberapa cepat, melainkan seberapa banyak energi yang harus dihabiskan gesekan — dan energi awal keduanya sama besar.

Percobaan ketiga: mengganti permukaan lantai

Kembalikan massa ke $2\ \text{kg}$ dan tarikan ke $1{,}20\ \text{m}$ , lalu ubah hanya Permukaan lantai.

Permukaan	Gaya gesek	Jarak tempuh	Gaya gesek $\times$ jarak tempuh
Licin	$5\ \text{N}$	$7{,}20\ \text{m}$	$36\ \text{J}$
Kayu	$9\ \text{N}$	$4{,}00\ \text{m}$	$36\ \text{J}$
Kasar	$16\ \text{N}$	$2{,}25\ \text{m}$	$36\ \text{J}$

Kolom terakhir selalu kembali ke angka yang sama, yaitu energi awalnya. Gesekan yang lebih besar tidak memakan energi lebih banyak; ia hanya menghabiskannya lebih cepat, sehingga jaraknya lebih pendek.

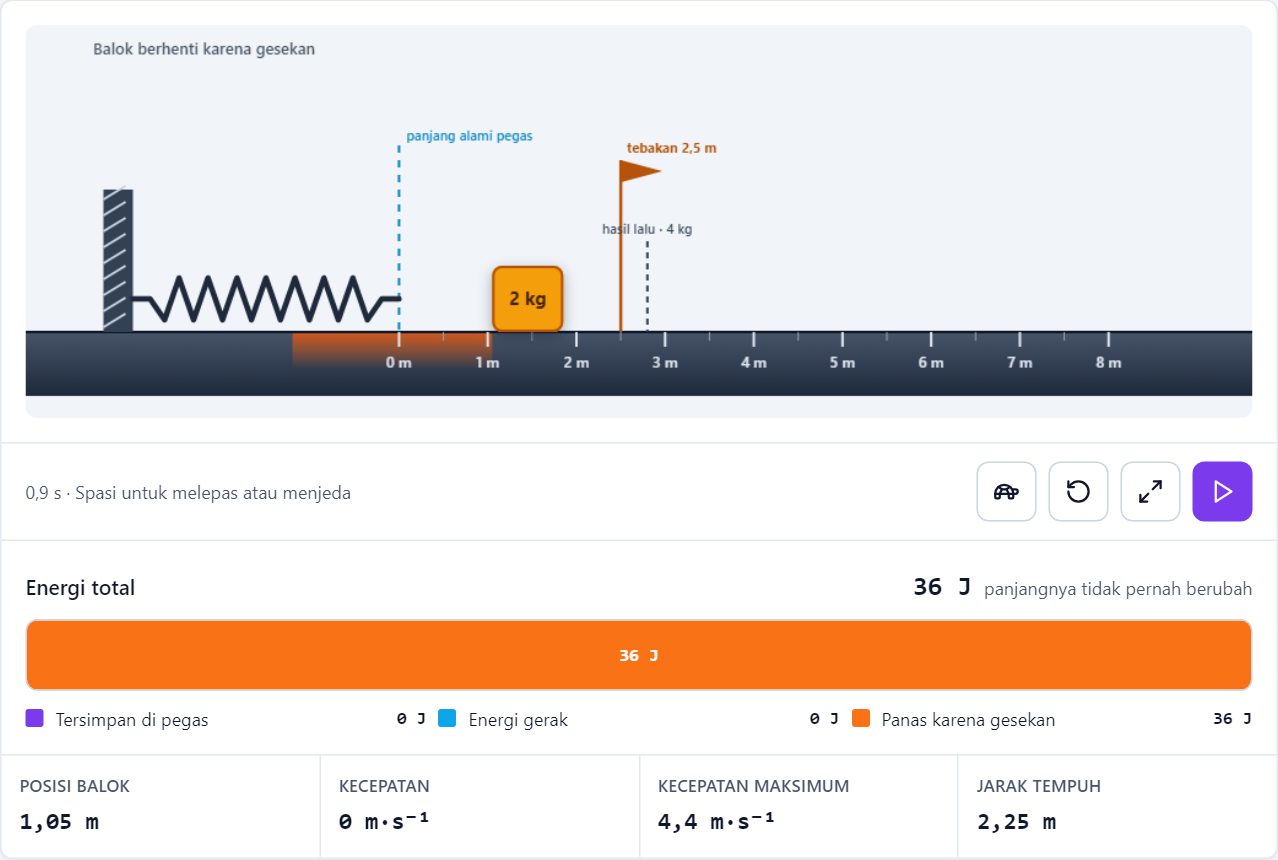

Pada lantai kasar balok hanya sampai 1,05 meter dengan jejak panas yang jauh lebih pekat — Gambar 5. Lantai Kasar. Balok hanya sampai $1{,}05\ \text{m}$ dan jejak panasnya jauh lebih pekat: energi yang sama dijatuhkan pada lantai yang jauh lebih pendek.

Ketika balok tidak sempat lepas dari pegas

Atur tarikan ke $0{,}50\ \text{m}$ pada lantai Kasar, lalu lepaskan.

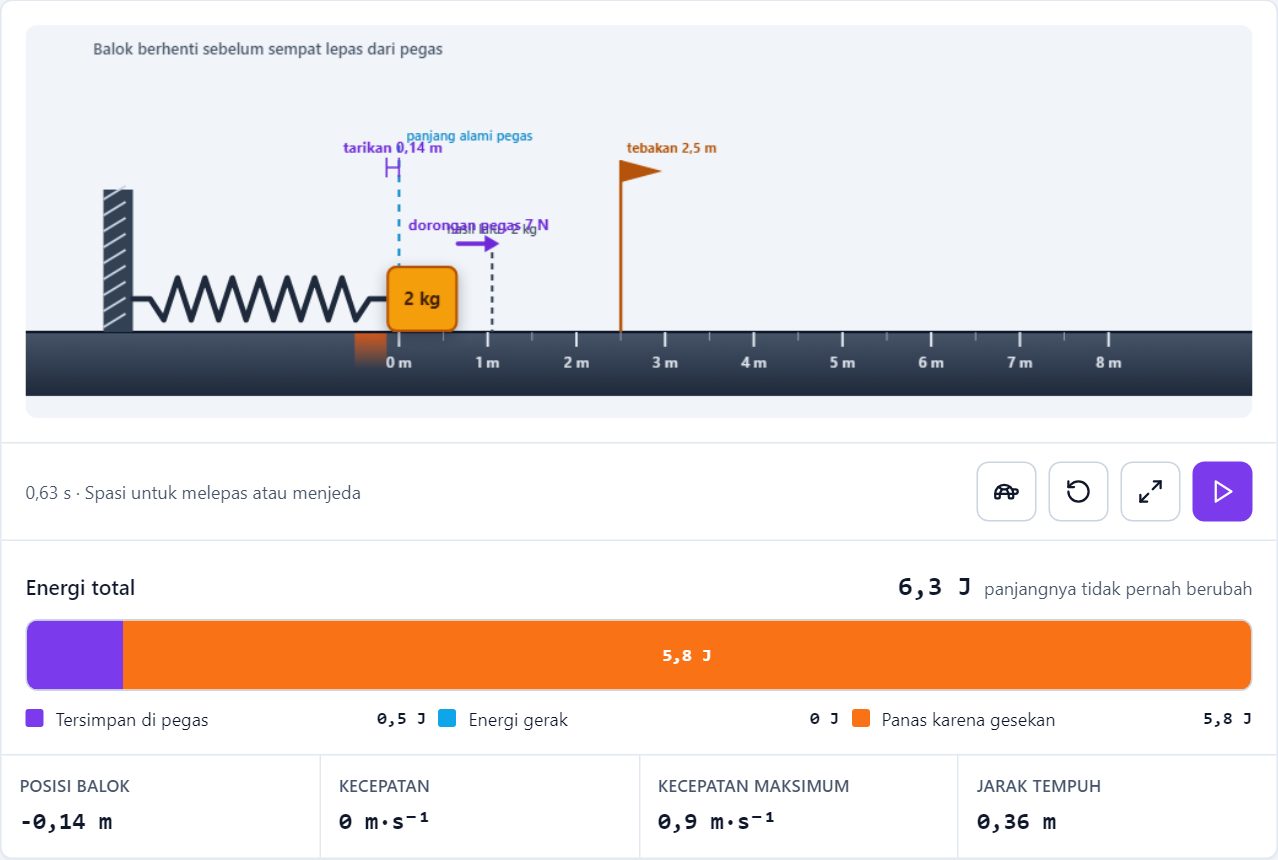

Balok berhenti di posisi negatif 0,14 meter, masih menempel pegas, dengan sisa energi 0,49 joule masih berwarna ungu — Gambar 6. Balok berhenti di $-0{,}14\ \text{m}$ , masih menempel pegas. Pita ungu belum habis: $0{,}49\ \text{J}$ tetap terkunci di dalam pegas.

Keterangan di sudut kiri atas berubah menjadi “Balok berhenti sebelum sempat lepas dari pegas”. Pegas berhenti mendorong bukan karena kehabisan energi, melainkan karena sisa dorongannya sudah lebih kecil daripada gesekan yang menahan. Ini keadaan yang bagus untuk dibahas: tersimpan bukan berarti pasti terpakai.

Konsep yang dibangun

Sasaran utama

Energi berpindah bentuk tanpa berubah jumlah. Batang berpanjang tetap membuat pernyataan itu dapat dilihat, bukan sekadar dihafal.
Gesekan bukan “energi yang hilang”, melainkan energi yang berpindah menjadi panas dan tertinggal di lintasan.
Benda berhenti ketika seluruh persediaan energinya sudah habis dipakai melawan gesekan.

Miskonsepsi yang diluruskan

“Yang lebih berat pasti berhenti lebih dekat.” Percobaan kedua membantahnya secara langsung. Massa mengubah kecepatan, bukan jarak.
“Kalau berhenti, berarti energinya habis.” Batang tetap penuh sampai akhir. Yang berubah cuma tempatnya.
“Gesekan besar memakan energi lebih banyak.” Kolom hasil kali pada percobaan ketiga selalu sama. Yang berbeda hanya jaraknya.
“Pegas selalu melepaskan seluruh isinya.” Percobaan terakhir memperlihatkan sisa energi yang tidak pernah keluar.

Untuk guru yang ingin menghitungnya

Jarak tempuh sampai berhenti memenuhi

s = \frac{E}{f}

dengan $E$ energi awal dan $f$ gaya gesek. Massa tidak muncul di ruas kanan — itulah bukti aljabar dari hasil percobaan kedua. Energi yang tersimpan pada pegas sendiri mengikuti

E = \frac{1}{2} \times k \times x^{2}

Konstanta pegas dipatok $50\ \text{N}\,\text{m}^{-1}$ , sehingga menarik dua kali lebih jauh menyimpan empat kali lebih banyak energi. Rumus ini sengaja disembunyikan di bagian Hitungannya yang tertutup secara bawaan, karena di jenjang tempat simulasi ini dipakai yang perlu terbaca adalah perpindahan energinya, bukan penurunan rumusnya. Buka bagian itu bila kelasnya memang sudah siap.

Ide pemakaian di kelas

Tebak dulu, baru buka. Sebelum menekan tombol apa pun, minta setiap murid menggeser bendera Tebak dulu ke tempat perkiraan mereka. Setelah balok berhenti, kotak itu menampilkan hasil sebenarnya dan selisihnya. Selisih yang meleset justru bahan diskusi terbaik.
Pemungutan suara sebelum percobaan kedua. Tanyakan lebih dulu: balok berat berhenti lebih dekat, lebih jauh, atau sama? Catat jumlah suaranya di papan, baru jalankan. Penanda “hasil lalu” membuat jawabannya tidak bisa dibantah.
Tabel gaya gesek dikali jarak. Bagi kelas menjadi tiga kelompok sesuai permukaan lantai. Setiap kelompok melapor satu baris, lalu kelas mencari apa yang sama dari ketiganya.
Berburu keadaan aneh. Tantang murid menemukan pengaturan yang membuat balok berhenti sebelum lepas dari pegas, lalu jelaskan mengapa.
Berkas pendamping. Simulasi ini disertai LKPD, Teori, dan Soal yang dapat dibuka dari halaman simulasinya, lengkap dengan tabel isian dan pembahasan.

Ringkasan kendali

Kendali	Pilihan	Pengaruhnya
Massa balok	$1$ – $4\ \text{kg}$	Mengubah kecepatan, bukan jarak berhenti
Tarikan pegas	$0{,}50$ – $1{,}40\ \text{m}$	Menentukan energi awal; berbanding dengan kuadratnya
Permukaan lantai	Licin, Kayu, Kasar	Menentukan seberapa cepat energi menjadi panas
Tebak dulu	Tampilkan / Sembunyikan	Memunculkan bendera tebakan dan laporan selisih
Gerak lambat	Nyala / mati	Memperlambat gerak agar batang energi terbaca
Skenario percobaan	Empat tombol	Menyetel massa, tarikan, dan lantai sekaligus

Cobalah sendiri di simu.konsep.com/sim/peluncur-pegas. Mulailah dengan menggeser bendera tebakan sebelum menekan tombol putar — menebak lebih dulu membuat hasilnya jauh lebih berkesan daripada sekadar menontonnya.
