Cara Menggunakan Simulasi Respons Langkah Konverter DC-DC: Membaca Buck, Boost, Overshoot, dan Waktu Tunak

22 Agustus 20267 menit baca

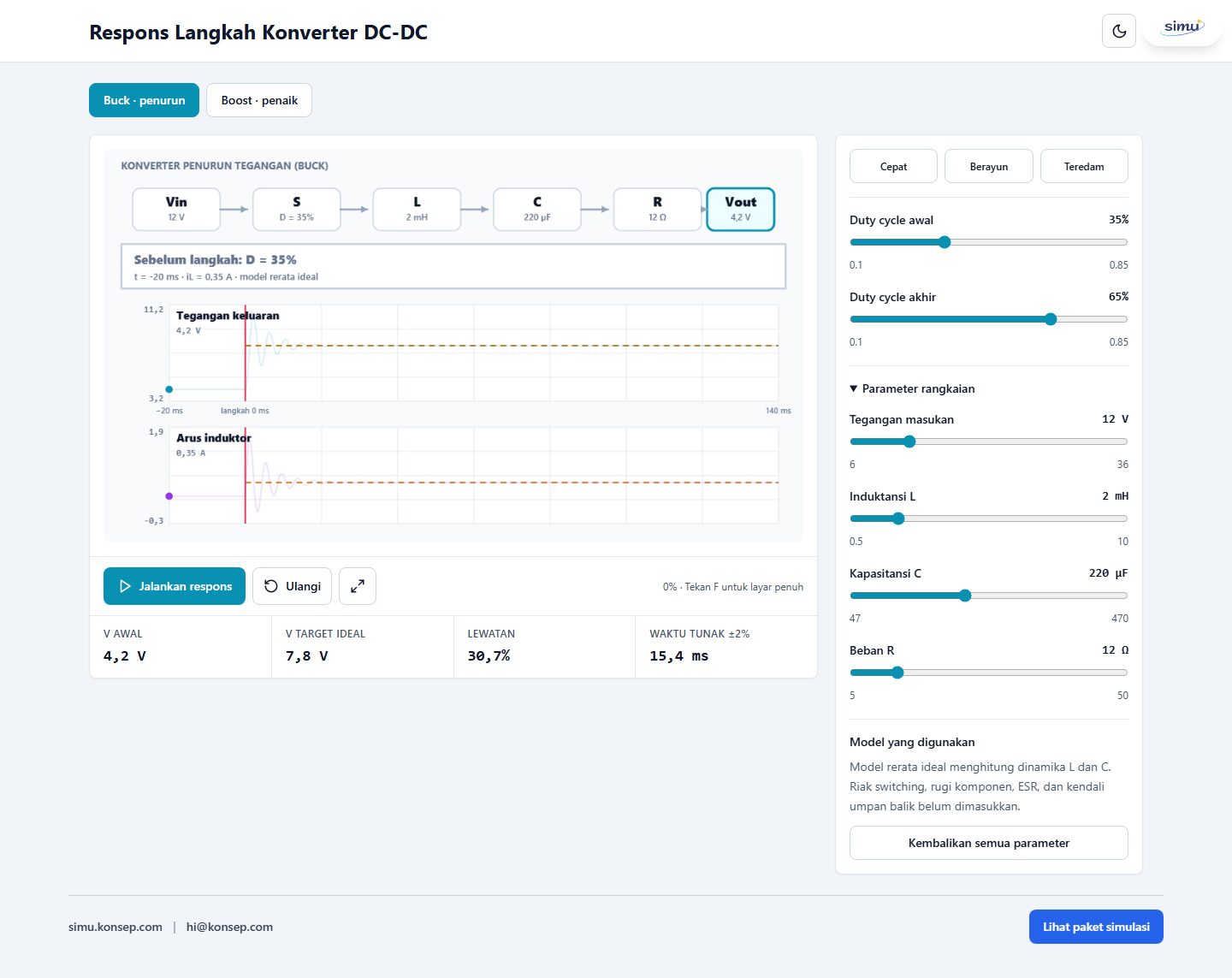

Mode Buck menampilkan Vin 12 V, duty cycle 35 ke 65 persen, L 2 mH, C 220 mikrofarad, dan R 12 ohm

Tegangan keluaran sebuah konverter tidak langsung berpindah dari satu nilai ke nilai lain ketika duty cycle diubah. Induktor dan kapasitor menyimpan energi, sehingga keluaran membutuhkan waktu untuk bergerak menuju keadaan baru. Dalam perjalanan itu, tegangan dapat berayun, melewati target, lalu berangsur stabil.

Respons Langkah Konverter DC-DC memperlihatkan proses tersebut pada konverter buck dan boost. Anda dapat mengubah duty cycle, induktansi, kapasitansi, dan resistansi beban, kemudian membaca tegangan keluaran, arus induktor, lewatan, serta waktu tunaknya. Buka simulasi melalui simu.konsep.com/sim/respons-langkah-konverter-dc-dc.

Apa yang dimaksud konverter DC-DC?

Konverter DC-DC mengubah tingkat tegangan arus searah. Dalam simulasi tersedia dua jenis:

Buck atau penurun tegangan menghasilkan keluaran ideal yang lebih rendah daripada tegangan masukan.
Boost atau penaik tegangan menghasilkan keluaran ideal yang lebih tinggi daripada tegangan masukan.

Keduanya memakai penyimpanan dan perpindahan energi. Sakelar elektronik mengatur aliran energi secara berulang, induktor menahan perubahan arus, dan kapasitor menahan perubahan tegangan.

Arti simbol L, C, dan R

Tiga parameter di panel bukan sekadar huruf:

Simbol	Komponen	Satuan	Peran utama dalam model
$L$	Induktor atau kumparan	henry (H), biasanya mH	Menyimpan energi magnetik dan menahan perubahan arus
$C$	Kapasitor	farad (F), biasanya $\mu\text{F}$	Menyimpan energi listrik dan menahan perubahan tegangan
$R$	Resistansi beban	ohm ( $\Omega$ )	Menentukan besar arus yang ditarik beban

Jadi, tulisan $L=2\,\text{mH}$ berarti nilai induktansi kumparan adalah dua milihenry. Tulisan $C=220\,\mu\text{F}$ berarti kapasitansi kapasitor 220 mikrofarad. Tulisan $R=12\,\Omega$ berarti beban dimodelkan sebagai resistansi 12 ohm.

Simbol pada bagian atas visual adalah skema ringkas jalur energi, sedangkan dua grafik di bawahnya menunjukkan besaran yang berubah terhadap waktu. Grafik pertama adalah tegangan keluaran; grafik kedua adalah arus induktor.

Duty cycle menentukan target keadaan tunak

Duty cycle $D$ adalah bagian waktu ketika sakelar aktif dalam satu periode switching. Nilainya berada antara nol dan satu, atau dapat ditulis sebagai persentase.

Untuk buck ideal dalam kondisi arus kontinu,

V_o=DV_{in}.

Dengan $V_{in}=12\,\text{V}$ dan $D=0{,}65$ , target idealnya adalah

V_o=0{,}65\times12=7{,}8\,\text{V}.

Untuk boost ideal,

V_o=\frac{V_{in}}{1-D}.

Jika $V_{in}=12\,\text{V}$ dan $D=0{,}60$ , target idealnya menjadi

V_o=\frac{12}{1-0{,}60}=30\,\text{V}.

Rumus tersebut menjelaskan nilai target setelah sistem stabil. Rumus itu tidak menjelaskan lintasan sesaat setelah duty cycle berubah. Lintasan inilah yang disebut respons transien.

Apa itu respons langkah?

Respons langkah adalah tanggapan sistem ketika suatu masukan atau parameter diubah secara tiba-tiba. Dalam simulasi, duty cycle berubah dari nilai awal $D_0$ ke nilai akhir $D_1$ pada $t=0$ .

Simulasi merangkum empat besaran penting:

V awal adalah tegangan sebelum perubahan duty cycle.
V target ideal adalah tegangan keadaan tunak yang diprediksi model.
Lewatan atau overshoot adalah persentase puncak yang melampaui target.
Waktu tunak adalah waktu hingga respons masuk dan tetap berada dalam pita $\pm2%$ dari target.

Jangan menyamakan waktu naik dengan waktu tunak. Kurva dapat mencapai target dengan cepat tetapi masih berayun di sekitarnya, sehingga belum dapat disebut tunak.

Cara menjalankan percobaan Buck

Pilih Buck · penurun.
Atur Tegangan masuk, Duty cycle awal, dan Duty cycle akhir.
Atur $L$ , $C$ , dan $R$ , atau gunakan preset yang tersedia.
Hitung dahulu tegangan awal dan target ideal dengan $V_o=DV_{in}$ .
Tekan Jalankan respons.
Ikuti garis waktu pada grafik tegangan keluaran dan arus induktor.
Bandingkan prediksi dengan kartu V awal, V target ideal, Lewatan, dan Waktu tunak.

Pada pengaturan awal, duty cycle berpindah dari $35%$ ke $65%$ . Dengan $V_{in}=12\,\text{V}$ , tegangan ideal bergerak dari $4{,}2\,\text{V}$ menuju $7{,}8\,\text{V}$ . Model menghitung lewatan sekitar $30{,}7%$ dan waktu tunak sekitar $15{,}4\,\text{ms}$ .

Mengapa kurva dapat melewati target?

Induktor dan kapasitor dapat saling bertukar energi. Ketika duty cycle berubah, arus induktor tidak dapat meloncat seketika dan tegangan kapasitor juga tidak dapat meloncat seketika. Energi yang masih mengalir dapat membawa tegangan melewati target sebelum resistansi beban meredam ayunan.

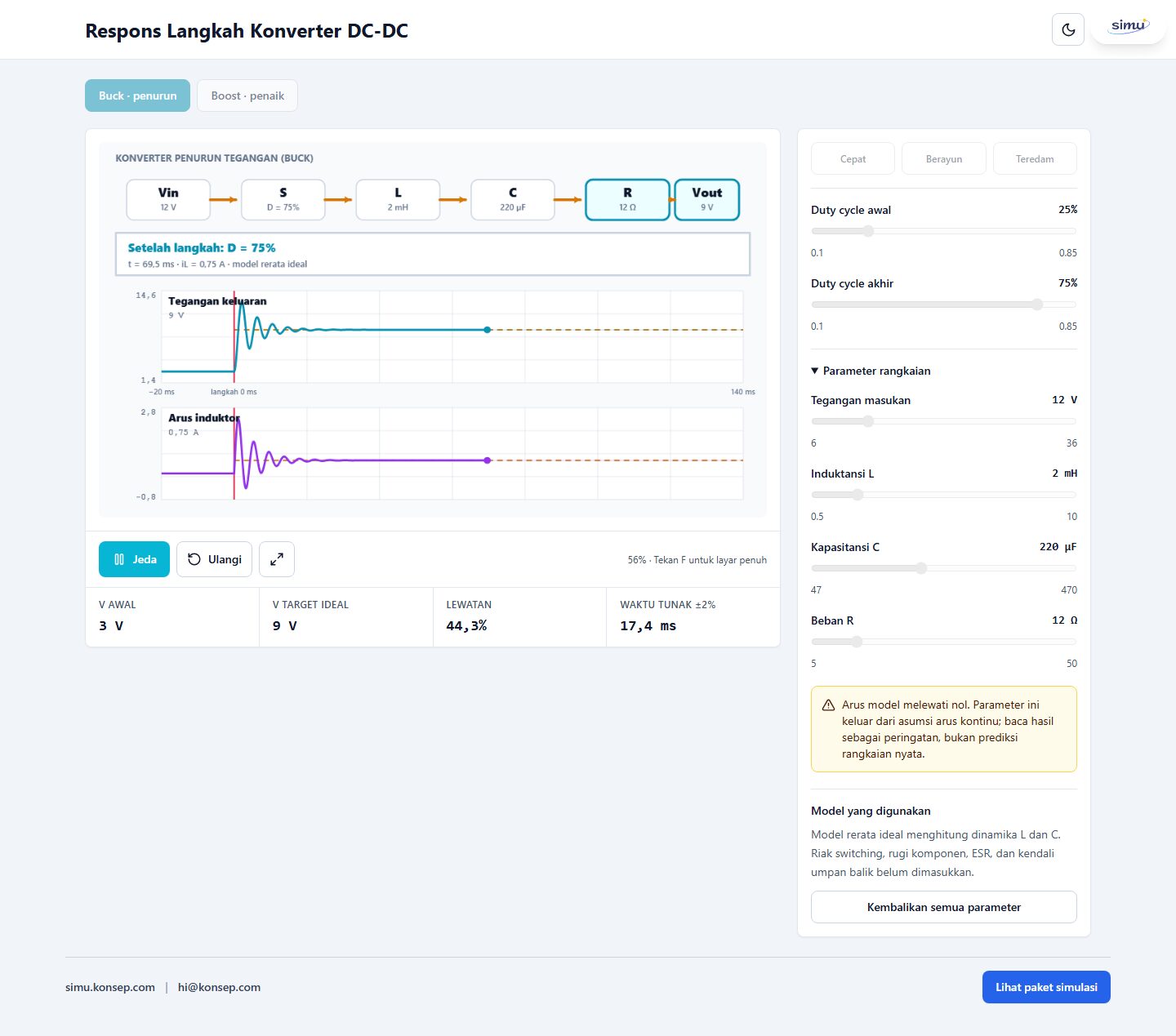

Respons Buck sedang berjalan dari duty cycle 25 ke 75 persen dengan lewatan 44,3 persen dan peringatan asumsi arus kontinu — Gambar 2. Perubahan Buck yang besar dari $25\%$ ke $75\%$ menghasilkan lewatan sekitar $44{,}3\%$ . Parameter ini juga membuat arus model melewati nol, sehingga simulasi menampilkan peringatan batas asumsi.

Gambar 2 sengaja menunjukkan kasus yang tidak boleh ditafsirkan tanpa peringatan. Nilai minimum arus induktor hasil model menjadi negatif. Model rerata yang dipakai mengasumsikan continuous conduction mode atau arus induktor tetap mengalir. Ketika hasil melampaui batas itu, angka masih berguna untuk menemukan masalah asumsi, tetapi bukan prediksi kuantitatif rangkaian nyata.

Jika peringatan muncul, jangan sekadar mengabaikannya. Kurangi langkah duty cycle, ubah beban, atau sesuaikan $L$ dan $C$ , kemudian jalankan kembali.

Cara menjalankan percobaan Boost

Pilih Boost · penaik.
Gunakan $V_{in}=12\,\text{V}$ , $D_0=30%$ , dan $D_1=50%$ .
Prediksi target dengan $V_o=V_{in}/(1-D)$ .
Jalankan respons dan catat lewatan serta waktu tunaknya.
Naikkan $D_1$ menjadi $60%$ , lalu ulangi prediksi.

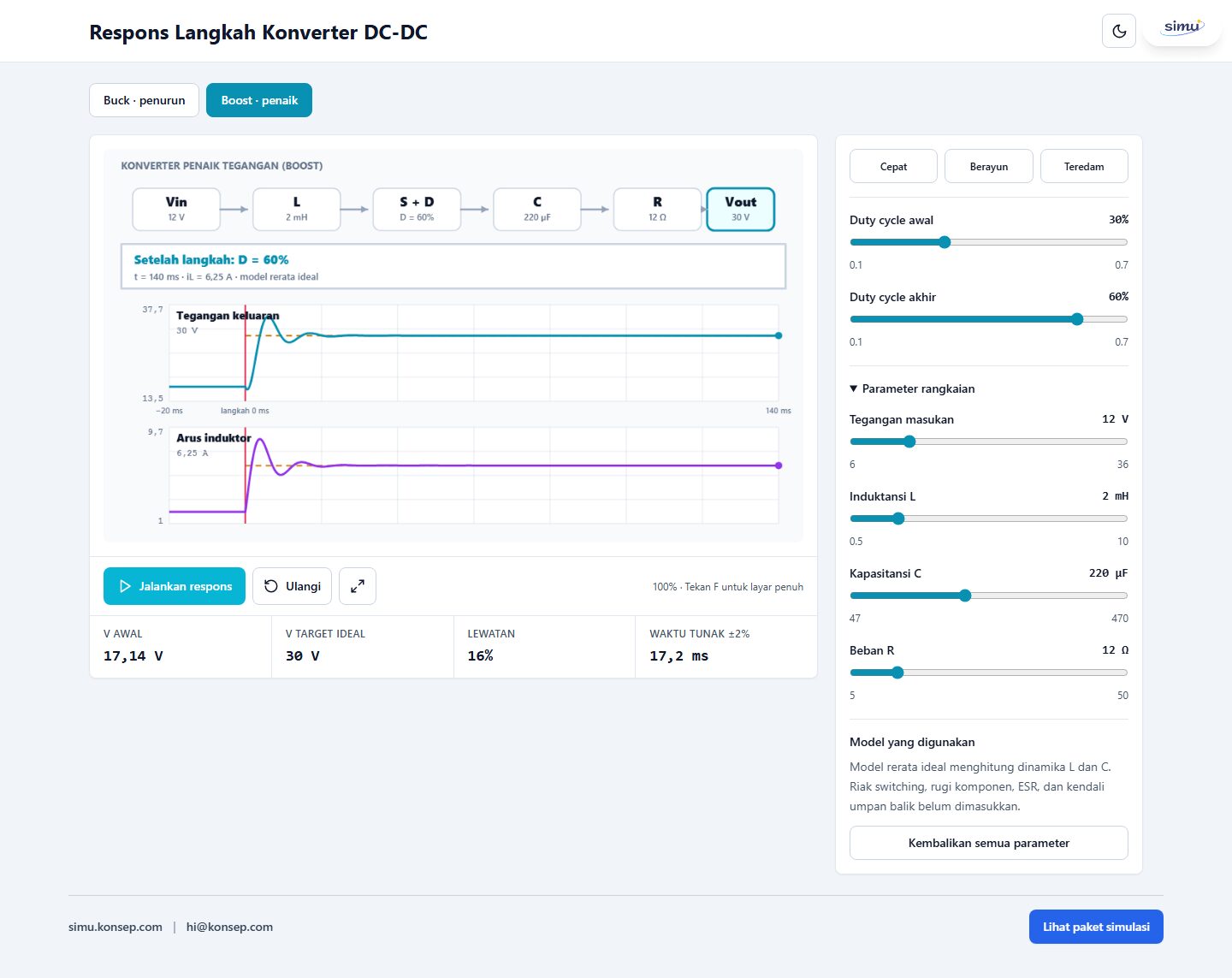

Mode Boost menampilkan perubahan duty cycle 30 ke 60 persen, target 30 V, lewatan 16,0 persen, dan waktu tunak 17,2 ms — Gambar 3. Pada Boost, perubahan dari $30\%$ ke $60\%$ membawa target ideal ke $30\,\text{V}$ . Model menampilkan lewatan sekitar $16{,}0\%$ dan waktu tunak sekitar $17{,}2\,\text{ms}$ .

Hubungan duty cycle dan tegangan boost tidak linear karena $D$ berada di dalam penyebut. Ketika $D$ mendekati satu, nilai $1-D$ semakin kecil dan prediksi tegangan meningkat tajam. Rangkaian nyata mempunyai rugi-rugi dan batas komponen, sehingga rumus ideal tidak boleh dipakai untuk menyimpulkan bahwa tegangan dapat dinaikkan tanpa batas.

Pengaruh L, C, dan R terhadap respons

Induktor L

Nilai $L$ lebih besar cenderung membuat arus berubah lebih lambat. Namun bentuk respons tidak ditentukan oleh $L$ sendirian; nilai kapasitor dan beban ikut menentukan frekuensi serta redamannya.

Kapasitor C

Nilai $C$ lebih besar membuat tegangan lebih sulit berubah secara cepat dan menyimpan lebih banyak energi. Pernyataan “kapasitor lebih besar selalu lebih baik” tidak cukup, karena kapasitor yang lebih besar juga dapat memperlambat respons dan mengubah ayunan bersama induktor.

Beban R

Nilai $R$ menentukan arus yang ditarik. Beban yang lebih berat berarti resistansi lebih kecil dan arus lebih besar. Perubahan $R$ mengubah redaman, nilai arus, dan kemungkinan keluarnya model dari asumsi arus kontinu.

Cara terbaik mempelajari ketiganya adalah mengubah satu parameter pada satu waktu, mencatat hasil, lalu mengembalikannya sebelum menguji parameter lain.

Batas model yang harus diketahui

Simulasi memakai model rerata ideal. Model ini menampilkan dinamika utama tanpa menggambar setiap pulsa switching. Karena itu, simulasi tidak memodelkan:

riak pada frekuensi switching;
rugi sakelar dan jatuh tegangan dioda;
resistansi lilitan induktor;
ESR kapasitor;
saturasi inti;
pengendali umpan balik;
perubahan mode konduksi ketika arus induktor mencapai nol.

Model ideal sangat berguna untuk memahami hubungan sebab-akibat, tetapi hasilnya bukan pengganti perancangan komponen, simulasi switching terperinci, atau pengukuran rangkaian nyata.

Kekeliruan yang perlu dihindari

Buck tidak selalu menghasilkan kurva mulus. Nilai akhirnya lebih rendah dari masukan, tetapi transien tetap dapat berayun dan melewati target.
Boost bukan penguat tanpa batas. Rumus ideal mengabaikan rugi dan batas komponen nyata.
Overshoot bukan selisih target dan nilai awal. Overshoot diukur dari puncak yang melampaui target.
Waktu tunak bukan saat pertama menyentuh target. Kurva harus masuk dan tetap berada dalam pita toleransi.
Peringatan arus kontinu bukan hiasan. Peringatan itu menandai bahwa asumsi model tidak lagi terpenuhi.

Kegiatan belajar yang dapat dicoba

1. Prediksi lalu jalankan

Hitung target Buck dan Boost sebelum menekan tombol. Beri tanda jika hasil simulasi berbeda dari prediksi keadaan tunak, lalu tentukan apakah perbedaannya berasal dari transien atau dari kesalahan hitung.

2. Cari kombinasi paling cepat

Pertahankan $V_{in}$ , $D_0$ , $D_1$ , dan $R$ . Uji beberapa pasangan $L$ dan $C$ . Catat lewatan dan waktu tunak, kemudian tentukan apakah respons tercepat juga mempunyai lewatan terkecil.

3. Temukan batas asumsi

Naikkan langkah duty cycle Buck secara bertahap sampai peringatan arus kontinu muncul. Catat parameter terakhir yang masih valid dan parameter pertama yang memicu peringatan. Kegiatan ini mengajarkan bahwa model selalu mempunyai domain berlaku.

4. Bandingkan sensitivitas Buck dan Boost

Gunakan perubahan duty cycle dengan besar yang sama pada kedua konverter. Bandingkan perubahan target tegangan. Jelaskan mengapa Boost menjadi semakin sensitif saat duty cycle membesar.

Keterkaitan dengan pembelajaran

Materi ini paling kuat untuk SMK Teknik Elektronika Komunikasi Fase F pada pembahasan catu daya linear dan switch mode, elektronika daya, serta simulasi konverter DC-to-DC. Simulasi juga dapat dipakai sebagai pengayaan Fisika atau elektronika dasar, tetapi bukan pengganti pembahasan rangkaian switching nyata.

Coba sendiri di simulasi

Mulailah dari Buck default, hitung targetnya, lalu jalankan respons. Setelah itu bandingkan dengan Boost $D_0=30%$ dan $D_1=60%$ . Jangan hanya mencari angka tertinggi; periksa bentuk kurva, lewatan, waktu tunak, dan peringatan model.

Buka Respons Langkah Konverter DC-DC di Simu.
