Cara Menggunakan Simulasi Rangkaian Konverter DC-DC: Mengikuti Jalur Arus Buck, Boost, dan Pembalik

Rumus konverter DC-DC dapat memberi tahu nilai tegangan keluaran ideal, tetapi rumus saja belum menjawab pertanyaan yang lebih mendasar: ke mana arus mengalir ketika sakelar ON, dan mengapa arus tetap dapat mengalir ketika sakelar OFF?

Rangkaian Konverter DC-DC memperlihatkan simbol komponen dan jalur arus pada setiap tahap switching. Anda dapat membandingkan Buck, Boost, dan pembalik polaritas, menjalankan satu siklus PWM, mengubah duty cycle serta nilai komponen, lalu mencocokkan jalur energi dengan grafik arus induktor dan riak keluaran. Buka simulasi melalui simu.konsep.com/sim/rangkaian-konverter-dc-dc.

Apa bedanya dengan simulasi Respons Langkah?

Ada dua simulasi DC-DC yang saling melengkapi:

• Rangkaian Konverter DC-DC menjelaskan topologi, simbol, jalur arus, tahap ON/OFF, PWM, dan riak dalam satu siklus keadaan tunak.
• Respons Langkah Konverter DC-DC menjelaskan perubahan tegangan keluaran setelah duty cycle dilangkahkan, termasuk overshoot dan waktu tunak.

Jika pertanyaannya “komponen mana yang menghantar sekarang?”, gunakan simulasi Rangkaian. Jika pertanyaannya “berapa lama keluaran mencapai target baru?”, gunakan artikel Respons Langkah Konverter DC-DC.

Mengenali simbol rangkaian

Sebelum mengikuti aliran energi, kenali dahulu setiap simbol:

Simbol	Komponen	Fungsi dalam model
Vin	Sumber DC	Menyediakan energi awal
S	Sakelar ideal yang mewakili MOSFET	Menghubungkan atau memutus jalur sesuai sinyal PWM
D	Dioda	Memberi jalur arus satu arah pada tahap tertentu
$L$	Induktor atau kumparan	Menyimpan energi magnetik dan menahan perubahan arus
$C$	Kapasitor	Menyimpan energi listrik dan mengurangi riak tegangan
$R$	Resistansi beban	Mewakili beban yang memakai daya keluaran
Ground	Titik acuan potensial	Menjadi acuan pengukuran tegangan

Jadi, tulisan $L=330\ \mu\text{H}$ memang menunjukkan induktor atau kumparan dengan induktansi 330 mikrohenry. Huruf $L$ bukan nama komponen lain. Demikian pula $C=220\ \mu\text{F}$ adalah kapasitor 220 mikrofarad dan $R=15\ \Omega$ adalah resistansi beban 15 ohm.

Simbol S digambar sebagai sakelar ideal agar jalur mudah dipelajari. Dalam rangkaian nyata, sakelar tersebut biasanya diwujudkan dengan MOSFET yang dikendalikan oleh rangkaian PWM.

Duty cycle dan satu periode switching

Duty cycle $D$ adalah bagian periode ketika sakelar berada pada tahap ON:

Jika $D=50\%$, sakelar ON selama separuh periode dan OFF selama separuh periode. Jika frekuensi switching $f_s=25\ \text{kHz}$, satu periodenya adalah

Mengubah duty cycle mengubah lama setiap tahap. Mengubah frekuensi mengubah panjang periodenya. Keduanya memengaruhi banyaknya energi yang dipindahkan dan besar riak arus maupun tegangan.

Cara memakai kontrol simulasi

1. Pilih Buck · penurun, Boost · penaik, atau Pembalik polaritas.
2. Tekan Putar siklus untuk menjalankan animasi satu periode secara berulang.
3. Tekan Jeda ketika ingin membaca satu keadaan dengan teliti.
4. Gunakan Tahap berikut untuk berpindah manual antara ON dan OFF.
5. Perhatikan komponen dan kabel yang berubah warna.
6. Cocokkan jalur tersebut dengan grafik PWM, arus induktor, dan Vout.
7. Ubah Vin, duty cycle, frekuensi, $L$, $C$, atau $R$ ketika animasi dijeda.
8. Tekan Lepas kapasitor keluaran untuk melihat bentuk keluaran tanpa penghalusan.
9. Pindah ke Mode sakelar Manual bila ingin menjadi sakelarnya sendiri.

Saat animasi berjalan, parameter dikunci agar satu siklus tidak berubah di tengah pengamatan. Jeda dahulu sebelum menggeser nilainya.

Buck: menurunkan tegangan

Dalam model ideal continuous conduction mode atau CCM,

Dengan $V_{in}=12\ \text{V}$ dan $D=50\%$, keluaran idealnya adalah $6\ \text{V}$.

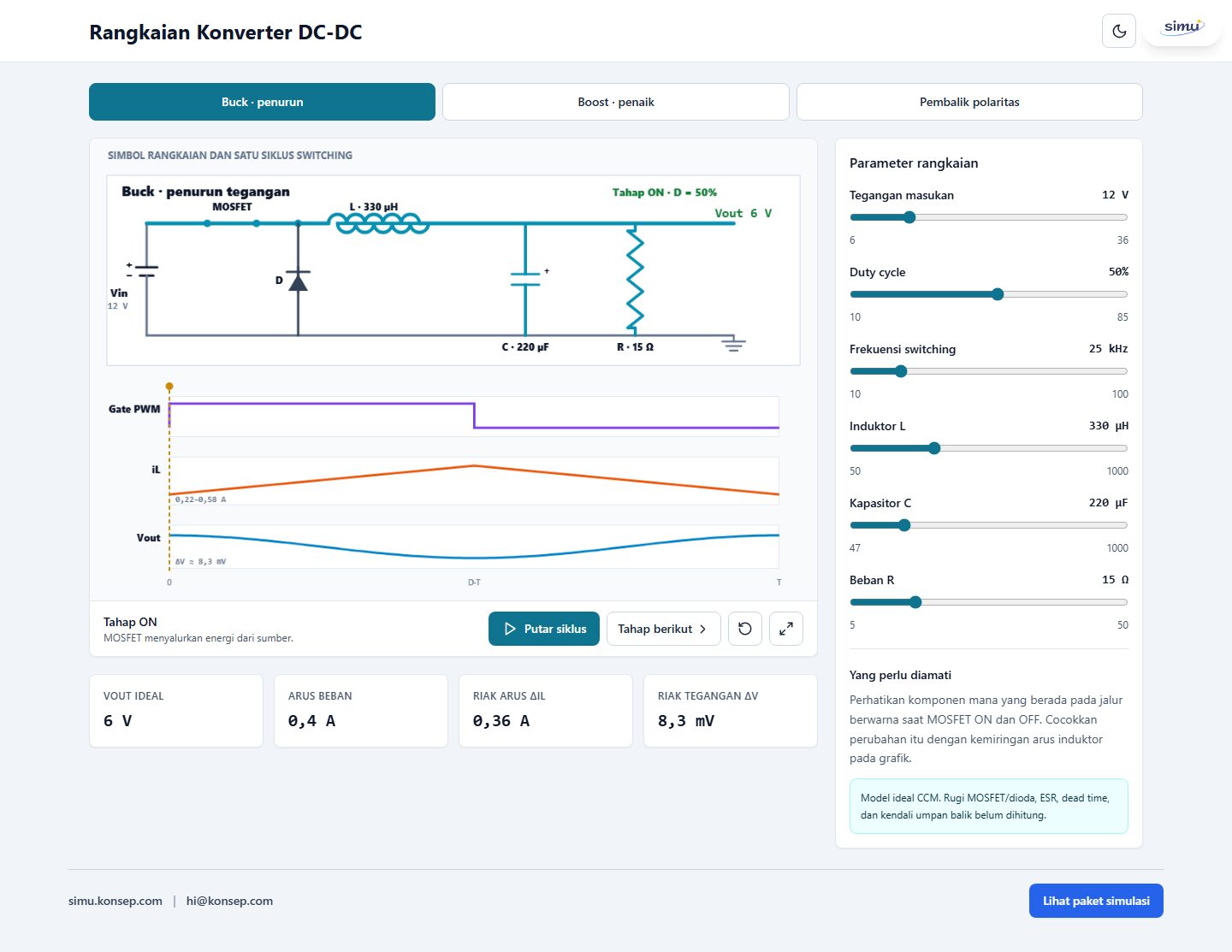

Buck tahap ON

Pada tahap ON, sakelar S tertutup. Jalur arus utama adalah:

sumber DC → sakelar S → induktor L → kapasitor dan beban → kembali ke sumber.

Tegangan pada induktor membuat arusnya meningkat. Sebagian energi masuk ke beban dan sebagian disimpan dalam medan magnet induktor.

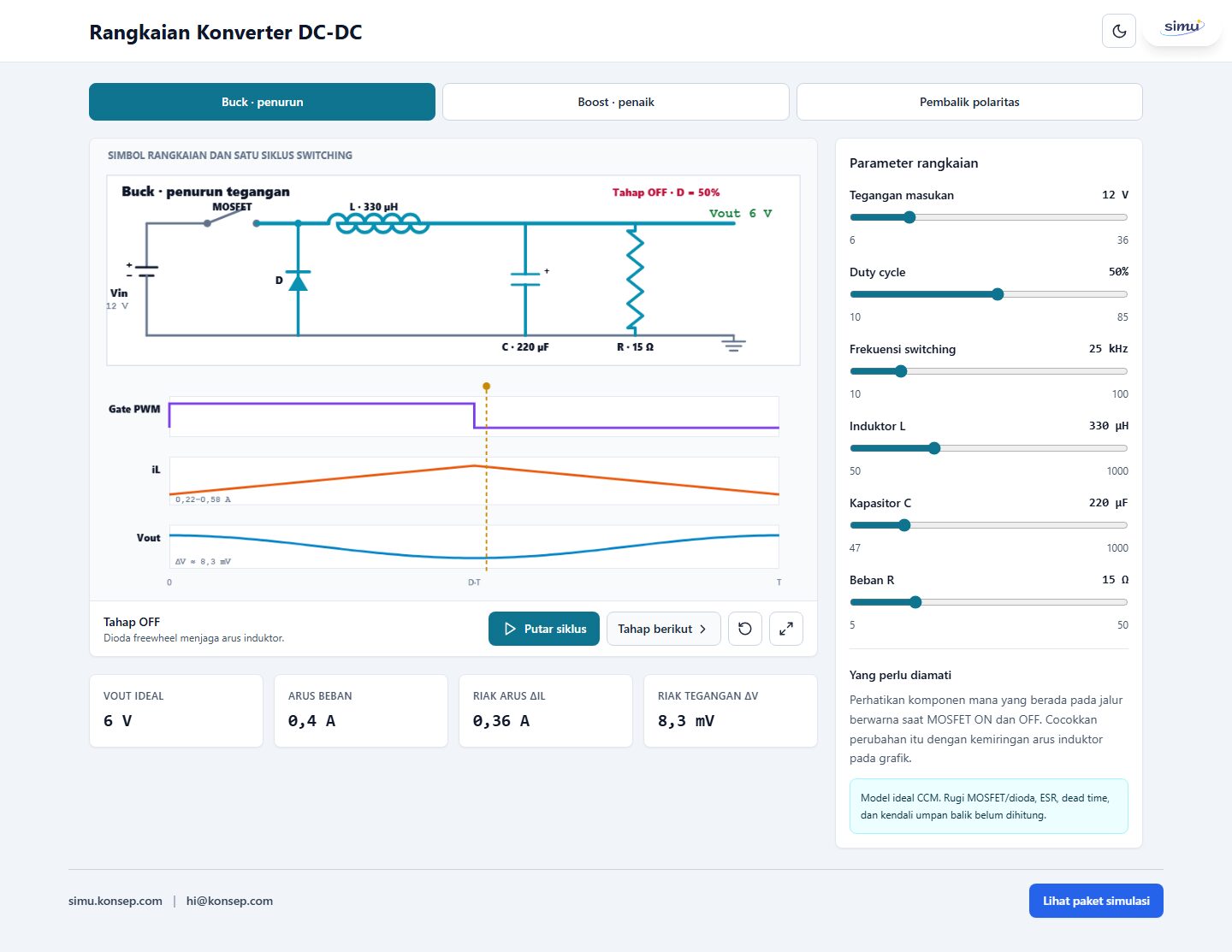

Buck tahap OFF

Ketika S terbuka, arus induktor tidak dapat langsung berhenti. Induktor menjaga arah arusnya dan dioda freewheel menyediakan lintasan tertutup menuju beban.

Istilah freewheel menggambarkan jalur yang memungkinkan arus induktor tetap beredar setelah sumber diputus oleh sakelar. Tanpa jalur yang benar, perubahan arus yang sangat cepat dapat menghasilkan tegangan tinggi dan merusak komponen.

Boost: menaikkan tegangan

Untuk Boost ideal dalam CCM,

Dengan $V_{in}=12\ \text{V}$ dan $D=50\%$, target idealnya $24\ \text{V}$.

Boost tahap ON

Pada tahap ON, sumber mengalir melalui induktor dan sakelar S. Dioda menuju keluaran tidak menghantar. Induktor menyimpan energi, sedangkan kapasitor membantu memasok beban.

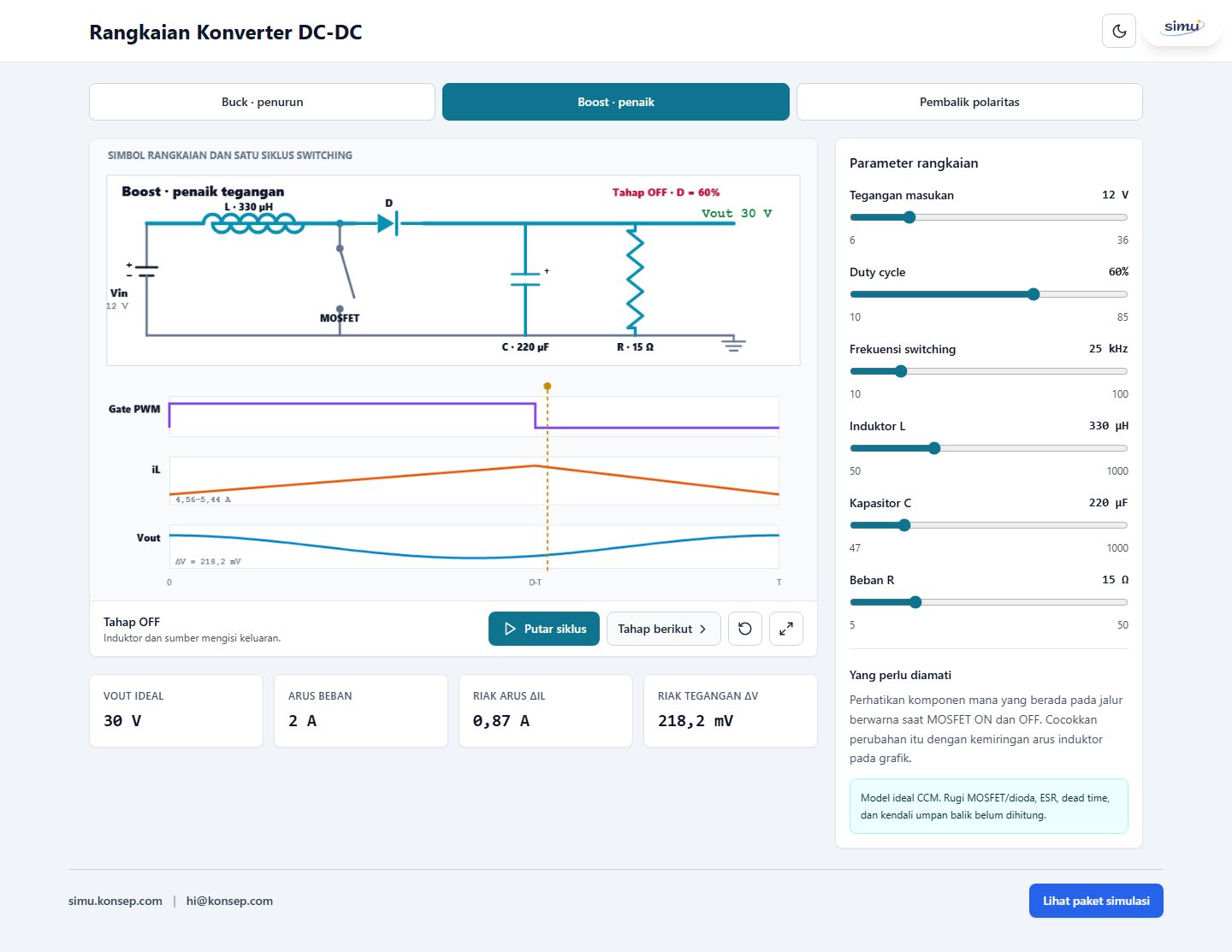

Boost tahap OFF

Pada tahap OFF, sakelar terbuka. Tegangan induktor berubah agar arus tetap mengalir. Sumber dan induktor kemudian bekerja bersama melalui dioda untuk mengisi kapasitor serta memasok beban.

Boost bukan rangkaian yang menciptakan energi. Jika tegangan ideal naik, arus dan daya tetap tunduk pada keseimbangan energi serta rugi-rugi rangkaian nyata.

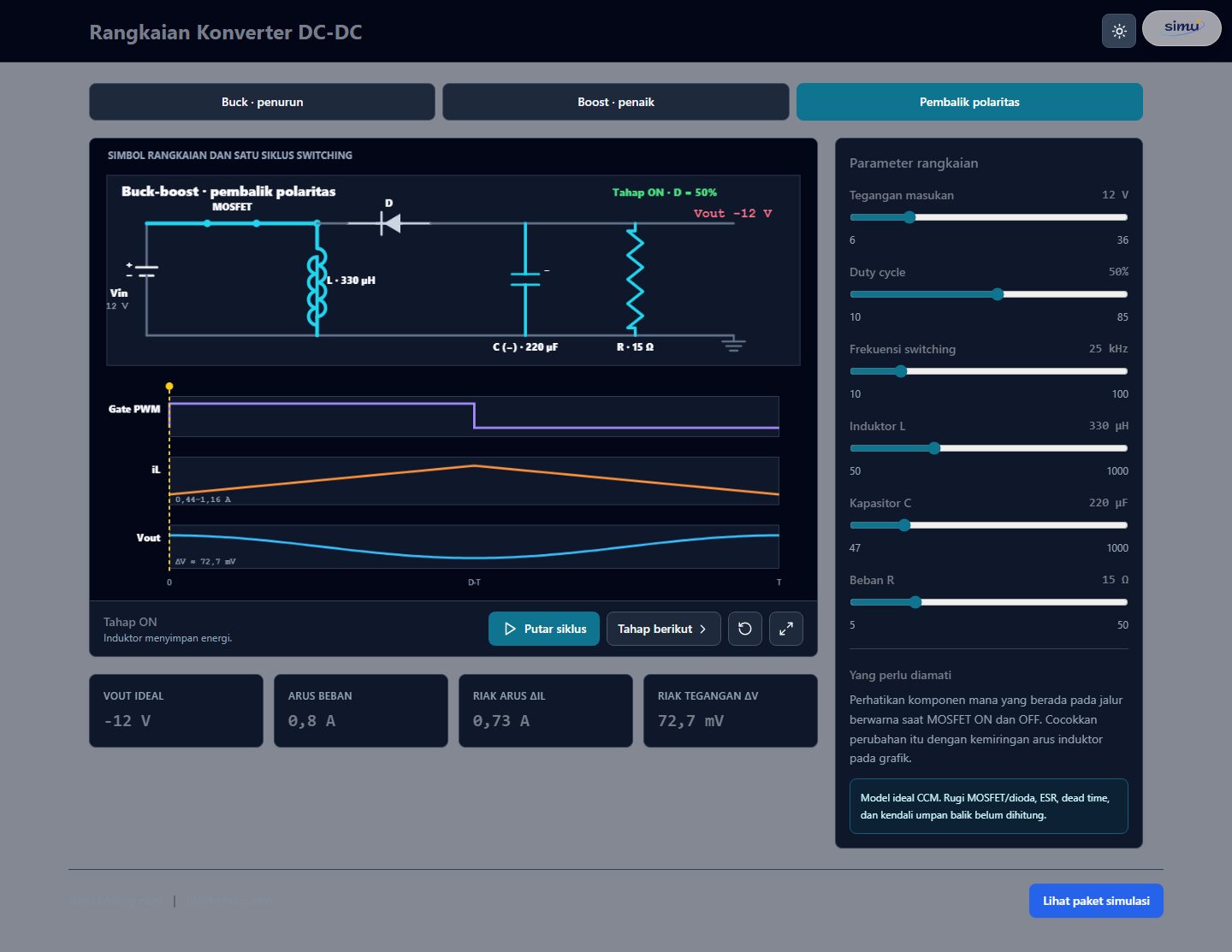

Buck-boost pembalik polaritas

Topologi ketiga menghasilkan keluaran dengan polaritas berlawanan terhadap sumber. Dalam model ideal CCM,

Pada $D=50\%$ dan $V_{in}=12\ \text{V}$, hasil idealnya $-12\ \text{V}$. Tanda negatif menunjukkan polaritas keluaran, bukan energi negatif atau hilangnya daya.

Pembalik tahap ON

Sumber menyimpan energi di induktor ketika S tertutup. Dioda menuju keluaran tidak menghantar pada tahap ini.

Pembalik tahap OFF

Ketika S terbuka, arus induktor tetap berusaha mengalir dengan arah yang sama. Orientasi dioda dan kapasitor mengarahkan pelepasan energi sehingga tegangan keluaran berpolaritas negatif terhadap ground.

Membaca tiga grafik

Visual bagian bawah menampilkan satu periode switching.

PWM

Grafik PWM menunjukkan kapan sakelar ON dan OFF. Batas pada $D\times T$ memisahkan kedua tahap. Ketika duty cycle diperbesar, bagian ON menjadi lebih panjang.

Arus induktor

Arus induktor berubah seperti ramp, bukan meloncat. Kemiringannya berbeda saat ON dan OFF karena tegangan pada induktor berubah. Selisih arus maksimum dan minimum disebut riak arus puncak-ke-puncak $\Delta i_L$.

Untuk Buck, pendekatan idealnya adalah

Tegangan keluaran

Kapasitor mengurangi perubahan tegangan, tetapi keluaran ideal pun masih mempunyai riak kecil. Pada Buck, pendekatan sederhananya

Untuk Boost dan pembalik, simulasi memakai pendekatan

Kartu hasil menampilkan Vout ideal, arus beban, riak arus, dan riak tegangan. Gunakan kartu untuk memeriksa besarannya, tetapi gunakan grafik dan jalur warna untuk menjelaskan proses fisiknya.

Pengaruh L, C, frekuensi, dan beban

• L lebih besar cenderung memperkecil riak arus karena arus induktor lebih sulit berubah.
• C lebih besar cenderung memperkecil riak tegangan karena kapasitor dapat menyimpan lebih banyak muatan untuk perubahan tegangan yang sama.
• Frekuensi lebih tinggi memperpendek waktu setiap siklus dan umumnya memperkecil riak pada parameter lain yang sama.
• R lebih kecil berarti beban lebih berat dan arus keluaran lebih besar.

Kata “cenderung” penting. Komponen nyata mempunyai ukuran, biaya, rugi, resistansi parasit, batas arus, dan respons kendali. Nilai terbesar tidak selalu menjadi pilihan terbaik dalam desain nyata.

Kapan peringatan CCM muncul?

CCM mengandaikan arus induktor tidak mencapai nol. Pemeriksaan sederhananya adalah

Jika syarat tersebut gagal, konverter memasuki discontinuous conduction mode atau DCM. Hubungan ideal dan rumus riak sederhana tidak lagi cukup untuk prediksi kuantitatif. Peringatan pada simulasi adalah batas penggunaan model, bukan sekadar pesan yang dapat diabaikan.

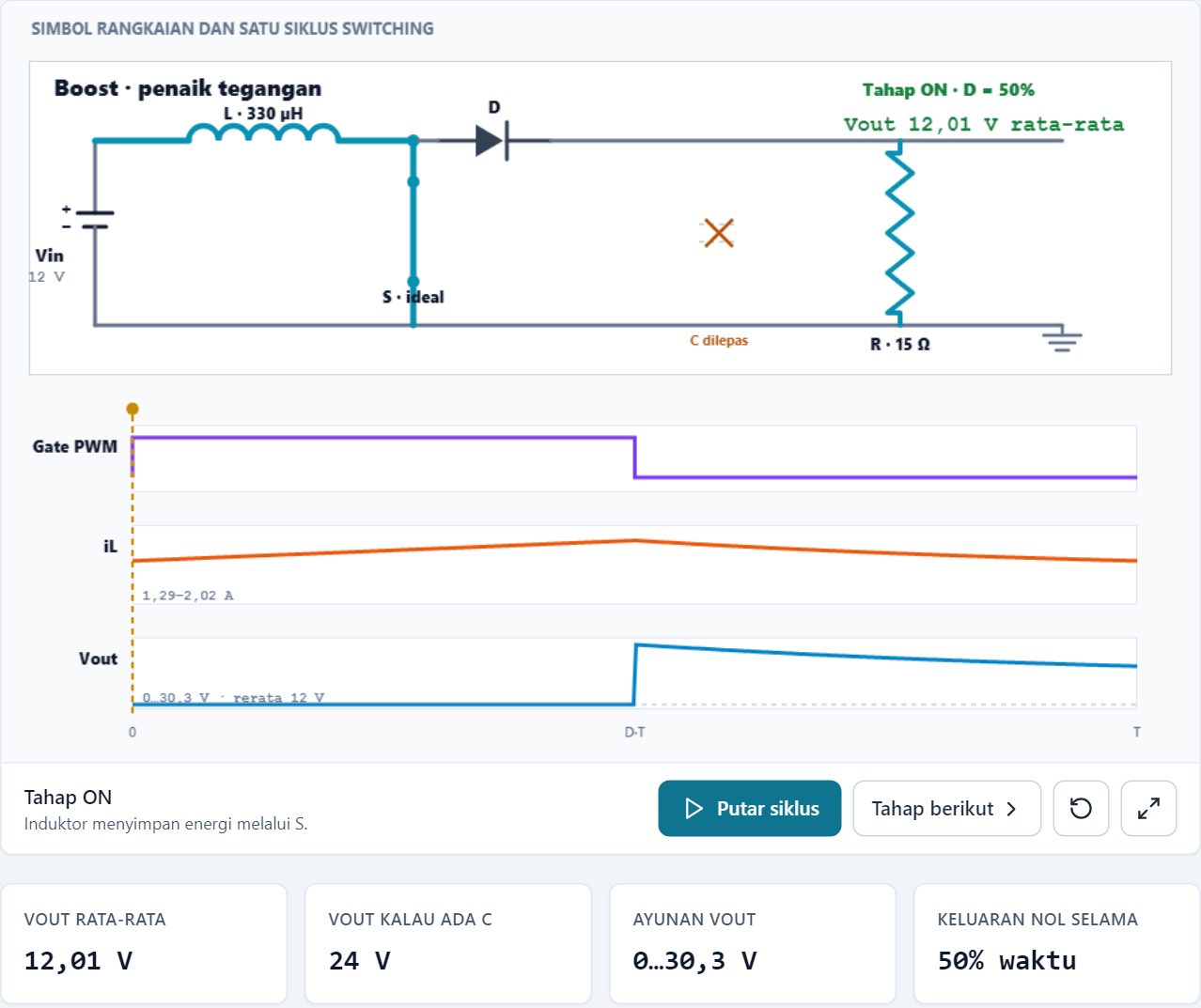

Kenapa harus ada kapasitornya?

Tabel simbol di atas menyebut kapasitor “mengurangi riak tegangan”. Itu benar, tetapi tidak menjelaskan seberapa penting perannya. Tekan Lepas kapasitor keluaran dan bandingkan sendiri.

Jawabannya ternyata berbeda untuk tiap topologi.

Pada Buck, kapasitor sekadar menghaluskan. Tegangan rata-ratanya tetap $6\ ext{V}$ karena induktor berada seri dengan beban, sehingga arus tidak pernah putus. Yang berubah hanya kerataannya: dari riak sekitar $8\ ext{mV}$ menjadi ayunan $3{,}4$ sampai $8{,}6\ ext{V}$.

Pada Boost dan pembalik polaritas, kapasitor bersifat struktural. Selama tahap ON, dioda mundur dan beban benar-benar terputus dari rangkaian. Tanpa kapasitor, tidak ada yang memasok beban pada tahap itu, sehingga keluarannya jatuh ke nol.

Topologi	Dengan kapasitor	Tanpa kapasitor	Keluaran nol
Buck	$6{,}00\ ext{V}$	$6{,}00\ ext{V}$	$0\%$ waktu
Boost	$24\ ext{V}$	$12{,}01\ ext{V}$	$50\%$ waktu
Pembalik polaritas	$-12\ ext{V}$	$-6{,}01\ ext{V}$	$50\%$ waktu

Jadi pada Boost, melepas kapasitor bukan sekadar membuat keluaran bergelombang — setengah tegangannya hilang. Kapasitor itulah yang menyimpan energi selama tahap ON dan menyerahkannya ke beban ketika dioda sedang menutup.

Perhitungan untuk keadaan tanpa kapasitor tidak memakai rumus riak sederhana, sebab rumus itu berlaku hanya ketika riaknya kecil. Tanpa kapasitor syarat itu tidak terpenuhi, sehingga simulasi mengintegrasikan arus induktor sampai keadaan tunak.

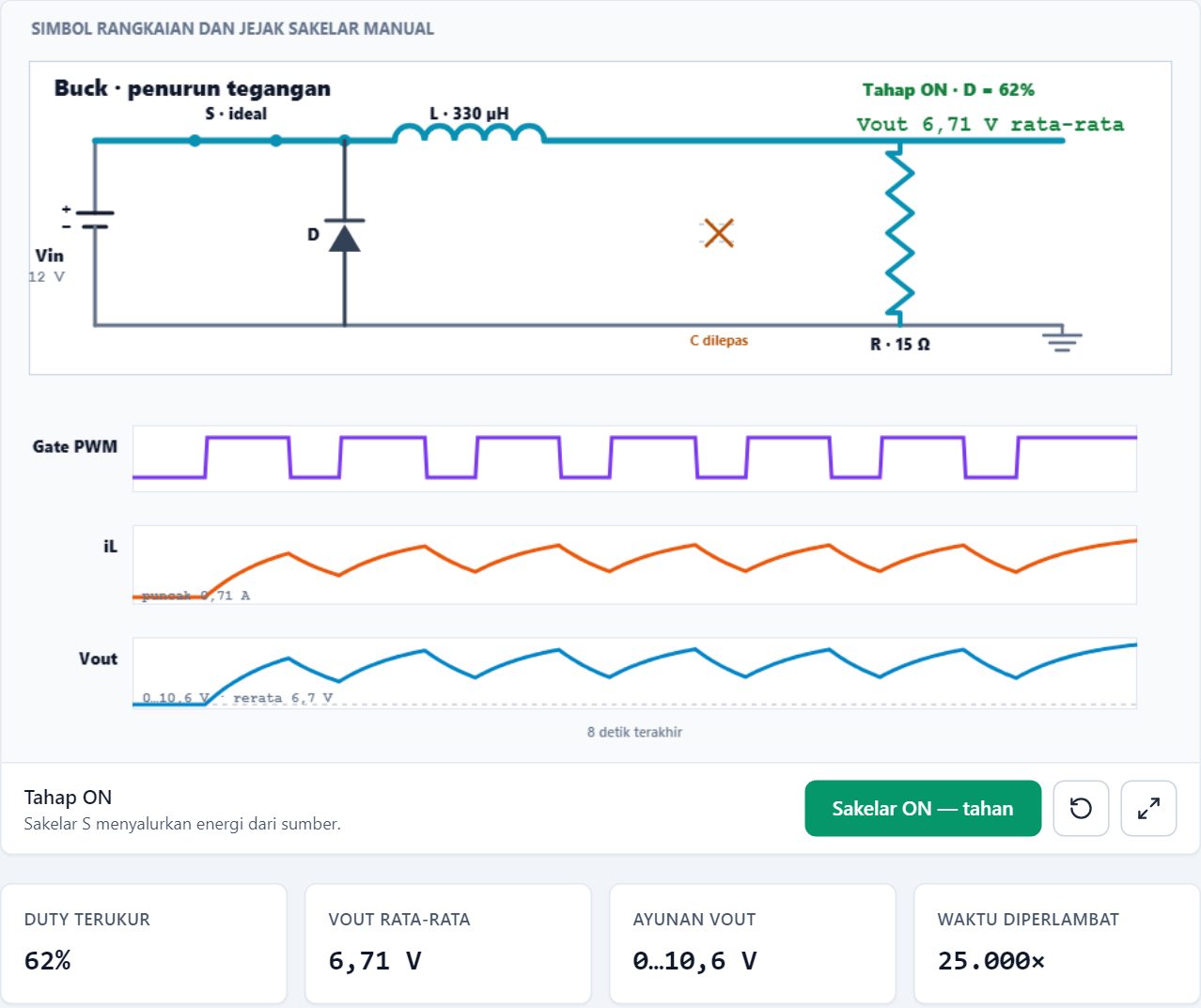

Menjadi sakelarnya sendiri

Duty cycle mudah diucapkan dan sulit dirasakan selama ia hanya berupa angka pada penggeser. Pindah ke Mode sakelar Manual, lalu tekan dan tahan tombol sakelarnya. Duty cycle berhenti menjadi pengaturan dan berubah menjadi sesuatu yang Anda hasilkan.

Tahan lebih lama, tegangan keluaran naik. Lepas lebih cepat, tegangan turun. Hubungan $V_o = D\,V_{in}$ pada Buck menjadi sesuatu yang terbukti di tangan, bukan sekadar dibaca.

Dua hal perlu diketahui tentang mode ini.

Waktu diperlambat 25.000 kali. Pada $25\ ext{kHz}$, satu periode berlangsung $40\ \mu ext{s}$ dan tidak ada mata yang sanggup mengikutinya. Di mode manual satu periode nominal dibuat berlangsung satu detik. Rangkaian dan nilai komponennya tetap sama; hanya jamnya yang dilambatkan.

Kapasitor keluaran dilepas di mode ini, dan itu keterbatasan fisis, bukan penyederhanaan. Tetapan waktu $RC$ bernilai $3{,}3\ ext{ms}$ sedangkan $L/R$ hanya $22\ \mu ext{s}$ — berbeda 150 kali. Pada jam yang cukup lambat untuk memperlihatkan switching, kapasitor memerlukan sekitar 82 detik nyata untuk terisi penuh. Dua skala waktu itu tidak dapat ditampilkan bersamaan.

Perbedaan skala waktu inilah alasan simulasi Respons Langkah Konverter DC-DC berdiri sendiri: cerita pengisian kapasitor dan penstabilan keluaran memerlukan sumbu waktu yang sama sekali lain.

Batas simulasi

Simulasi sengaja memakai model ideal agar aliran energi mudah dibaca. Model ini tidak memasukkan:

• rugi konduksi dan switching MOSFET;
• jatuh tegangan serta reverse recovery dioda;
• ESR kapasitor dan resistansi lilitan induktor;
• dead time dan induktansi parasit;
• saturasi inti;
• kendali umpan balik;
• detail transien setelah parameter diubah.

Untuk mempelajari detail terakhir, lanjutkan ke simulasi dan artikel Respons Langkah. Untuk perancangan nyata, hasil perlu diperiksa dengan model switching terperinci dan pengukuran perangkat keras.

Kekeliruan yang perlu dihindari

• S OFF bukan berarti semua arus nol. Induktor dapat mempertahankan arus melalui dioda.
• Dioda bukan sakelar yang dikendalikan PWM. Dioda menghantar atau memblokir sesuai polaritas rangkaian.
• Tanda negatif bukan tegangan yang “lebih kecil” saja. Pada pembalik, tanda menunjukkan polaritas terhadap ground.
• Riak bukan gangguan acak pada grafik. Riak berasal dari penyimpanan dan pelepasan energi periodik.
• Rumus ideal bukan jaminan kinerja nyata. Rugi, batas komponen, dan mode konduksi mengubah hasil.

Kegiatan belajar yang dapat dicoba

1. Prediksi jalur sebelum menekan tombol

Pilih satu topologi dan satu tahap. Sebelum menekan Tahap berikut, gambar jalur arus yang Anda perkirakan. Setelah itu cocokkan dengan jalur berwarna.

2. Buat tabel ON dan OFF

Untuk Buck, Boost, dan pembalik, tulis komponen yang menghantar, sumber energi, arah perubahan arus induktor, dan peran kapasitor pada setiap tahap.

3. Uji pengaruh induktor

Pada Buck, pertahankan Vin, duty cycle, frekuensi, $C$, dan $R$. Bandingkan $L=100\ \mu\text{H}$ dengan $L=800\ \mu\text{H}$. Periksa apakah riak arus berubah sesuai prediksi rumus.

4. Uji pengaruh frekuensi

Bandingkan $10\ \text{kHz}$ dengan $100\ \text{kHz}$ pada parameter lain yang sama. Catat riak arus dan riak tegangan, lalu jelaskan mengapa keduanya berubah.

5. Cari batas CCM

Ubah beban, induktor, atau frekuensi sampai peringatan CCM muncul. Catat parameter terakhir yang masih valid dan parameter pertama yang melanggar asumsi.

Keterkaitan dengan pembelajaran

Materi ini paling kuat untuk SMK Teknik Elektronika Komunikasi Fase F pada pembahasan catu daya switch-mode, elektronika daya, simbol rangkaian, dan simulasi DC-to-DC. Simulasi dapat menjadi pengayaan elektronika untuk jenjang lain, tetapi pemetaan kurikulum lokal belum memiliki node SMK sehingga metadata kurikulumnya dibiarkan kosong.

Coba sendiri di simulasi

Mulailah dari Buck pada tahap ON, lalu pindah manual ke OFF dan cari dioda freewheel. Lanjutkan ke Boost OFF untuk melihat energi induktor menuju keluaran, kemudian tutup dengan pembalik polaritas untuk membaca arti tanda negatif pada Vout.

Buka Rangkaian Konverter DC-DC di Simu.
