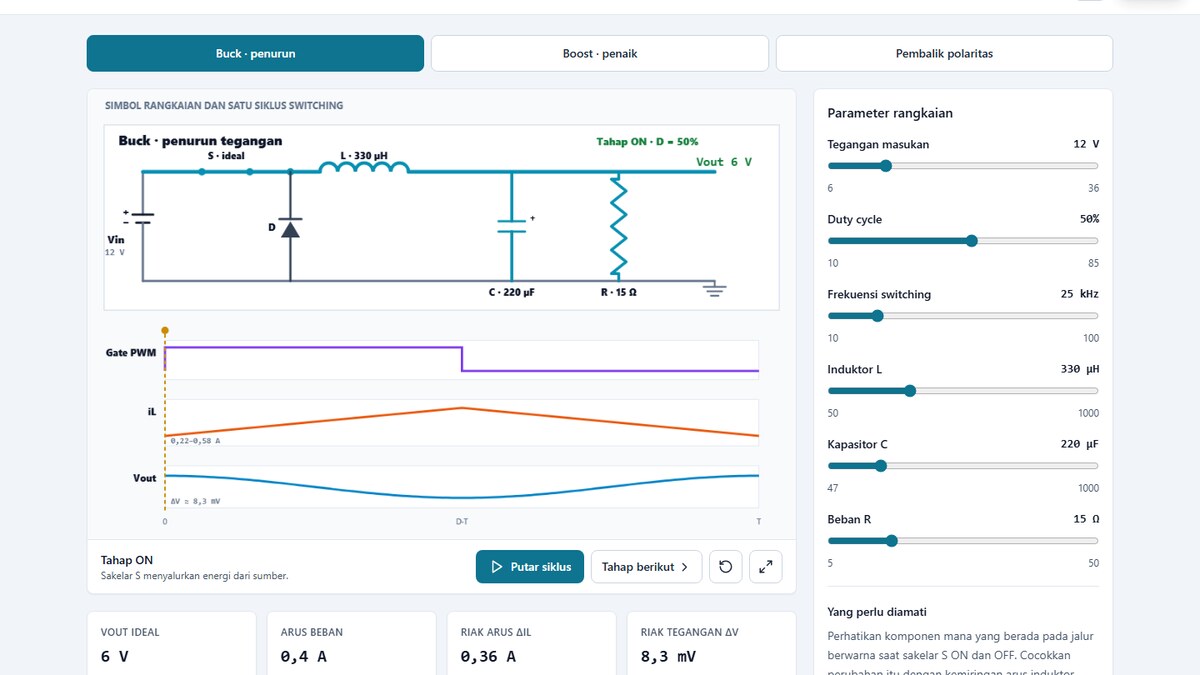

Ikuti jalur arus pada simbol rangkaian Buck, Boost, dan pembalik polaritas selama tahap switching ON dan OFF, lengkap dengan grafik PWM, arus induktor, dan riak keluaran.
Cara Penggunaan
1Pilih topologi Buck, Boost, atau pembalik polaritas.
2Klik Putar siklus untuk mengikuti tahap ON dan OFF.
3Perhatikan simbol dan jalur arus yang berubah warna.
4Gunakan Tahap berikut untuk membandingkan keadaan secara manual.
5Ubah duty cycle, frekuensi, L, C, dan beban ketika animasi dijeda.
6Cocokkan jalur energi dengan grafik PWM, arus induktor, dan riak keluaran.
7Tekan Lepas kapasitor keluaran untuk melihat bentuk keluaran tanpa penghalusan.
8Bandingkan Buck dengan Boost saat kapasitor dilepas; hanya Boost yang keluarannya jatuh ke nol.
9Pindah ke Mode sakelar Manual untuk menjadi sakelarnya sendiri.
10Tekan dan tahan tombol sakelar; makin lama ditahan, makin besar duty terukur dan tegangan keluarannya.
Tentang Simulasi
Ikuti jalur arus pada simbol rangkaian Buck, Boost, dan pembalik polaritas selama tahap switching ON dan OFF, lengkap dengan grafik PWM, arus induktor, dan riak keluaran.
