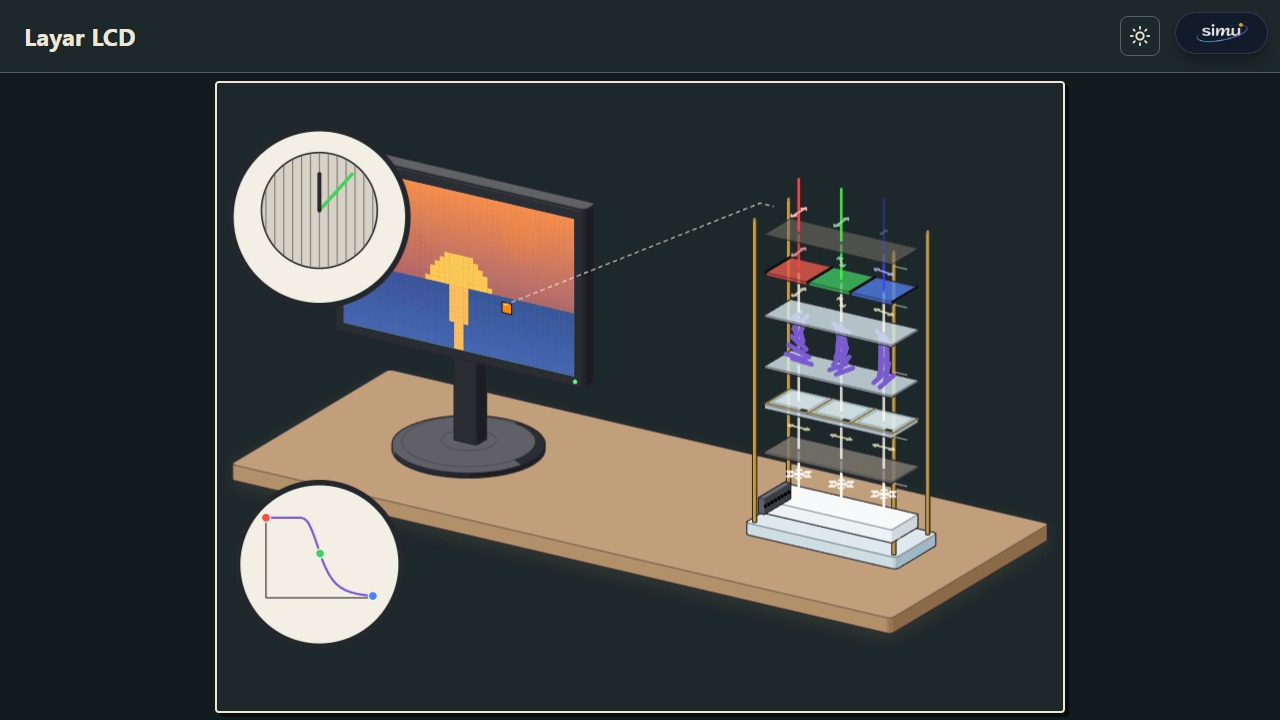

Buka lapisan layar LCD TN: lampu latar, polarisator, kristal cair dan filter RGB. Ubah tegangan serta sudut polarisator, amati transmisi cahaya, warna dan penulisan baris.
Cara Penggunaan
1Pilih tahap 1–7. Jalankan menggerakkan tahap; Jeda membekukannya. Tanpa Lanjut otomatis, animasi berhenti di akhir tahap. Ulang atau Reset mengembalikan monitor mati, tegangan ketiga subpiksel 0 V, polarisator depan 90° dan gambar pertama dalam keadaan dijeda.
2Ubah slider Merah, Hijau dan Biru (0–5 V, langkah 0,01 V) untuk mengatur tegangan efektif masing-masing subpiksel peraga. Angka memakai koma desimal. Memasuki percobaan sendiri dari keadaan mati menyalakan lampu latar; sesudah itu tombol Lampu latar tetap dapat mematikannya tanpa menghapus setelan.
3Geser Polarisator depan 0–90°. Sudut diukur terhadap sumbu polarisator belakang: 0° sejajar, 90° bersilang. Putarannya memperbarui grafik, inset dan tampilan gambar. Tegangan tetap dapat menghasilkan hasil berbeda ketika sudut berubah.
4Pada mode coba sendiri, pengubahan kontrol memperbarui gambar lalu menjeda. Jalankan memperagakan satu pembaruan gambar selama 5 detik (300 kali lebih lambat); Jeda membekukan posisi penulisan. Setelah selesai, Ulang langkah dapat menjalankan pembaruan lagi tanpa menghapus tegangan.
5Monitor memperlihatkan dua gambar contoh yang sudah ditetapkan. Slider tegangan mengatur bagian peraga yang ditandai, bukan seluruh piksel gambar sekaligus. Penanda diperbesar agar terlihat. Gambar latar ikut berubah ketika polarisator depan diputar.
6Inset atas: arah polarisasi masuk dan proyeksinya pada analisator untuk subpiksel yang terakhir diubah. Inset bawah: grafik transmisi terhadap tegangan pada sudut analisator saat ini, dengan titik R/G/B. Keterangan di bawah gambar menyebutkan subpiksel fokus.
7Transmisi relatif berarti bagian cahaya yang lolos analisator, dinormalisasi setelah polarisator pertama. Angka ini masih dapat dibaca saat lampu latar mati, tetapi warna keluaran menjadi hitam. Warna heksadesimal adalah warna peraga, bukan hasil kalibrasi panel nyata.
8Buka Perbesar untuk label lapisan dan inset. Teori memuat Malus, batas model TN dan perbedaan LCD dengan OLED. Escape menutup popup; panah dan angka 1–8 pada gambar memilih tahap, spasi menjeda/melanjutkan. Mode pengurangan gerak menampilkan akhir tahap. Warna rumah dan Goyang tangan hanya mengubah tampilan.
Tentang Simulasi
Buka lapisan layar LCD TN: lampu latar, polarisator, kristal cair dan filter RGB. Ubah tegangan serta sudut polarisator, amati transmisi cahaya, warna dan penulisan baris.
