Lihat pemutus arus otomatis C16 dari dalam: bimetal saat beban berlebih, elektromagnet saat hubung singkat, kontak dan pemadam busur. Pilih peralatan, amati pemanasan, trip serta pemulihan tuas.
Cara Penggunaan
1MCB (miniature circuit breaker) adalah pemutus arus otomatis. Tekan Jalankan atau pilih tahap 1–7; Lanjut otomatis meneruskan panduan dan Ulang memulai lagi.
2Jeda membekukan simulasi. Reset mengembalikan MCB tertutup, bimetal dingin, lampu/TV/kulkas terpilih, gangguan hilang dan waktu nol dalam keadaan dijeda.
3Pada PERALATAN, pilih beban sendiri. Saat dijeda, perubahan pilihan memperbarui angka tanpa menjalankan waktu. Tekan Jalankan untuk menghitung pemanasan atau pendinginan; mode sendiri memakai waktu 10 kali lebih cepat.

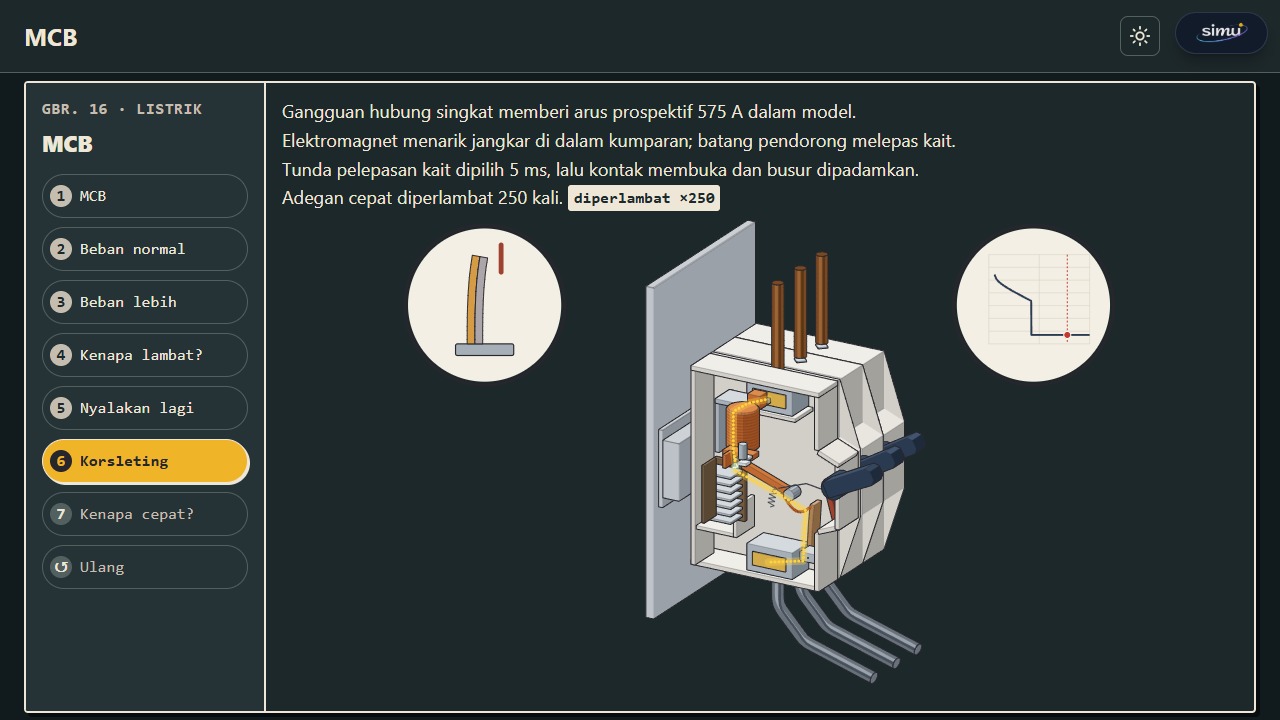

4HUBUNG SINGKAT mengaktifkan gangguan model. Untuk memeriksa kejadian cepat, animasi diperlambat 250 kali. Setelah gangguan aktif, tombol yang sama berubah menjadi HILANGKAN GANGGUAN.
5Sesudah trip, hilangkan gangguan, kurangi beban bila berlebih dan jalankan waktu agar bimetal mendingin. Lalu tekan NAIKKAN TUAS dan Jalankan jika sedang dijeda. MCB tidak menyala kembali hanya karena dingin.
6TURUNKAN TUAS membuka MCB secara manual. NAIKKAN TUAS tidak menghapus gangguan hubung singkat secara otomatis; pesan akan menjelaskan bila masih ada gangguan atau bimetal masih panas.
7Teori memuat rumus dan asumsi. Perbesar membekukan gambar dan memperlihatkan label detail; Escape menutup popup. Saat gambar fokus, panah memilih tahap dan spasi menjeda.
Tentang Simulasi
Lihat pemutus arus otomatis C16 dari dalam: bimetal saat beban berlebih, elektromagnet saat hubung singkat, kontak dan pemadam busur. Pilih peralatan, amati pemanasan, trip serta pemulihan tuas.
#MCB#pemutus arus#bimetal#elektromagnet#arus listrik
