Cara Menggunakan Simulasi Hukum Kirchhoff Rangkaian 2 Loop: Panduan Lengkap untuk Guru dan Murid

13 Agustus 20264 menit baca Unduh PDF

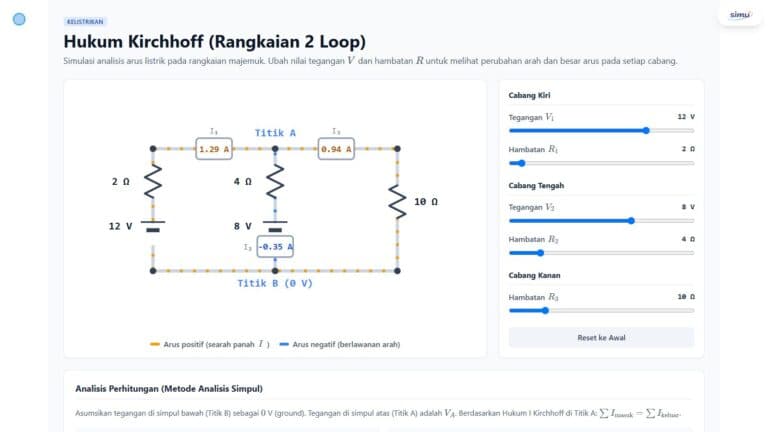

Tampilan awal simulasi Hukum Kirchhoff dengan diagram rangkaian di kiri dan lima penggeser di kanan

Pada rangkaian bercabang, arus tidak selalu mengalir sesuai arah yang pertama kali kita pilih di kertas. Kadang hasil perhitungan justru negatif. Apakah itu berarti rumusnya salah? Tidak. Tanda negatif memberi tahu bahwa arah arus sebenarnya berlawanan dengan panah asumsi.

Simulasi Hukum Kirchhoff (Rangkaian 2 Loop) membuat perubahan arah itu terlihat melalui angka, warna, dan gerak pada rangkaian. Buka Simulasi Hukum Kirchhoff (Rangkaian 2 Loop).

Mengenal layar simulasi

Layar utama memiliki tiga bagian:

Diagram rangkaian di sebelah kiri memperlihatkan cabang kiri, tengah, dan kanan yang bertemu di Titik A dan Titik B (0 V).
Panel kontrol di sebelah kanan berisi Tegangan $V_1$ , Hambatan $R_1$ , Tegangan $V_2$ , Hambatan $R_2$ , serta Hambatan $R_3$ .
Analisis Perhitungan (Metode Analisis Simpul) di bagian bawah menunjukkan persamaan, hasil tegangan simpul $V_A$ , dan nilai akhir $I_1$ , $I_2$ , serta $I_3$ .

Penggeser $V_1$ dan $V_2$ mempunyai rentang $-24$ sampai $24\ \text{V}$ . Hambatan $R_1$ dan $R_2$ dapat diatur dari $1$ sampai $20\ \Omega$ , sedangkan $R_3$ dari $1$ sampai $50\ \Omega$ .

Garis bergerak berwarna oranye menunjukkan arus positif atau searah panah asumsi. Garis biru menunjukkan arus negatif: arah sebenarnya berlawanan dengan panah asumsi.

Langkah 1 — Baca keadaan awal

Nilai awal simulasinya adalah:

V_1=12\ \text{V},\quad R_1=2\ \Omega,

V_2=8\ \text{V},\quad R_2=4\ \Omega,\quad R_3=10\ \Omega.

Simulasi memperoleh:

V_A=9{,}41\ \text{V},

I_1=1{,}29\ \text{A},\quad I_2=-0{,}35\ \text{A},\quad I_3=0{,}94\ \text{A}.

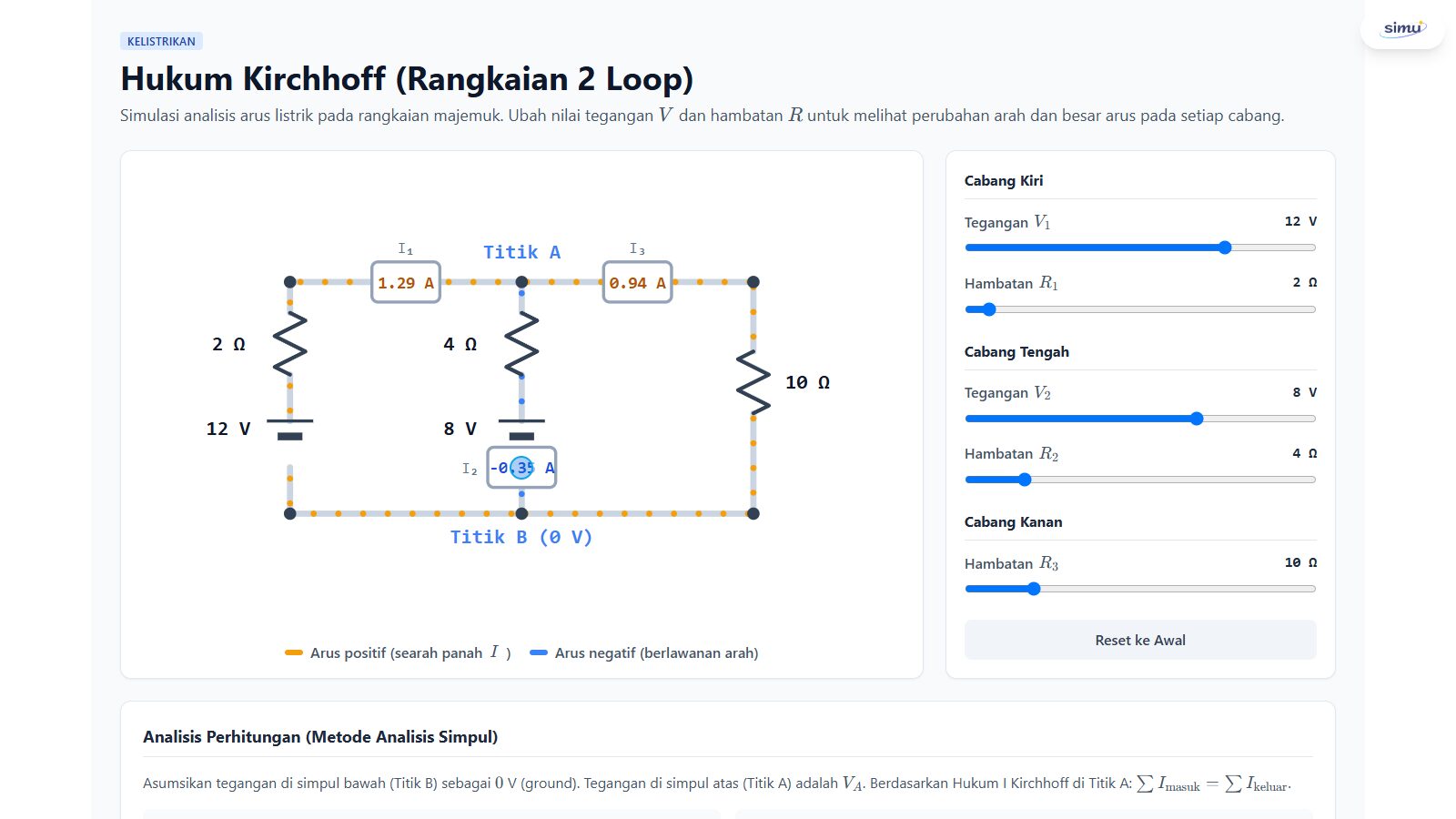

Arus cabang tengah bernilai negatif dan ditampilkan dengan warna biru — Arus $I_2$ bernilai negatif dan divisualkan dengan warna biru.

Perhatikan $I_2$ . Warnanya biru dan nilainya negatif. Ini bukan kesalahan. Simulasi sejak awal mengasumsikan $I_1$ dan $I_2$ masuk ke Titik A, sedangkan $I_3$ keluar. Hasil negatif menunjukkan bahwa $I_2$ sebenarnya mengalir ke arah sebaliknya.

Langkah 2 — Cocokkan dengan Hukum I Kirchhoff

Titik B dipilih sebagai acuan $0\ \text{V}$ . Berdasarkan Hukum I Kirchhoff di Titik A, jumlah arus masuk sama dengan jumlah arus keluar:

I_1+I_2=I_3.

Pada keadaan awal:

1{,}29\ \text{A}+(-0{,}35\ \text{A})=0{,}94\ \text{A}.

Nilainya cocok dengan amperemeter virtual. Tanda negatif harus tetap disertakan dalam penjumlahan karena tanda itulah yang membawa informasi arah.

Simulasi menghitung tegangan Titik A dengan:

V_A=\frac{\frac{V_1}{R_1}+\frac{V_2}{R_2}}{\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}}.

Kemudian arus setiap cabang diperoleh dari:

I_1=\frac{V_1-V_A}{R_1},\qquad I_2=\frac{V_2-V_A}{R_2},\qquad I_3=\frac{V_A}{R_3}.

Langkah 3 — Balik arah arus dengan menaikkan Tegangan V2

Geser Tegangan $V_2$ dari $8\ \text{V}$ ke $16\ \text{V}$ . Selama penggeser bergerak, perhatikan $I_2$ : nilainya melewati nol, warna biru hilang, kemudian berubah menjadi oranye.

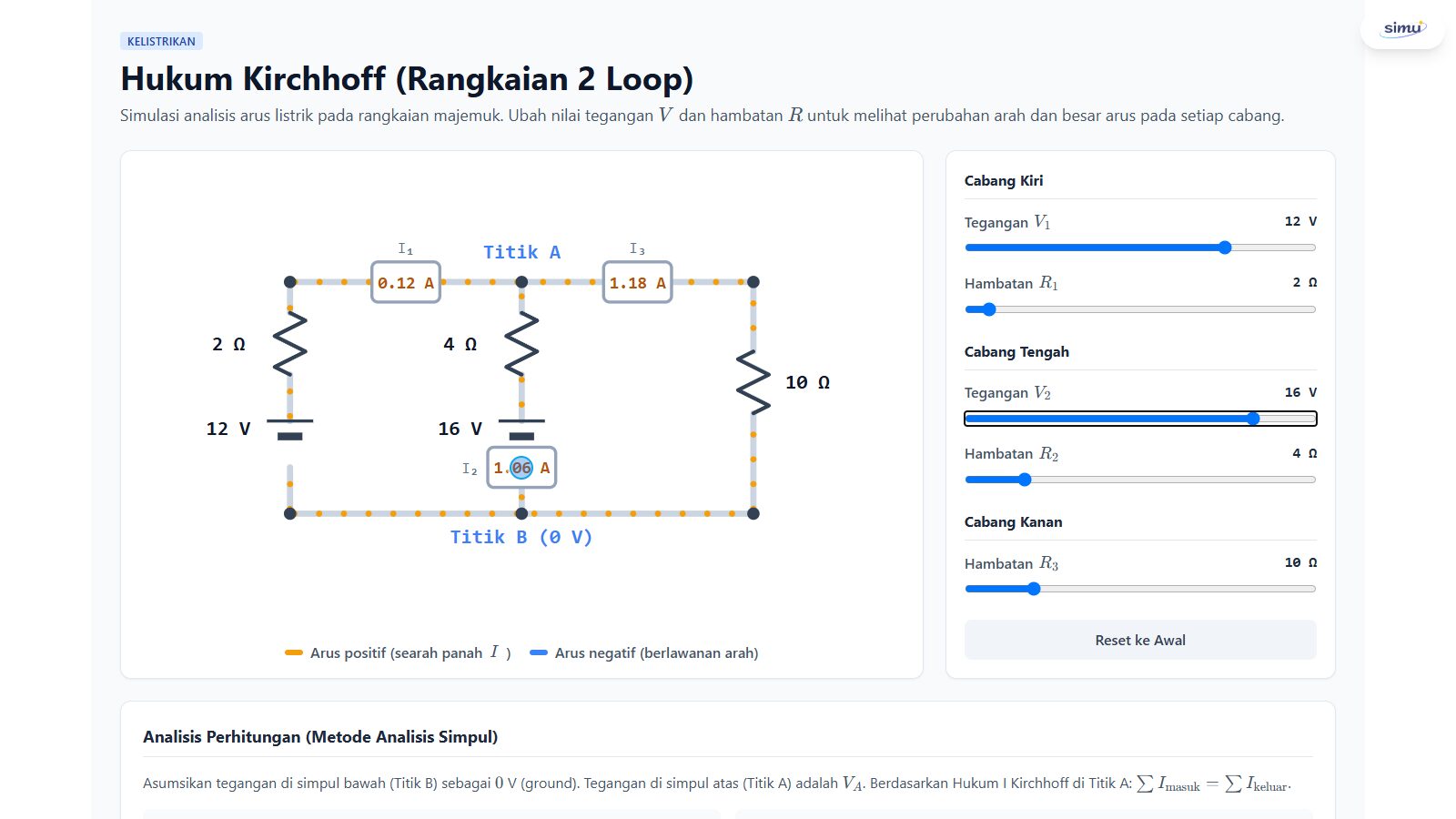

Semua arus menjadi positif setelah Tegangan V2 dinaikkan menjadi 16 volt — Ketika $V_2=16\ \text{V}$ , ketiga arus bernilai positif.

Pada $V_2=16\ \text{V}$ , hasilnya menjadi:

V_A=11{,}76\ \text{V},

I_1=0{,}12\ \text{A},\quad I_2=1{,}06\ \text{A},\quad I_3=1{,}18\ \text{A}.

Sumber di cabang tengah kini cukup kuat untuk mendorong arus searah dengan panah asumsi. Sekali lagi, Hukum I Kirchhoff tetap terpenuhi:

0{,}12\ \text{A}+1{,}06\ \text{A}=1{,}18\ \text{A}.

Langkah 4 — Perkecil Hambatan R3

Dengan $V_2$ tetap $16\ \text{V}$ , turunkan Hambatan $R_3$ dari $10\ \Omega$ ke $2\ \Omega$ . Hasil akhirnya sangat mudah dibaca:

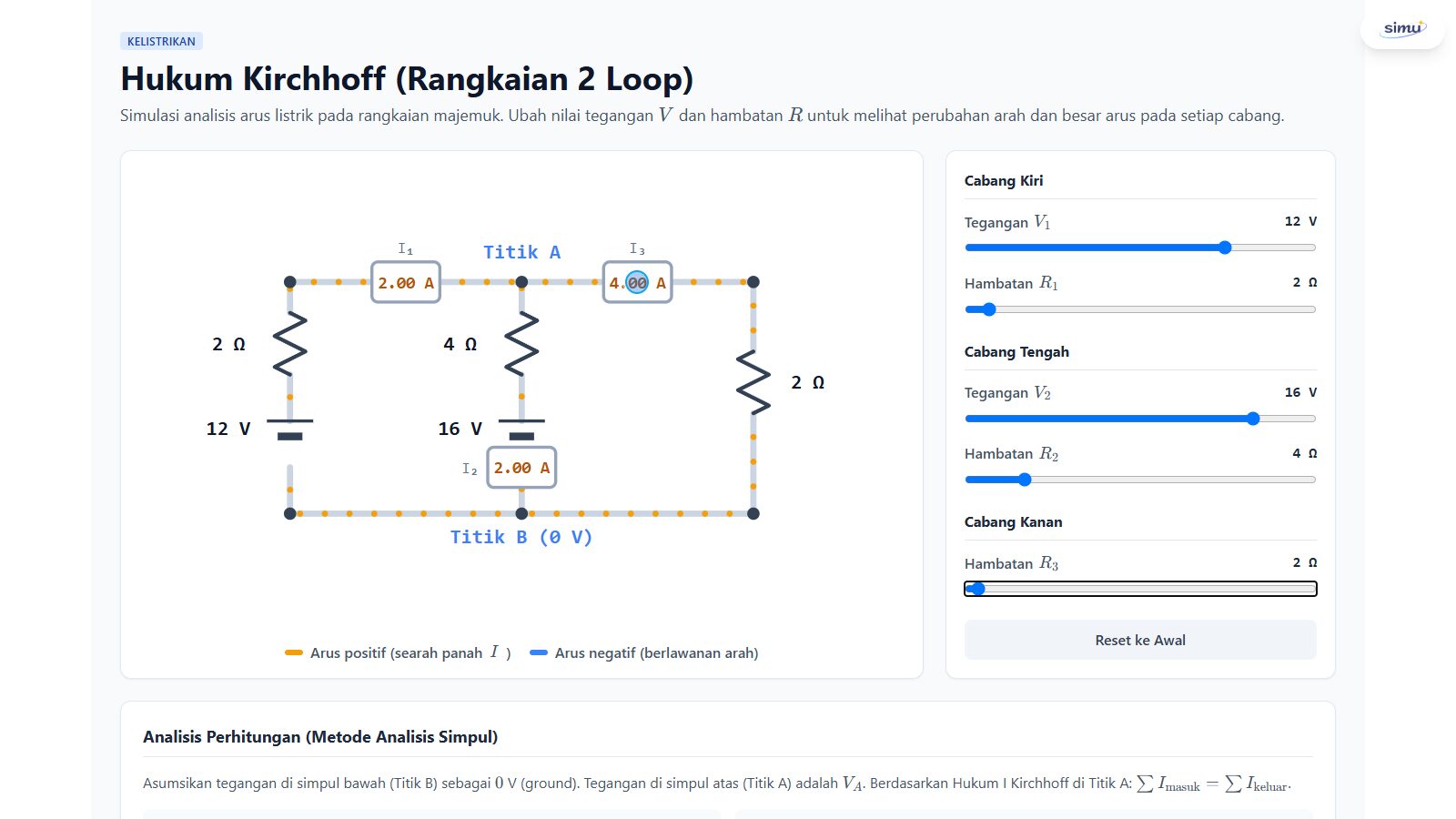

Hambatan R3 dua ohm menghasilkan I1 dua ampere, I2 dua ampere, dan I3 empat ampere — Pada $R_3=2\ \Omega$ , dua arus masuk masing-masing $2\ \text{A}$ bergabung menjadi $4\ \text{A}$ .

V_A=8{,}00\ \text{V},

I_1=2{,}00\ \text{A},\quad I_2=2{,}00\ \text{A},\quad I_3=4{,}00\ \text{A}.

Cabang kanan kini memberikan hambatan yang lebih kecil terhadap arus keluar. Dua arus masuk, masing-masing $2\ \text{A}$ , bergabung menjadi $4\ \text{A}$ . Ini merupakan keadaan yang bagus untuk memperkenalkan makna fisik persamaan $I_1+I_2=I_3$ sebelum memakai angka yang lebih rumit.

Langkah 5 — Naikkan Hambatan R1

Sekarang naikkan Hambatan $R_1$ dari $2\ \Omega$ ke $8\ \Omega$ .

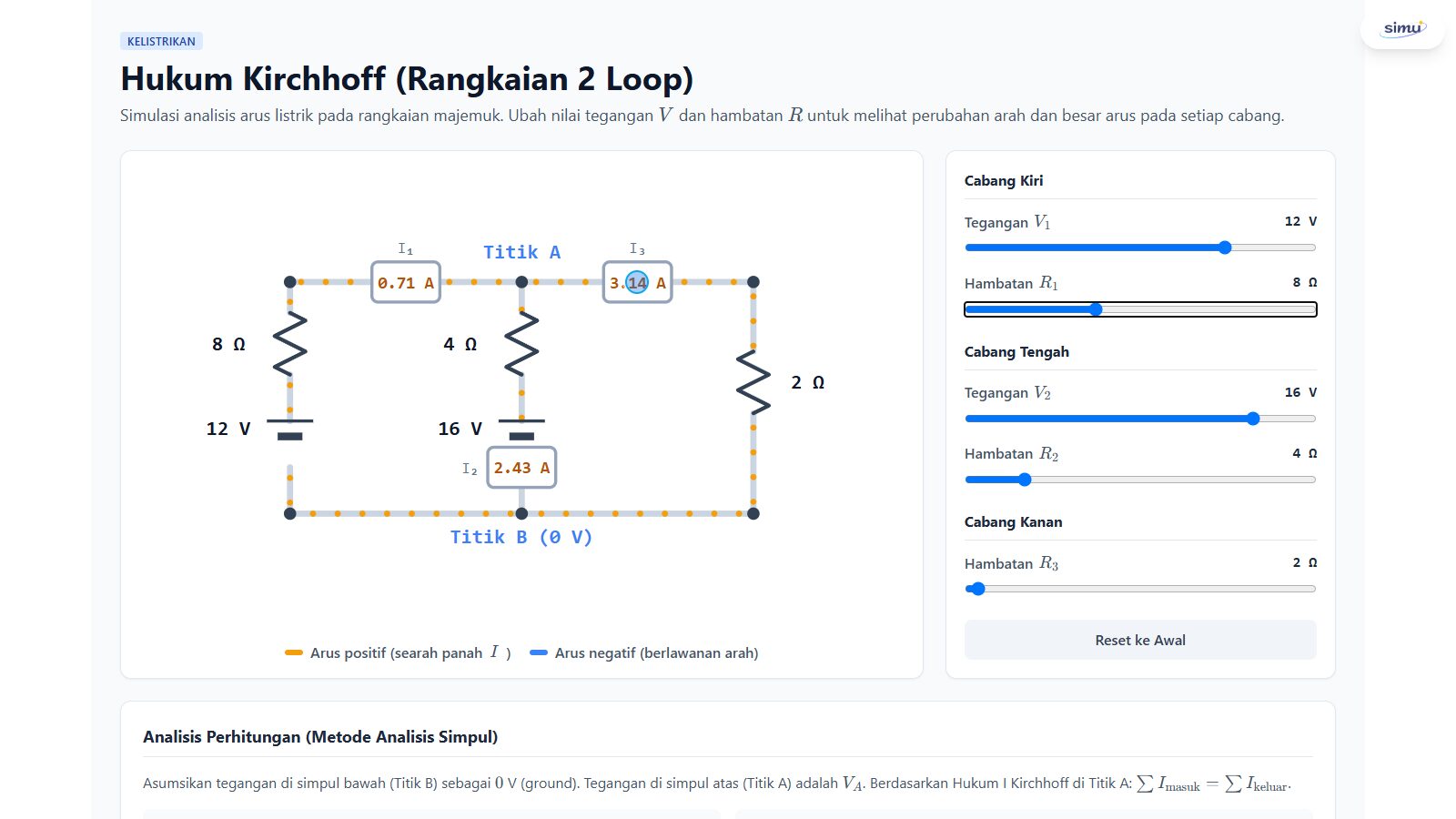

Arus I1 mengecil setelah Hambatan R1 dinaikkan menjadi delapan ohm — Ketika $R_1$ dinaikkan menjadi $8\ \Omega$ , $I_1$ mengecil menjadi sekitar $0{,}71\ \text{A}$ .

Arus $I_1$ turun dari $2{,}00\ \text{A}$ menjadi sekitar $0{,}71\ \text{A}$ . Namun perubahan tidak berhenti pada cabang kiri. Karena ketiga cabang berbagi simpul yang sama, $V_A$ , $I_2$ , dan $I_3$ juga dihitung ulang:

V_A=6{,}29\ \text{V},

I_1=0{,}71\ \text{A},\quad I_2=2{,}43\ \text{A},\quad I_3=3{,}14\ \text{A}.

Inilah nilai penting simulasi rangkaian majemuk: satu penggeser tidak hanya mengubah satu angka. Seluruh rangkaian mencapai keadaan baru secara bersamaan.

Konsep yang dibangun

Arus negatif bukan arus yang salah. Tandanya menunjukkan bahwa arah sebenarnya berlawanan dengan arah asumsi.
Jumlah arus pada simpul tetap memenuhi Hukum I Kirchhoff, bahkan ketika salah satu arus bernilai negatif.
Tegangan simpul menghubungkan semua cabang. Mengubah satu tegangan atau hambatan dapat mengubah seluruh nilai arus.
Hambatan yang lebih besar cenderung memperkecil arus pada cabangnya, tetapi pada rangkaian majemuk hasil akhirnya juga dipengaruhi cabang lain.

Ide pemakaian di kelas

Prediksi arah: sebelum menggeser $V_2$ , minta murid menebak kapan $I_2$ berubah dari biru menjadi oranye.
Audit Hukum Kirchhoff: pilih beberapa kombinasi nilai, lalu minta murid memeriksa $I_1+I_2=I_3$ dengan angka pada layar.
Ubah satu variabel: pertahankan empat penggeser, ubah satu penggeser saja, dan catat besaran mana yang ikut berubah.
Mulai dari hasil bulat: gunakan $V_1=12\ \text{V}$ , $R_1=2\ \Omega$ , $V_2=16\ \text{V}$ , $R_2=4\ \Omega$ , dan $R_3=2\ \Omega$ untuk memperoleh $2+2=4\ \text{A}$ sebelum beralih ke bilangan desimal.
Bandingkan asumsi: gambar ulang panah $I_2$ ke arah sebaliknya, lalu diskusikan mengapa besar arus tetap sama tetapi tandanya berubah.

Coba sekarang

Buka Simulasi Hukum Kirchhoff (Rangkaian 2 Loop), ubah satu besaran, buat prediksi, lalu cocokkan dengan warna aliran, amperemeter, dan langkah perhitungannya. Gunakan Reset ke Awal kapan saja untuk kembali ke nilai bawaan dan mengulang percobaan.
