Cara Menggunakan Simulasi Pembiasan Cahaya, Prisma, dan Lensa: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda memasukkan sedotan plastik ke dalam segelas air bening, lalu terkejut melihat sedotan tersebut tampak patah dan bergeser tepat di permukaan air? Atau pernahkah Anda bertanya-tanya, bagaimana seutas kabel kaca tipis bernama serat optik (fiber optic) mampu membawa sinyal internet berkecepatan tinggi melintasi dasar samudera tanpa ada secercah pun cahaya yang bocor ke luar?

Kedua fenomena tersebut berakar pada satu prinsip fisika gelombang yang sama: pembiasan cahaya (refraction) dan pemantulan internal total (total internal reflection).

Cahaya merambat dengan kecepatan berbeda di setiap medium. Ketika seberkas cahaya melintasi perbatasan antara dua medium dengan kerapatan optik yang berlainan, arah rambatnya akan membelok mengikuti aturan matematis ketat yang dirumuskan oleh Willebrord Snellius pada abad ke-17. Namun pembiasan bukan hanya tentang membelokkan satu berkas sinar; pembiasan juga mampu menguraikan cahaya putih matahari menjadi pelangi spektakuler melalui prisma kaca, serta memfokuskan bayangan pada retina mata kita melalui lensa.

Melalui Simulasi Pembiasan Cahaya, Prisma, dan Lensa, murid dan guru dapat bereksplorasi di atas laboratorium optik interaktif 3-in-1: menguji hukum Snell dan sudut kritis, mengamati dispersi warna pelangi pada prisma, hingga membedah pembentukan bayangan tiga sinar utama pada lensa tipis.

---

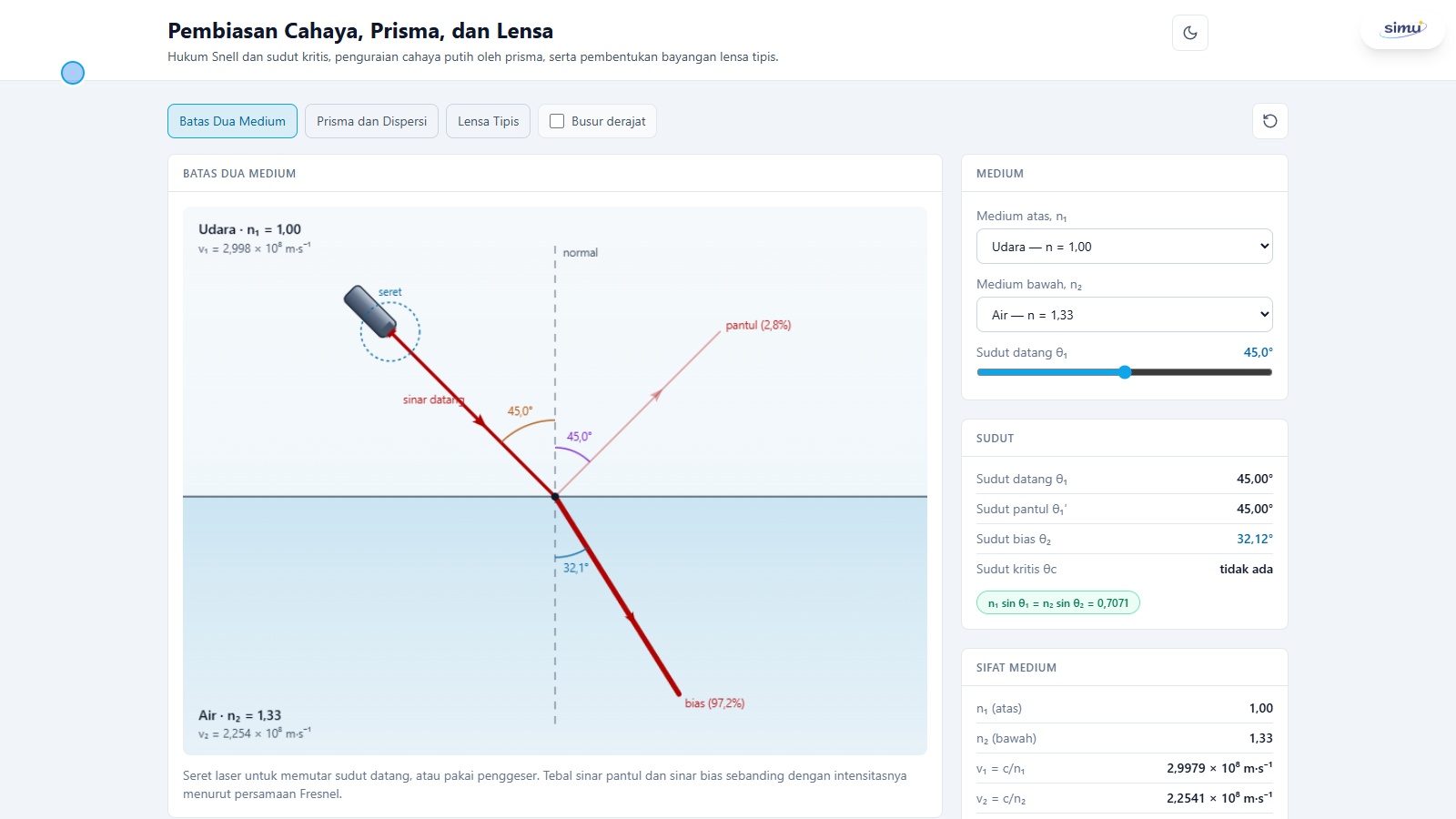

Mengenal Layar Simulasi

Saat pertama kali membuka Simulasi Pembiasan Cahaya, Prisma, dan Lensa, antarmuka menyajikan tiga papan percobaan utama yang dapat dipilih melalui tombol di bagian atas:

Tiga Papan Percobaan Utama

1. Papan Batas Dua Medium (Mode A):
   • Kanvas Optik Interaktif: Menampilkan sumber laser fleksibel, garis batas horizontal antara medium atas dan bawah, garis normal putus-putus, sudut datang $\theta_1$, sudut pantul $\theta_1’$, serta sudut bias $\theta_2$.
   • Penyesuaian Ketebalan Sinar Sesuai Energi: Tebal dan terang garis sinar di kanvas tidak sembarangan, melainkan dihitung otomatis berdasarkan persamaan Fresnel (persentase intensitas pantul $R$ dan bias $T$).
   • Panel Medium: Dropdown pemilihan medium atas ($n_1$) dan bawah ($n_2$) mulai dari Udara ($n = 1{,}00$), Air ($n = 1{,}33$), Gliserin ($n = 1{,}47$), Kaca ($n = 1{,}52$), Intan ($n = 2{,}42$), hingga mode Atur Sendiri.
   • Slider Sudut Datang $\theta_1$: Mengatur kemiringan laser dari $0^\circ$ (tegak lurus normal) hingga $90^\circ$.
   • Pemberitahuan Sudut Kritis & TIR: Menampilkan lencana kalkulasi seketika apakah cahaya menembus atau mengalami pemantulan internal total.
2. Papan Prisma dan Dispersi (Mode B):
   • Penguraian Cahaya Polikromatik: Menembakkan berkas cahaya putih ke sisi prisma segitiga kaca kron, yang kemudian diuraikan menjadi $13$ pita spektrum warna dari ungu ($400\ \text{nm}$) hingga merah ($700\ \text{nm}$).
   • Perhitungan Indeks Bias Cauchy: Nilai indeks bias tiap warna dihitung analitik menggunakan formula dispersi Cauchy:
     $$n(\lambda) = A + \frac{B}{\lambda^2}$$
   • Slider Kontrol: Pengatur sudut datang sinar $\theta_1$ ($5^\circ$–$85^\circ$) dan sudut puncak prisma $\alpha$ ($20^\circ$–$80^\circ$).
   • Tabel Spektrum & Deviasi Minimum: Membaca sudut deviasi tiap warna, selisih dispersi sudut ($\Delta D$), dan deviasi minimum $D_{\min}$ pada panjang gelombang acuan garis natrium ($589\ \text{nm}$).
3. Papan Lensa Tipis (Mode C):
   • Optika Geometri Sumbu Utama: Menampilkan lensa tipis di tengah kanvas, titik fokus aktif di kedua sisi ($F$ dan $2F$), panah benda hijau ($s$), dan panah bayangan ($s’$).
   • Tiga Sinar Istimewa: Sinar sejajar sumbu dibiaskan ke fokus, sinar melalui pusat optik diteruskan lurus, dan sinar melalui fokus dibiaskan sejajar sumbu. Perpanjangan sinar maya digambarkan dengan garis putus-putus.
   • Slider Jarak Fokus ($f$): Mengatur nilai fokus dari $-30\ \text{cm}$ (lensa cekung divergen) hingga $+30\ \text{cm}$ (lensa cembung konvergen).
   • Slider Jarak Benda ($s$): Menggeser posisi benda dari $2\ \text{cm}$ hingga $50\ \text{cm}$.
   • Lencana Sifat Bayangan Otomatis: Membaca langsung apakah bayangan bersifat Nyata/Maya, Tegak/Terbalik, dan Diperbesar/Diperkecil/Sama besar.

---

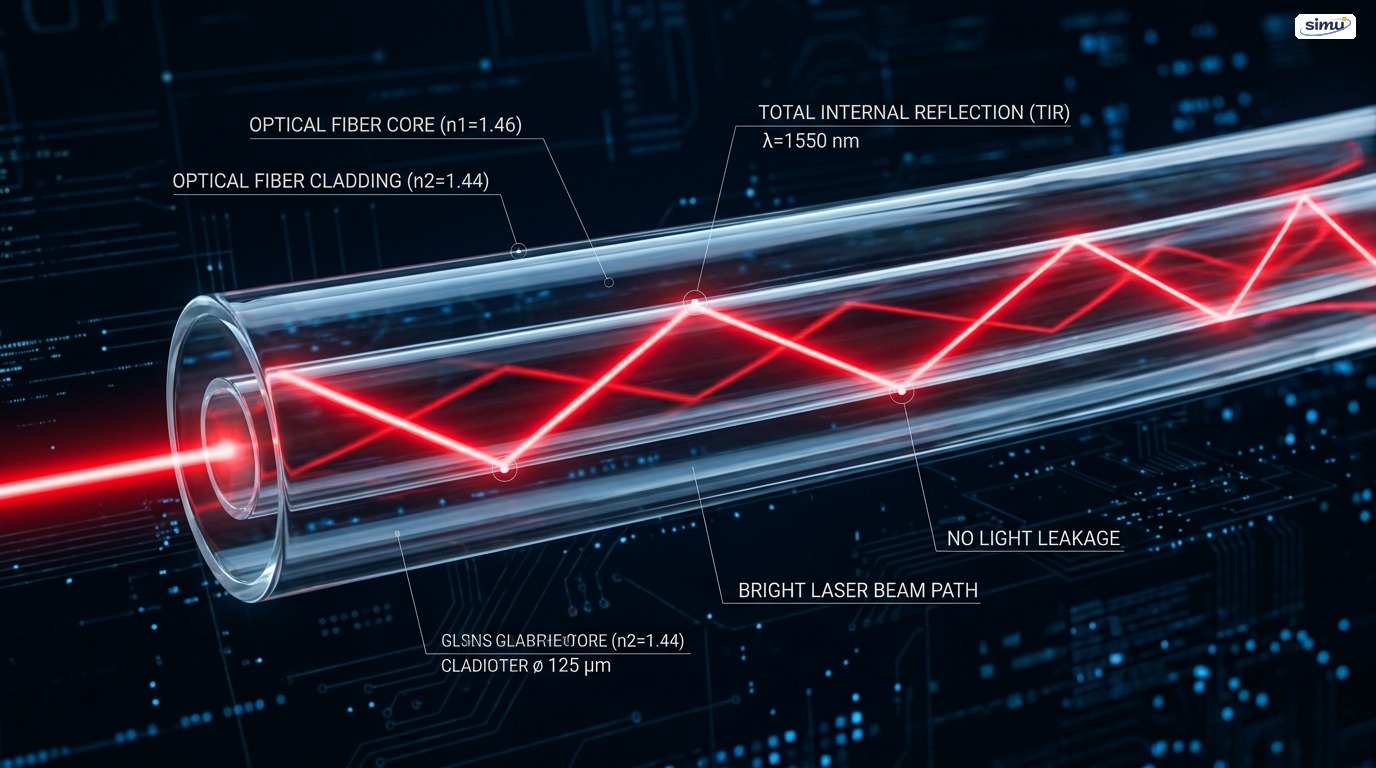

Fenomena Nyata: Mengapa Sinyal Internet Mengalir di Dalam Serat Optik Tanpa Bocor?

Sebelum masuk ke eksperimen rumus, mari kita renungkan keajaiban teknologi modern: kabel serat optik.

Kabel serat optik terdiri dari inti kaca murni (core) dengan indeks bias tinggi ($n_1 \approx 1{,}46$) yang diselimuti lapisan pelindung (cladding) dengan indeks bias lebih rendah ($n_2 \approx 1{,}44$).

Ketika pulsa laser ditembakkan ke dalam inti kabel dengan sudut datang yang melebihi sudut kritis ($\theta_1 > \theta_c$), hukum Snell tidak lagi menghasilkan sinar bias ke luar. Seluruh energi cahaya dipantulkan $100\%$ kembali ke dalam inti kabel secara berulang-ulang (zig-zag). Fenomena pemantulan internal total inilah yang memungkinkan data digital berkapasitas terabita meluncur ribuan kilometer melintasi benua tanpa kehilangan intensitas yang berarti.

---

Langkah demi Langkah Eksperimen di Simulasi

Berikut adalah tiga eksperimen terpandu yang dapat dijalankan guru di kelas atau murid secara mandiri:

Eksperimen 1: Membuktikan Hukum Snellius & Menemukan Sudut Kritis Intan

1. Buka tab Batas Dua Medium.
2. Kondisi A (Cahaya Masuk ke Medium Lebih Rapat):
   • Pilih Medium Atas: Udara ($n_1 = 1{,}00$).
   • Pilih Medium Bawah: Air ($n_2 = 1{,}33$).
   • Atur sudut datang $\theta_1 = 45{,}0^\circ$.
   • Amati sudut bias di kalkulator:
     $$n_1 \sin\theta_1 = n_2 \sin\theta_2$$
     $$1{,}00 \times \sin 45^\circ = 1{,}33 \times \sin\theta_2$$
     $$\sin\theta_2 = \frac{0{,}7071}{1{,}33} = 0{,}5317 \implies \theta_2 \approx 32{,}12^\circ$$
   • Kesimpulan 1: Sinar membias mendekati garis normal ($\theta_2 < \theta_1$) karena cahaya melambat saat memasuki medium yang lebih rapat ($v_2 < v_1$).

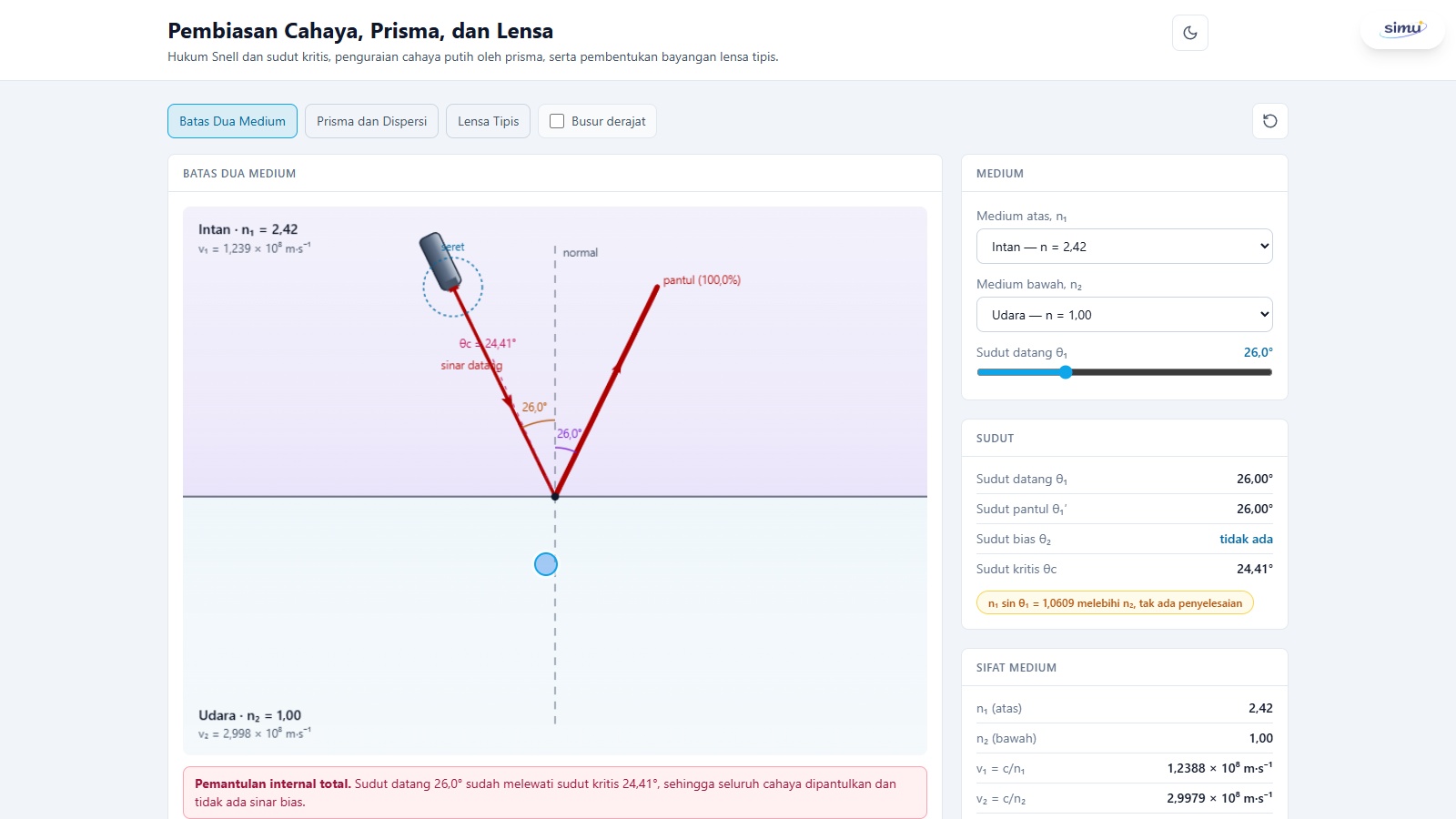

3. Kondisi B (Menemukan Sudut Kritis Intan ke Udara):
   • Balik posisi medium: Ubah Medium Atas menjadi Intan ($n_1 = 2{,}42$) dan Medium Bawah menjadi Udara ($n_2 = 1{,}00$).
   • Pada sudut datang $\theta_1 = 10^\circ$, sinar bias menjauhi normal terlihat jelas di udara ($\theta_2 \approx 24{,}8^\circ$).
   • Perlahan geser slider sudut datang ke angka $24{,}4^\circ$. Perhatikan sinar bias merah merunduk hingga sejajar batas medium ($\theta_2 \approx 90^\circ$).
   • Begitu sudut datang digeser ke $25{,}0^\circ$, sinar bias seketika lenyap total, dan kanvas menampilkan peringatan merah: Pemantulan Internal Total.
   • Perhitungan teoritis sudut kritis:
     $$\theta_c = \arcsin\left(\frac{n_2}{n_1}\right) = \arcsin\left(\frac{1{,}00}{2{,}42}\right) = \arcsin(0{,}4132) = 24{,}41^\circ$$
   • Kesimpulan 2: Sudut kritis intan sangat kecil ($24{,}4^\circ$), sehingga hampir seluruh cahaya yang masuk ke dalam intan akan terperangkap dan dipantulkan berkali-kali di dalam faset-fasetnya sebelum keluar. Inilah rahasia mengapa intan berkilau jauh lebih cemerlang dibanding kaca biasa!

---

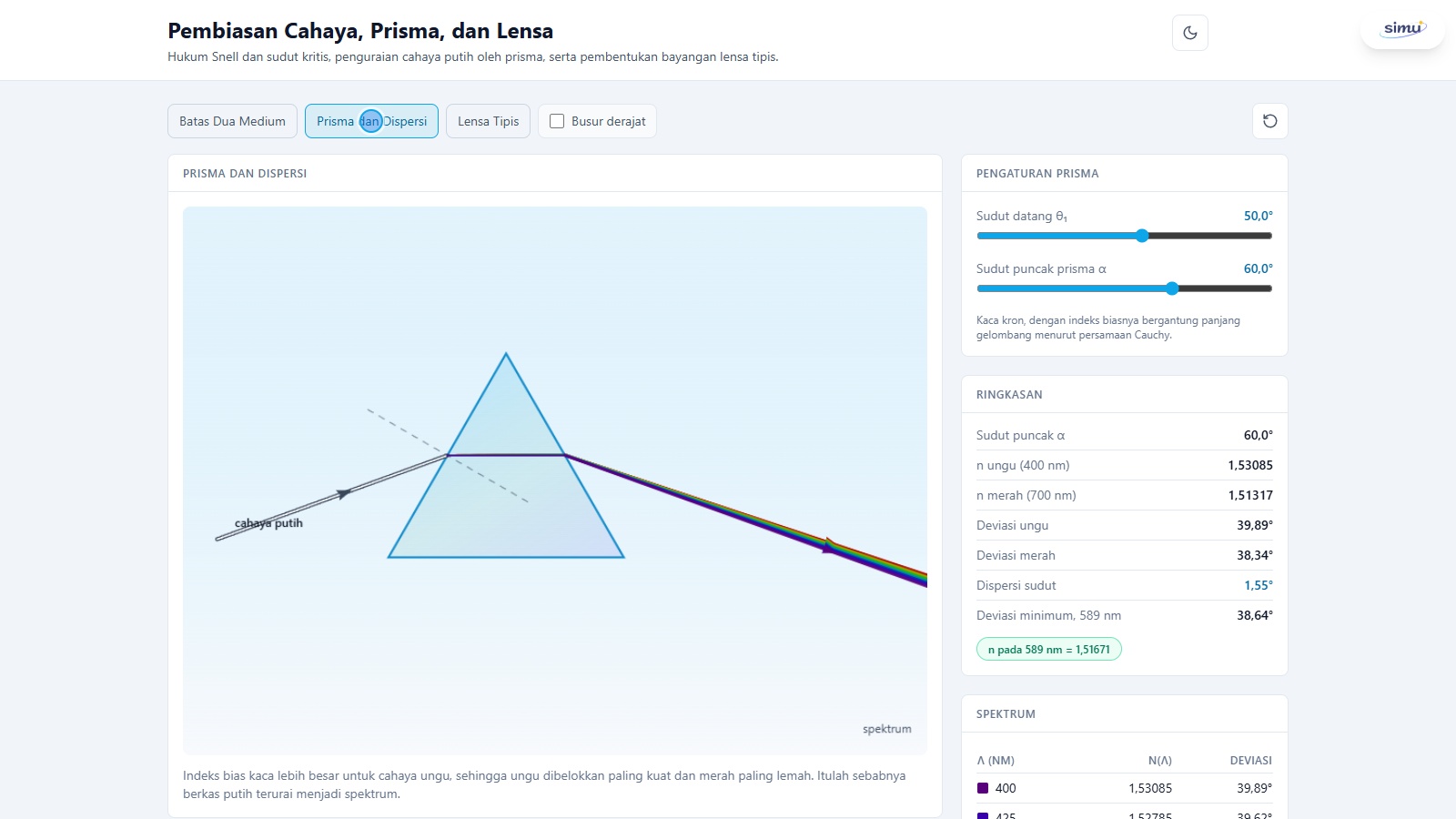

Eksperimen 2: Menguraikan Cahaya Putih pada Prisma & Mengukur Dispersi

1. Beralih ke tab Prisma dan Dispersi.
2. Biarkan parameter pada nilai default: Sudut datang $\theta_1 = 50{,}0^\circ$ dan sudut puncak prisma $\alpha = 60{,}0^\circ$.
3. Perhatikan kanvas: berkas putih tunggal memasuki sisi kiri prisma, terbelokkan di dalam kaca, lalu keluar di sisi kanan terurai menjadi kipas spektrum warna pelangi.
4. Buka tabel spektrum di panel kanan dan bandingkan dua ujung spektrum:
   • Cahaya Ungu ($\lambda = 400\ \text{nm}$): Mengalami indeks bias $n = 1{,}53085$ dan sudut deviasi $D_{\text{ungu}} = 39{,}89^\circ$.
   • Cahaya Merah ($\lambda = 700\ \text{nm}$): Mengalami indeks bias $n = 1{,}51317$ dan sudut deviasi $D_{\text{merah}} = 38{,}35^\circ$.
5. Hitung lebar dispersi sudutnya:
   $$\Delta D = D_{\text{ungu}} - D_{\text{merah}} = 39{,}89^\circ - 38{,}35^\circ = 1{,}54^\circ$$
6. Kesimpulan: Panjang gelombang pendek (ungu) mengalami hambatan optik lebih besar di dalam medium kaca sehingga dibelokkan paling tajam, sedangkan panjang gelombang panjang (merah) dibelokkan paling landai.

---

Eksperimen 3: Menyelidiki Sifat Bayangan Lensa Cembung & Rahasia Kaca Pembesar (Lup)

1. Beralih ke tab Lensa Tipis.
2. Atur jarak fokus $f = +10\ \text{cm}$ (lensa cembung).
3. Kasus A (Benda di Ruang II, antara $f$ dan $2f$):
   • Geser jarak benda ke $s = 15{,}0\ \text{cm}$.
   • Tiga sinar istimewa berpotongan di seberang kanan lensa membentuk bayangan panah jingga di $s’ = +30{,}0\ \text{cm}$.
   • Perbesaran: $M = -\frac{30}{15} = -2{,}00\times$.
   • Sifat bayangan: Nyata, Terbalik, Diperbesar (prinsip kerja proyektor bioskop).

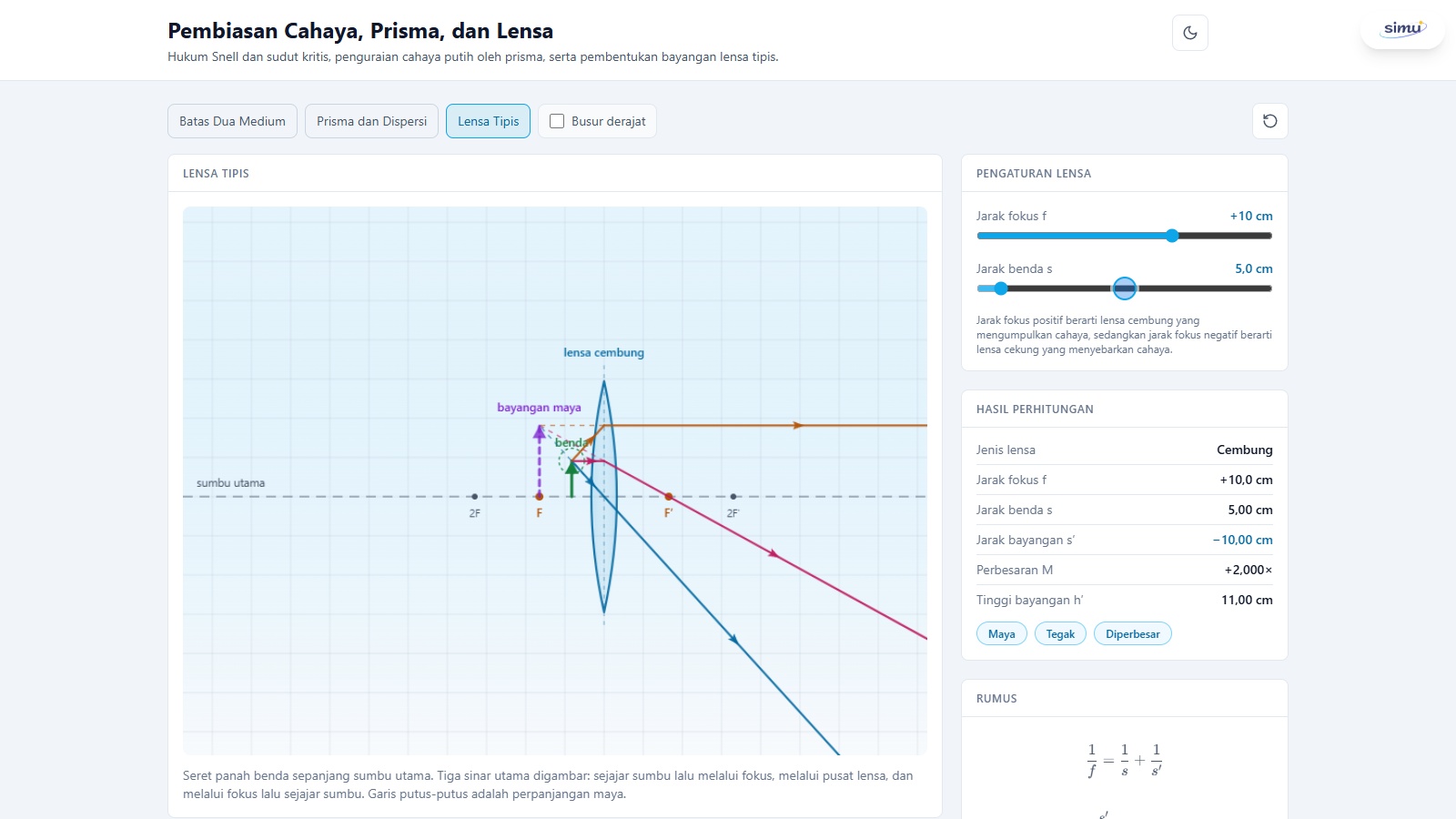

4. Kasus B (Benda di Ruang I, di dalam fokus $s < f$):
   • Geser jarak benda mendekat ke lensa pada $s = 5{,}0\ \text{cm}$.
   • Perhatikan bahwa sinar-sinar bias di sebelah kanan kini menyebar (divergen) dan tidak pernah berpotongan di ruang nyata.
   • Namun, perpanjangan garis putus-putus ke arah belakang bertemu di sisi kiri lensa membentuk bayangan panah ungu di $s’ = -10{,}0\ \text{cm}$.
   • Perbesaran: $M = -\frac{-10}{5} = +2{,}00\times$.
   • Sifat bayangan: Maya, Tegak, Diperbesar.
   • Kesimpulan: Inilah prinsip kerja kaca pembesar (lup). Agar mata dapat melihat huruf yang diperbesar dalam posisi tegak, benda harus diletakkan di antara lensa dan titik fokusnya ($s < f$).

---

Konsep yang Dibangun

Tabel berikut merangkum konsep kunci yang ditanamkan melalui simulasi beserta miskonsepsi umum yang kerap dialami siswa:

Konsep Kunci	Pemahaman yang Benar	Miskonsepsi Siswa yang Diluruskan
Arah Pembiasan	Cahaya yang memasuki medium lebih rapat ($n_2 > n_1$) membias mendekati garis normal karena kelajuan gelombang menurun ($v_2 < v_1$).	Sering mengira cahaya selalu merambat lurus tanpa terpengaruh medium, atau terbalik membedakan mendekati vs menjauhi normal.
Pemantulan Internal Total	Hanya dapat terjadi jika cahaya merambat dari medium lebih rapat ke medium lebih renggang ($n_1 > n_2$) dengan sudut datang melebihi sudut kritis ($\theta_1 > \theta_c$).	Mengira pemantulan total bisa terjadi dari udara menuju air atau kaca.
Dispersi Prisma	Cahaya ungu berfrekuensi lebih tinggi berinteraksi lebih kuat dengan elektron kaca sehingga indeks biasnya lebih besar ($n_{\text{ungu}} > n_{\text{merah}}$) dan terbelokkan paling jauh.	Mengira semua warna cahaya merambat dengan kecepatan yang sama persis di dalam kaca.
Bayangan Nyata vs Maya	Bayangan nyata terbentuk dari perpotongan langsung sinar cahaya fisik (dapat ditangkap layar). Bayangan maya terbentuk dari perpanjangan garis khayal penglihatan (tidak dapat ditangkap layar fisik).	Mengira bayangan maya adalah bayangan palsu yang tidak bisa dilihat oleh mata manusia.

---

Pemetaan Kurikulum Merdeka

Simulasi dan modul interaktif ini dirancang selaras dengan Capaian Pembelajaran (CP) Kurikulum Merdeka (berdasarkan Keputusan Kepala BSKAP Kemendikbudristek No. 032/H/KR/2024):

1. Jenjang SMP/MTs — Fase D (Kelas VIII)

• Mata Pelajaran: Ilmu Pengetahuan Alam (IPA)
• Elemen: Pemahaman IPA (Gelombang, Bunyi, dan Cahaya)
• Bab Terkait: Manfaat Gelombang dan Cahaya bagi Manusia / Cahaya dan Alat Optik
• Capaian Pembelajaran: Peserta didik mampu menganalisis sifat-sifat cahaya (pemantulan dan pembiasan) serta penerapannya dalam pembentukan bayangan pada cermin dan lensa, serta memahami prinsip kerja alat optik sederhana dalam kehidupan sehari-hari.
• Peran Simulasi di Modul Ajar:
  • Mengonfirmasi fenomena pembiasan secara visual pada Papan Batas Dua Medium: membuktikan bahwa cahaya membias mendekati normal saat melambat memasuki medium yang lebih rapat optik.
  • Menguji prinsip kerja alat optik kaca pembesar (lup) pada Papan Lensa Tipis: membuktikan secara visual bahwa bayangan maya, tegak, dan diperbesar hanya terbentuk ketika benda ditempatkan di antara lensa dan titik fokus ($s < f$).

2. Jenjang SMA/MA — Fase F (Kelas XI)

• Mata Pelajaran: Fisika
• Elemen: Pemahaman Fisika (Gelombang dan Optika Geometri)
• Bab Terkait: Gelombang Cahaya / Optika Fisis dan Geometri
• Capaian Pembelajaran: Peserta didik mampu menerapkan hukum Snellius secara analitis dan matematis pada batas dua medium; menganalisis syarat terjadinya pemantulan internal total (total internal reflection) beserta penerapannya dalam teknologi transmisi data (serat optik); menganalisis dispersi cahaya polikromatik pada prisma segitiga berdasarkan ketergantungan indeks bias terhadap panjang gelombang (persamaan Cauchy); serta memformulasikan pembentukan bayangan lensa tipis ($\frac{1}{f} = \frac{1}{s} + \frac{1}{s’}$ dan $M = -\frac{s’}{s}$).
• Peran Simulasi di Modul Ajar:
  • Eksperimen kuantitatif pembuktian sudut kritis $\theta_c = \arcsin\left(\frac{n_2}{n_1}\right)$ dan pengamatan transisi energi Fresnel (hilangnya sinar bias dan penguatan sinar pantul 100%).
  • Pengukuran dispersi sudut $\Delta D = D_{\text{ungu}} - D_{\text{merah}}$ pada prisma kaca kron dan penentuan sudut deviasi minimum $D_{\min}$ pada panjang gelombang acuan garis natrium ($589\ \text{nm}$).
  • Pengganti praktikum optika geometri lensa tipis di laboratorium sekolah tanpa hambatan keterbatasan alat atau risiko kerusakan komponen optik kaca yang rapuh.

---

Ide Penerapan Pembelajaran di Kelas

1. Prediksi Awal (Apersepsi Fenomena Pensil Patah): Tampilkan gelas berisi air dan pensil di depan kelas. Minta siswa membuat diagram lintasan sinar sebelum membuka simulasi tab Batas Dua Medium untuk mencocokkan prediksi mereka dengan garis normal simulasi.
2. Tantangan Detektif Sudut Kritis (TIR Challenge): Beri murid misi: “Tentukan sudut datang minimum agar berkas laser tidak bocor ke luar saat diarahkan dari kaca ($n = 1{,}52$) ke air ($n = 1{,}33$).” Murid menghitung $\theta_c = \arcsin\left(\frac{1{,}33}{1{,}52}\right) \approx 60{,}8^\circ$, lalu mengujinya langsung di simulasi.
3. Eksplorasi Mandiri Spektrum Newton: Minta siswa mengubah-ubah sudut puncak prisma $\alpha$ dan mencatat bagaimana perubahan bentuk prisma mempengaruhi lebar spektrum pelangi yang dihasilkan.
4. Laboratorium Virtual Optika Lensa: Siswa menguji hubungan jarak benda $s$ dan jarak bayangan $s’$ untuk mengisi tabel data LKPD, membuktikan rumus Gauss $\frac{1}{f} = \frac{1}{s} + \frac{1}{s’}$, serta mengamati kapan bayangan beralih dari nyata menjadi maya saat melewati titik fokus $F$.

---

Buka Simulasi

Eksplorasi seluruh eksperimen pembiasan, prisma, dan lensa secara interaktif langsung di peramban Anda melalui tautan resmi:

👉 simu.konsep.com/sim/pembiasan-prisma-dan-lensa
