Cara Menggunakan Simulasi Pompa Air Listrik: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda memperhatikan pompa air listrik di rumah Anda yang terpasang di atas permukaan tanah? Saat saklar dinyalakan, mesin menderu pelan, dan dalam sekejap air bersih mengalir deras dari kedalaman sumur bawah tanah menaiki pipa setinggi belasan meter menuju toren di atap rumah.

Dalam kehidupan sehari-hari, banyak orang beranggapan bahwa pompa air di permukaan bekerja seperti sedotan raksasa yang “menarik” air dengan kekuatan hisap gaib. Padahal, menurut hukum fisika, cairan tidak dapat ditarik begitu saja layaknya seutas tali. Lantas, gaya fisis apa yang sesungguhnya mengangkat air dari dalam bumi? Mengapa pompa permukaan tidak bisa dipasang pada sumur yang sangat dalam melebihi 10 meter? Dan mengapa jika pipa kemasukan sedikit gelembung udara, pompa bisa mengalami “masuk angin” dan berhenti mengalirkan air sama sekali?

Melalui Simulasi Cara Kerja Pompa Air Listrik, guru dan murid dapat membongkar dan mengamati langsung jeroan pompa sentrifugal secara tiga dimensi, membedah gaya sentrifugal pada impeler, menguji fenomena masuk angin, serta menganalisis kurva karakteristik aliran secara interaktif.

---

Mengenal Layar Simulasi

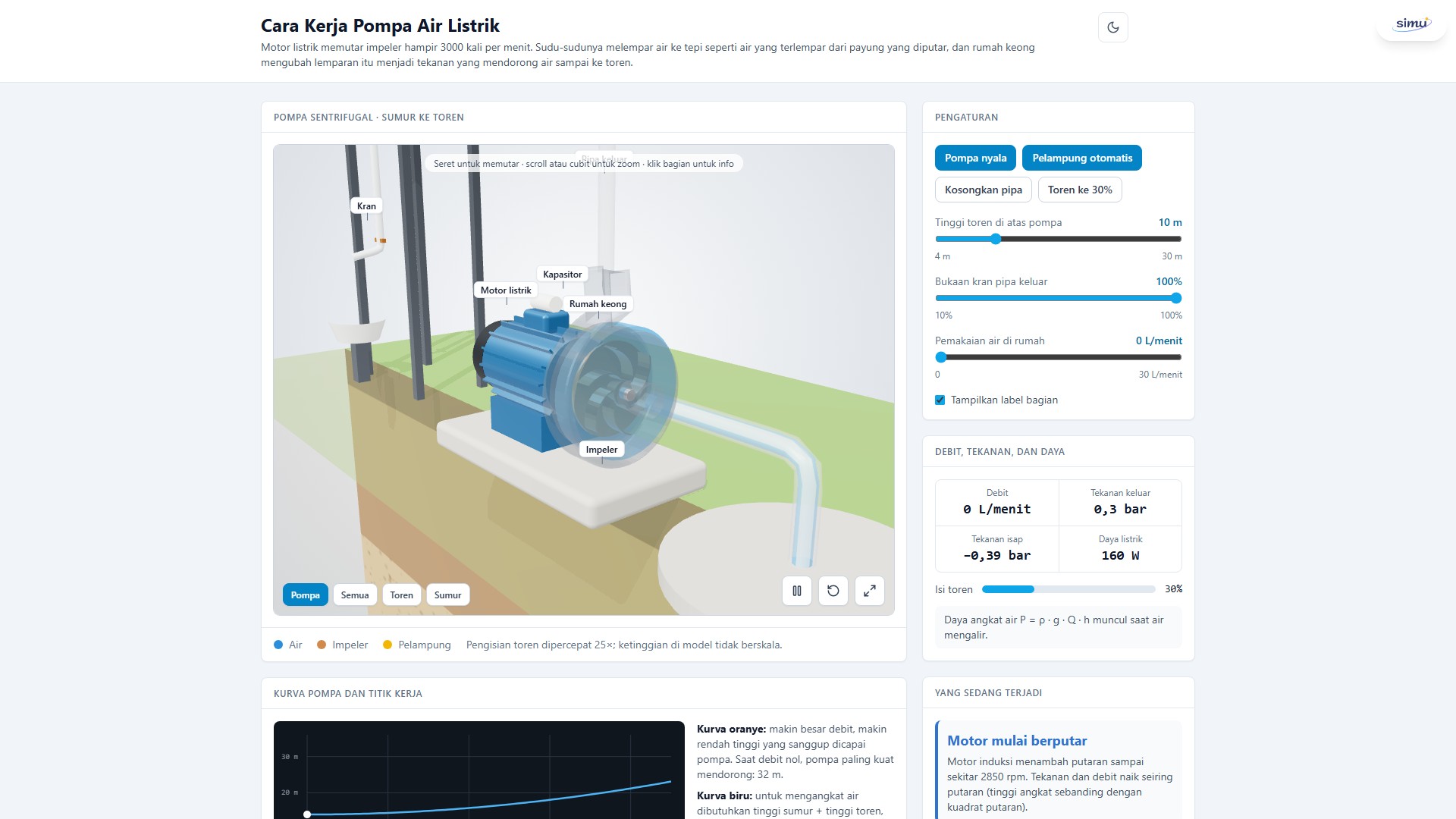

Saat membuka Simulasi Cara Kerja Pompa Air Listrik, antarmuka menyajikan ruang kerja tiga dimensi interaktif yang terhubung langsung dengan panel parameter teknis dan grafik dinamika fluida:

1. Panggung Model 3D Interaktif

Panggung utama menyajikan instalasi air rumah tangga lengkap dari sumur bawah tanah hingga toren di atas menara: – Navigasi Kamera Tiga Dimensi: – Seret mouse (klik kiri) untuk memutar sudut pandang (orbit). – Klik kanan dan geser untuk memindahkan fokus (pan). – Scroll roda mouse atau cubit layar untuk memperbesar (zoom) detail komponen. – Tombol Kamera Sudut Pandang: Tersedia tombol pintas Pompa (tampilan dekat mesin), Semua (seluruh sistem instalasi), Toren (tangki penampung air), dan Sumur (muka air tanah dan katup kaki). – Komponen Mesin yang Dapat Diamati dan Diklik: – Motor Listrik: Motor induksi AC satu fasa dengan sirip pendingin yang berputar pada kecepatan ~2850 rpm. – Kapasitor: Silinder putih di atas kotak terminal yang bertugas menggeser fasa arus listrik agar motor dapat memulai putaran awal. – Impeler: Kipas piringan dengan sudu-sudu melengkung yang melempar air dari pusat ke dinding luar. – Rumah Keong (Volute): Casing spiral transparan yang penampangnya kian membesar menuju pipa keluar. – Seal Mekanis: Cincin perapat poros tahan karat yang mencegah air bertekanan merembes ke ruang motor. – Pipa Isap dan Katup Kaki (Foot Valve): Pipa menuju air tanah yang dilengkapi katup satu arah dan saringan pasir di ujung terbawah. – Toren dan Pelampung Otomatis: Tangki penampung di atas menara dengan saklar bola pelampung yang memutus aliran listrik saat air penuh.

2. Panel Pengaturan (Kanan Atas)

• Tombol Mode Mesin:
  • Pompa nyala / mati: Mengendalikan suplai daya listrik motor.
  • Pelampung otomatis: Mengaktifkan atau mematikan saklar pelampung otomatis toren.
  • Kosongkan pipa / Pancing: Mengosongkan air di pipa isap untuk mensimulasikan kegagalan “masuk angin”, lalu memancing kembali kolom air.
  • Toren ke 30%: Mengatur ulang isi toren untuk memulai siklus pengisian baru.
• Slider Parameter Sistem:
  • Tinggi toren di atas pompa (4 m – 30 m): Mengatur ketinggian elevasi pipa buang.
  • Bukaan kran pipa keluar (10% – 100%): Mensimulasikan hambatan gesek kran air.
  • Pemakaian air di rumah (0 – 30 L/menit): Membuka kran konsumsi air di rumah untuk menurunkan permukaan air toren.
  • Checkbox Label Bagian: Menampilkan label teks petunjuk komponen melayang di panggung 3D.

3. Panel Debit, Tekanan, dan Daya (Kanan Tengah)

• Debit Aliran ($Q$): Laju volume air terpompa dalam satuan liter per menit.
• Tekanan Keluar ($P_{\text{keluar}}$): Tekanan fluida positif di pipa buang dalam satuan bar ($1\text{ bar} \approx 10\text{ meter kolom air}$).
• Tekanan Isap ($P_{\text{isap}}$): Tekanan negatif (vakum parsial) di mata impeler relatif terhadap atmosfer bumi.
• Daya Listrik ($P_{\text{listrik}}$): Konsumsi daya listrik motor dalam satuan Watt.
• Isi Toren dan Efisiensi: Menghitung daya fisis untuk mengangkat massa air ($P = \rho g Q h$) dan membandingkannya dengan daya listrik untuk mendapatkan persentase efisiensi energi.

4. Panel Kurva Pompa dan Titik Kerja (Bawah)

• Grafik Karakteristik Dinamis:
  • Kurva Oranye (Kemampuan Pompa): Menggambarkan tinggi angkat maksimum pompa terhadap debit ($H = 32 - 0{,}02 Q^2$). Makin deras debit, tekanan angkat makin menurun.
  • Kurva Biru (Kebutuhan Sistem): Beban statis ketinggian sumur dan toren ditambah rugi-rugi gesekan pipa ($H = h_{\text{statis}} + k Q^2$).
  • Titik Putih (Titik Kerja Operasi): Titik temu antara kurva kemampuan pompa dan kebutuhan pipa yang menentukan debit nyata saat itu.

---

Fenomena Nyata dan Landasan Fisis

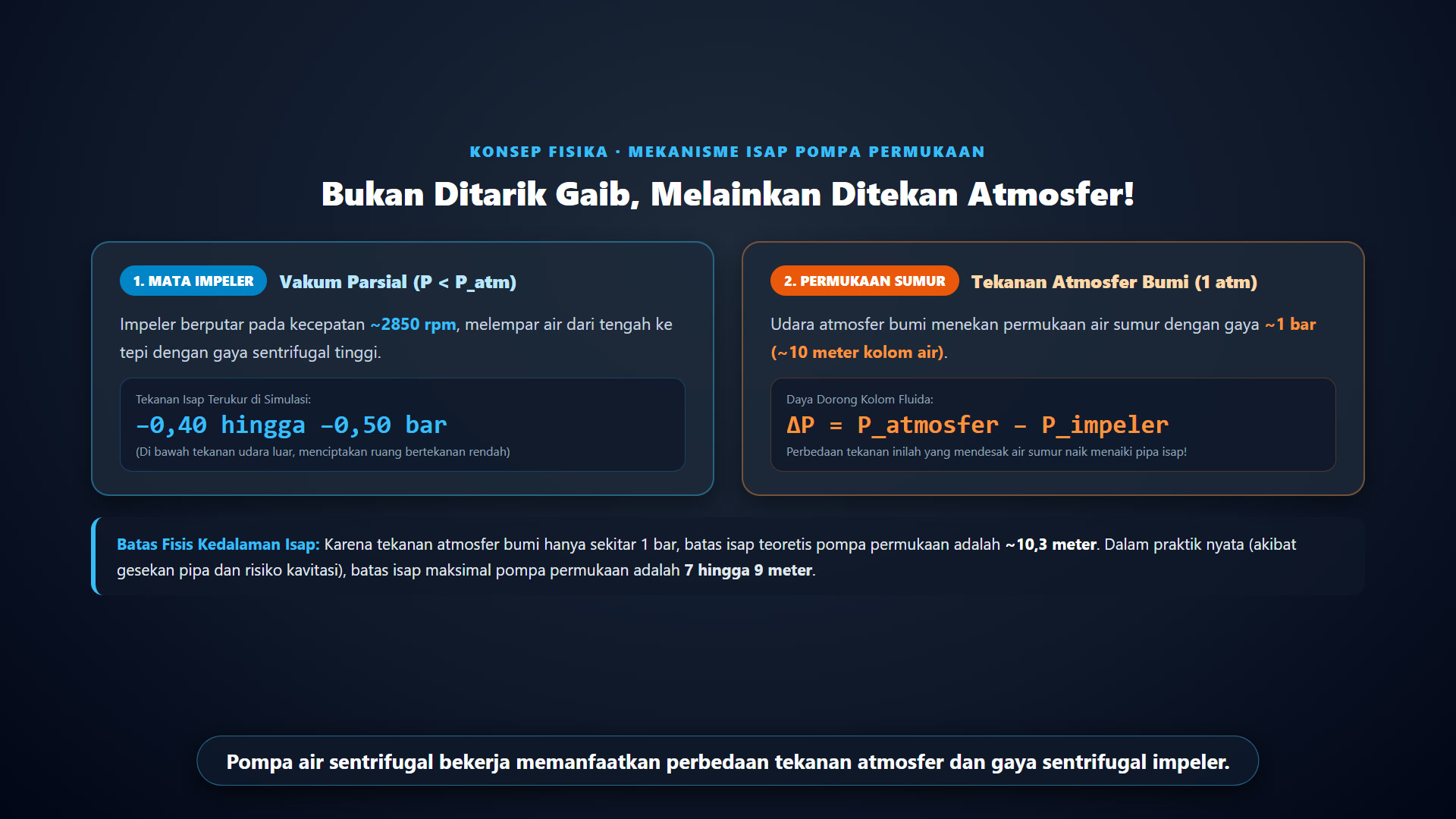

1. Mengapa Air Sumur Bisa Naik? (Peran Tekanan Atmosfer)

Prinsip paling mendasar dari pompa permukaan adalah bahwa pompa tidak “menghisap” air ke atas, melainkan menciptakan ruang bertekanan rendah sehingga tekanan atmosfer bumi yang mendorong air naik.

Ketika impeler berputar kencang, air di dalam rumah pompa terlempar ke tepi luar akibat gaya sentrifugal. Hal ini menyebabkan bagian pusat impeler (disebut mata impeler) mengalami penurunan massa fluida secara drastis, menciptakan tekanan yang jauh lebih rendah daripada tekanan udara luar ($P_{\text{mata}} < P_{\text{atmosfer}}$).

Di sisi lain, permukaan air sumur di bawah tanah bersentuhan langsung dengan udara luar yang memiliki tekanan atmosfer normal:

Perbedaan tekanan ($\Delta P = P_0 - P_{\text{mata}}$) inilah yang mendorong air tanah merangsek naik menaiki pipa isap menuju pompa, persis seperti air minum yang terdorong masuk ke mulut saat kita menurunkan tekanan di dalam sedotan.

2. Mengapa Ada Batas Kedalaman Isap Maksimal ~10 Meter?

Konsep tekanan atmosfer ini sekaligus memecahkan misteri mengapa pompa air permukaan jenis apa pun tidak akan pernah bisa menyedot air dari sumur berkedalaman 15 atau 20 meter.

Tekanan atmosfer bumi ($101.300\text{ Pa}$) setara dengan tekanan hidrostatis kolom air setinggi:

Artinya, bahkan jika pompa mampu menciptakan vakum mutlak sempurna ($0\text{ bar}$ di mata impeler), atmosfer bumi hanya sanggup mendesak air naik setinggi 10,33 meter. Di dunia nyata, karena adanya gesekan dinding pipa dan fenomena penguapan air dingin saat tekanan turun drastis (kavitasi), batas isap praktis pompa sentrifugal permukaan hanya berkisar antara 7 hingga 9 meter. Untuk sumur yang lebih dalam, manusia harus menggunakan pompa celup (submersible pump) atau pompa jet (jet pump) yang mendorong air dari bawah.

3. Perubahan Laju Aliran Menjadi Tekanan di Rumah Keong (Prinsip Bernoulli)

Impeler memberikan energi kinetik yang sangat tinggi pada air sehingga air terlempar melingkar dengan kecepatan tinggi. Namun, pipa instalasi rumah membutuhkan energi tekanan tinggi untuk melawan gravitasi toren, bukan sekadar kecepatan tinggi.

Di sinilah peran penting rumah keong (volute). Ruang saluran di sekeliling impeler dirancang berbentuk spiral dengan penampang luas yang semakin membesar ke arah lubang keluar. Berdasarkan persamaan kontinuitas ($Q = A \cdot v$) dan hukum Bernoulli:

Ketika luas penampang saluran bertambah ($A_2 > A_1$), laju aliran air melambat ($v_2 < v_1$). Penurunan energi kinetik ini secara otomatis terkonversi menjadi peningkatan energi tekanan fluida ($P_2 > P_1$). Air yang keluar dari rumah keong pun memiliki tekanan yang cukup kuat untuk melesat naik puluhan meter menuju toren.

4. Mengapa Pompa Bisa Mengalami “Masuk Angin”?

Salah satu masalah teknis yang paling sering dialami pengguna pompa air adalah kondisi “masuk angin” (loss of prime), yaitu saat motor listrik hidup dan impeler berputar normal, tetapi tidak ada setetes air pun yang keluar.

Mengapa hal ini terjadi? Kuncinya terletak pada perbandingan massa jenis ($\rho$) antara air dan udara: – Massa jenis air: $\rho_{\text{air}} \approx 1000\text{ kg/m}^3$ – Massa jenis udara: $\rho_{\text{udara}} \approx 1{,}2\text{ kg/m}^3$

Air seribu kali lebih padat daripada udara. Gaya sentrifugal yang bekerja pada fluida sebanding dengan massanya ($F = m \omega^2 r$). Ketika rumah pompa dan pipa isap terisi udara, putaran impeler di dalam udara hanya menghasilkan gaya sentrifugal yang sangat kecil. Penurunan tekanan yang tercipta di mata impeler menjadi sangat lemah (hanya beberapa milibar), sama sekali tidak cukup untuk mengangkat kolom air sumur yang berat.

Oleh karena itu, pompa sentrifugal wajib dipancing (priming), yaitu diisi air secara manual hingga seluruh rongga udara keluar. Selain itu, katup kaki satu arah (foot valve) di dasar sumur bertugas mengunci air agar tidak turun kembali ke sumur saat pompa dimatikan.

---

Panduan Praktikum dan Eksperimen Terpandu di Kelas

Simulasi ini dirancang sebagai laboratorium virtual interaktif untuk membuktikan konsep mekanika fluida di kelas secara aman dan terukur:

Aktivitas 1: Menyelidiki Pengaruh Ketinggian Toren terhadap Titik Kerja Pompa

1. Pastikan pompa dalam kondisi menyala dengan kran bukaan $100\%$.
2. Atur slider Tinggi toren di atas pompa ke nilai minimum ($4\text{ m}$).
3. Catat nilai Debit ($Q$), Tekanan keluar ($P_{\text{keluar}}$), dan perhatikan posisi titik putih pada panel Kurva Pompa dan Titik Kerja.
4. Geser slider tinggi toren bertahap ke $10\text{ m}$, $18\text{ m}$, hingga $28\text{ m}$.
5. Pertanyaan Diskusi: Mengapa saat toren dinaikkan lebih tinggi, debit air yang keluar justru mengecil sedangkan tekanan yang terbaca di manometer bertambah besar? Amati bagaimana kurva kebutuhan sistem (garis biru) terangkat ke atas dan menggeser titik kerja ke arah kiri kurva karakteristik pompa!

Aktivitas 2: Eksperimen Kegagalan “Masuk Angin” dan Prosedur Pancingan

1. Saat pompa sedang mengalirkan air normal, klik tombol Kosongkan pipa.
2. Amati panggung 3D: air di dalam pipa isap turun, dan kolom air di rumah keong menghilang.
3. Perhatikan panel Yang Sedang Terjadi yang berubah merah menyala dengan status “Masuk angin: impeler berputar di udara”.
4. Periksa panel metrik: perhatikan bahwa motor masih menyedot daya listrik (~120 W), namun Debit langsung anjlok ke $0\text{ L/menit}$ dan tekanan isap mendekati $0\text{ bar}$.
5. Klik tombol Pancing. Saksikan bagaimana air pancingan mengisi ulang pipa isap dan katup kaki kembali menahan air, sehingga aliran air pulih seketika.

Aktivitas 3: Menghitung Efisiensi Konversi Energi Listrik ke Energi Fluida

1. Pilih ketinggian toren $15\text{ m}$ pada bukaan kran $100\%$.
2. Catat nilai debit ($Q$) dalam L/menit dan daya listrik motor ($P_{\text{listrik}}$) dalam Watt.
3. Hitung daya hidrolik untuk mengangkat air:
   $$P_{\text{hidrolik}} = \rho \cdot g \cdot Q \cdot h_{\text{total}}$$
   (dengan $\rho = 1000\text{ kg/m}^3$, $g = 9{,}8\text{ m/s}^2$, $h_{\text{total}} = 4\text{ m sumur} + 15\text{ m toren} = 19\text{ m}$, dan konversi $Q$ ke $\text{m}^3/\text{s}$).
4. Bandingkan daya hidrolik hasil perhitungan dengan konsumsi daya listrik motor untuk mendapatkan efisiensi pompa ($\eta = \frac{P_{\text{hidrolik}}}{P_{\text{listrik}}} \times 100\%$).

---

Keterkaitan Kurikulum dan Silabus

Simulasi ini dirancang selaras dengan capaian pembelajaran sains dan fisika pada jenjang pendidikan menengah:

1. IPA Sekolah Menengah Pertama (SMP) — Fase D

• Bab: Teknologi Penerapan Tekanan pada Zat (Kelas VIII)
  • Capaian Pembelajaran: Peserta didik memahami konsep tekanan zat cair (tekanan hidrostatis $p = \rho g h$) dan penerapannya dalam teknologi sehari-hari, serta memahami konsep tekanan gas dan tekanan atmosfer bumi yang bekerja menekan fluida.
  • Relevansi Praktis: Memahami bagaimana tekanan atmosfer bumi mengangkat air sumur ke pompa dan mengapa manometer pipa keluar menunjukkan penambahan tekanan sekitar $0{,}1\text{ bar}$ untuk setiap kenaikan 1 meter ketinggian toren.
• Bab: Memanfaatkan Usaha, Energi, dan Pesawat Sederhana (Kelas VIII)
  • Capaian Pembelajaran: Menganalisis konsep usaha dan laju perubahan energi (daya, $P = \frac{W}{t}$) dalam kehidupan sehari-hari.
  • Relevansi Praktis: Mengukur laju kerja pompa mengangkat massa air melawan gravitasi dan membandingkannya dengan daya input motor listrik.

2. Fisika Sekolah Menengah Atas (SMA) — Fase F

• Bab: Fluida (Kelas XI)
  • Capaian Pembelajaran: Menerapkan prinsip-prinsip fluida statis (tekanan hidrostatis, hukum Pascal) dan fluida dinamis (persamaan kontinuitas $Q = A \cdot v$, hukum Bernoulli, viskositas/rugi-rugi aliran) dalam menyelesaikan persoalan rekayasa teknologi.
  • Relevansi Praktis: Membedah konversi kecepatan menjadi tekanan di rumah keong sentrifugal (volute) berdasarkan asas Bernoulli, kavitasi batas isap teoritis $\approx 10\text{ meter}$, serta analisis kurva karakteristik head versus debit ($H-Q$).
