Cara Menggunakan Simulasi Sel Volta: Panduan Lengkap untuk Guru dan Murid

Sel volta adalah materi yang mudah dihafal tapi sulit dibayangkan: elektron mengalir ke arah mana, kenapa seng yang terkikis dan bukan tembaga, dan dari mana angka 1,10 volt muncul. Simulasi Sel Volta menjawabnya dengan membiarkan Anda merangkai selnya sendiri — memilih dua elektrode dari sembilan pilihan, menyalakan arus, lalu melihat semua akibatnya dihitung dan digambar langsung.

Panduan ini menjelaskan setiap bagian layarnya, langkah demi langkah.

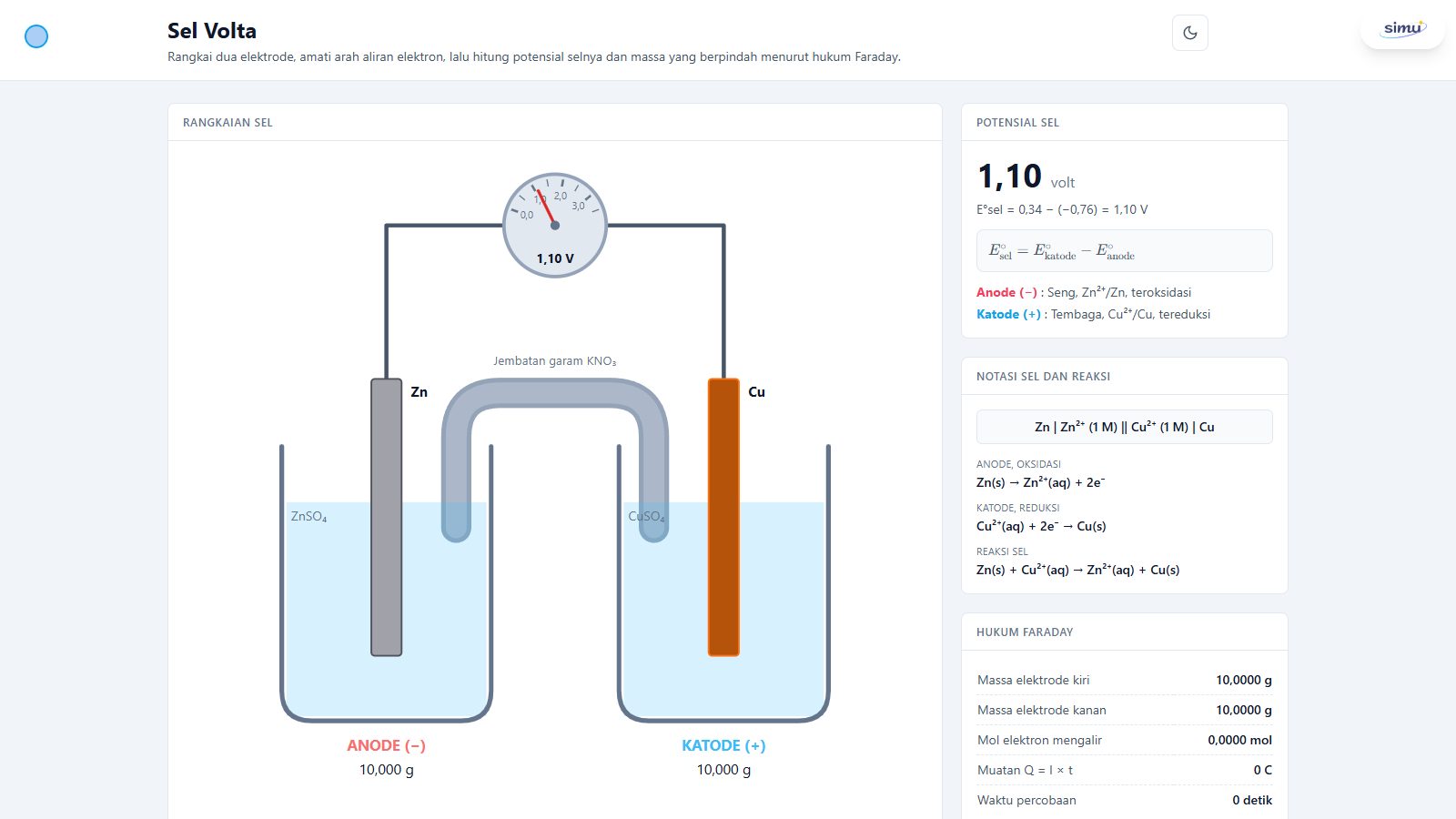

Mengenal layar

Layar terbagi dua:

• Kiri — Rangkaian Sel: dua gelas larutan dengan elektrodenya, jembatan garam KNO₃, kawat luar, dan voltmeter. Label Anode (−) dan Katode (+) beserta massa masing-masing tertulis di bawah gelas.
• Kanan — panel angka: potensial sel beserta cara menghitungnya, notasi sel, ketiga persamaan reaksi yang sudah disetarakan, tabel hukum Faraday, dan bagian latihan.

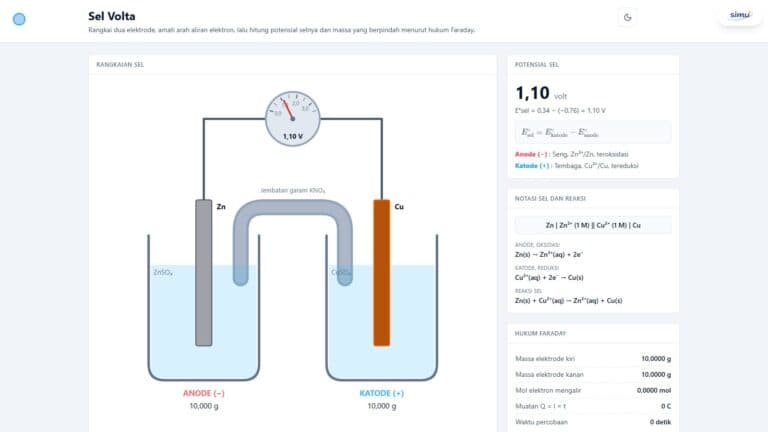

Saat pertama dibuka, simulasi memasang pasangan klasik buku pelajaran: seng–tembaga dengan potensial sel 1,10 volt.

Langkah 1 — Pilih pasangan elektrode

Di bawah gambar rangkaian ada dua menu: Elektrode kiri dan Elektrode kanan. Ada sembilan pilihan, berurut dari magnesium ($E^\circ = -2{,}37\ \text{V}$, paling mudah teroksidasi) sampai perak ($E^\circ = +0{,}80\ \text{V}$, paling sulit), termasuk elektrode acuan hidrogen.

Begitu pasangan berubah, semuanya terhitung ulang seketika:

• Voltmeter dan panel Potensial Sel menunjukkan $E^\circ_{\text{sel}} = E^\circ_{\text{katode}} - E^\circ_{\text{anode}}$, lengkap dengan angka substitusinya.
• Simulasi menetapkan sendiri mana anode dan mana katode — elektrode dengan $E^\circ$ lebih kecil selalu teroksidasi. Tidak bisa salah pasang.
• Notasi sel dan ketiga reaksinya ditulis ulang, sudah disetarakan otomatis. Pasangkan aluminium dengan perak dan koefisiennya langsung menunjukkan perbandingan 1 : 3.

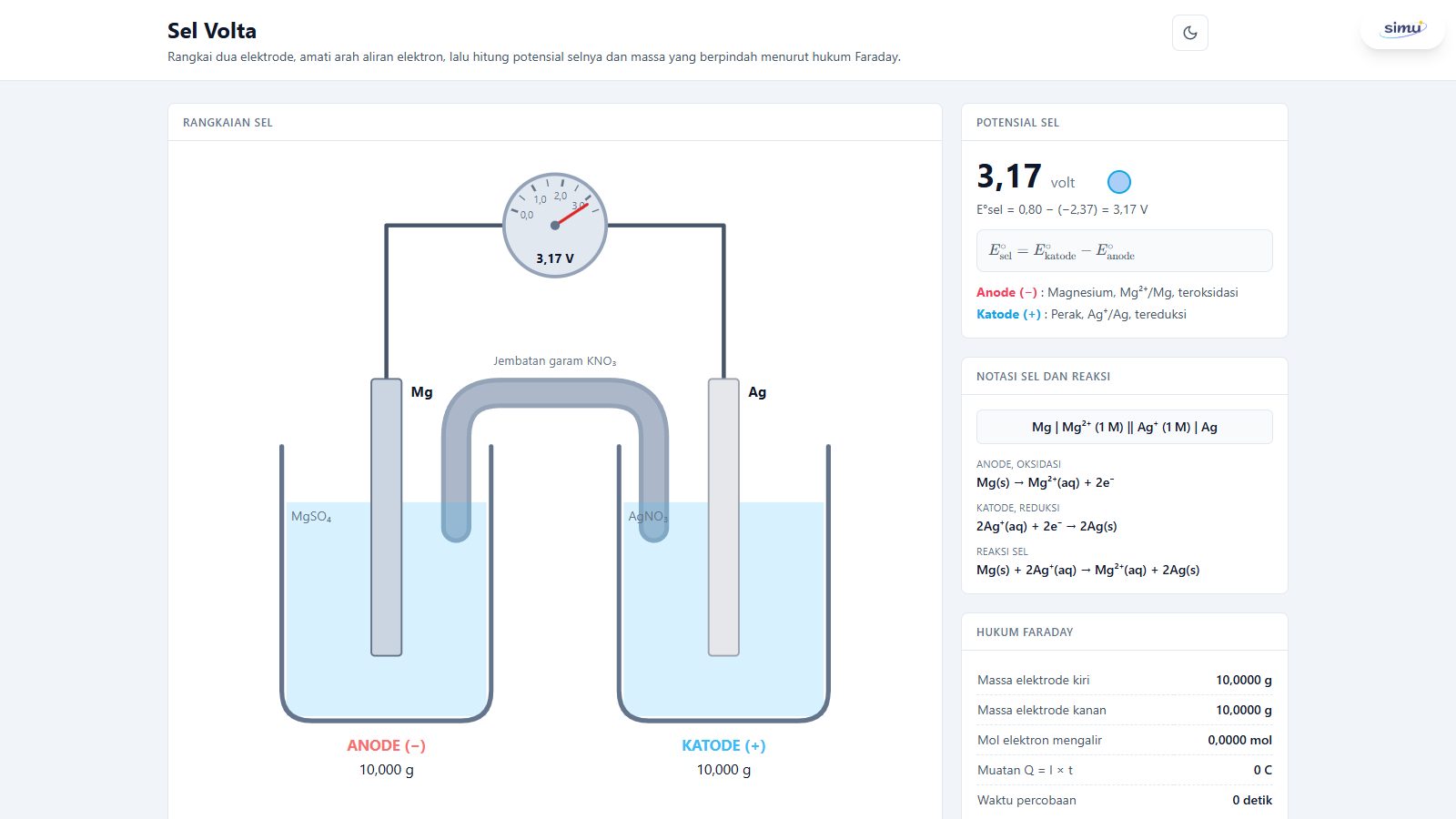

Coba cari pasangan dengan potensial terbesar. Jawabannya magnesium–perak: $E^\circ_{\text{sel}} = 0{,}80 - (-2{,}37) = 3{,}17\ \text{V}$ — dan alasannya terlihat, karena keduanya ada di ujung-ujung tabel potensial reduksi.

Langkah 2 — Jalankan selnya, amati hukum Faraday

Atur besar arus dengan penggeser Arus (0,1 sampai 2 ampere), lalu tekan Jalankan.

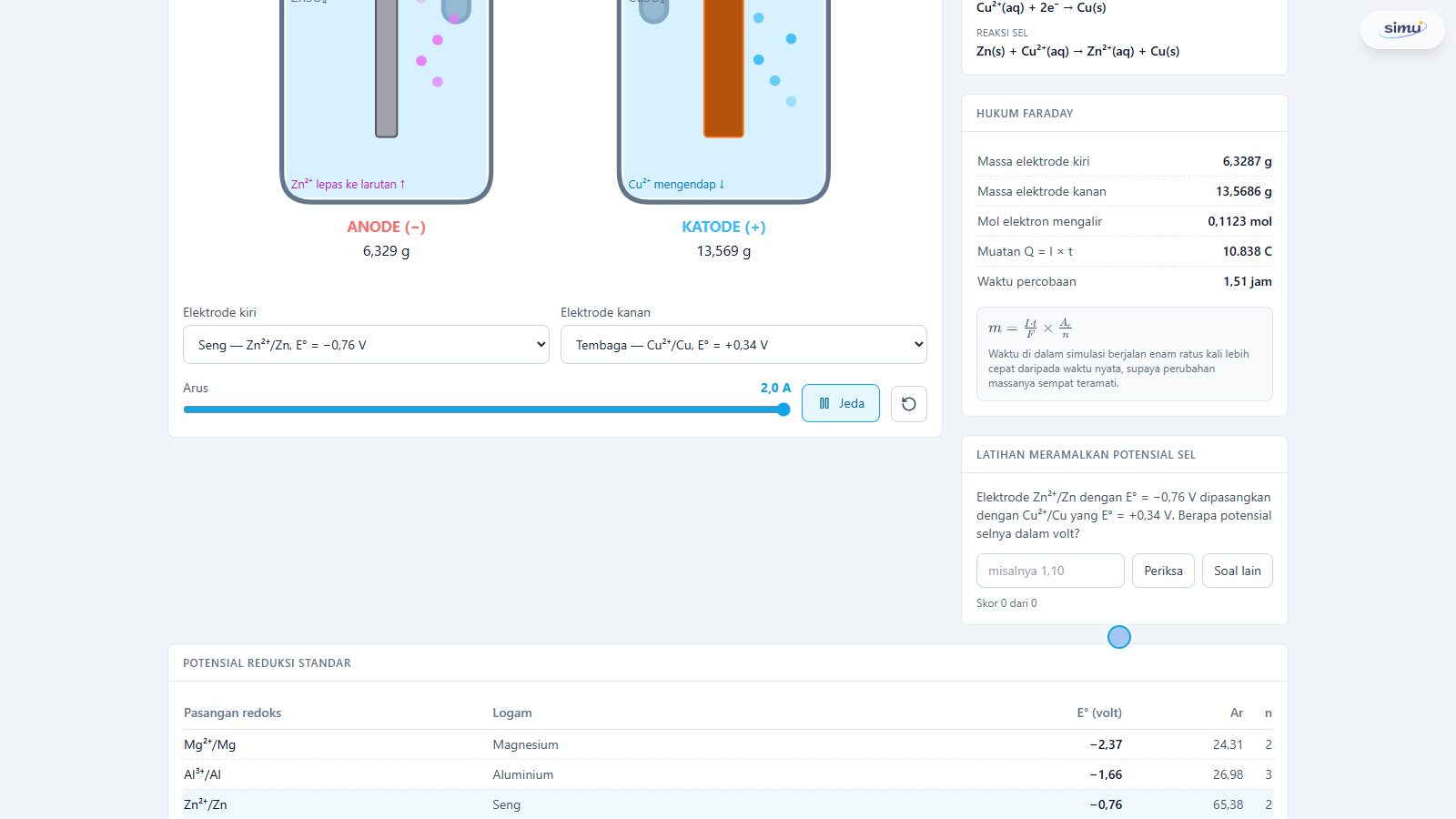

Selama sel bekerja:

• Titik-titik elektron bergerak di kawat luar dari anode ke katode, dan ion berpindah di dalam jembatan garam.
• Massa anode berkurang (logamnya larut menjadi ion) dan massa katode bertambah (ion larutan mengendap menjadi logam) — dihitung dari hukum Faraday:
  $$m = \frac{I \times t}{F} \times \frac{A_r}{n}$$
• Panel Hukum Faraday mencatat mol elektron yang mengalir, muatan $Q = I \times t$, dan lama percobaan.

Waktu di dalam simulasi berjalan 600 kali lebih cepat dari waktu nyata — di laboratorium sungguhan, perubahan massa sekecil ini baru teramati setelah berjam-jam. Tekan Jeda untuk berhenti, atau tombol putar-balik untuk mengembalikan semuanya ke awal.

Langkah 3 — Uji pemahaman di bagian Latihan

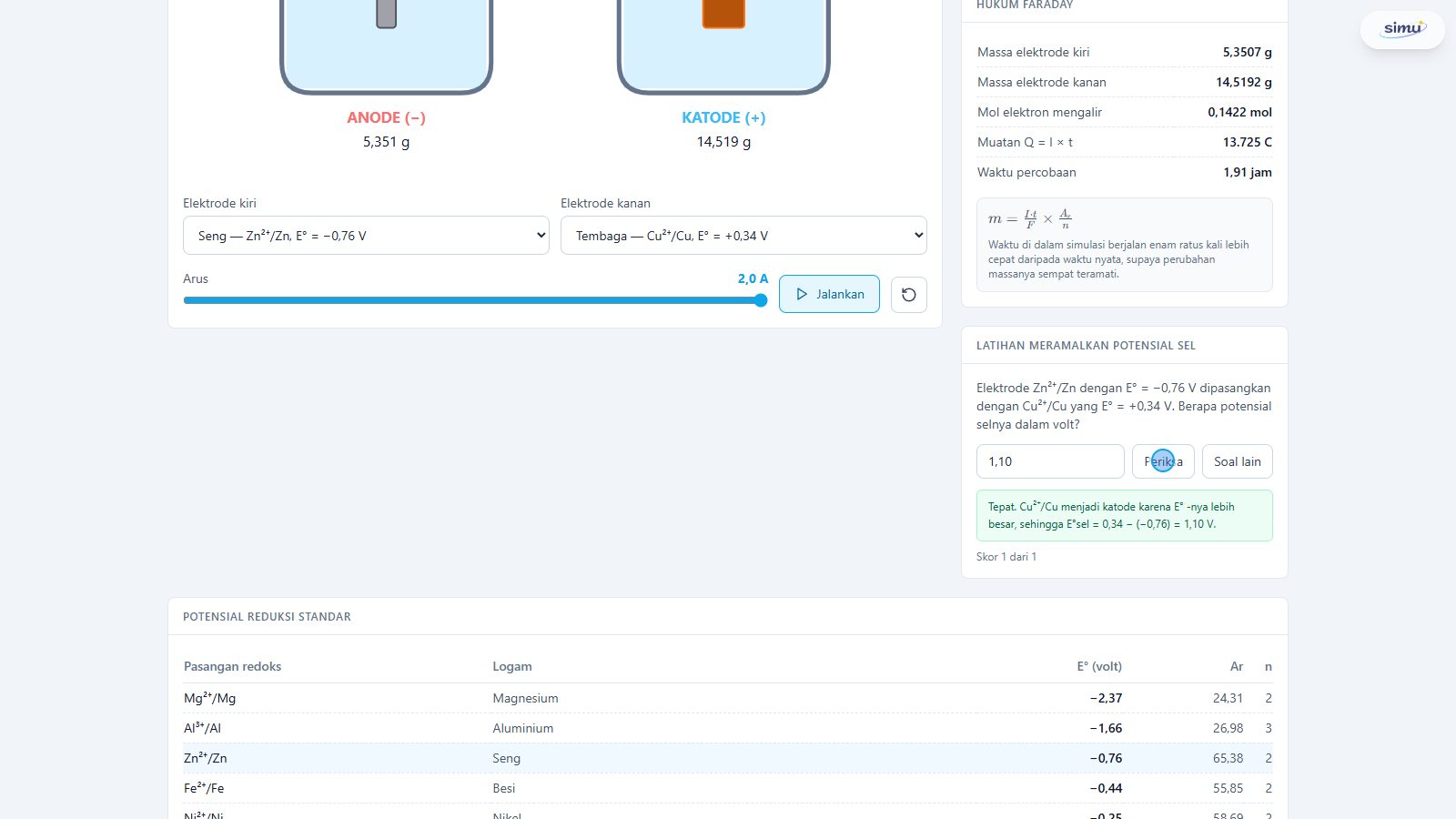

Kartu Latihan Meramalkan Potensial Sel memberi dua elektrode beserta $E^\circ$-nya, lalu meminta Anda menghitung potensial selnya. Ketik jawaban (pakai koma desimal, misalnya 1,10), tekan Periksa — benar atau salah, simulasi menuliskan pembahasan langkahnya: siapa katodenya, kenapa, dan bagaimana menghitungnya. Tombol Soal lain memberi pasangan baru, dan skor berjalan tercatat.

Di bagian paling bawah ada tabel potensial reduksi standar kesembilan elektrode — rujukan yang sama seperti di buku, jadi murid bisa mencocokkan hitungan manualnya dengan simulasi.

Ide pemakaian di kelas

• Prediksi–amati–jelaskan: minta murid menghitung $E^\circ_{\text{sel}}$ satu pasangan di kertas, baru rangkai di simulasi untuk membuktikannya.
• Urutan kekuatan: tantang murid menemukan pasangan ber-$E^\circ_{\text{sel}}$ terbesar dan terkecil, lalu diskusikan hubungannya dengan deret volta.
• Hukum Faraday: jalankan sel dengan arus berbeda-beda dan bandingkan massa yang berpindah pada muatan yang sama — datanya tinggal dibaca dari panel.
• Elektrode hidrogen: pasangkan H₂ dengan logam mana pun untuk menunjukkan dari mana angka $E^\circ$ masing-masing logam diukur.

Coba sekarang

Simulasi Sel Volta bisa dibuka di simu.konsep.com/sim/sel-volta — bagian dari paket berlangganan Simu, bersama ratusan simulasi lain yang tersusun mengikuti Kurikulum Merdeka. Belum berlangganan? Daftar akun gratis dulu untuk menjelajah katalognya dan mencoba simulasi-simulasi yang terbuka.
