Cara Menggunakan Simulasi Lengkungan Bumi dan Horizon: Panduan Lengkap untuk Guru dan Murid

Pernahkah Anda berdiri di tepi pantai yang luas dan memperhatikan kapal besar yang berlayar menjauh menuju samudra lepas? Jika bumi benar-benar datar seperti meja, kapal yang menjauh seharusnya hanya akan tampak semakin kecil, menyusut menjadi sebuah titik kecil, lalu akhirnya memudar karena batas ketajaman mata kita. Namun, kenyataannya sama sekali tidak demikian.

Bahkan ketika diamati menggunakan teropong berkekuatan tinggi, bagian lambung bawah kapal (hull) selalu hilang tertutup permukaan air laut terlebih dahulu, disusul oleh geladak, hingga akhirnya menyisakan ujung tiang layar tertinggi sebelum lenyap seutuhnya. Fenomena yang dikenal sebagai hull-first disappearance ini adalah salah satu bukti geometri paling klasik dan elegan yang membuktikan bahwa permukaan bumi kita melengkung.

Simulasi Lengkungan Bumi dan Horizon memungkinkan guru dan murid mengamati fenomena ini secara interaktif dari dua sudut pandang sekaligus: penampang kelengkungan bumi dalam skala makro serta pandangan teropong nyata dari mata pengamat. Anda dapat langsung mencobanya di simu.konsep.com/sim/lengkungan-bumi.

---

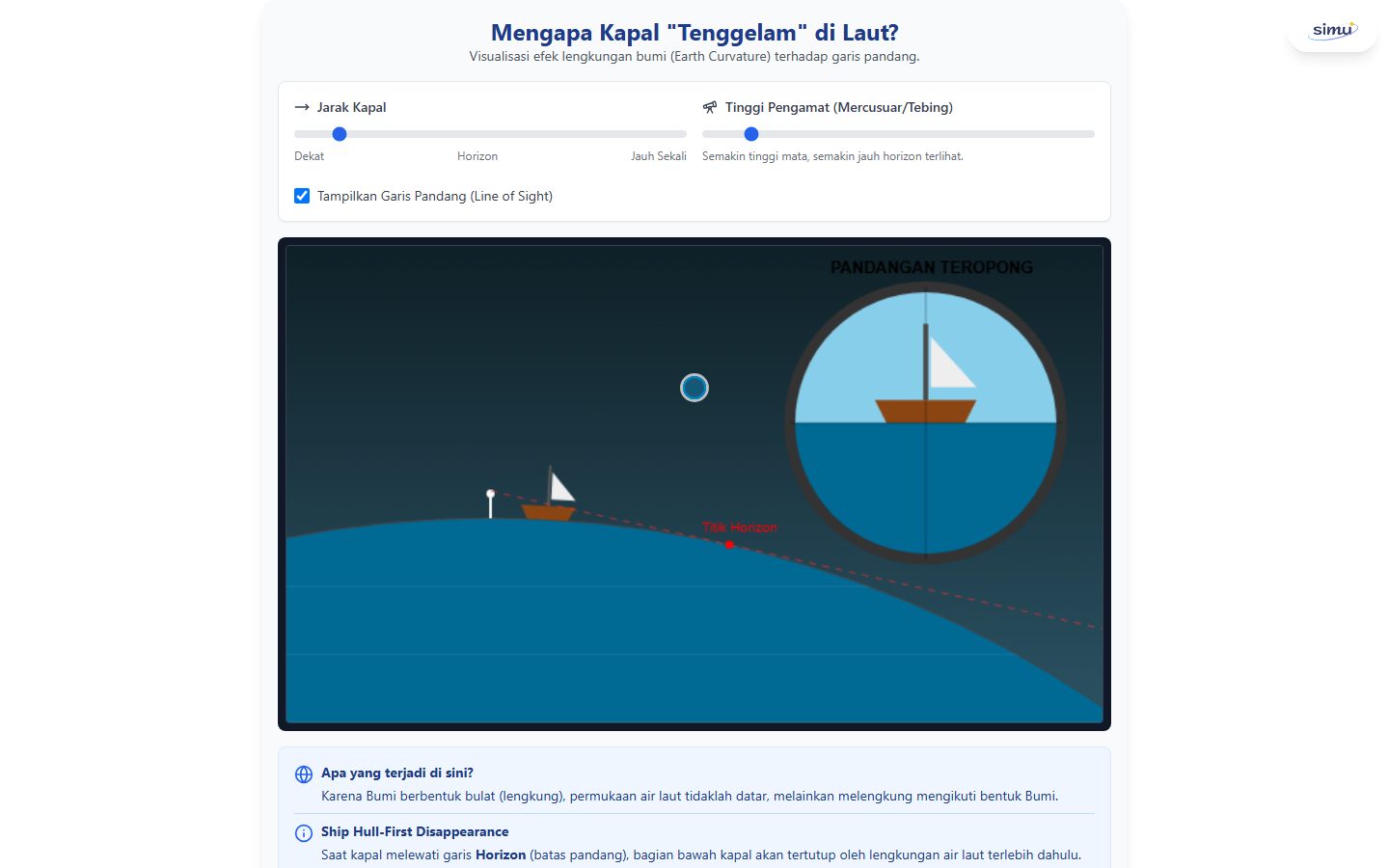

Mengenal Layar Simulasi

Antarmuka simulasi dirancang bersih dan langsung menampilkan dua perspektif utama secara bersamaan:

1. Penampang Lengkungan Bumi (Area Kiri & Bawah Canvas):
   • Model Bumi: Menampilkan busur lengkungan bola bumi dengan massa air laut biru.
   • Pengamat: Figur pengamat yang berdiri tegak di permukaan tanah atau di atas menara/tebing. Titik pandang mata ditandai dengan lingkaran kuning ketika ketinggian dinaikkan.
   • Garis Pandang (Line of Sight): Garis putus-putus merah yang ditarik lurus dari mata pengamat dan menyinggung permukaan lengkungan bumi.
   • Titik Horizon: Titik singgung merah tempat garis pandang menyentuh permukaan lengkung bumi. Ini adalah batas terjauh yang secara fisik dapat dijangkau oleh mata pengamat.
   • Kapal Layar: Kapal kayu bertiang layar yang posisinya mengikuti kelengkungan bumi saat bergerak menjauh.
2. Jendela Pandangan Teropong (Telescope View di Kanan Atas):
   • Bingkai teropong melingkar dengan garis bidik (crosshair) yang memperlihatkan kapal persis seperti yang dilihat oleh pengamat dari pantai.
   • Garis batas air laut di dalam teropong memperlihatkan bagaimana lambung kapal terpotong oleh massa air saat melintasi horizon.
3. Panel Kontrol Interaktif (Bagian Atas):
   • Slider Jarak Kapal: Menggerakkan kapal dari posisi Dekat, melintasi Horizon, hingga Jauh Sekali.
   • Slider Tinggi Pengamat (Mercusuar/Tebing): Mengatur elevasi mata pengamat dari ketinggian pantai biasa hingga puncak tebing/mercusuar tinggi.
   • Kotak Centang Tampilkan Garis Pandang (Line of Sight): Menampilkan atau menyembunyikan garis singgung geometri dan penanda Titik Horizon.

---

Langkah Eksplorasi Terpandu

Untuk memahami hubungan antara tinggi pengamat, lengkungan bumi, dan jarak horizon, ikuti langkah-langkah berikut:

1. Mengamati Kapal Menjauh dari Ketinggian Pantai Normal

• Atur slider Tinggi Pengamat (Mercusuar/Tebing) pada posisi awal rendah (posisi mata orang berdiri di tepi pantai).
• Pastikan centang Tampilkan Garis Pandang (Line of Sight) aktif sehingga Anda dapat melihat letak Titik Horizon.
• Tarik slider Jarak Kapal perlahan ke kanan:
  • Saat kapal berada di sebelah kiri Titik Horizon, seluruh badan kapal dan tiang layarnya terlihat utuh di jendela Pandangan Teropong.
  • Tepat saat kapal menyentuh Titik Horizon, bagian dasar lunas kapal mulai bersentuhan dengan garis air laut.
  • Begitu kapal berlayar melampaui Titik Horizon, perhatikan jendela teropong: lambung cokelat kapal mulai tertutup oleh permukaan laut biru, menyisakan tiang layar putih yang tampak melayang di atas air, sebelum akhirnya seluruh tiang ikut tenggelam di balik lengkungan bumi.

2. Menguji Efek Ketinggian Pengamat (Menaiki Mercusuar)

• Biarkan slider Jarak Kapal berada pada posisi jauh di mana kapal sudah tampak setengah “tenggelam” di jendela teropong.
• Sekarang, tarik slider Tinggi Pengamat (Mercusuar/Tebing) ke arah kanan (menaikkan posisi pengamat seolah-olah menaiki tebing atau mercusuar):
  • Perhatikan garis putus-putus merah pada penampang bumi: garis singgung terdorong semakin jauh ke depan, menggeser Titik Horizon menjauhi posisi pantai.
  • Perhatikan jendela Pandangan Teropong: kapal yang tadinya terbenam kini perlahan-lahan “muncul kembali” ke atas permukaan air! Lambung kapal yang tertutup air kini tampak utuh kembali.

---

Konsep yang Dibangun

Bagi guru dan murid, simulasi ini menanamkan konsep geometri sains yang esensial:

1. Geometri Jarak ke Cakrawala (Teorema Pythagoras)

Mengapa kita tidak bisa melihat kapal tanpa batas di laut terbuka? Jawabannya terletak pada hubungan matematis sederhana antara jari-jari bumi dan tinggi mata pengamat.

Titik horizon adalah titik singgung di mana garis pandang mata tegak lurus terhadap jari-jari bumi. Jika kita menarik garis dari pusat bumi ke mata pengamat, dari pusat bumi ke titik horizon, dan dari mata pengamat ke titik horizon, ketiga garis ini membentuk segitiga siku-siku:

Dengan menjabarkan persamaan:

Karena tinggi mata pengamat ($h$) berukuran meter sedangkan jari-jari bumi ($R \approx 6.371\ \text{km} = 6.371.000\ \text{m}$) berukuran jutaan meter, nilai $h^2$ sangat kecil dibandingkan $2Rh$ sehingga dapat diabaikan:

Jika kita masukkan konstanta jari-jari bumi $R \approx 6.371.000\ \text{m}$:

di mana $h$ adalah tinggi mata pengamat dalam satuan meter, dan $d$ adalah jarak horizon dalam satuan kilometer.

Posisi Pengamat	Tinggi Mata ($h$)	Jarak Horizon ($d$)
Anak kecil duduk di pasir	$0{,}5\ \text{m}$	$\approx 2{,}5\ \text{km}$
Orang dewasa berdiri di pantai	$1{,}7\ \text{m}$	$\approx 4{,}6\ \text{km}$
Di atas geladak kapal feri	$6{,}0\ \text{m}$	$\approx 8{,}7\ \text{km}$
Puncak mercusuar pesisir	$20{,}0\ \text{m}$	$\approx 16{,}0\ \text{km}$
Puncak tebing karang laut	$100{,}0\ \text{m}$	$\approx 35{,}7\ \text{km}$

Tabel di atas menjelaskan secara matematis mengapa orang dewasa di tepi pantai hanya mampu melihat kapal sejauh sekitar $4{,}6\ \text{km}$ sebelum kapal mulai tenggelam di balik lengkungan bumi, dan mengapa menaiki mercusuar setinggi $20\ \text{m}$ melipatgandakan jangkauan pandangan hingga lebih dari tiga kali lipat.

---

2. Miskonsepsi yang Diluruskan

• Miskonsepsi: “Bumi terasa datar saat kita berdiri di pantai, jadi permukaan laut seharusnya datar sempurna.”
  Fakta: Jari-jari bumi ($6.371\ \text{km}$) sangat luar biasa masif dibandingkan skala tubuh manusia. Lengkungan bumi hanya turun sekitar $8\ \text{cm}$ setiap $1\ \text{km}$ jarak horizontal ($\Delta y \approx \frac{d^2}{2R}$). Pada jarak beberapa puluh meter, lengkungan ini tidak terdeteksi oleh indra peraba, tetapi begitu jarak mencapai beberapa kilometer ke laut lepas, efek kumulatif lengkungan langsung memotong pandangan mata.
• Miskonsepsi: “Kapal tampak tenggelam karena mata manusia tidak mampu melihat benda kecil di kejauhan.”
  Fakta: Jika masalahnya hanyalah batas ketajaman mata atau perspektif optik, penggunaan teropong atau kamera berlensa telephoto seharusnya dapat memperbesar dan menampilkan kembali seluruh badan kapal. Namun pada kenyataannya, teropong hanya akan memperbesar gambar tiang kapal yang sedang terpotong oleh permukaan air laut. Lambung kapal secara fisik memang berada di bawah bukit air cembung bumi (geometric obstruction).
• Miskonsepsi: “Garis cakrawala (horizon) adalah jarak tak terhingga.”
  Fakta: Horizon bukanlah tepi dunia atau batas tak terhingga, melainkan garis singgung geometri lokal yang jaraknya sangat terukur dan bergantung langsung pada ketinggian mata orang yang memandang.

---

Ide Pemakaian di Kelas

Simulasi ini sangat pas diintegrasikan pada mata pelajaran IPA SMP Kelas VII (Fase D), khususnya pada bab Bumi dan Tata Surya:

1. Aktivitas Prediksi Fenomena (5 Menit Awal):
   Tanyakan kepada siswa: “Jika kita melihat kapal berlayar ke laut lepas sampai tak terlihat, bagian mana yang hilang paling akhir? Kenapa tiang benderanya masih tampak saat badannya sudah tidak kelihatan?” Biarkan siswa mendiskusikan gagasan mereka sebelum membuka simulasi.
2. Eksplorasi Virtual Interaktif (15 Menit):
   Minta siswa membuka simulasi secara mandiri atau demonstrasikan di layar proyektor kelas:
   • Minta siswa mencatat apa yang terjadi pada jendela Pandangan Teropong saat slider jarak digeser bertahap.
   • Tantang siswa: “Bagaimana cara membuat kapal yang sudah tenggelam di laut terlihat kembali tanpa menarik kapalnya mendekat?” Siswa akan menemukan bahwa menaikkan slider Tinggi Pengamat dapat memunculkan kembali kapal tersebut.
3. Koneksi Matematika Sederhana (15 Menit):
   Ajak siswa menghitung jarak horizon mereka sendiri menggunakan rumus $d \approx 3{,}57\sqrt{h}$. Minta mereka mengukur tinggi badan masing-masing dan menghitung sejauh apa mereka bisa melihat laut lepas jika sedang berlibur di pantai.

---

Coba Simulasinya Sekarang

Memahami kelengkungan bumi dan garis horizon bukan lagi sekadar menghafal gambar sketsa statis di buku cetak. Melalui simulasi interaktif, murid dapat menguji prinsip geometri ruang secara langsung, mengamati fenomena dari dua perspektif, dan membangun pemahaman sains yang kokoh berbasis pembuktian visual.

Simulasi Lengkungan Bumi dan Horizon merupakan bagian dari paket berlangganan interaktif di Simu Konsep. Eksplorasi kontrolnya secara langsung di simu.konsep.com/sim/lengkungan-bumi.
