Kelistrikan Dasar: Hubungan V, I, R, dan P

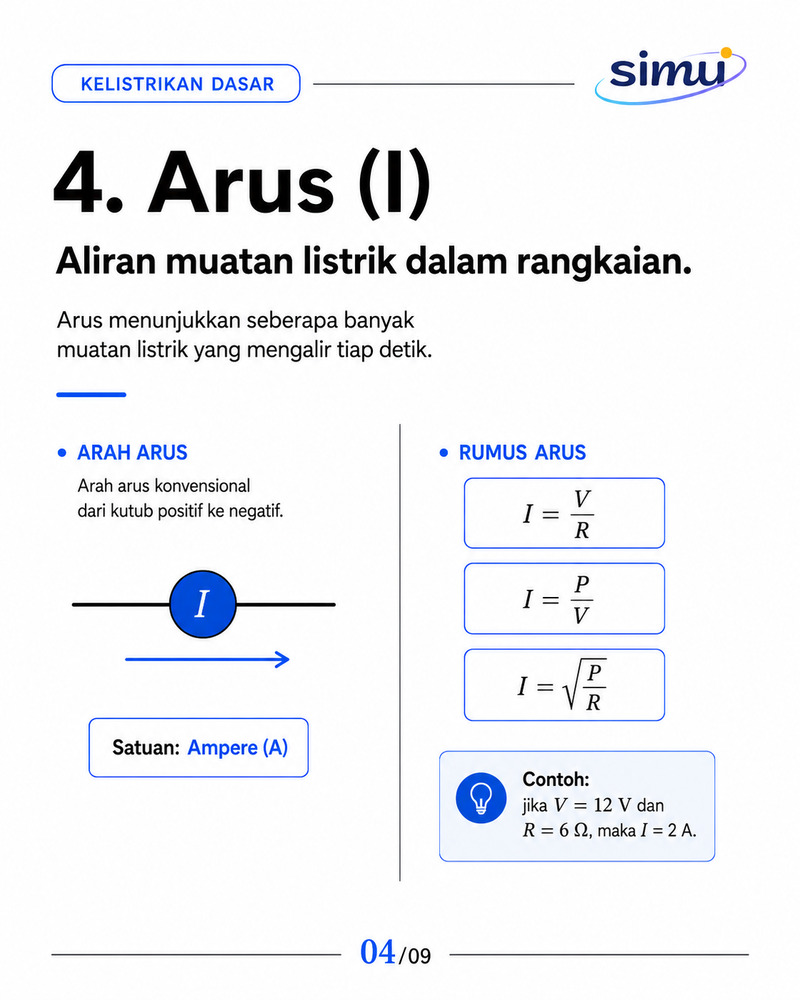

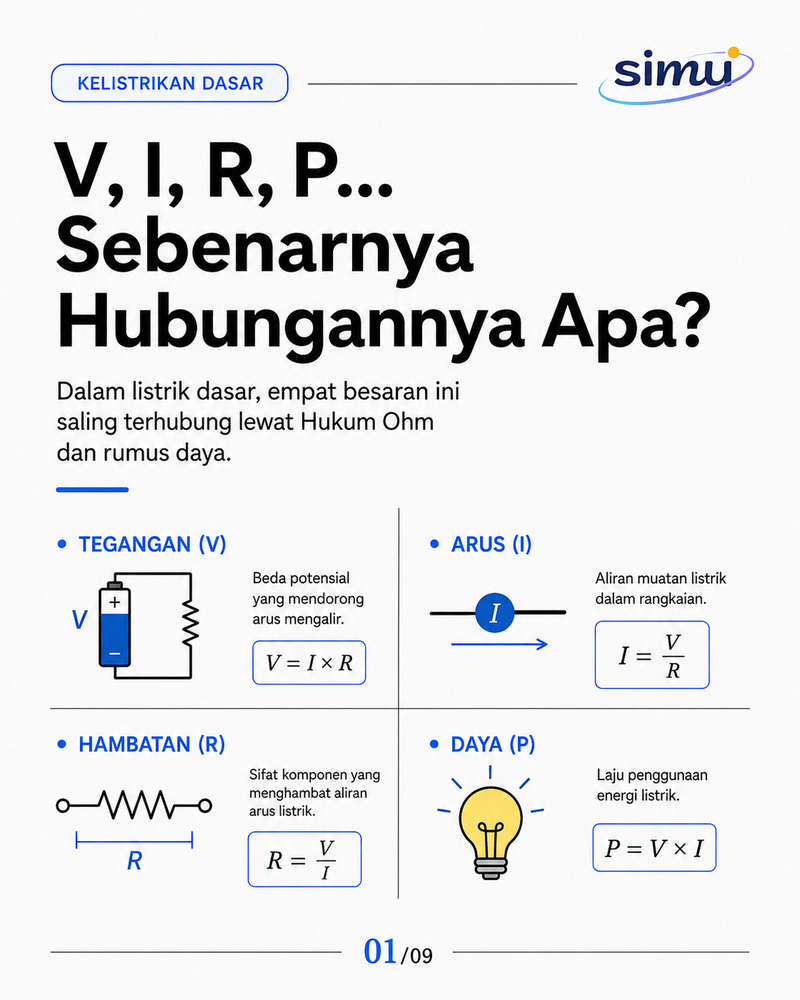

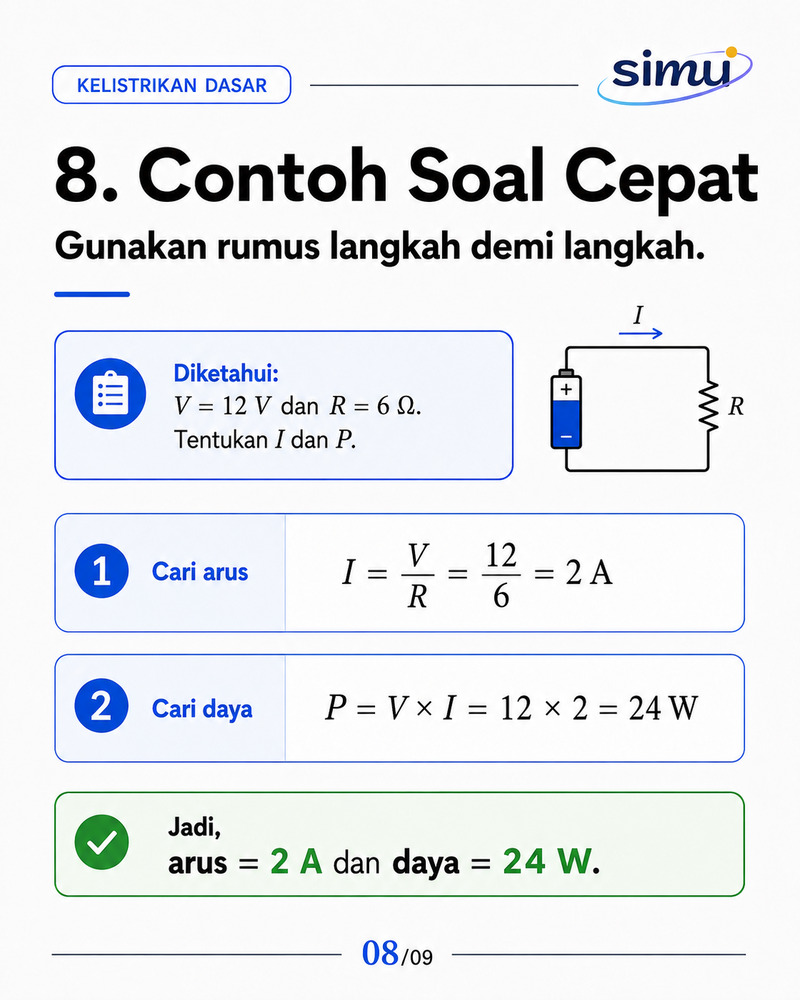

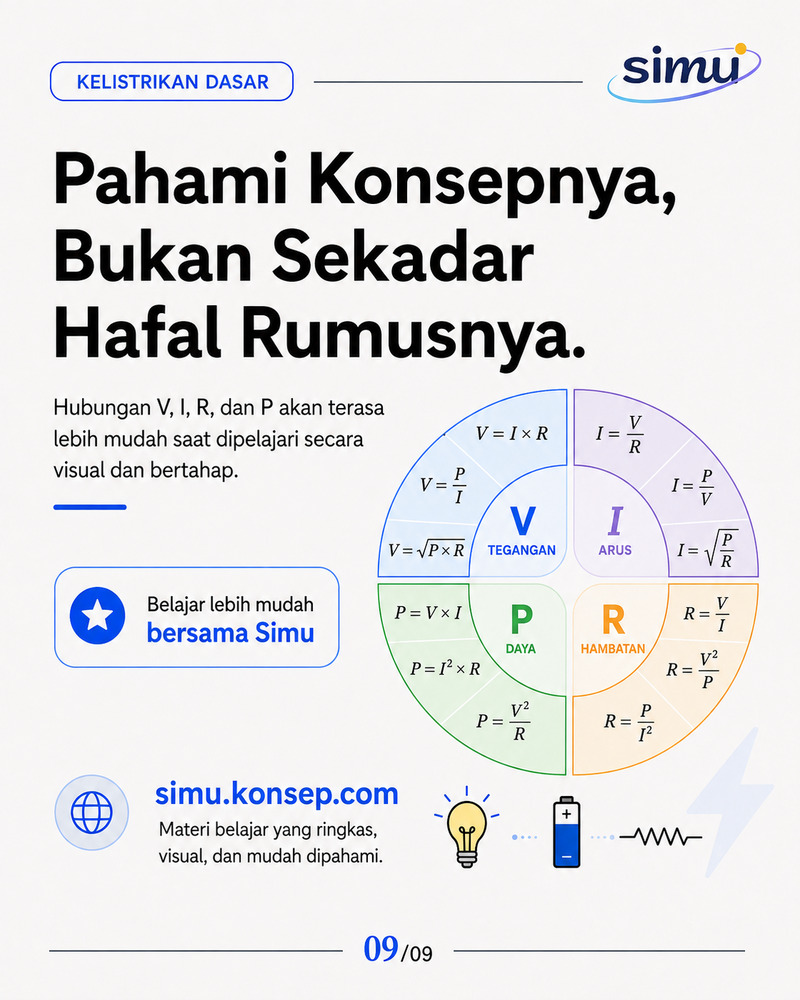

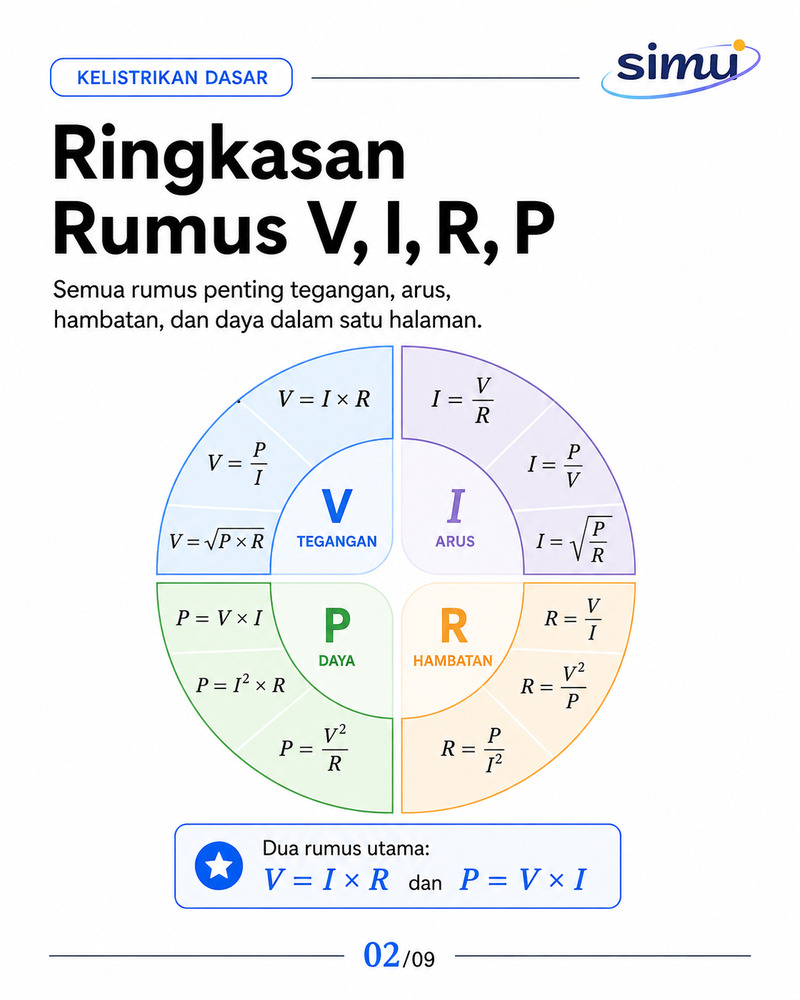

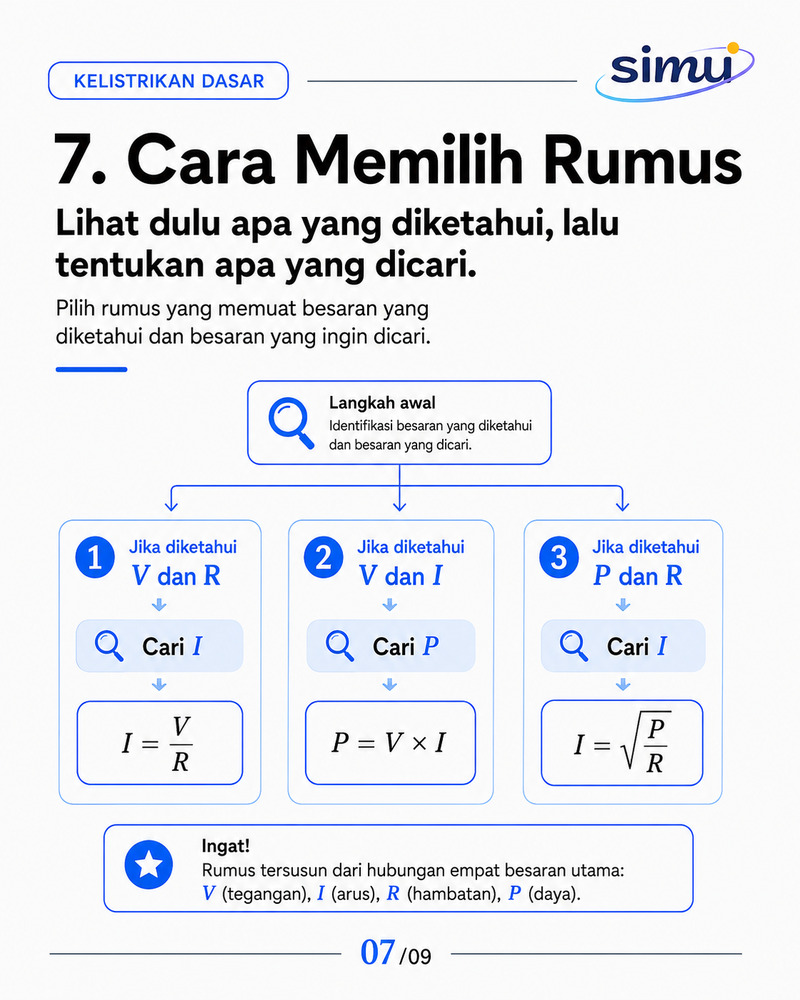

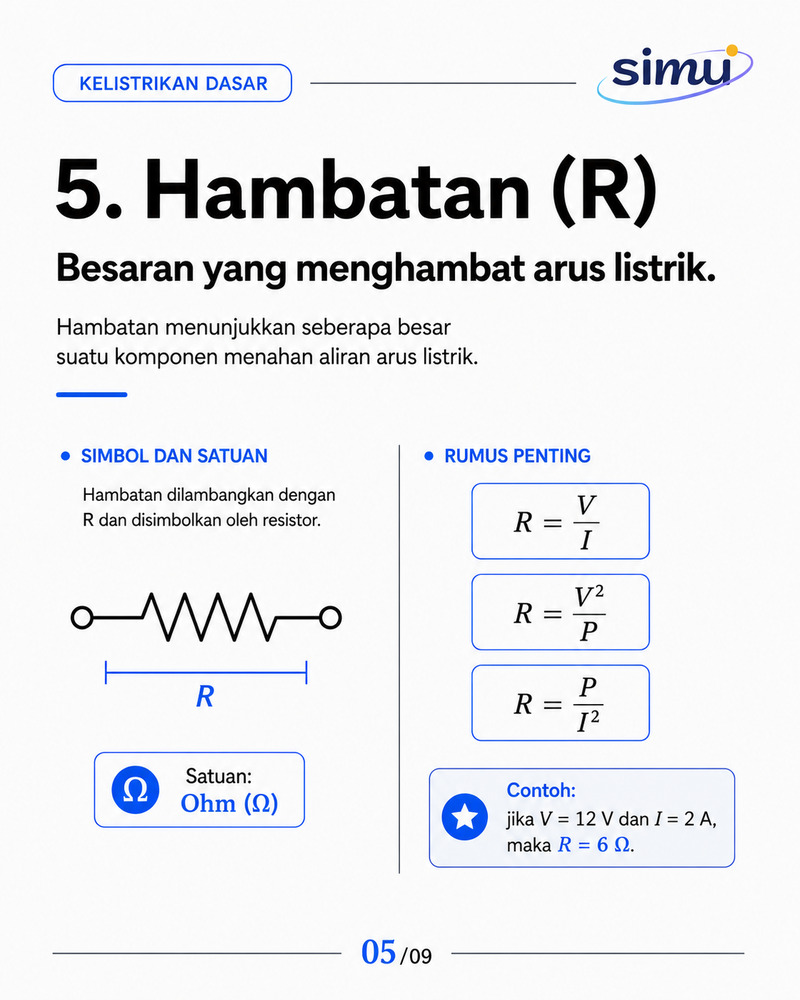

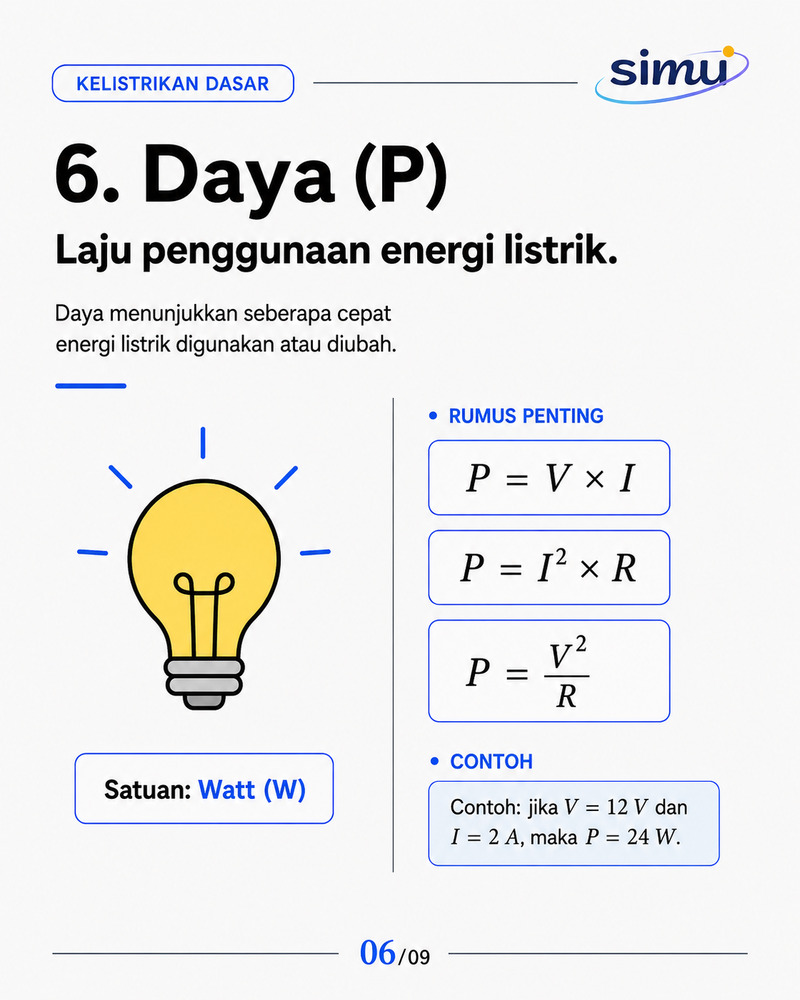

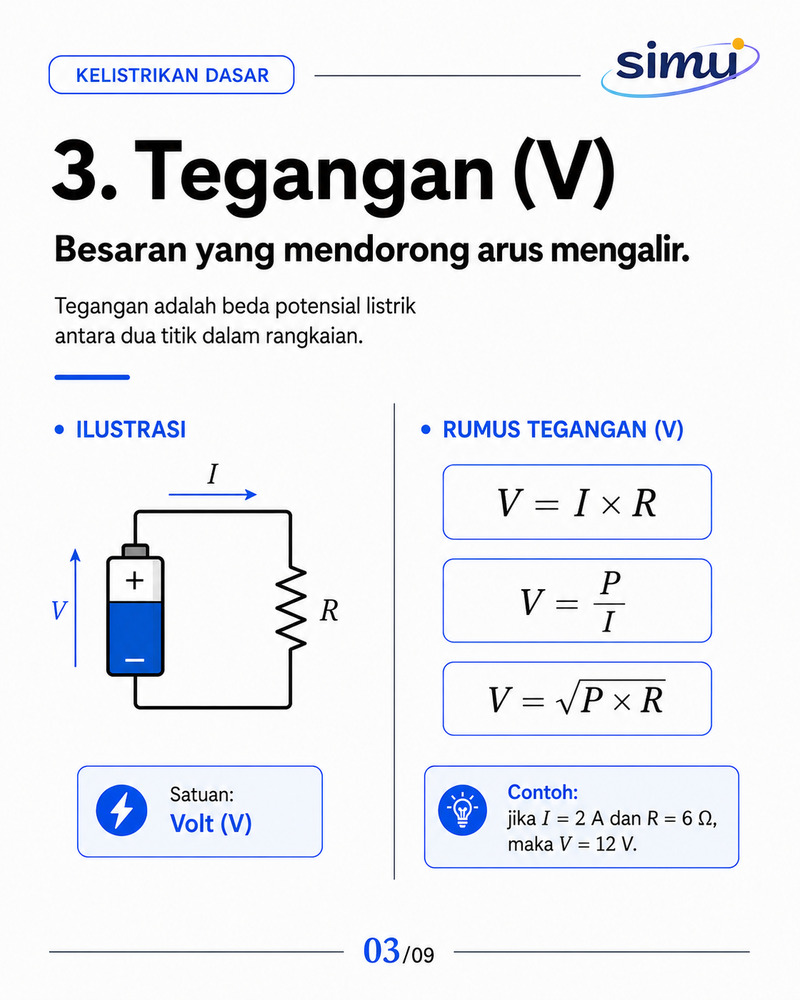

Carousel 9 slide yang merangkai empat besaran listrik dasar menjadi satu peta: tegangan (V), arus (I), hambatan (R), dan daya (P). Berisi roda rumus lengkap dalam satu halaman, penjelasan arti tiap besaran, cara memilih rumus dari besaran yang sudah diketahui, serta satu contoh soal yang dikerjakan langkah demi langkah. Tersedia sebagai gambar per slide dan sebagai PDF searchable 9 halaman dengan tautan Simu yang dapat diklik.
- Kategori
- Fisika · Listrik Arus Searah
- Jenjang
- SMP, SMA, UMUM · Kelas 9, 10, 11, 12
Simulasi Interaktifnya

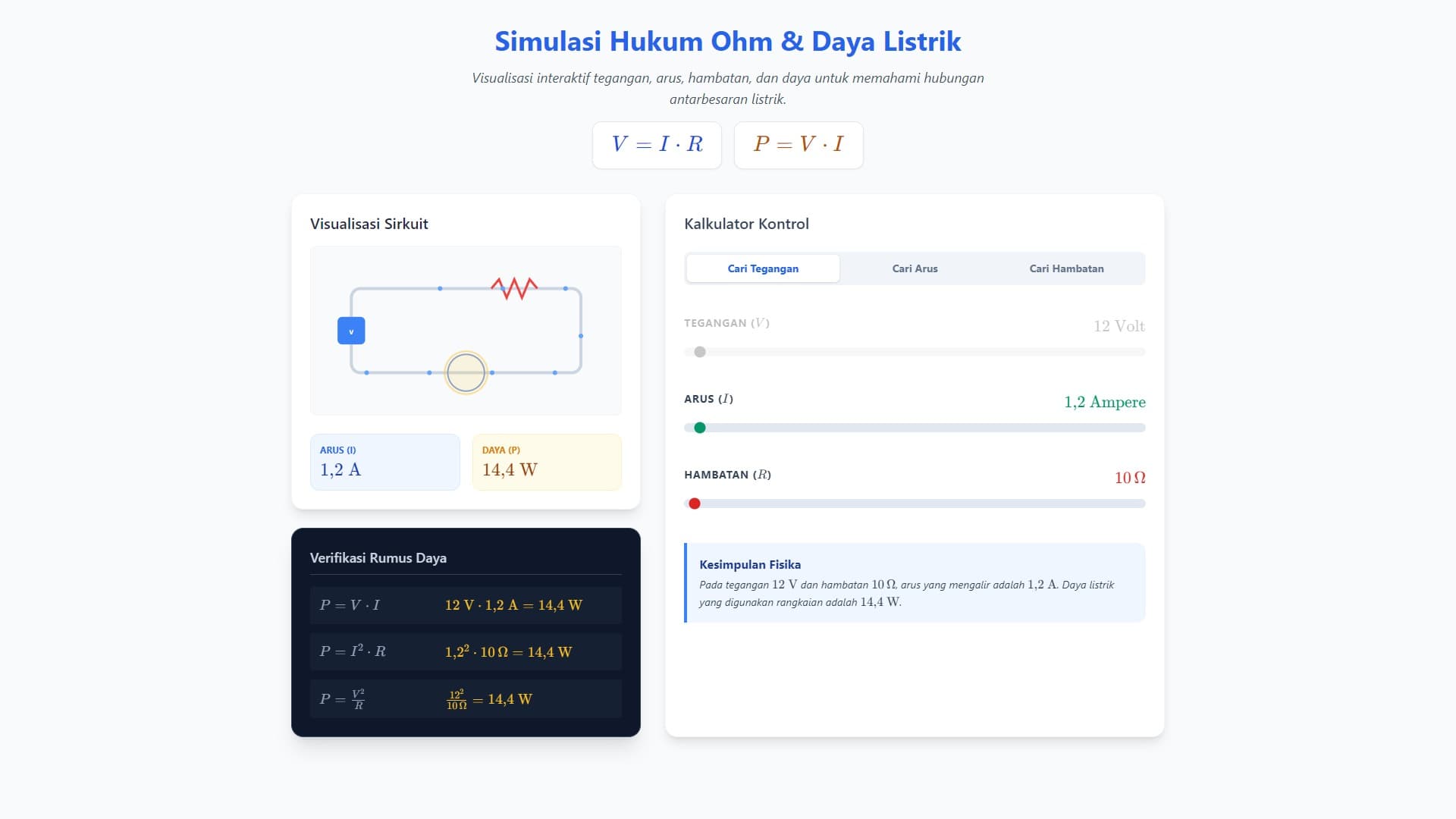

Visualisasi interaktif hubungan tegangan, arus, hambatan, dan daya listrik dengan verifikasi tiga bentuk rumus daya.
Buka simulasinya →

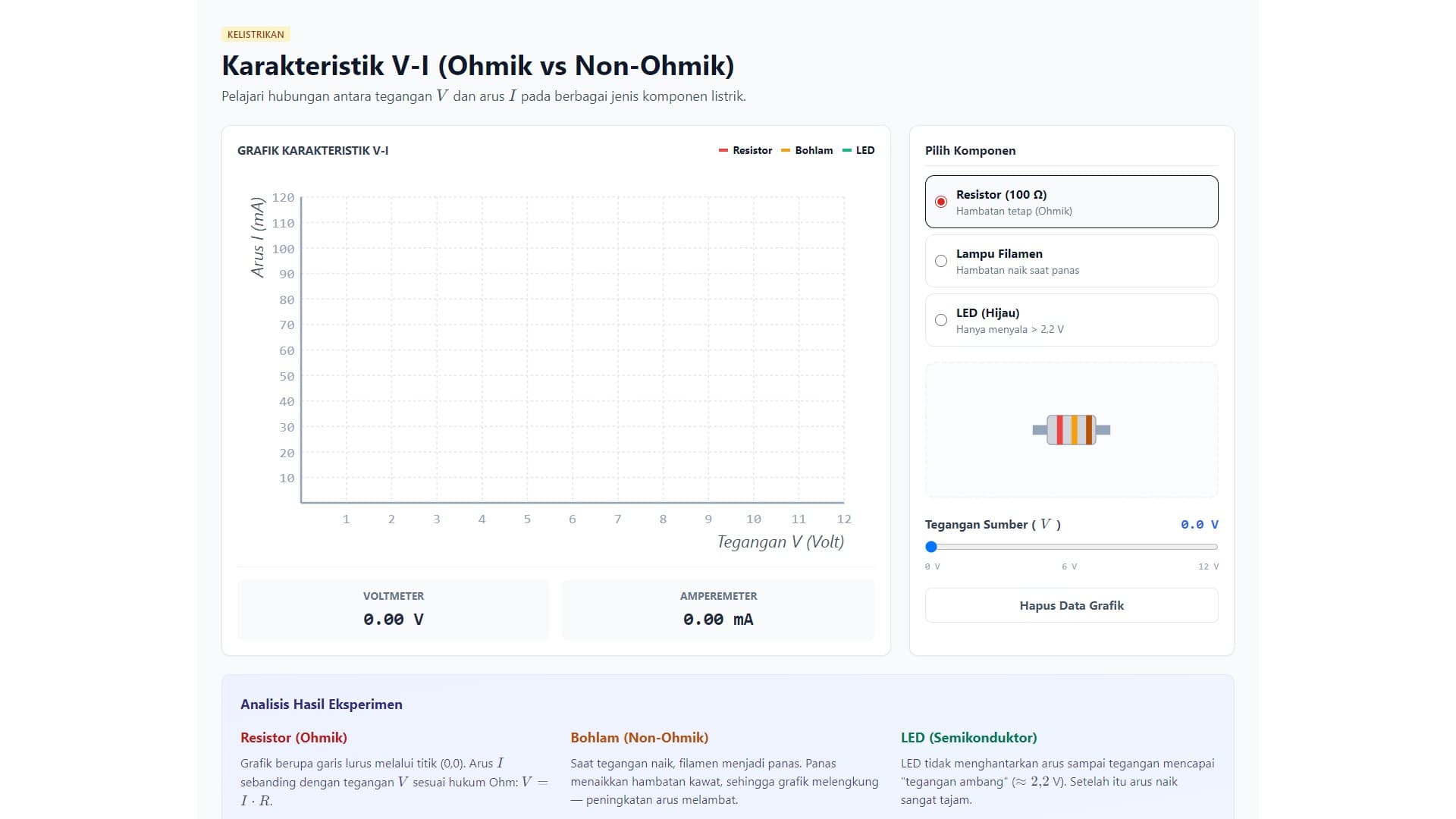

Bandingkan hubungan tegangan V dan arus I pada tiga jenis komponen: resistor (ohmik linear), lampu filamen (hambatan naik saat panas), dan LED (tidak menghantarkan di bawah tegangan ambang ~2.2 V). Slider V dari 0–12 V membangun grafik V-I secara live untuk masing-masing komponen, sehingga peserta didik bisa membandingkan bentuk kurva ohmik vs non-ohmik.
Buka simulasinya →
rangkaian-seri-paralel
Buka simulasinya →

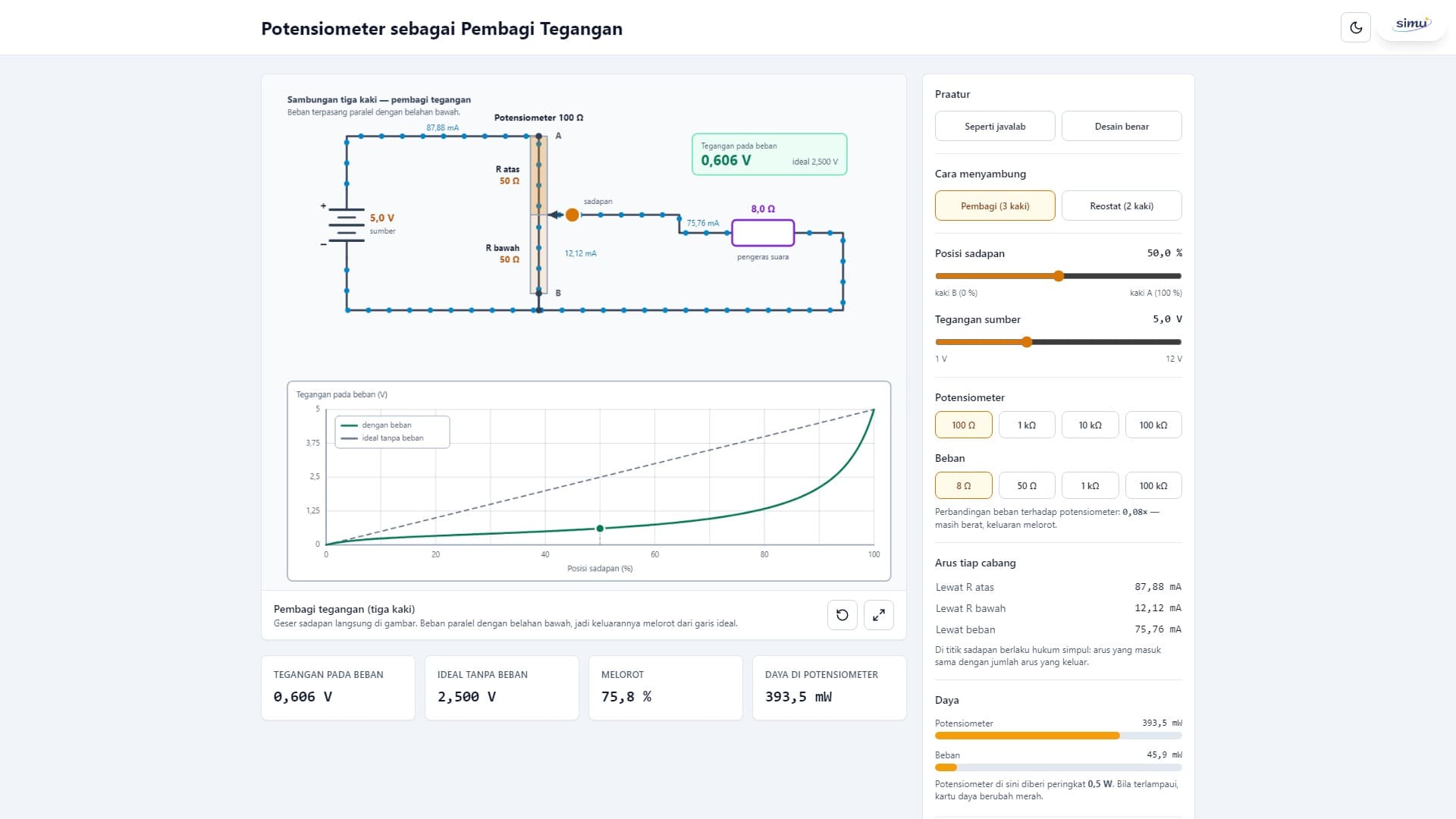

Geser sadapan potensiometer dan bandingkan tegangan keluaran yang sebenarnya dengan nilai idealnya. Karena beban terpasang paralel dengan belahan bawah, sadapan di tengah tidak memberi setengah tegangan sumber. Tersedia pula sambungan dua kaki (reostat) sebagai pembanding, arus tiap cabang, dan daya yang terbuang di potensiometer.
Buka simulasinya →Daftar File (10)
