Potensiometer sebagai Pembagi Tegangan

Cara Penggunaan

  • 1Tekan praatur "Seperti javalab", lalu bandingkan kartu Tegangan pada beban dengan kartu Ideal tanpa beban.
  • 2Seret sadapan langsung pada gambar rangkaian, atau gunakan slider Posisi sadapan untuk nilai yang tepat.
  • 3Ganti nilai Beban dan amati bagaimana kurva hijau menjauh atau mendekati garis putus-putus ideal.
  • 4Tekan praatur "Desain benar" untuk melihat keadaan ketika beban jauh lebih besar daripada potensiometer.
  • 5Pindah ke sambungan Reostat (2 kaki) dan perhatikan bahwa tegangan keluaran tidak pernah mencapai nol.
  • 6Naikkan Tegangan sumber sampai kartu Daya di potensiometer berubah merah, yaitu saat peringkat 0,5 W terlampaui.
  • 7Bandingkan angka pada tabel Arus tiap cabang untuk memeriksa hukum simpul di titik sadapan.

Tentang Simulasi

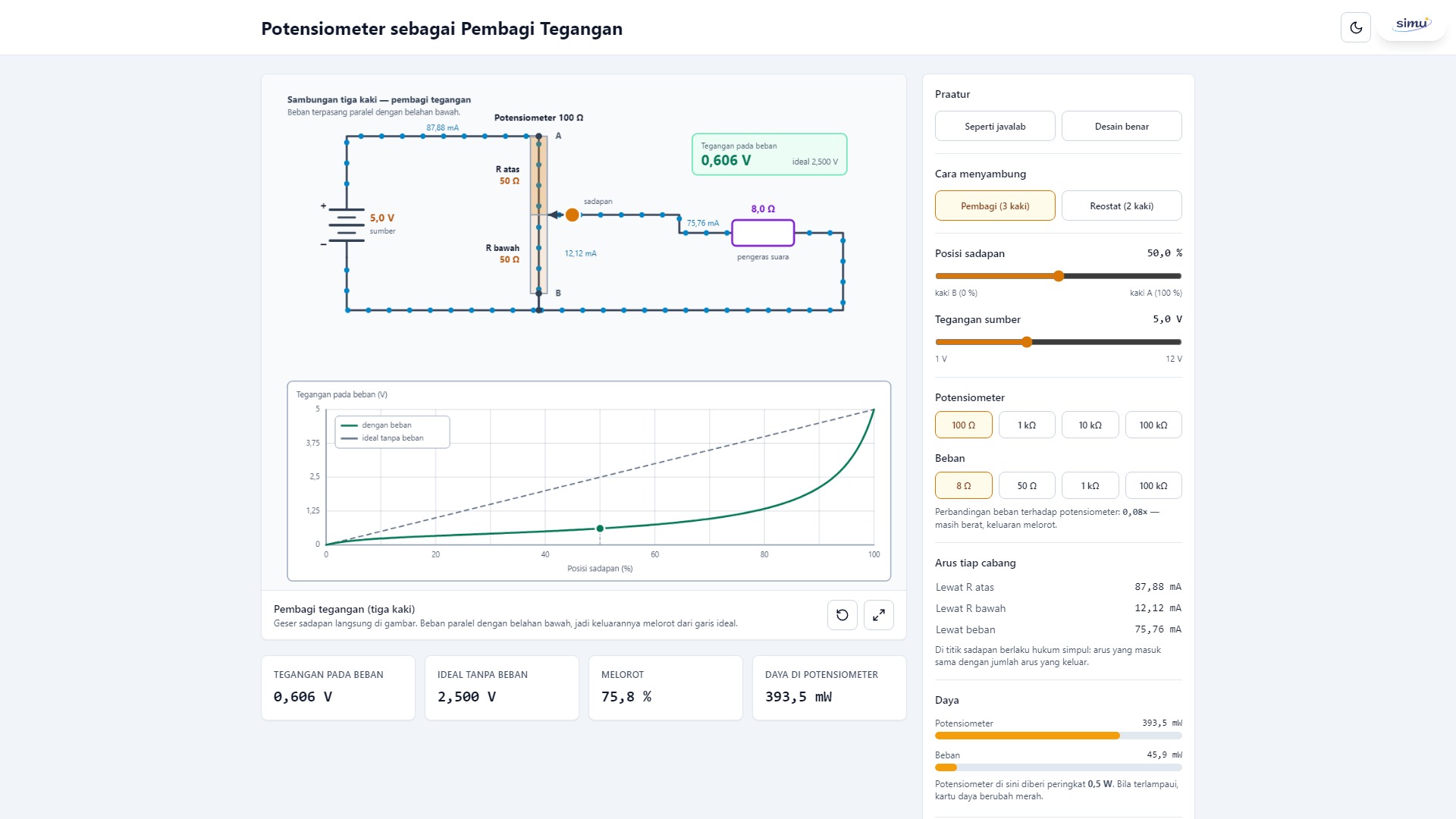

Geser sadapan potensiometer dan bandingkan tegangan keluaran yang sebenarnya dengan nilai idealnya. Karena beban terpasang paralel dengan belahan bawah, sadapan di tengah tidak memberi setengah tegangan sumber. Tersedia pula sambungan dua kaki (reostat) sebagai pembanding, arus tiap cabang, dan daya yang terbuang di potensiometer.

#potensiometer#pembagi tegangan#reostat#efek pembebanan#rangkaian seri paralel
